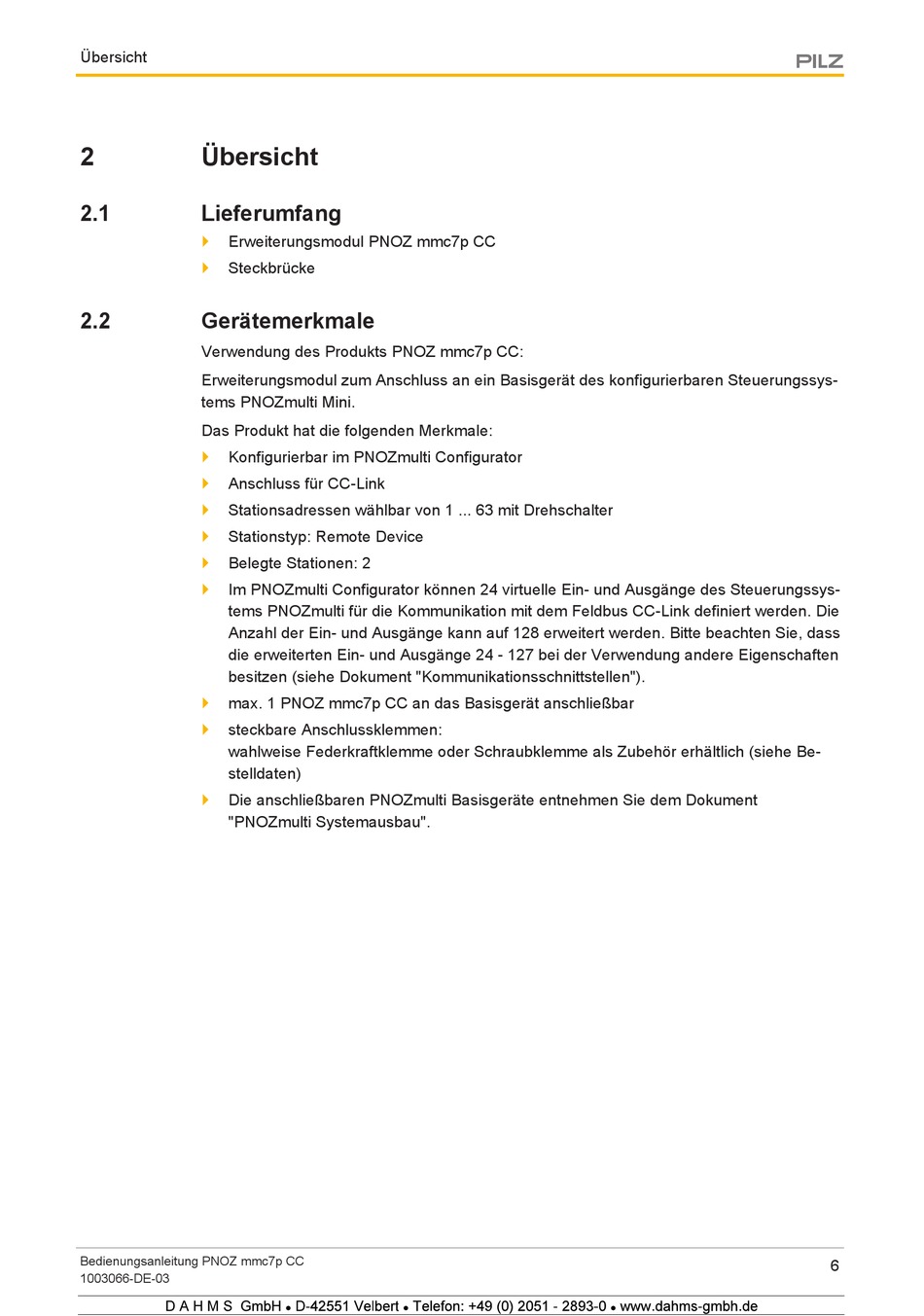

Übersicht
2
Übersicht
2.1
Lieferumfang
}
Erweiterungsmodul PNOZ mmc7p CC
}
Steckbrücke
2.2
Gerätemerkmale
Verwendung des Produkts PNOZ mmc7p CC:
Erweiterungsmodul zum Anschluss an ein Basisgerät des konfigurierbaren Steuerungssys-
tems PNOZmulti Mini.
Das Produkt hat die folgenden Merkmale:
}
Konfigurierbar im PNOZmulti Configurator
}
Anschluss für CC-Link
}
Stationsadressen wählbar von 1 ... 63 mit Drehschalter
}
Stationstyp: Remote Device
}
Belegte Stationen: 2
}
Im PNOZmulti Configurator können 24 virtuelle Ein- und Ausgänge des Steuerungssys-
tems PNOZmulti für die Kommunikation mit dem Feldbus CC-Link definiert werden. Die
Anzahl der Ein- und Ausgänge kann auf 128 erweitert werden. Bitte beachten Sie, dass
die erweiterten Ein- und Ausgänge 24 - 127 bei der Verwendung andere Eigenschaften
besitzen (siehe Dokument "Kommunikationsschnittstellen").
}
max. 1 PNOZ mmc7p CC an das Basisgerät anschließbar
}
steckbare Anschlussklemmen:
wahlweise Federkraftklemme oder Schraubklemme als Zubehör erhältlich (siehe Be-
stelldaten)
}
Die anschließbaren PNOZmulti Basisgeräte entnehmen Sie dem Dokument
"PNOZmulti Systemausbau".
Bedienungsanleitung PNOZ mmc7p CC
1003066-DE-03
