Montage
5.3

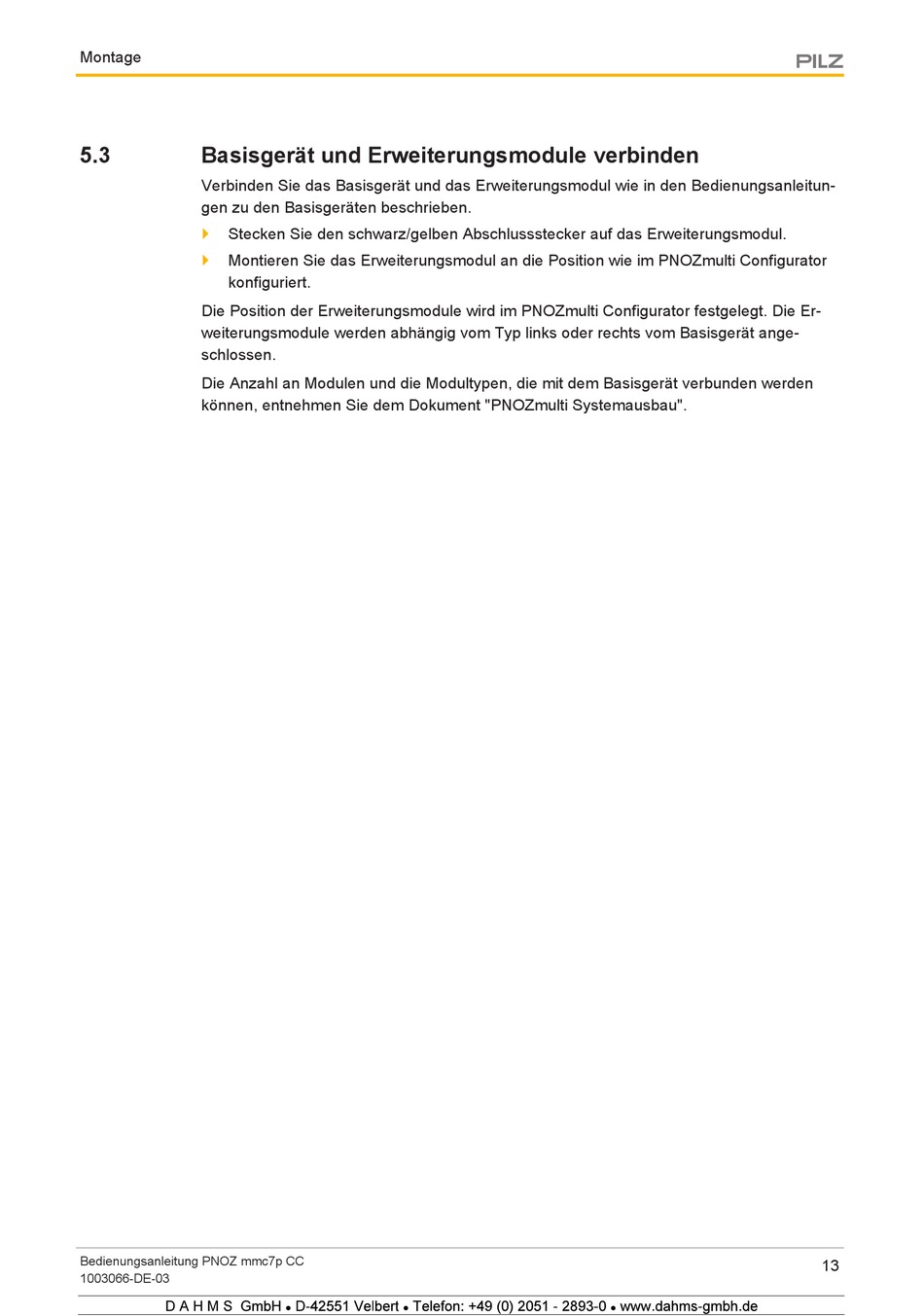

Basisgerät und Erweiterungsmodule verbinden
Verbinden Sie das Basisgerät und das Erweiterungsmodul wie in den Bedienungsanleitun-
gen zu den Basisgeräten beschrieben.
}
Stecken Sie den schwarz/gelben Abschlussstecker auf das Erweiterungsmodul.
}
Montieren Sie das Erweiterungsmodul an die Position wie im PNOZmulti Configurator
konfiguriert.
Die Position der Erweiterungsmodule wird im PNOZmulti Configurator festgelegt. Die Er-
weiterungsmodule werden abhängig vom Typ links oder rechts vom Basisgerät ange-
schlossen.
Die Anzahl an Modulen und die Modultypen, die mit dem Basisgerät verbunden werden
können, entnehmen Sie dem Dokument "PNOZmulti Systemausbau".
Bedienungsanleitung PNOZ mmc7p CC
1003066-DE-03
1234 567 2
9
7
9 9
8
8
! " # 6$ 9 % 67 # !
8
13
