Betrieb
7

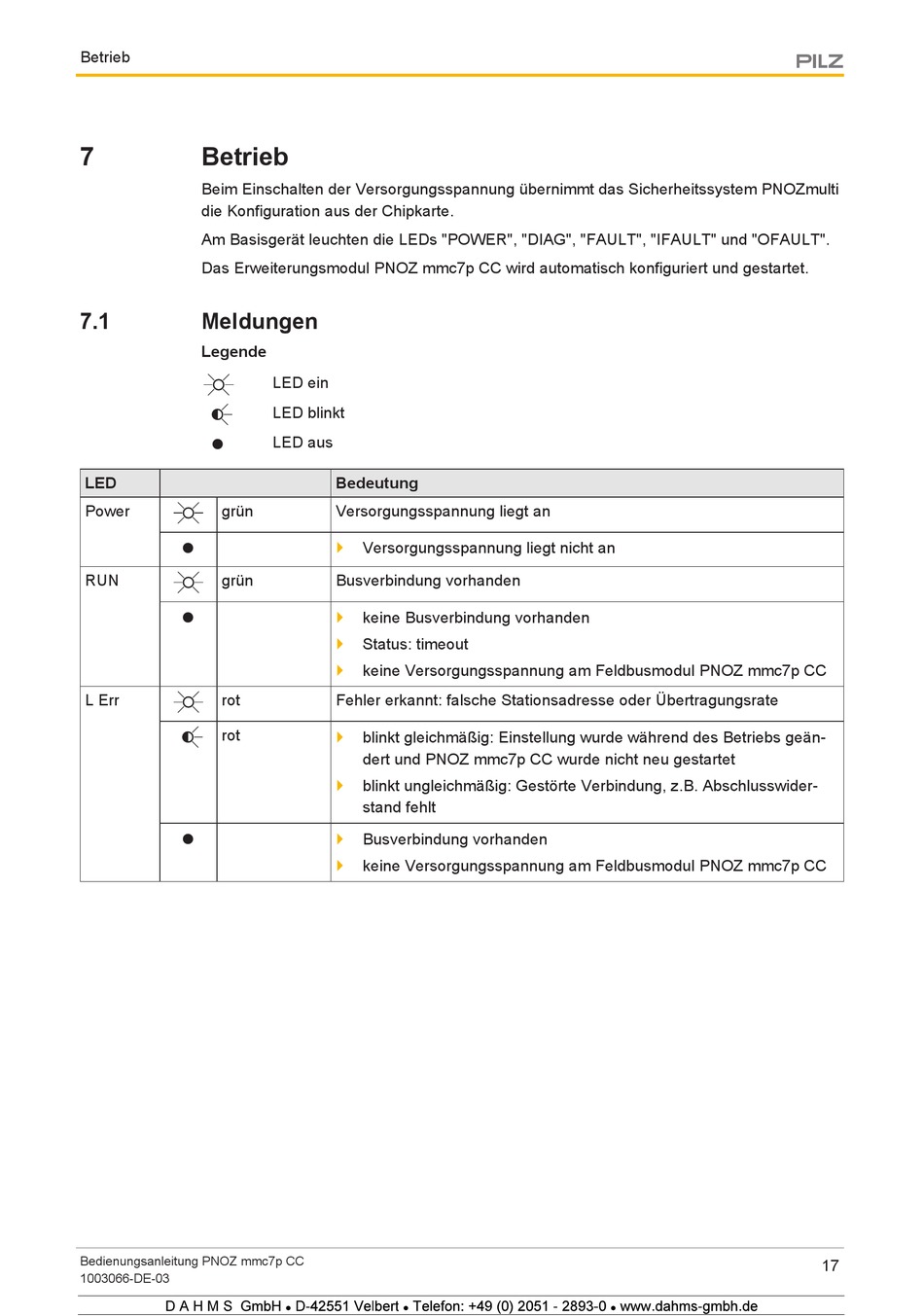

Betrieb
Beim Einschalten der Versorgungsspannung übernimmt das Sicherheitssystem PNOZmulti
die Konfiguration aus der Chipkarte.
Am Basisgerät leuchten die LEDs "POWER", "DIAG", "FAULT", "IFAULT" und "OFAULT".
Das Erweiterungsmodul PNOZ mmc7p CC wird automatisch konfiguriert und gestartet.
7.1
Meldungen
Legende
LED
Power
grün
RUN
grün
L Err
rot
rot
Bedienungsanleitung PNOZ mmc7p CC
1003066-DE-03
1234 567 2
LED ein
LED blinkt
LED aus
Bedeutung
Versorgungsspannung liegt an
}
Versorgungsspannung liegt nicht an
Busverbindung vorhanden
}
keine Busverbindung vorhanden
}
Status: timeout
}
keine Versorgungsspannung am Feldbusmodul PNOZ mmc7p CC
Fehler erkannt: falsche Stationsadresse oder Übertragungsrate
}
blinkt gleichmäßig: Einstellung wurde während des Betriebs geän-
dert und PNOZ mmc7p CC wurde nicht neu gestartet
}
blinkt ungleichmäßig: Gestörte Verbindung, z.B. Abschlusswider-
stand fehlt
}
Busverbindung vorhanden
}
keine Versorgungsspannung am Feldbusmodul PNOZ mmc7p CC
9
7
9 9
8
8
! " # 6$ 9 % 67 # !
8
17
