Spannsatzmontage (Mhap 400 B5 Z); Clamping Set Mounting (Mhap 400 B5 Z) - Baumer HUBNER BERLIN MHAP 400 Montage- Und Betriebsanleitung

5 4

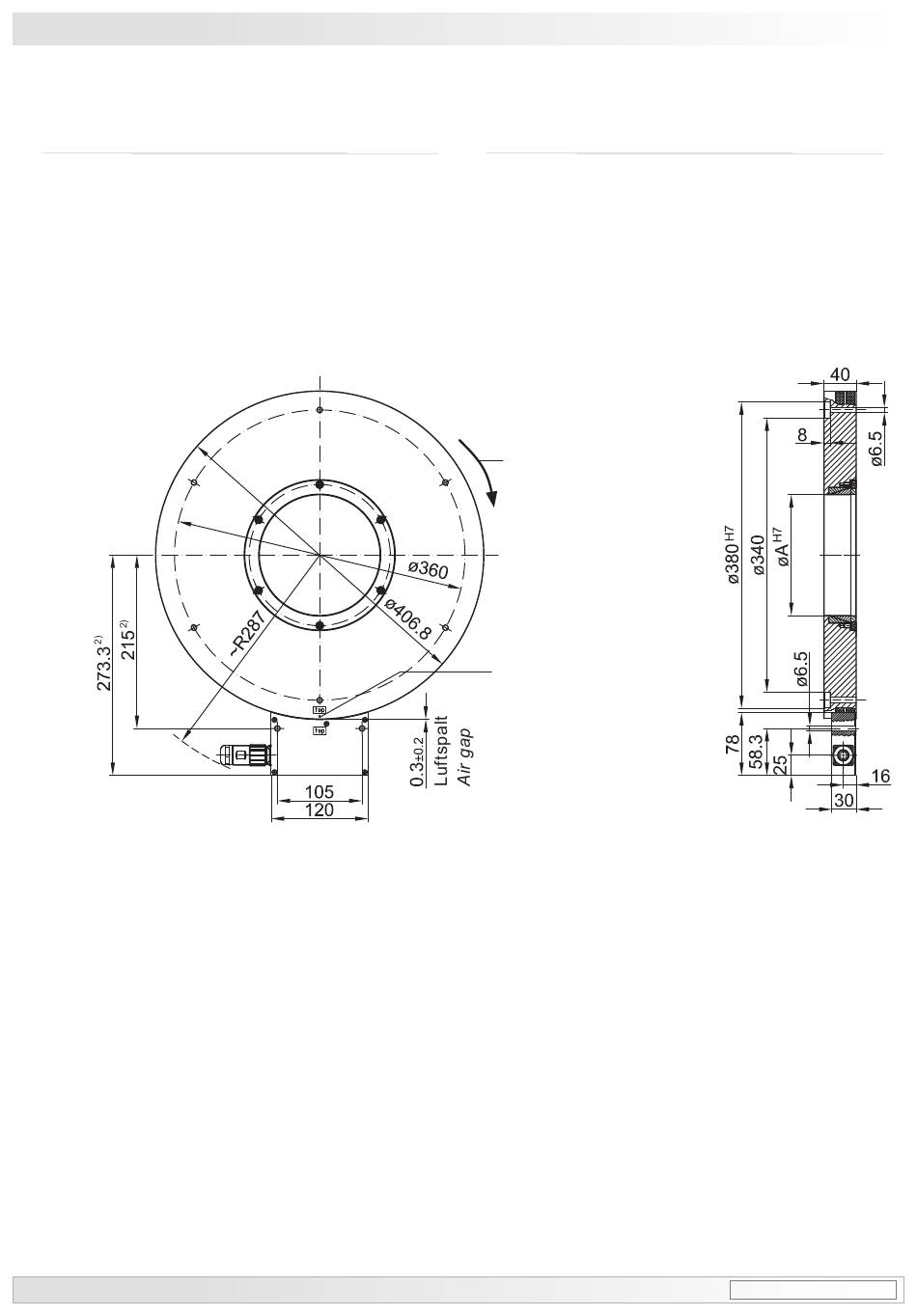

Abmessungen / Dimensions Montage / Mounting
5.2 Spannsatzmontage
(MHAP 400 B5 Z)
Bei einem Luftspalt von 0,3 mm
2)
At an air gap of 0.3 mm
2)
13
5.2
Drehrichtung
positiv
Positive rotating direction
Nulllage
Zero position
øA = 70...160
H7
Alle Abmessungen in Millimeter (wenn nicht anders angegeben)
All dimensions in millimeters (unless otherwise stated)
Baumer_MHAP400_II_DE-EN (19A2)
Clamping set mounting
(MHAP 400 B5 Z)
MB222 - 11105055
