5

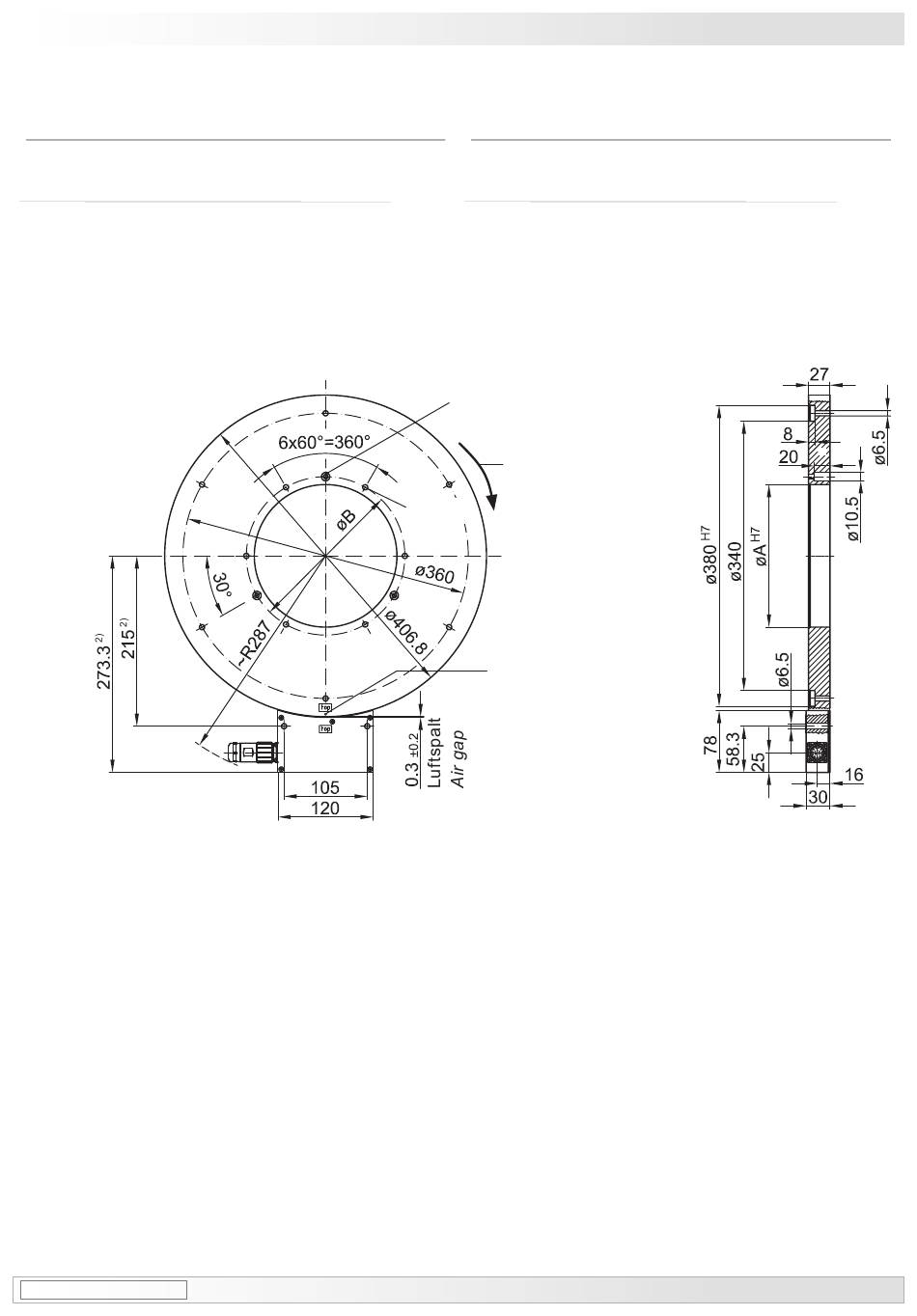

Abmessungen
5.1
Schraubmontage oder Heißschrumpf-
montage (MHAP 400 B5 G)
Bei einem Luftspalt von 0,3 mm
2)
At an air gap of 0.3 mm
2)
MB222 - 11105055
Baumer_MHAP400_II_DE-EN (19A2)
5
5.1
3x Abdrückgewinde M6
3x Jack-screw thread M6
Drehrichtung
positiv
Positive rotating direction
6x ø6.5
Nulllage
Zero position
øA
= 160...340
H7
øB = øA +20
Alle Abmessungen in Millimeter (wenn nicht anders angegeben)
All dimensions in millimeters (unless otherwise stated)
Abmessungen / Dimensions
Montage / Mounting
Dimensions
Screw mounting or shrink fit mounting
(MHAP 400 B5 G)
5
4
12
