Vorbereitung

Die vorliegende Montage- und Bedienungsanleitung geht von einem mon-
tierten Einsteckschloss und einer Neumontage des Elektronischen Profilzy-
linder EPC aus. Verunreinigungen in der Schlosstasche, beispielsweise
Metall- oder Holzspäne, sind zuvor zu entfernen.
8 Elektronischer Profilzylinder EPC - Stand 05.2008 - 732.29.490
Montage- und Bedienungsanleitung
Stulpschraube
Bohrung
Oberkante der
Innenrosette

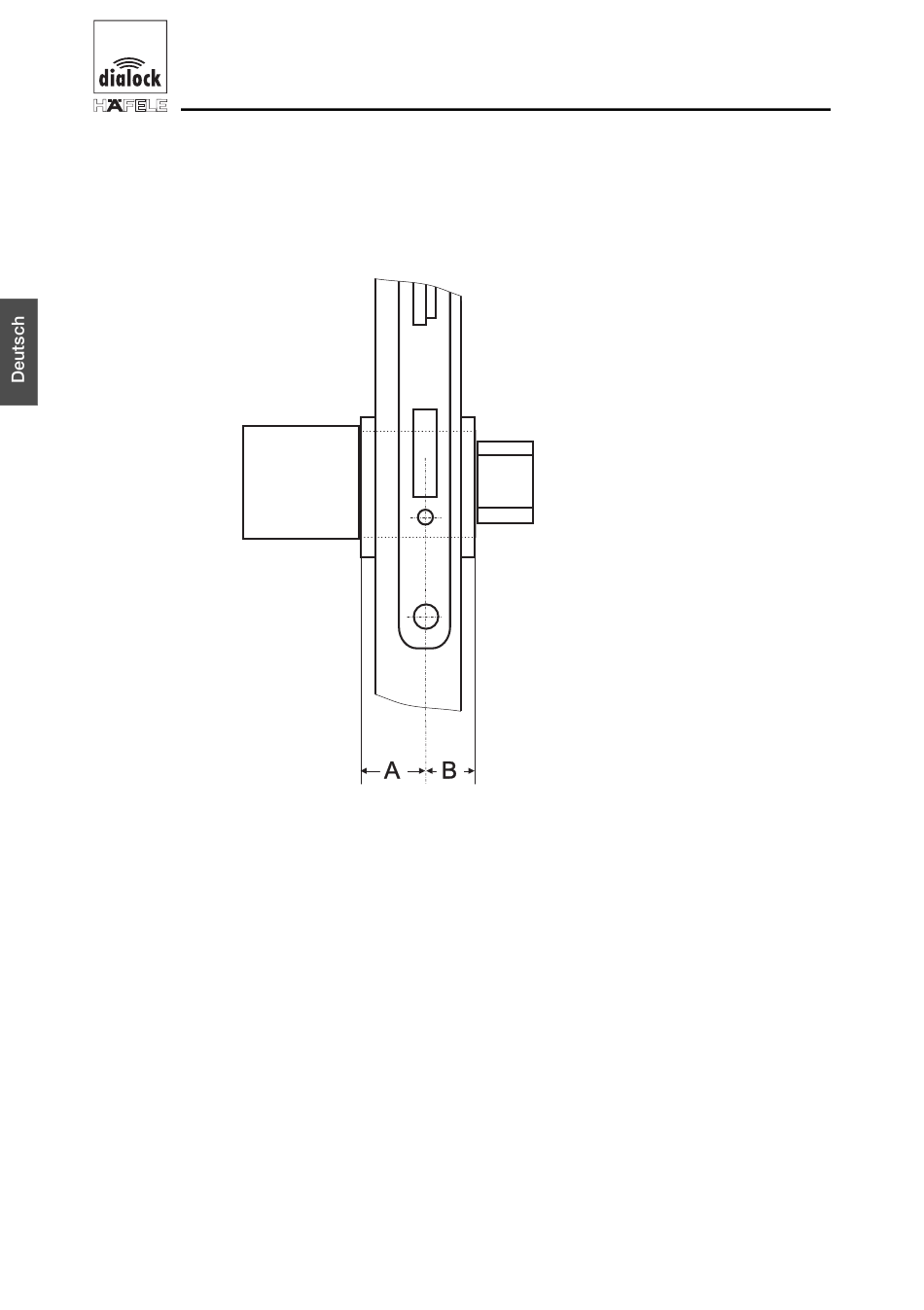

Wichtig bei der Bestellung sind die
Maße A und B:
A = Außenmaß [mm]: Abstand zwi-
schen der Außenkante der Rosette und
der Mitte der Stulpschraubenbohrung
B = Innenmaß [mm]: Abstand zwischen
der Innenkante der Rosette und der
Mitte der Stulpschraubenbohrung
