Umbau
Montage
4.2 Montage
4.2.1 Drehdorn mit Traverse verschrauben
• Drehdorn durch Führungsbuchse in Traverse einstecken (Gewindebohrung im Drehdorn zeigt nach
unten).
• Drehdorn mit Unterlegscheibe, Fächerscheibe und Schraube verschrauben.
8

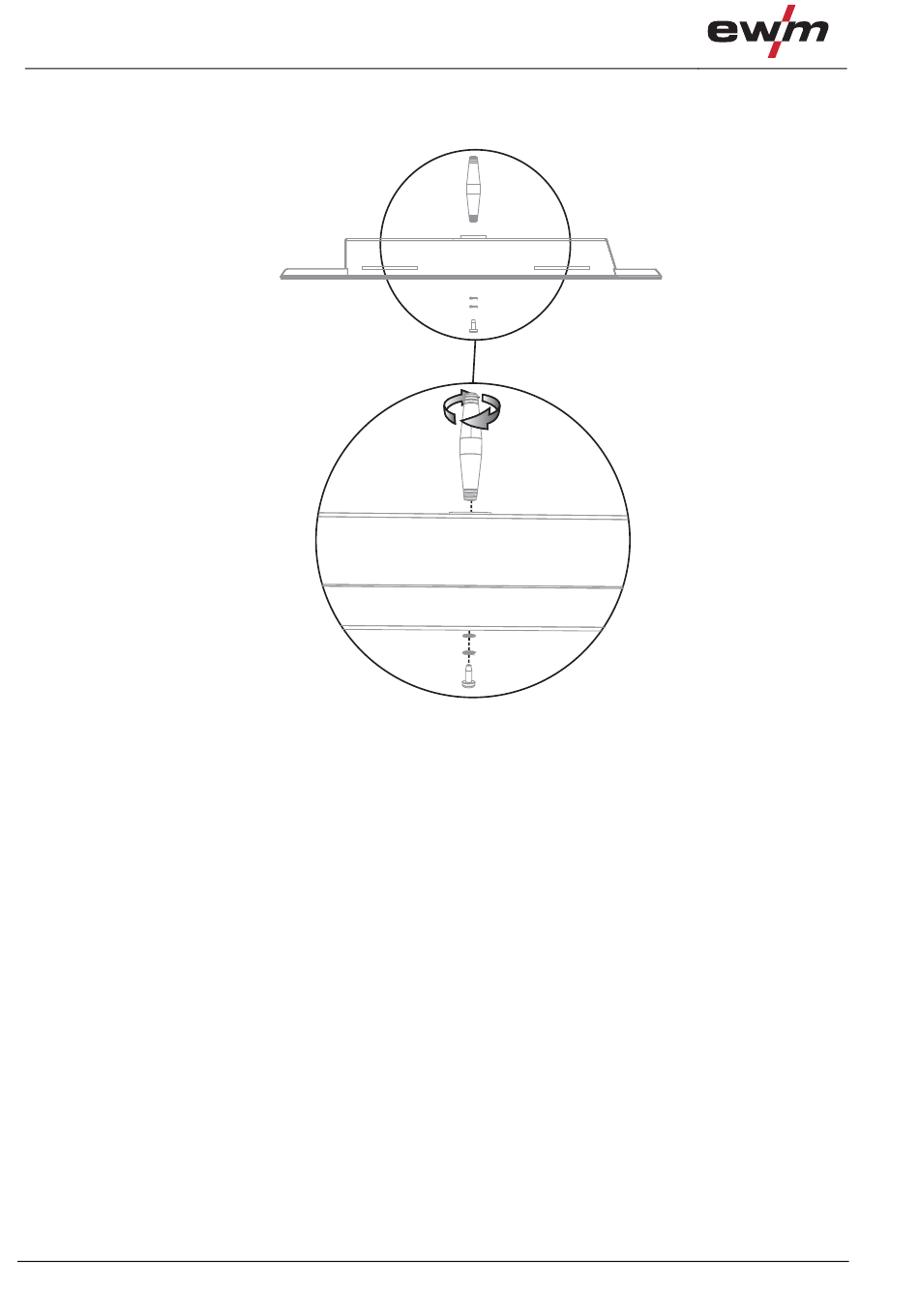

Abbildung 4-2
