4.2.2
Adapterblech anbringen
Verletzungsgefahr durch ungeeignete Kranösen!
Durch unsachgemäße Verwendung von Kranösen oder Verwendung ungeeigneter
Kranösen können Personen durch herunterfallende Geräte oder Anbauteile erheblich
verletzt werden!
•
Die Kranösen muss vollständig eingedreht sein!
•
Die Kranösen muss eben und vollflächig auf der Auflagefläche aufliegen!
•
Kranösen vor dem Gebrauch auf festen Sitz und auf auffällige Beschädigungen (Korrosion,
Verformung) überprüfen!
•
Beschädigte Kranösen nicht mehr verwenden oder einschrauben!
•
Seitliche Belastung der Kranösen vermeiden!
Pos.
0
Menge
1
4
2
4
•
Kranösen herausschrauben.
•
Adapterblech auf das Gerät aufsetzen.
•
Adapterblech, unter Verwendung der längeren Kranösen und den Fächerscheiben aus diesem Set,
mit dem Schweißgerät verbinden.
099-002112-EWM00
06.07.2012
2

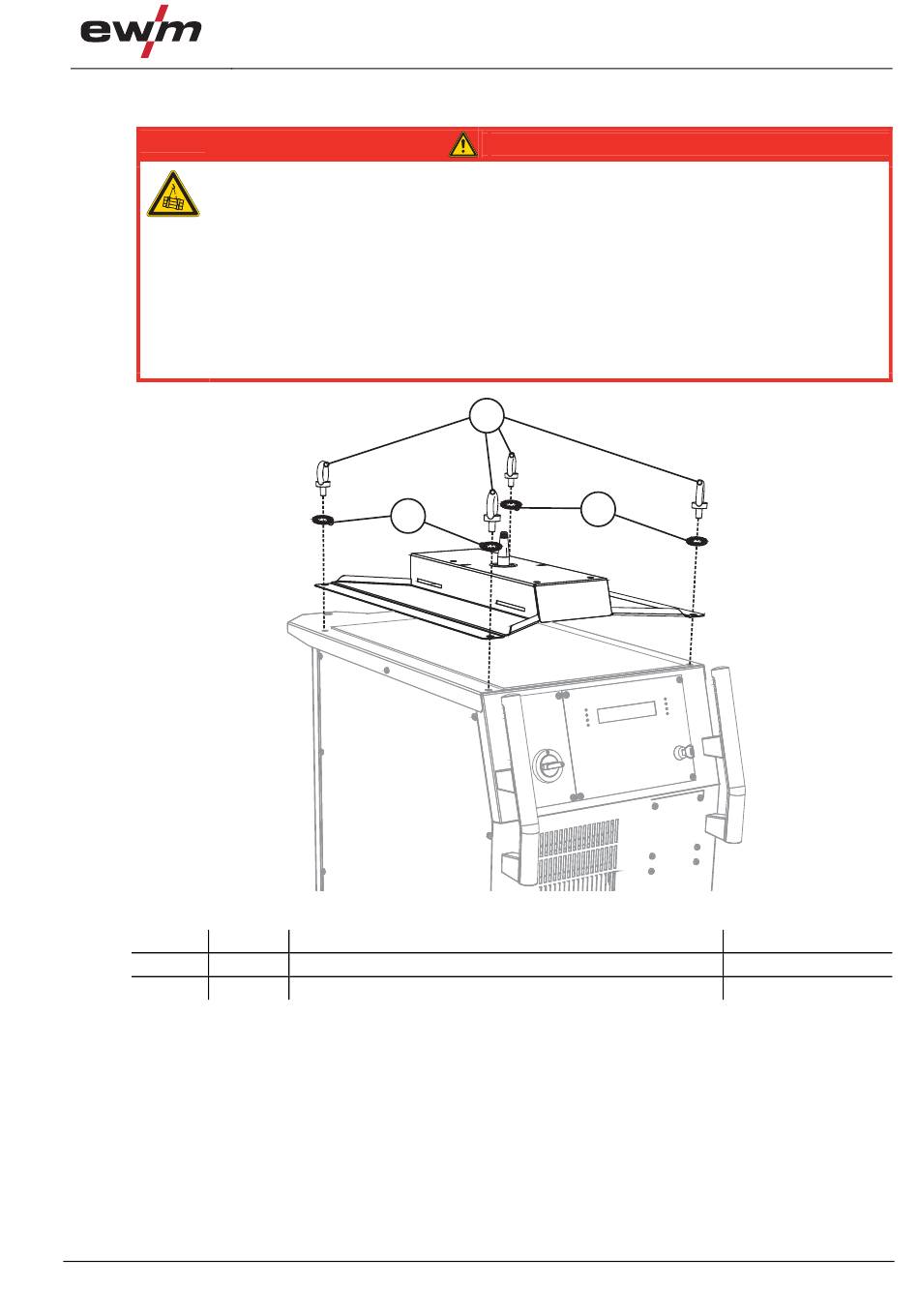

Abbildung 4-3
Beschreibung
M10 x 25, Kranöse
M10, Fächerscheibe
GEFAHR
1
2
Umbau
Montage
Artikelnummer
094-000209-00001
064-000593-00000
9
