Bedienelemente und Anschlüsse
❶

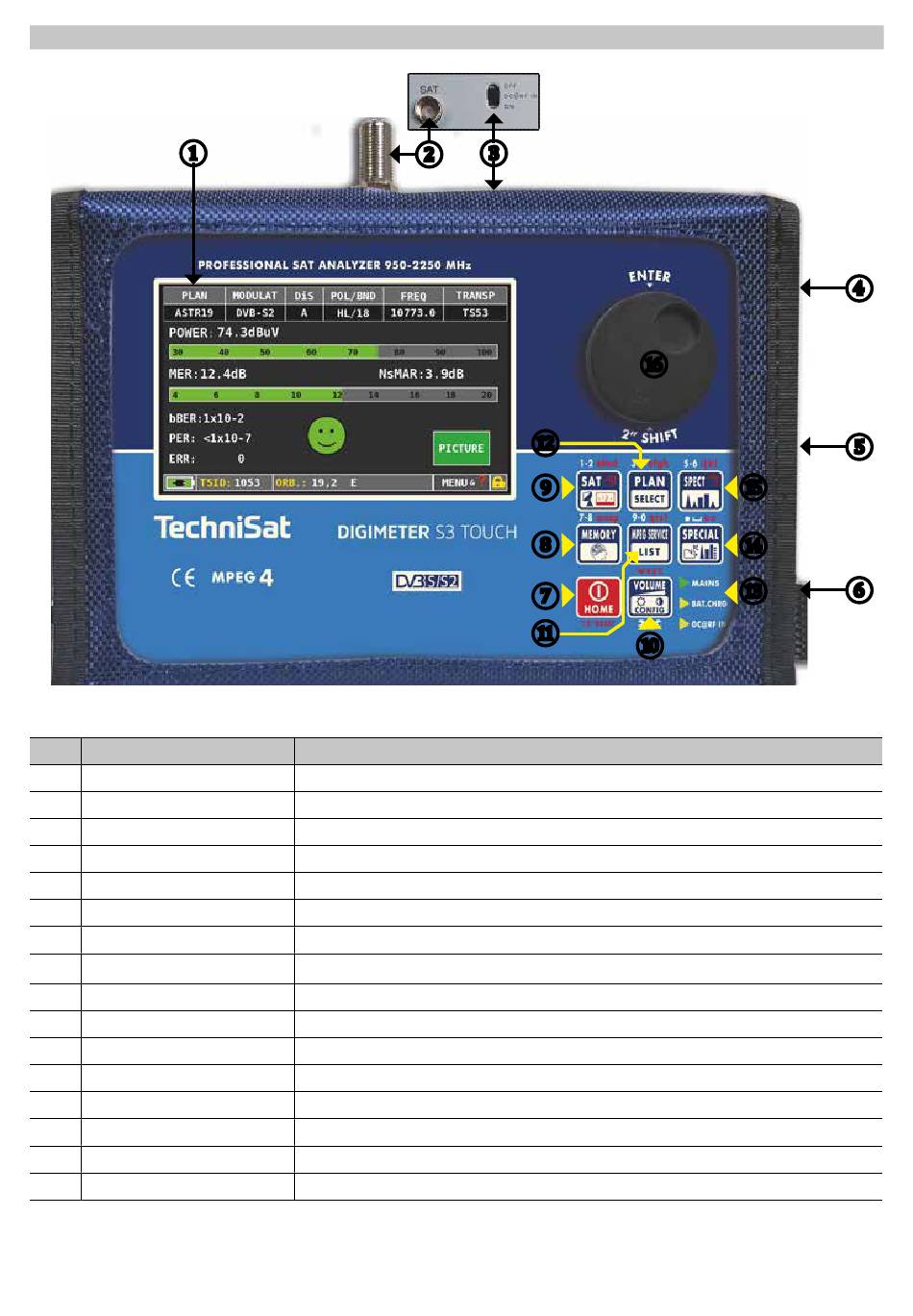

Abb. 1: Bedienelemente und Anschlüsse
①
Nr.
Name
②
Touch-Display
③
SAT-ZF Eingang
④
DC@RF in
⑤
USB-Anschluss
⑥
Lautsprecher
⑦
DC-Buchse
⑧
HOME-Taste
⑨
MEMORY-Taste
⑩
SAT-Taste
⑪
VOLUME-Taste
⑫
MPEG SERVICE-Taste
⑬
PLAN-Taste
⑭
LED-Anzeige
⑮
SPEZIAL-Taste
⑯
SPEC-Taste
Drehrad/Taste
❷
Funktion
Anzeige und Bedienung
F-Anschluss für Satellitensignal
Schalter für Fernspeisespannung Ein/Aus
zum verbinden mit einem Windows-PC
zur Tonausgabe
zum Anschluss der externen Stromversorgung (DC 12V/1A)
schaltet das Gerät ein und aus, Reset
öffnet das Menü für Datenlogger und Speicherfunktion
öffnet die Anzeige der Messwerte
öffnet das Menü für Gerätegrundeinstellungen
öffnet den MPES-TS Service-Analyser
öffnet die Satelliten-Listen
Funktionsanzeige für Ein/Akku/Fernspeisung
öffnet das Menü für Spezial Funktionen
öffnet den Spektrumanalyser
zum navigieren und ändern von Parametern
❸
⓰
⓬
❾
❽
❼
⓫
❿
❹
❺
⓯
⓮
❻
⓭
