- Seite 1 Bedienungsanleitung 631/96...
-
Seite 2: Wichtige Sicherheitsvorkehrungen
Wichtige Sicherheitsvorkehrungen Zu Ihrem Schutz ist es unbedingt erforderlich, daß Sie die vorliegenden Sicherheitsvorkehrungen sorgfältig durchlesen, bevor Sie ihren Satellitenreceiver in Betrieb nehmen. - niemals das Gehäuse des Satellitenreceivers öffnen, es besteht Elektroschockgefahr - die Wartung des Satellitenreceivers nur von geschultem Personal durchführen lassen - Gerät niemals Regen oder Feuchtigkeit aussetzen;... -
Seite 3: Allgemeine Merkmale
Allgemeine Merkmale Sie haben sich beim Kauf dieses Satellitenreceivers für ein qualitativ hochwertiges Produkt entschieden. Dieses Gerät wurde mittels der weltweit modernsten Produktionstechnologie hergestellt. Die Produktion erfolgt zu 100 % in der Bundesrepublik Deutschland und entspricht dem höchsten Qualitätsstandard. Wir wünschen Ihnen viele angenehme Stunden mit Ihrer neuen Satellitenempfangsanlage. -
Seite 4: Beschreibung Der Bedienelemente

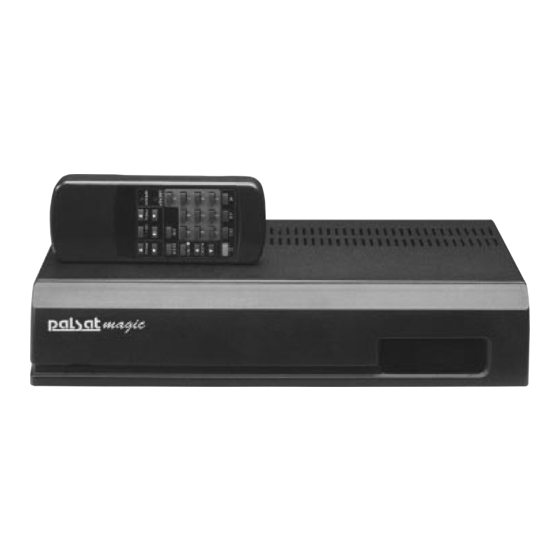

Beschreibung der Bedienelemente Vorderseite V1: Anzeige des Betriebszustandes, Bereitschaftszustand, Betriebszustand V2: Infrarotempfänger... - Seite 5 Fernbedienung: F1: Ein/Aus-Taste: Schaltet um zwischen Betriebs- und Bereitschaftsmodus F2: Liste: Durch Betätigen dieser Taste rufen Sie die aktuelle Programmliste der programmierten TV- oder Radiokanäle auf (s. a. Seite 8) F3: Tab: Anhand dieser Taste können Sie umschalten zwischen der Tabelle C mit den werksseitig STBY vorprogrammierten 64 TV und 35 Radioprogrammen und der von Ihnen individuell gestaltbaren Tabelle F.
- Seite 6 Geräterückseite LNB-ANSCHLUSS (DC 13/18 V MADE IN GERMANY max. 400mA) AC 230 V TV-AUSGANG 50 Hz VCR/DECODER A(L)-AUDIO-(R)B TEST VIDEO ANT.EINGANG R1 / R2 Stereoaudioausgänge: Links/rechts für den Anschluß eines Fernsehgerätes, eines Videorecorders oder eines Stereoverstärkers R3 Eingang 950 - 2050 MHz: Diese Buchse dient zum Anschluß Ihres Satellitenreceivers an die Außenanlage. Gleichzeitig wird über diesen Anschluß eine Speisespannung zum Betrieb der Außenelektronik (LNB) geliefert und es erfolgt eine Umschaltung zwischen der horizontalen und vertikalen Ebene.
- Seite 7 Anschluß und Inbetriebnahme Achtung: Bitte beachten Sie, daß zunächst das von der Außeneinheit kommende Koaxkabel mit einem F-Stecker mit dem dafür vorgesehenen Eingang am Satellitenreceiver verbunden werden muß, bevor Sie Ihren Satellitenreceiver an das Stromnetz anschließen. Es besteht sonst Gefahr der Beschädigung des Gerätes. Zunächst installieren Sie entsprechend der Montageanleitung die Außeneinheit und legen das Verbindungskabel von dort zum Satellitenreceiver.
- Seite 8 Bedienung und Einstellung Programmwahl Umschalten der Programmtabellen Mit der Taste F3 Tab auf Ihrer Fernbedienung können Sie umschalten zwischen der Festwerttabelle C und der individuell gestaltbaren Tabelle F. Dabei müssen Sie die Taste ca. 1 sec. drücken. Bei Auslieferung des Gerätes sind beide Tabellen identisch vorprogrammiert (siehe Anhang Tabelle).
- Seite 9 2. Auf- und Abschalten der Programme: Mit den Tasten F15 und F16 können Sie innerhalb der von Ihnen gewählten Tabelle ( C oder F ) und innerhalb der von Ihnen gewählten Kennung ( TV- oder Radiokennung ) Ihre Programme vorwärts bzw. rückwärts schalten. Bitte beachten Sie, daß eine Fortschaltung nur innerhalb der gewählten Tabelle und der gewählten Kennung möglich ist, d.h., wenn Sie z.B.
- Seite 10 Lautstärkenregelung Mit der F8-Taste erhöhen Sie die Lautstärke, mit der F9-Taste reduzieren Sie die Lautstärke. (Bitte beachten Sie, daß diese Tasten innerhalb des OSD-Menüs eine andere Funktion haben). Zur Tonstummschaltung drücken Sie die Taste F4. Das On-Screen-Display Das On-Screen-Display dieses Satellitenreceivers ermöglicht Ihnen eine komfortable und übersichtliche Bedienung des Satellitenreceivers und erleichtert Ihnen die Einstellung aller wesentlichen Parameter im Falle einer Umprogrammierung nach Ihren Vorstellungen erheblich.
- Seite 11 Decodersignal: Sollten Sie an der Scart-Buchse R7 einen Decoder betreiben wollen, können Sie hier das erforderliche Bildsignal geklemmt oder ungeklemmt, einstellen. Welches Signal Ihr Decoder im einzelnen benötigt, entnehmen Sie bitte der Bedienungsanleitung Ihres Decoders. Zum Umschalten zwischen geklemmt und ungeklemmt benutzen Sie bitten die Cursortasten links, rechts ( F9/ F8 ).
- Seite 12 Zeile 3) In dieser Zeile wird die Receivereingangsfrequenz angezeigt. Eine Änderung ist hier nicht möglich; die Angabe ist rein zu Ihrer Information. Sie ergibt sich aus der Differenz zwischen Transponderfrequenz und der eingestellten LOF der Außeneinheit. Zeile 4) Audiotyp: Hier wird die Nummer des aktuellen Audiodatenpakets angezeigt. Sie haben die Möglichkeit unter 16 verschiedenen Audiopaketen zu wählen.
- Seite 13 Programm kopieren: Durch betätigen der Taste OK gelangen Sie in das Untermenü Programm kopieren. In der Zeile 1 sehen Sie Programmname und Speicherplatznummer des zu kopierenden Programmspeicherplatzes. Mit den Cursortasten links, rechts können Sie die Programme weiterschalten. Eine numerische Eingabe muß zweistellig erfolgen. Zeile 3: Zielspeicherplatz.
- Seite 14 Zeile 4: Programmname suchen: Mit dieser Funktion können Sie einen ähnlichen, bereits vorhandenen Namen suchen was u.U. zur Abkürzung der Eingabe eines neuen Namens führt. Mit den Tasten links, rechts ( F8/ F9 j können Sie unter den bereits vorhandenen Programmnamen wählen. Zeile 5: Speichern: Durch Betätigung der OK-Taste speichern Sie den neuen Namen entsprechend Ihren Änderungen ab.
- Seite 15 Untermenü Außeneinheit 1. Zeile: Außeneinheit: Sie haben hier die Möglichkeit, Ihre Außeneinheit an den Satellitenreceiver anzupassen. Wählen können Sie unter 4 verschiedenen Möglichkeiten. A. LOF 9.750; B. LOF 10.000; C. LOF 9700/10250; D. LOF 10230/9650. Welche der 4 genannten Punkte Sie hier einstellen müssen, ergibt sich aus der von Ihnen verwendeten Außeneinheit. Bitte entnehmen Sie der Beschreibung Ihrer Außeneinheit die entsprechende Möglichkeit.
- Seite 16 7. Zeile: Programm: hier können Sie unter Zuhilfenahme der rechts, links Tasten auf Ihrer Fernbedienung die Programme in der aktuellen Tabelle fortschalten. Die Programmspeicherplätze können auch direkt eingegeben werden. Mit der Rück-Taste gelangen Sie in das Untermenü Grundeinstellung. Durch nochmaliges Betätigen gelangen Sie in das Hauptmenü. Synchronisationsumschaltung Wird die Menütaste F13 innerhalb der Menübetriebsart erneut betätigt, wird Ihnen links in der unteren Menüleiste der sogenannte Synchronisationsstatus angezeigt.
- Seite 17 Polarisationsebene/ Frequenz Kanal: Programm Audiotyp LNB Spannung Astra 1A + 1B + 1C + 1D 19.20 Ost, Fernsehen 11,494 Hori/18V 10,964 Hori/18V PRO 7 11,406 Vert/14V SAT 1 11,288 Vert/14V RTL Television 11,229 Vert/14V RTL 2 11,214 Hori/18V Super RTL 11,391 Hori/18V 11,273...
- Seite 18 Polarisationsebene/ Frequenz Kanal: Programm Audiotyp LNB Spannung Astra 1A + 1B + 1C + 1D, 19.20 Ost, Fernsehen RTL 4 10,758 Vert/14V RTL 5 10,936 Vert/14V 10,862 Hori/18V RTL Veronica 10,744 Hori/18V Sky Movies 11,436 Vert/14V Sky Movies 2 10,773 Hori/18V Movie Channel 11,479...
- Seite 19 Polarisationsebene/ Frequenz Kanal: Programm Audiotyp LNB Spannung Astra 1A + 1B + 1C + 1D, 19.20 Ost, Fernsehen TV 3 Schweden 11,244 Hori/18V TV 3 Dänemark 11,612 Hori/18V TV 3 Norwegen 11,671 Hori/18V TV Asia 10,788 Vert/14V Astra 1A + 1B + 1C + 1D, 19.20 Ost, Hörfunk Radio Ropa Info 11,406 Vert/14V...
- Seite 20 Polarisationsebene/ Frequenz Kanal: Programm Audiotyp LNB Spannung Astra 1A + 1B + 1C + 1D, 19.20 Ost, Hörfunk Deutsche Welle fr. 11,229 Vert/14V Schweizer Radio Int. 10,803 Hori/18V Schweizer Rad, eng. 10,803 Hori/18V Radio Schweden 11,597 Vert/14V World Radio Netw. 11,538 Vert/14V WRN deutsch...
-
Seite 21: Technische Spezifikationen
Technische Spezifikationen 1. Tuner Eingangsfrequenz 950 - 2050 MHz Innenwiderstand < 1 KOhm Eingangswiderstand 75 Ohm Quelle Receiver oder SCART 2 (Ext./Int.) Eingangspegel 47-77 dBµV Eingangsverbindung F-Buchse (LNB) 3. Decoder-/VCR-Ausgang LNB-Steuerung, DC, <400 mA 17,5 ..19 V oder 12,5 Video: Scart 2 12,5...14,5V bei I = 400...300 mA... - Seite 22 Features des Satellitenreceivers - Empfangsnorm: PAL - 198 Programmspeicher (in zwei Tabellen), davon 99 Programme werksseitig fest vorprogrammiert und 99 Programme frei programmierbar - On-Sreen-Display und menügeführte Funktionssteuerung in 15 Sprachen - Anpassung an vier verschiedene Außeneinheiten a) LNB mit LOF 9750 MHz b) LNB mit LOF 10000 MHz c) LNB für 1-Kabel-System ASTRA A+B d) LNB für 1-Kabel-System ASTRA A+B+C...
