Spezial Funktionen
Wählen Sie aus dem Hauptmenü den Punkt SPEZIAL oder
drücken Sie die SPEZIAL-Taste zum öffnen der Anzeige.
Wählen Sie mit der Standard-Navigation einen Menüpunkt aus.
Weiterführende Informationen zu den Menüpunkten finden Sie nachfolgend:
• SAT SCR: Kapitel 15.1 auf Seite 21
• DUAL LNB: Kapitel 15.2 auf Seite 22
• DiSEqC MOTOR: Kapitel 15.3 auf Seite 23
• SAT FINDER: Kapitel 15.4 auf Seite 23
• TON-RAUSCHRESgraph: Kapitel 15.5 auf Seite 24
• ICT SIMUL. TEST: Kapitel 15.6 auf Seite 24
• SAT EINSTELLUNG: Kapitel 15.7 auf Seite 24
• AZIMUTH & ELEVATION: Kapitel 15.8 auf Seite 24
15�1
SAT SCR
Diese Funktion erlaubt es SCR (Satellite Channel Router) Installationen, oftmals auch Einkabelstandard
oder Unicable genannt, zu messen. Das Satellitensignal wird über ein einziges Kabel an viele Teilnehmer
verteilt, die unabhängig voneinander auf das Satellitensignal zugreifen können. Eine solche Installation
benötigt einen speziellen Router-Multischalter sowie Durchgangsdosen und wird bevorzugt in Wohnhäu-
sern eingesetzt, wo eine Neuverlegung von individueller Multischalter-Verteilung aus bauphysikalischen
Gründen nicht möglich ist.
Um solche Installationen zu testen und um Fehler analysieren zu können, muss das Messgerät korrekt
konfiguriert werden.

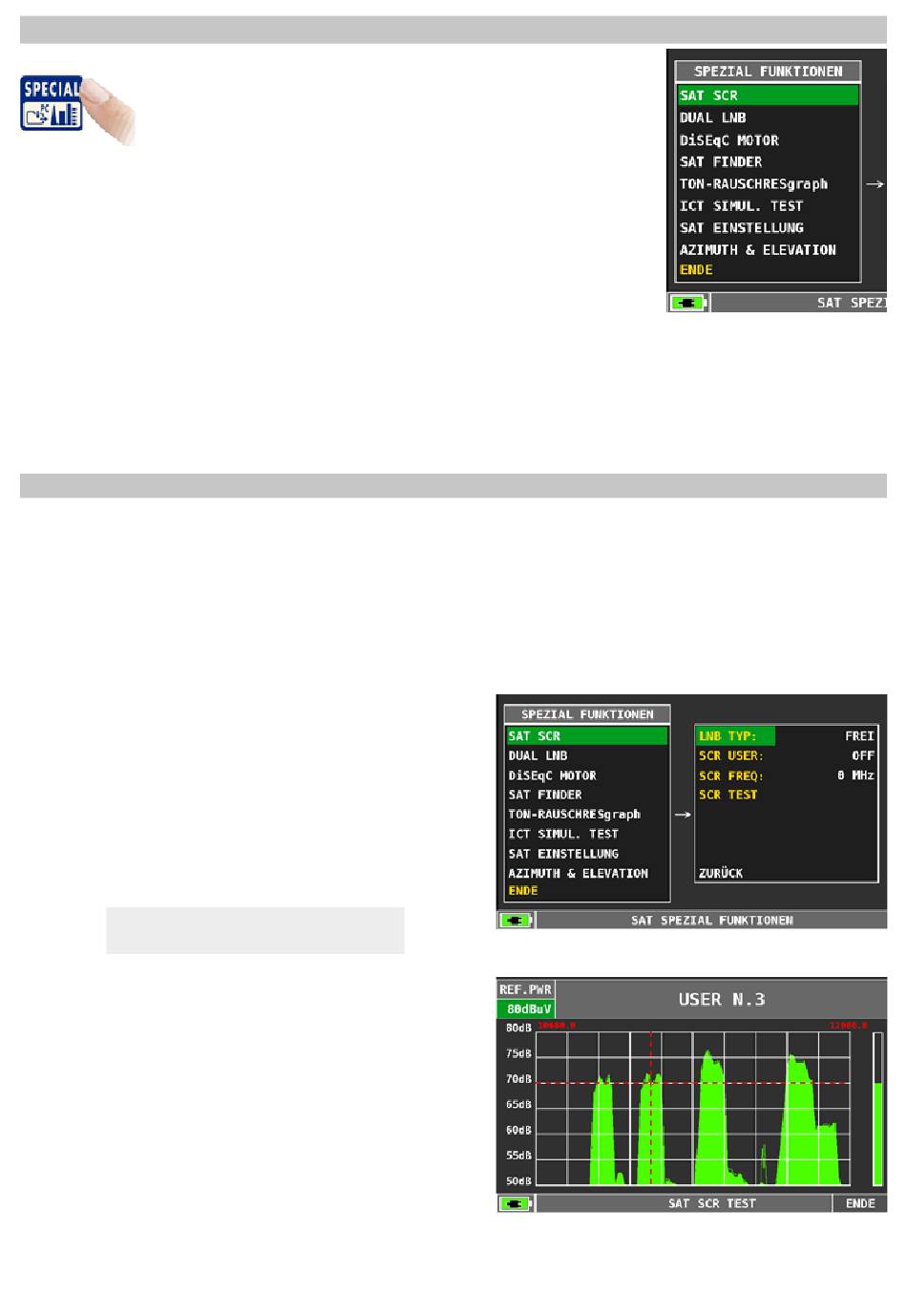

►LNB TYP: Hier kann zwischen FREI, TECHNISAT, IN-
VERTO, TECHNIROUTER und TECHNISELECT ge-
wählt werden.
►SCR USER: Wählen Sie den gewünschten Benutzer.
Bis zu 8 Benutzer (USER) können mit deren korres-
pondierender SCR-Frequenz eingestellt werden.
►SCR FREQ: Setzen Sie für den im vorherigen Punkt
gewählten Benutzer die Frequenz.
Hinterlegte SCR-Frequenzen siehe
„Technische Daten" auf Seite 32
►SCR KABEL TEST: Wählen Sie diesen Menüpunkt um
das Spektrum des voreingestellten LNB TYP oder
eingeselltem SCR USER darzustellen. Hier werden
der Reihe nach alle Benutzer zyklisch durchgeschal-
tet. So können Sie die einzelnen Frequenzberei-
che beurteilen. Die automatische MaxHold-Funkti-
on hält immer in Umrissen den Maximalpegel fest.
Ändern Sie mit dem Drehrad den Referenzpe-
gel REF.PWR um die Pegelanzeige anzupassen.
Durch Antippen des Menüpunktes ENDE wird der
SCR Kabel Test beendet.
