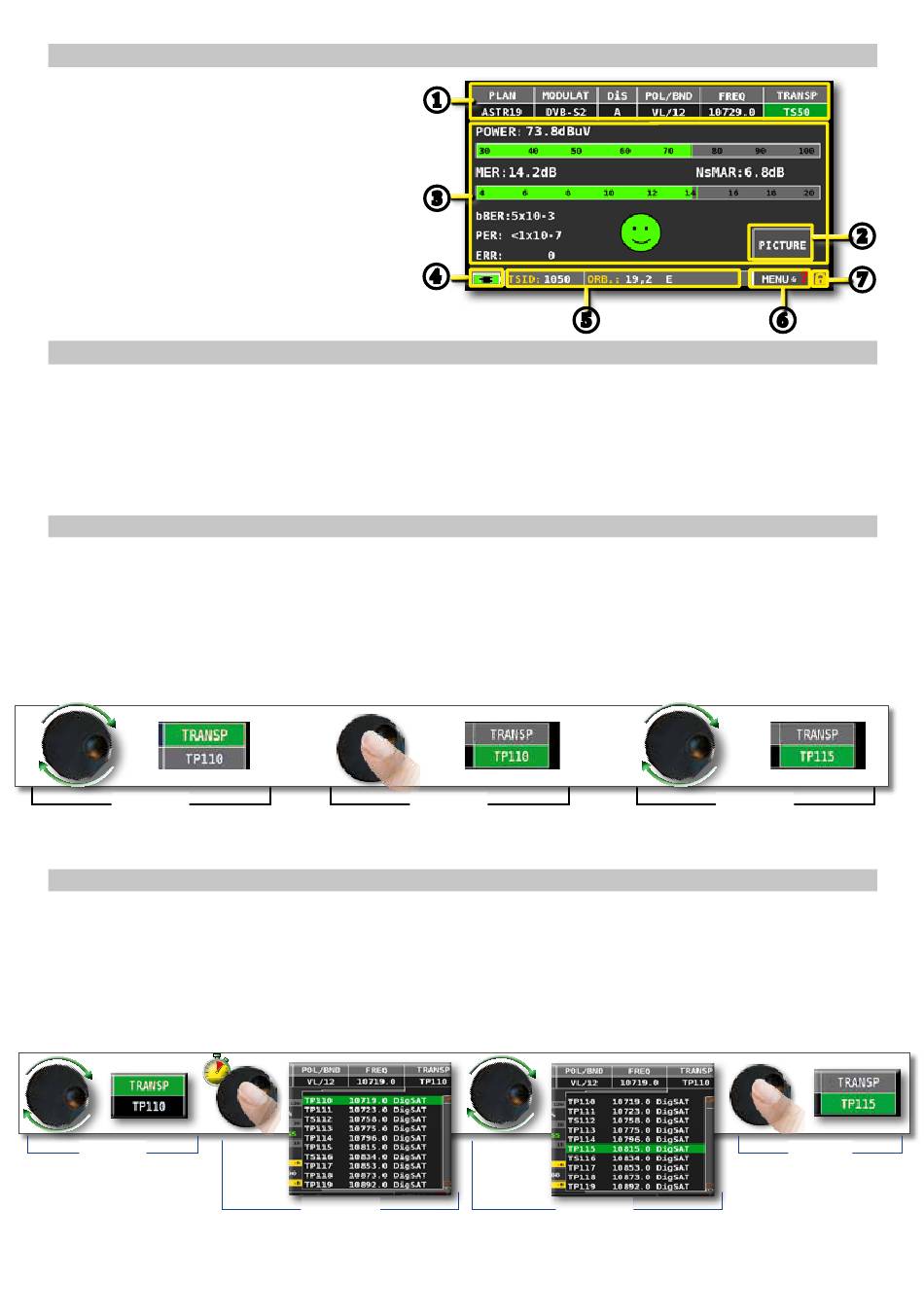

Touch-Display Darstellungsbereiche
① Abstimmparameter
② Bilddarstellung
③ Messungen, Messwerte
④ Akku Ladezustand
⑤ Transportstrom Informationen
(siehe Kapitel 17.1 auf Seite 29)
⑥ Kontextmenü
(siehe Kapitel 14 auf Seite 20)
⑦ Signal-Lock-Icon (Schloss)
8�2
Navigieren im Menü
In wenigen einfachen Schritten wird die Bedienung des Messgerätes mittels mechanischer Tasten be-
schrieben: Tasten (drücken) und Drehrad (drehen).
Alle Menüpunkte erlauben die gleiche Bedienung mittels direkter Berührung der Menüpunkte auf dem
Touch-Display.
8�2�1 Auswahl eines Menüpunktes und Konfiguration des Wertes:
•
Drehen Sie das Drehrad und wählen Sie den benötigten Menüpunkt (Bild 1).
•
Drücken Sie das Drehrad (Bild 2).
•
Drehen Sie das Drehrad um den Wert einzustellen (Bild 3).
•
Drücken Sie das Drehrad um die Einstellung zu bestätigen (Bild 4).
Beispiel einer Satelliten Transponder Auswahl
Bild 1
8�2�2 Auswahl eines Menüpunktes aus einem Drop-Down Menü:
•
Drehen Sie das Drehrad und wählen Sie den benötigten Menüpunkt (Bild 1).
•
Halten Sie das Drehrad 2 Sekunden gedrückt um das Drop-Down Menü aufzurufen (Bild 2).
•
Drehen Sie das Drehrad um den Wert einzustellen (Bild 3).
•
Drücken Sie das Drehrad um die Einstellung zu bestätigen (Bild 4).
Beispiel einer Satelliten Transponder Auswahl:
Bild 1
❶
❸
❹
Bild 2
Bild 2
❺
Bild 3
Bild 3
❷
❼
❻
Bild 4
