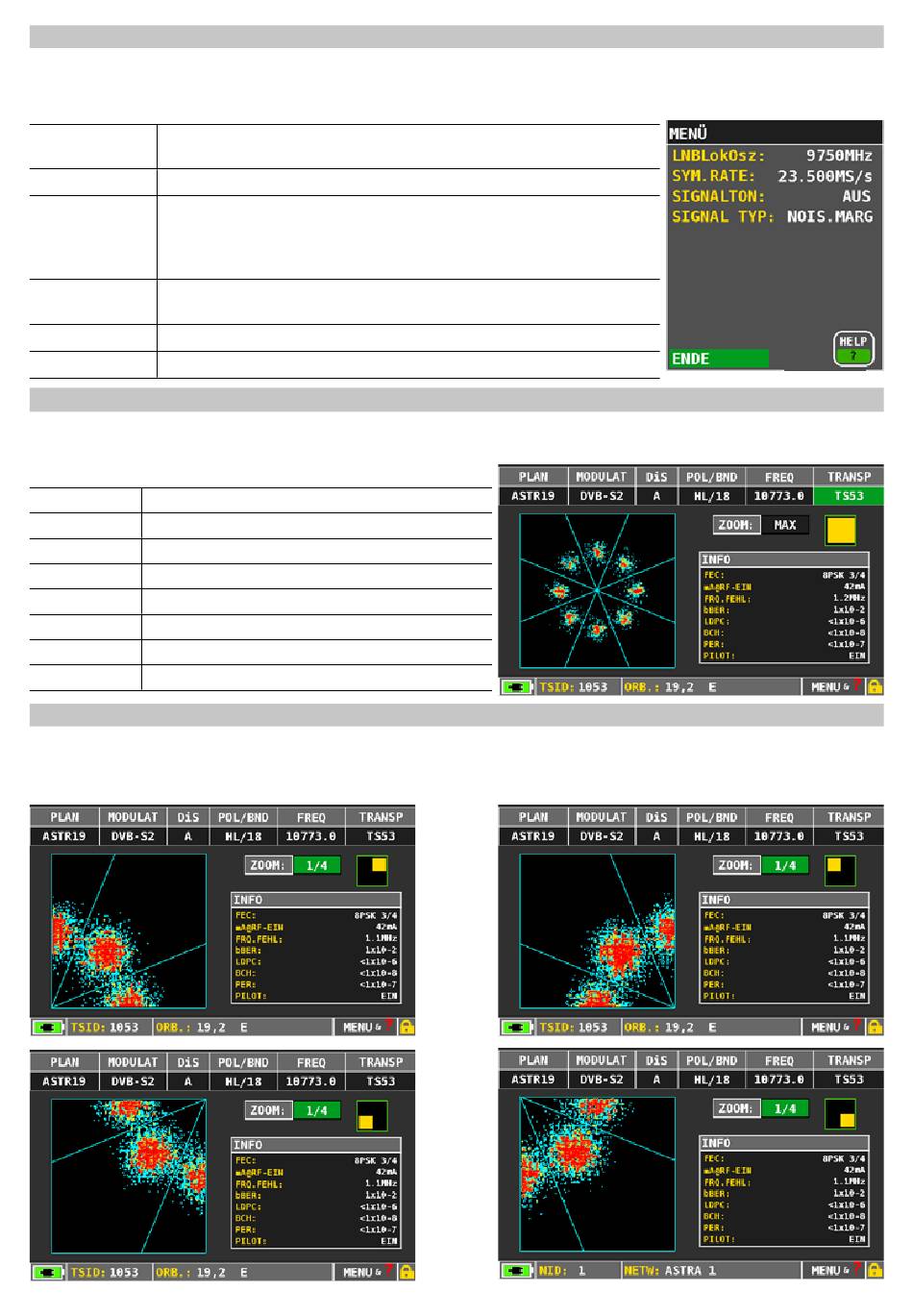

11�1�2 Kontextmenü Hauptmessung
Öffnen Sie mit der Standard-oder Touch-Navigation das Kontextmenü um weitere Einstellmöglichkeiten
aufzurufen.
Funktionen
LNBLokOsz
Der Wert des lokalen Oszillator kann editiert wird, um die ange-
zeigten Frequenz korrekt anzuzeigen.
SYM.RATE
Anzeige der Symbolrate
SIGNALTON
Es kann ein Signalton eingeschaltet werden (EIN) der bei der
Messung eines Parameters in der Höhe variiert (Je mehr desto
höher). Parameterauswahl erfolgt mit dem Menüpunkt SIGNAL
TYP. Erleichtert z.B. die Justage der Antenne.
SIGNAL TYP
Einstellung auf welchen Messparameter der Signalton reagiert.
Auswahl: PEGEL oder NOIS MARG.
ENDE
Kontextmenü verlassen
HELP-Icon
AUTODISCOVERY® öffnen
11�2 Konstellationsdiagramm
Aus der Hauptmessung heraus können Sie durch drücken der SAT-Taste die Konstellations-Anzeige öff-
nen.
INFO-Feld
FEC
Modulationsart des Signals
mA@RF-EIN
Stromaufnahme des Verbraucher (z.B. LNB)
FRQ.FEHL
Abweichung des LO's im LNB
bBER
Bitfehlerrate vor VITERBI-Korrektur
LDCP
Bitfehlerrate nach der LDPC Dekodierung
BCH
Bitfehlerrate nach der BCH Dekodierung
PER
Paket Fehler Rate
PILOT
Pilotton vorhanden oder nicht
11�2�1 Quadranten des Konstellationsdiagramms auswählen
Das ZOOM-Feld ermöglicht es einen beliebigen Quadranten des Konstellationsdiagramms zu vergrößern
und mit mehr Detail darzustellen. Navigieren Sie auf ZOOM und wählen Sie einen Quadranten der Kons-
tellation. Der gewählte Quadrant wird vergrößert dargestellt.
16
,
siehe Kapitel 13 auf Seite 19
