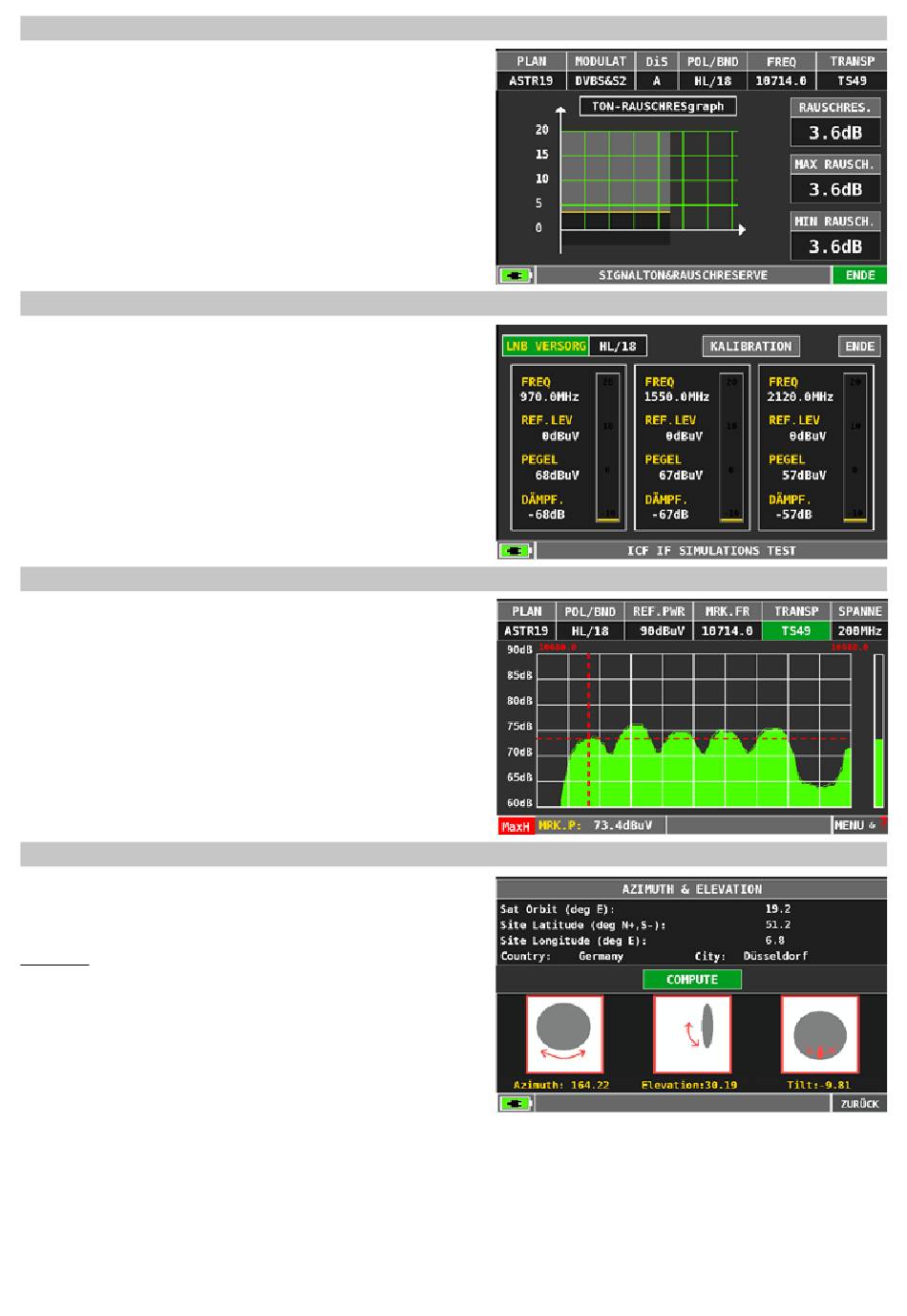

15�5 TON-RAUSCHRESgraph
Diese Funktion zeigt die Rauschreserve über einen Zeit-
raum an. In einem Echtzeitspektrum wird der Rauschab-
stand über die Zeit dargestellt.
Gleichzeitig informiert ein Signalton in variabler Höhe
über den aktuellen Wert. Je höher der Ton umso besser
ist der Wert.
Zum Beispiel wird somit die Ausrichtung einer Emp-
fangsantenne erleichtert.
►Wählen sie ENDE um die Funktion zu beenden.
15�6 ICT Simulations Test
Der ICT Simulationstest ermittelt die Verteildämpfung
einer Antennenanlage. Zur Durchführung der Messung
wird ein Signalgenerator benötigt der auf den Frequen-
zen 970/1550/2120 MHz ein Messsignal generiert.
Auf die genaue Messmethode wird in dieser Bedie-
nungsanleitung nicht weiter eingegangen.
15�7 SAT EINSTELLUNG
Diese Funktion ist eine spezielle Ansicht der Spekt-
rumsanalyse, bei der die Spitzenwertanzeige standard-
mäßig aktiviert und der Pegel-Messbereichsendwert
auf 90 dB eingestellt ist. Diese Funktion ermöglicht die
Überwachung der Signalstärke. Zum Beispiel wird somit
die Feinjustage einer Empfangsantenne erleichtert.
►Wählen sie ENDE um die Funktion zu beenden.
15�8 AZIMUTH & ELEVATION
Tool zur Winkelberechnung von Azimuth und Elevation.
Navigieren Sie mit dem Drehrad und stellen die bekann-
ten Paramter ein.
Beispiel
• Sat Orbit (deg E): 19.2
• Country: Germany
• City: Düsseldorf
►Navigieren auf COMPUTE und drücken das Drehrad.
⇒ Die Winkel für Azimuth, Elevation, Tilt werden
angezeigt.
24
