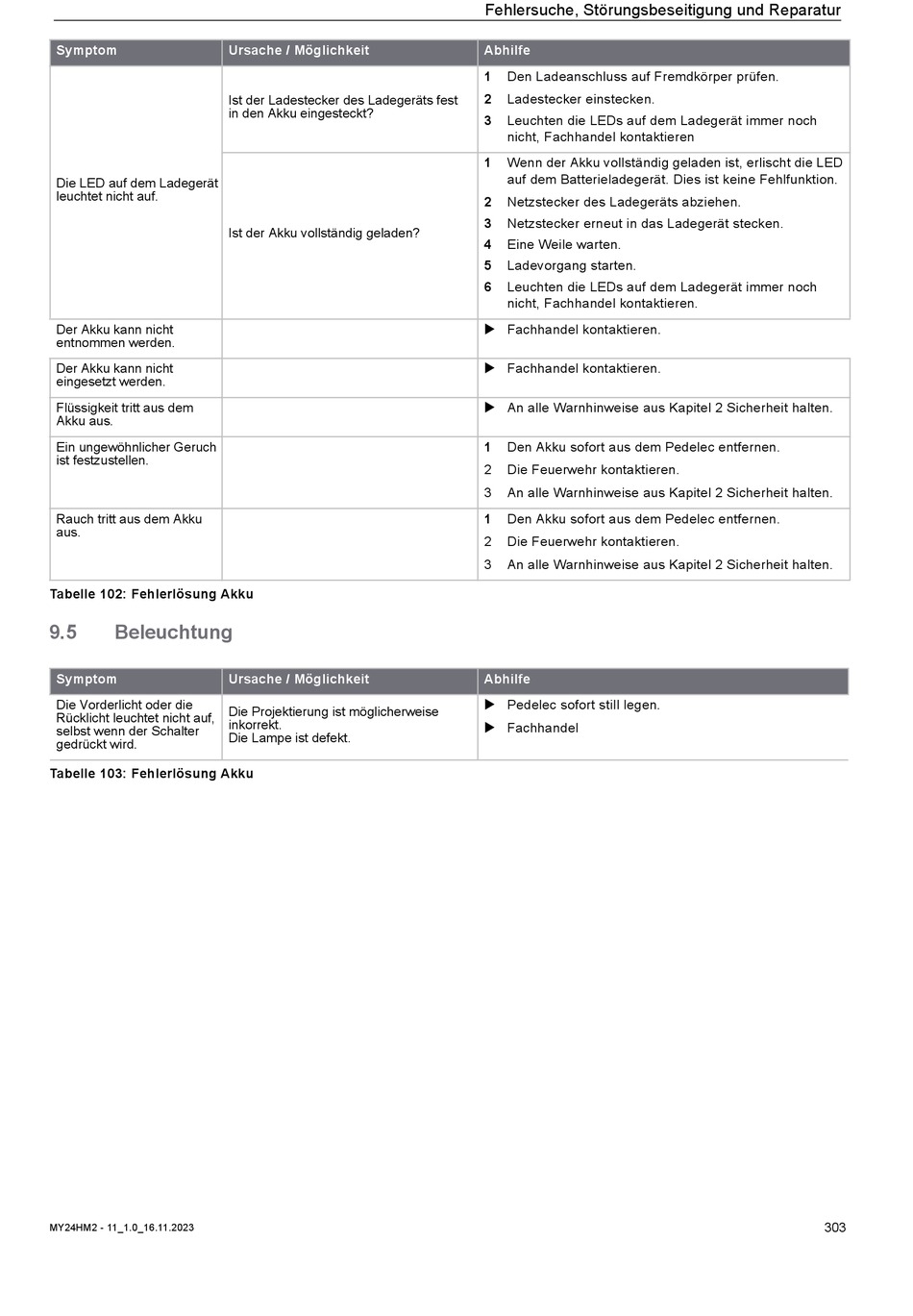

Beleuchtung - Hercules 23-R-0002 Originalbetriebsanleitung

Symptom
Die LED auf dem Ladegerät
leuchtet nicht auf.
Der Akku kann nicht
entnommen werden.
Der Akku kann nicht
eingesetzt werden.
Flüssigkeit tritt aus dem
Akku aus.
Ein ungewöhnlicher Geruch
ist festzustellen.
Rauch tritt aus dem Akku
aus.
Tabelle 102: Fehlerlösung Akku
9.5

Beleuchtung

Symptom
Die Vorderlicht oder die
Rücklicht leuchtet nicht auf,
selbst wenn der Schalter
gedrückt wird.
Tabelle 103: Fehlerlösung Akku
MY24HM2 - 11_1.0_16.11.2023
Ursache / Möglichkeit
Ist der Ladestecker des Ladegeräts fest
in den Akku eingesteckt?
Ist der Akku vollständig geladen?
Ursache / Möglichkeit
Die Projektierung ist möglicherweise
inkorrekt.
Die Lampe ist defekt.
Fehlersuche, Störungsbeseitigung und Reparatur
Abhilfe
1
Den Ladeanschluss auf Fremdkörper prüfen.
2 Ladestecker einstecken.
3 Leuchten die LEDs auf dem Ladegerät immer noch
nicht, Fachhandel kontaktieren
1
Wenn der Akku vollständig geladen ist, erlischt die LED
auf dem Batterieladegerät. Dies ist keine Fehlfunktion.
2 Netzstecker des Ladegeräts abziehen.
3 Netzstecker erneut in das Ladegerät stecken.
4 Eine Weile warten.
5
Ladevorgang starten.
6
Leuchten die LEDs auf dem Ladegerät immer noch
nicht, Fachhandel kontaktieren.
 Fachhandel kontaktieren.
 Fachhandel kontaktieren.
 An alle Warnhinweise aus Kapitel 2 Sicherheit halten.
1 Den Akku sofort aus dem Pedelec entfernen.
2 Die Feuerwehr kontaktieren.
3 An alle Warnhinweise aus Kapitel 2 Sicherheit halten.
1
Den Akku sofort aus dem Pedelec entfernen.
2 Die Feuerwehr kontaktieren.
3 An alle Warnhinweise aus Kapitel 2 Sicherheit halten.
Abhilfe
 Pedelec sofort still legen.
 Fachhandel
303
