3.4.16.3Funktionen Schalt-Bedieneinheit links

Schalter Funktion
Beim Fahren : Maß der Unterstützung erhöhen
X Beim Einstellen : Cursor bewegen oder
Einstellung ändern
Beim Fahren : Maß der Unterstützung verringern
Y Beim Einstellen : Cursor bewegen oder
Einstellung ändern
Beim Fahren : Ausgangsbildschirmanzeige
umschalten
A
Beim Einstellen : Bildschirm wechseln /
Einstellungsänderungen bestätigen
Sollte kein Schalter A an der Schalt-Bedieneinheit
vorhanden sein, übernimmt die Funktions-Taste
am Bordcomputer diese Funktionen.

3.4.16.4 SHIMANO mechanische Schaltung

SHIMANO, SL-M5130-R10
Gilt nur für Fahrzeuge mit dieser Ausstattung
Rechts am Lenker befindet sich die Schalteinheit
SHIMANO, DEORE SL-M4100-R. Die
Schalteinheit besitzt 2 Schalter.
:
2
1

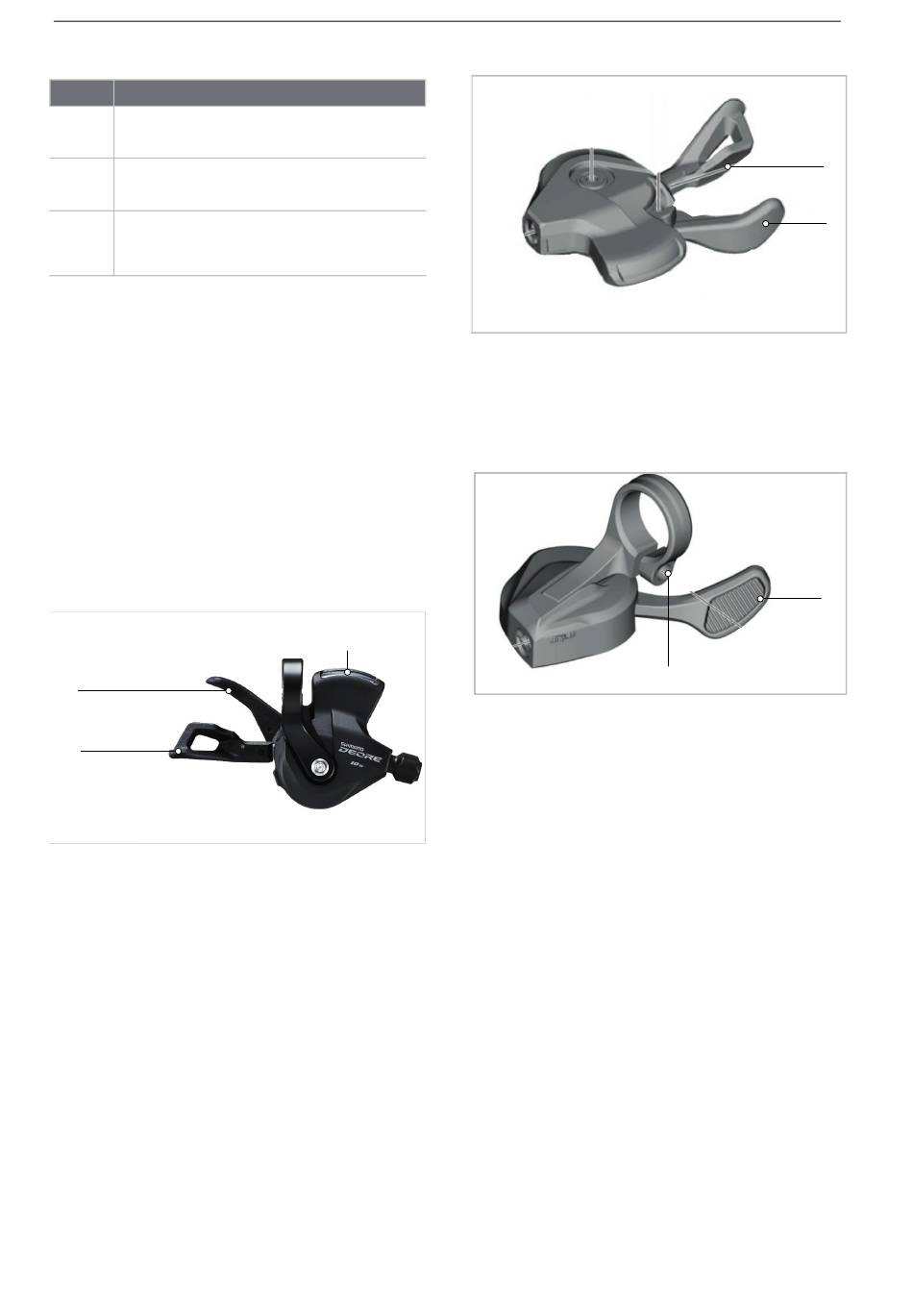

Abbildung 80: SHIMANO DEORE SL-M5130-R10
Runter-Taste (Schaltung)
1
2 Hoch-Taste (Schaltung)
3 Anzeige Gang
MY24HM2 - 11_1.0_16.11.2023
Schalthebel SL-M5100
Abbildung 81: Schalthebel SL-M5100
1
2
Schalthebel SL-M8100
3
Abbildung 82: Schalthebel SL-M8100
1
2
Schalthebel A
Schalthebel B
2
Schalthebel
Befestigungsschraube Schalthebel
Beschreibung
2
1
1
