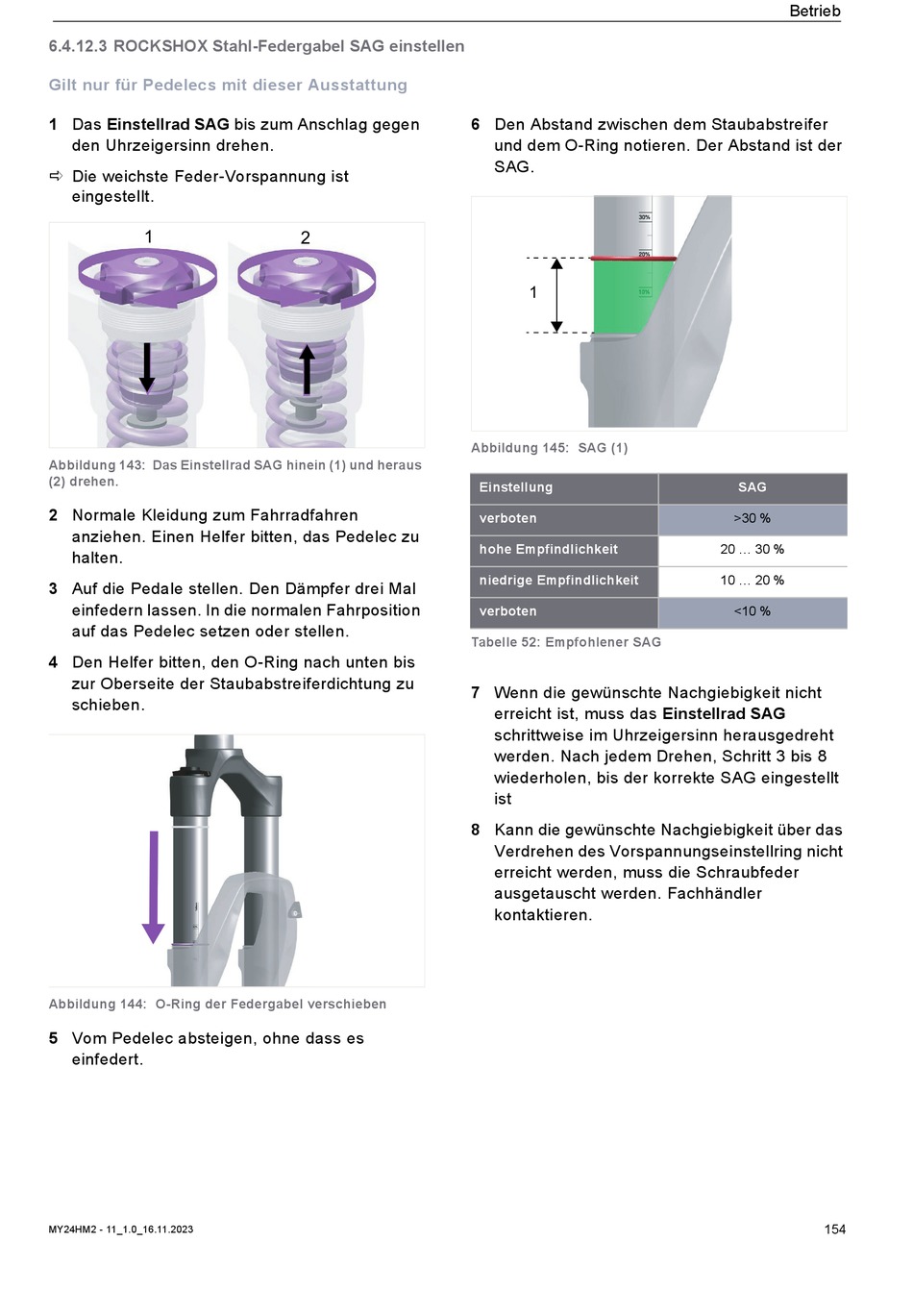

6.4.12.3 ROCKSHOX Stahl-Federgabel SAG einstellen
Gilt nur für Pedelecs mit dieser Ausstattung
1 Das Einstellrad SAG bis zum Anschlag gegen
den Uhrzeigersinn drehen.
Die weichste Feder-Vorspannung ist
eingestellt.
1
Abbildung 143: Das Einstellrad SAG hinein (1) und heraus
(2) drehen.
2 Normale Kleidung zum Fahrradfahren
anziehen. Einen Helfer bitten, das Pedelec zu
halten.
3 Auf die Pedale stellen. Den Dämpfer drei Mal
einfedern lassen. In die normalen Fahrposition
auf das Pedelec setzen oder stellen.
4 Den Helfer bitten, den O-Ring nach unten bis
zur Oberseite der Staubabstreiferdichtung zu
schieben.
Abbildung 144: O-Ring der Federgabel verschieben
5 Vom Pedelec absteigen, ohne dass es
einfedert.
MY24HM2 - 11_1.0_16.11.2023
6 Den Abstand zwischen dem Staubabstreifer
2
Abbildung 145: SAG (1)
Tabelle 52: Empfohlener SAG
7 Wenn die gewünschte Nachgiebigkeit nicht
8 Kann die gewünschte Nachgiebigkeit über das
und dem O-Ring notieren. Der Abstand ist der
SAG.
1
Einstellung
verboten
hohe Empfindlichkeit
niedrige Empfindlichkeit
verboten
erreicht ist, muss das Einstellrad SAG
schrittweise im Uhrzeigersinn herausgedreht
werden. Nach jedem Drehen, Schritt 3 bis 8
wiederholen, bis der korrekte SAG eingestellt
ist
Verdrehen des Vorspannungseinstellring nicht
erreicht werden, muss die Schraubfeder
ausgetauscht werden. Fachhändler
kontaktieren.
Betrieb
SAG
>30 %
20 ... 30 %
10 ... 20 %
<10 %
