14Ladezustandsanzeige (Akku) - Hercules 23-R-0002 Originalbetriebsanleitung

3.4.11.11Bordcomputer SHIMANO SC-EN500
Das Pedelec wird über fünf Tasten am
Bordcomputer bedient.
1
2
3
4
5

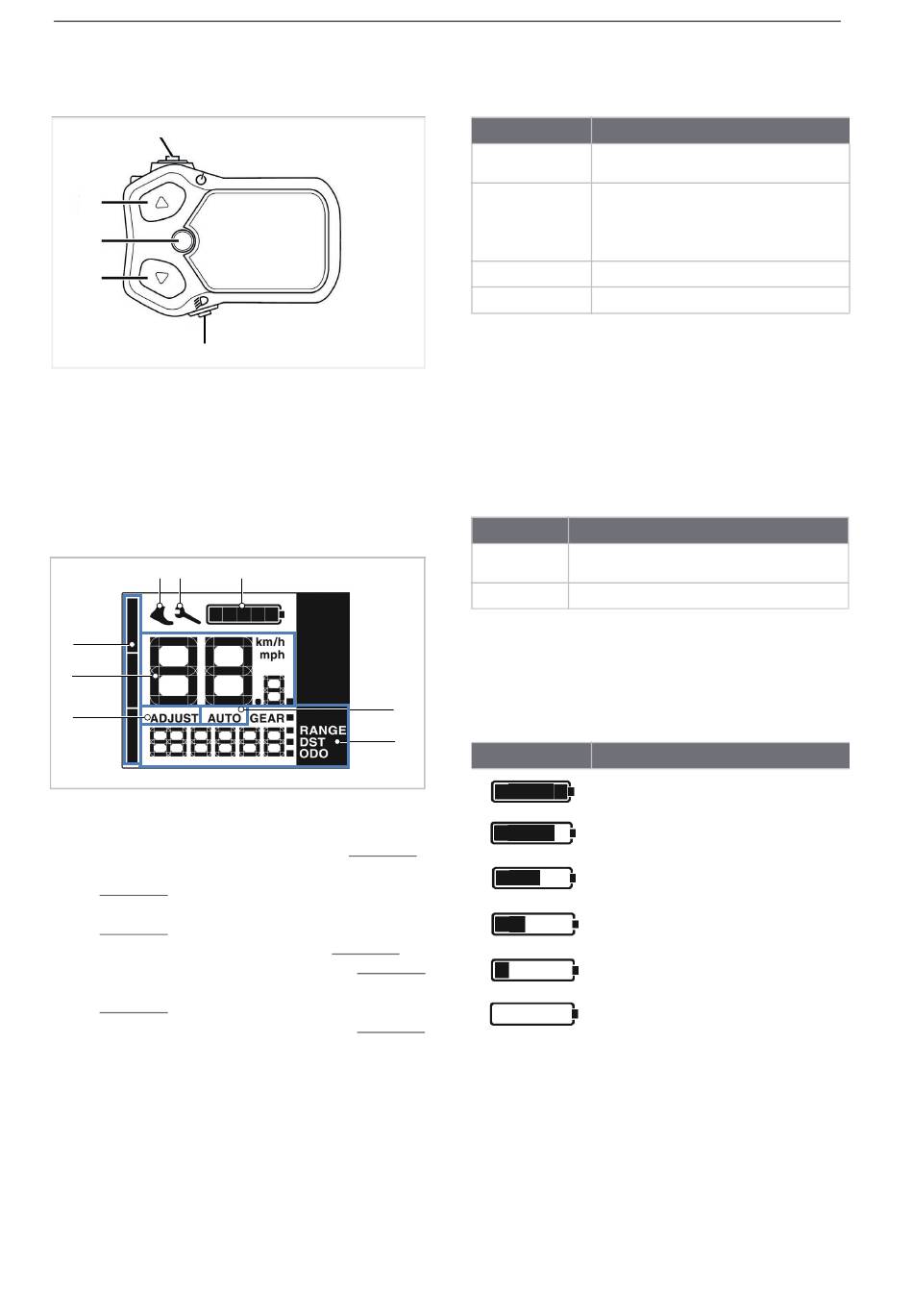

Abbildung 68: SHIMANO SC-EN500 Bordcomputer
1 Hoch-Taste
2 Auswahl-Taste
3 Runter-Taste
4 Licht-Taste
5 Ein-Aus-Taste
Der Bordcomputer besitzt acht Anzeigen:
5 4
6
7
5
8
Abbildung 69: Übersicht Anzeige Bordcomputer
1 Anzeige Fahrtdaten, siehe Kapitel
2 Anzeige der Vollautomatik, siehe Kapitel
3.4.11.13
3 Ladezustandsanzeige (Akku), siehe Kapitel
3.4.11.14
4 Anzeige Wartung, siehe Kapitel
5 Anzeige Schiebehilfe, siehe Kapitel
6 Anzeige Unterstützungsgrad, siehe Kapitel
3.4.11.17
7 Anzeige Tachometer, siehe Kapitel
8 Anzeige Gangeinstellung, siehe Kapitel
MY24HM2 - 11_1.0_16.11.2023
3
2
1
3.4.11.12
3.4.11.15
3.4.11.16
3.4.11.18
3.4.11.12Anzeige Fahrdaten
Es können vier unterschiedliche Fahrdaten
angezeigt werden.
Anzeige Funktion
GEAR aktuell eingestellter Gang (nur sichtbar bei
elektronischer Schaltung)
RANGE Reichweite für den eingestellten
Unterstützungsgrad. Der Bordcomputer
berechnet diese Anzeige jedes mal neu
aus, wenn der Unterstützungsgrad
gewechselt wird.
DST Fahrstrecke
ODO Gesamtkilometer
Tabelle 26: Fahrdaten
3.4.11.13Anzeige der Vollautomatik
Gilt nur für Pedelecs mit dieser Ausstattung
Bei einer elektronische Schaltung gibt es die Wahl
zwischen automatischen und manuellen Schalten.
Die gewählte Schaltungsart wird auf dem
Bildschirm angezeigt.
Anzeige Funktion
A UT O Das elektrische Antriebssystem wählt den
optimalen Gang.
M ANU EL Der Fahrer wählt die Gänge.
Tabelle 27: Schaltungsart

3.4.11.14Ladezustandsanzeige (Akku)

Die Ladezustandsanzeige (Akku) zeigt den
aktuellen Ladezustand als Symbol in Prozent an.
Anzeige Funktion
Tabelle 28: Ladezustand des Akkus
* Die Ladezustandsanzeige (Akku) blinkt, wenn der Ladestand
niedrig ist oder wenn der Unterstützungsgrad auf eine andere
Einstellung als [OFF] steht.
Beschreibung
100...81%
80...61%
60...41%
40...21%
20...1%*
0%
86
