Betrieb
6.25.1 Schnellverstellbaren Vorbau
eindrehen
Gilt nur für Pedelecs mit dieser Ausstattung
Zum platzsparenden Abstellen den

schnellverstellbaren Vorbau eindrehen.

1 Vorbau-Spannhebel öffnen.

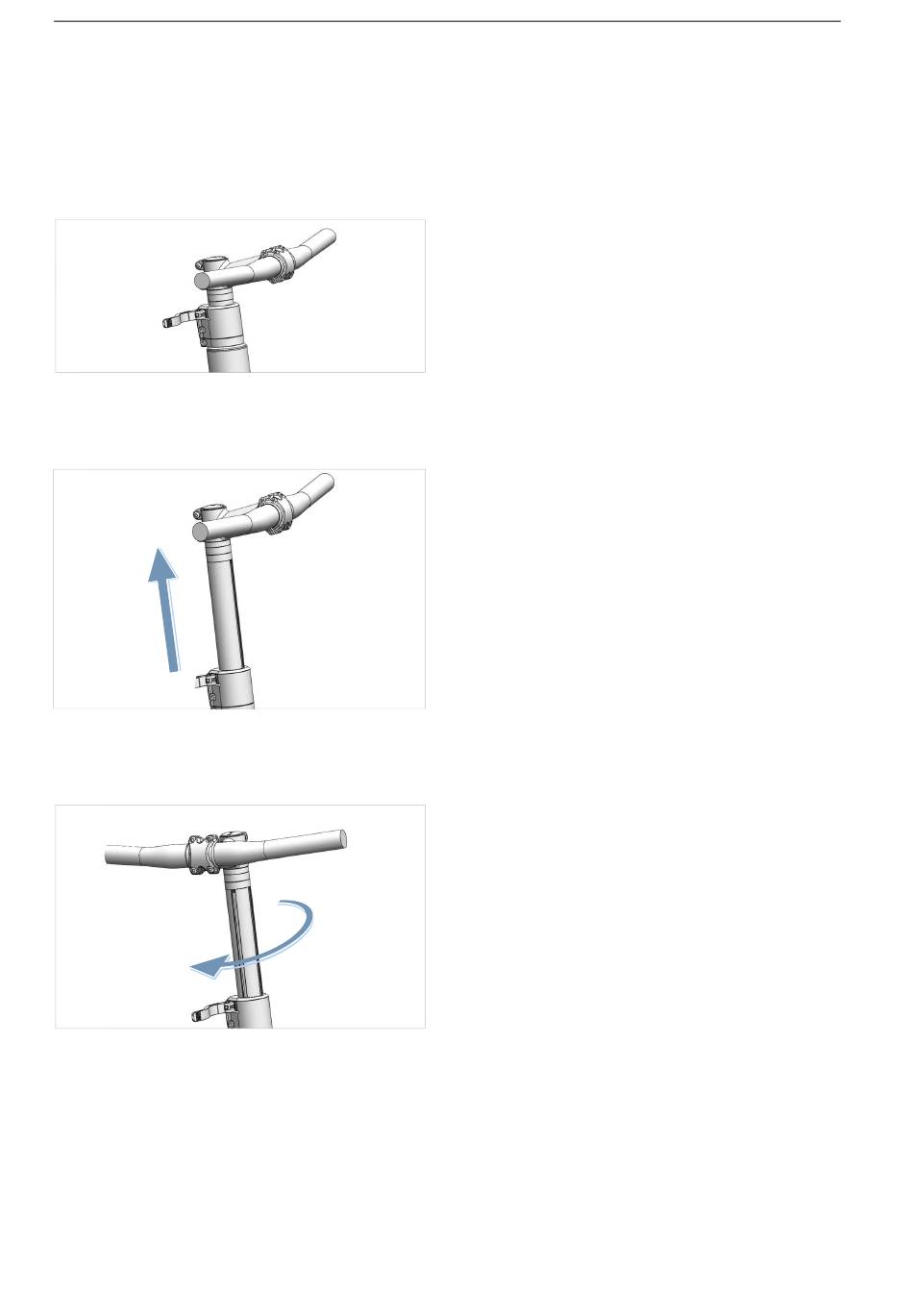

Abbildung 217: Beispiel All Up mit geöffnetem Vorbau-
Spannhebel
2 Lenker auf höchstmögliche Position ziehen.
Abbildung 218: Beispiel All Up auf höchste Position
gezogen
3 Lenker im Uhrzeigersinn um 90° drehen.
Abbildung 219: Beispiel All Up eingedreht
4 Lenker auf erforderliche Höhe stellen.
5 Vorbau-Spannhebel schließen.
