Seite 1 ORIGINALBETRIEBSANLEITUNG WICHTIG VOR GEBRAUCH SORGFÄLTIG LESEN AUFBEWAHREN FÜR SPÄTERES NACHSCHLAGEN ROB FAMILY F360 23-X-0002 MY23I01 - b1 • 1.02 • 12. Oktober 2023...
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Über diese Betriebsanleitung Hersteller Gesetze, Normen und Richtlinien 1.2.1 Warnhinweise 1.2.2 Textauszeichnungen Zu Ihrer Information Sprache Ziele der Betriebsanleitung Typennummer und Modell Rahmennummer Betriebsanleitung identifizieren Sicherheit Restrisiko 2.1.1 Brand- und Explosionsgefahr 2.1.2 Elektrischer Schlag 2.1.3 Sturzgefahr 2.1.4 Amputationsgefahr 2.1.5 Schlüssel abbrechen 2.1.6...
Seite 3 Inhaltsverzeichnis 3.3.4.7 Nabe 3.3.5 Sattel 3.3.5.1 Damensattel 3.3.5.2 Herrensattel 3.3.6 Bremse 3.3.6.1 Mechanische Bremse 3.3.6.2 Hydraulische Bremse 3.3.6.3 Scheibenbremse 3.3.7 Sattelstütze 3.3.7.1 Patentsattelstütze 3.3.7.2 Feder-Sattelstützen 3.3.8 Mechanisches Antriebssystem 3.3.8.1 Aufbau Kettenantrieb 3.3.8.2 Aufbau Riemenantrieb 3.3.9 Elektrisches Antriebssystem 3.3.9.1 Ladegerät 3.3.9.2 Motor 3.3.9.3 Akku...
Seite 4 Inhaltsverzeichnis 3.6.8 Reifen 3.6.8.1 SCHWALBE ,Pannenschutz-Stufe 3.6.9 Anziehmoment Transport und Lagern Gewicht und Maße Transport Vorgesehene Griffe, Hebepunkte Transport 5.3.1 Transportsicherung nutzen 5.3.2 Pedelec transportieren 5.3.2.1 Mit dem Auto 5.3.2.2 Mit dem Zug 5.3.2.3 Im Nahverkehr 5.3.2.4 Im Fernbus 5.3.2.5 Auf Flugreisen 5.3.3 Pedelec versenden...
Seite 5 Inhaltsverzeichnis 8.5.4.7 Sattelhöhe einstellen 8.5.4.8 Sattelhöhe mit Fernbedienung einstellen 8.5.4.9 Sattelposition einstellen 8.5.4.10 Sattelneigung einstellen 8.5.4.11 Sattel prüfen 8.5.5 Lenker 8.5.5.1 Lenker tauschen 8.5.5.2 Lenkerbreite einstellen 8.5.5.3 Handposition einstellen 8.5.5.4 Lenker einstellen 8.5.6 Vorbau 8.5.6.1 Vorbau tauschen 8.5.6.2 Lenkerhöhe mit Schnellspanner einstellen 8.5.6.3 Festigkeit Vorbau prüfen 8.5.6.4...
Seite 6 Inhaltsverzeichnis 8.5.12.16 Schaltempfehlung einstellen 8.5.12.17 Hintergrundbeleuchtung einstellen 8.5.12.18 Helligkeit einstellen 8.5.12.19 Einstellungen zurücksetzen Zubehör 8.6.1 Kindersitz 8.6.2 Anhänger Akku nutzen 8.7.1 Akku einsetzen 8.7.2 Akku herausnehmen 8.7.3 Akku laden Persönliche Schutzausrüstung und Zubehör zur Verkehrssicherheit Vor jeder Fahrt 8.10 Schnellverstellbaren Vorbau gerade stellen 8.11 Gepäckträger nutzen 8.12...
Seite 7 Inhaltsverzeichnis 9.1.8 Schnellspanner prüfen 9.1.9 Feder-Sattelstütze prüfen 9.1.10 Klingel prüfen 9.1.11 Griffe prüfen 9.1.12 USB-Abdeckung prüfen 9.1.13 Fahrlicht prüfen 9.1.14 Bremse prüfen Nach jeder Fahrt 9.2.1 Fahrlicht und Reflektoren reinigen 9.2.2 Federgabel reinigen 9.2.3 Federgabel pflegen 9.2.4 Pedale reinigen 9.2.5 Bremse reinigen 9.2.6 Feder-Sattelstütze reinigen...
Seite 8 Inhaltsverzeichnis 9.4.14.1 Schaltwerk Gelenkwellen und Schaltungsrollen pflegen 9.4.14.2 Schalthebel pflegen 9.4.15 Pedal pflegen 9.4.16 Kette pflegen 9.4.16.1 Kette mit Rundum-Kettenschutz pflegen 9.4.17 Akku pflegen 9.4.18 Bremse pflegen 9.4.18.1 Handbremse pflegen 9.4.19 EIGHTPINNS Sattelstützenrohr schmieren Inspektion 9.5.1 Rad prüfen 9.5.1.1 Fülldruck prüfen 9.5.1.2 Reifen prüfen 9.5.1.3...
Seite 9 Inhaltsverzeichnis 10.5.7 Achse mit Schnellspanner inspizieren 10.5.8 Gabel inspizieren 10.5.8.1 Carbon-Federgabel inspizieren 10.5.8.2 Federgabel inspizieren 10.5.9 Sattelstütze inspizieren 10.5.9.1 Carbon-Sattelstütze inspizieren 10.5.9.2 BY.SCHULZ Feder-Sattelstütze inspizieren und fetten 10.5.9.3 RS SUNTOUR Feder-Sattelstütze inspizieren und fetten Fehlersuche, Störungsbeseitigung und Reparatur 11.1 Schmerzen vermeiden 11.1.1 Sitzbeschwerden 11.1.2...
Seite 10 Inhaltsverzeichnis 13.3.1 Rob Family F360 13.4 Bedienungsanleitung Ladegerät Glossar 14.1 Abkürzungen 14.2 Vereinfachte Begriffe Anhang Original EG-/EU-Konformitätserklärung Konformitätserklärtung Teilmaschine Stichwortverzeichnis MY23I01 - b1_1.02_12.10.2023...
Seite 11 Über diese Betriebsanleitung Danke für Ihr Vertrauen! Copyright Pedelecs von HERCULES sind Fahrzeuge von © HERCULES GmbH höchster Qualität. Sie haben eine gute Wahl getroffen. Endmontage, Beratung und Einweisung Weitergabe und Vervielfältigung dieser werden in Ihrem Fachhandel durchgeführt. Egal Bedienungsanleitung sowie Verwertung und ob Wartung, Umbau oder Reparatur –...
Seite 12: Über Diese Betriebsanleitung
Über diese Betriebsanleitung Über diese Betriebsanleitung Hersteller VORSICHT HERCULES GmbH Longericher Straße 2 Kann bei Missachtung zu leichten oder D-50739 Köln mittelschweren Verletzungen führen. Niedriger Risikograd der Gefährdung. Tel.: +49 4473 92617 0 Fax: +49 4473 92617 29 Hinweis E-Mail: info@hercules-bikes.de...
Seite 13: Sprache
Über diese Betriebsanleitung Sprache Kapitel Die Originalbetriebsanleitung ist in deutscher Sprache abgefasst. Eine Übersetzung ist ohne die Originalbetriebsanleitung ungültig.   Über diese Betriebsanleitung   Sicherheit Ziele der Betriebsanleitung   Beschreibung Die Betriebsanleitung ersetzt nicht die   Transport und Lagern persönliche Einweisung durch den ausliefernden ...
Seite 14: Typennummer Und Modell
Mit Hilfe der Rahmennummer kann das Pedelec Typennr. Modell Pedelec-Art dem Eigentümer zuordnet werden. Die Rahmennummer gilt als wichtigstes 23-X-0002 ROB Family F360 Lastenrad Erkennungszeichen, um die Eigentümerschaft Tabelle 3: Typennummer, Modell und Pedelec-Art verifizieren zu können. Betriebsanleitung identifizieren Die Identifikationsnummer der Betriebsanleitung befindet sich auf jeder Seite unten links.
Seite 15: Sicherheit
Sicherheit Sicherheit Restrisiko Bei Pedelecs gibt es folgende Restrisiken: Niemals falsches Ladegerät nutzen • Brand- und Explosionsgefahr Ladegeräte mit zu hoher Spannung beschädigen • Elektrischer Schlag Akkus. Ein Brand oder eine Explosion können die • Sturzgefahr Folge sein. • Amputationsgefahr ...
Seite 16: Überhitzung Beim Ladegerät Vermeiden
Sicherheit Defekte Akkus lagern Der Fachhandel entsorgt defekte Akkus.  Defekten Akku im Pedelec in den Fachhandel transportieren.  Bis zur Entsorgung Akku in einem Sicherheitsbehälter nach ADR SV 376, P908 trocken lagern. Abbildung 1: Sicherheitsbehälter, Beispiel  Niemals in der Nähe brennbarer Stoffe lagern.
Seite 17: Elektrischer Schlag
Sicherheit Korrektes Anziehmoment nutzen 2.1.2 Elektrischer Schlag Wird eine Schraube zu fest angezogen, kann sie brechen. Wird eine Schraube zu locker angezogen, kann sie sich lösen. Ein Sturz mit Niemals beschädigte Netz-Bauteile nutzen Verletzungen ist die Folge. Beschädigte Ladegeräte, Stromleitungen und ...
Seite 18: Elektrischer Schlag
Sicherheit Korrektes Anziehmoment nutzen 2.1.2 Elektrischer Schlag Wird eine Schraube zu fest angezogen, kann sie brechen. Wird eine Schraube zu locker angezogen, kann sie sich lösen. Ein Sturz mit Verletzungen ist die Folge. Niemals beschädigte Netz-Bauteile nutzen Beschädigte Ladegeräte, Stromleitungen und ...
Seite 19: Störungen Durch Bluetooth
Sicherheit 2.1.6 Störungen durch Bluetooth® Bei der Verwendung des Bordcomputers mit Bluetooth® und/oder Wi-Fi® kann eine Störung anderer Geräte und Anlagen, Flugzeuge und medizinischer Geräte (z. B. Herzschrittmacher, Hörgeräte) auftreten. Ebenfalls kann eine Schädigung von Menschen und Tieren in unmittelbarer Umgebung nicht ganz ausgeschlossen werden.
Seite 20: Datenschutzhinweis
Sicherheit Datenschutzhinweis Beim Anschluss des Pedelecs an das Diagnosegerät im Fachhandel werden Daten zu Zwecken der Produktverbesserung über die Nutzung der Bosch Antriebseinheit (u.a. Energieverbrauch, Temperatur etc.) an Bosch eBike Systems (Robert Bosch GmbH) übermittelt. Nähere Informationen befinden sich auf der Bosch eBike-Webseite unter: www.bosch-ebike.com.
Seite 21: Beschreibung
Beschreibung Beschreibung Bestimmungsgemäße Verwendung Alle Handlungsanweisungen und Checklisten in Die Akkus sind ausschließlich für die dieser Betriebsanleitung müssen eingehalten Stromversorgung des Pedelec-Motors bestimmt werden. Die Montage von freigegebenem Niemals Akkus für andere Zwecke verwenden. Zubehör durch Fachpersonal ist zulässig. Pedelec-Art Pedelec nur im einwandfreien, funktionstüchtigen Jedes Pedelec ist einer Pedelec-Art zugeordnet, Zustand verwenden.
Seite 22: Höchstes Zulässiges Gesamtgewicht (Zgg)
Das Höchste zulässige Gesamtgewicht ist • das Gewicht des vollständig zusammengebauten Pedelecs, • plus Körpergewicht, • plus Gepäck. Typennr. Modell zGG [kg] 23-X-0002 Rob Family F360, ZR 200 kg Tabelle 7: Typennummer, Modell und zGG, Bosch Kiox 300 MY23I01 - b1_1.02_12.10.2023...
Seite 23: Umgebungsanforderungen
Beschreibung 3.1.3 Umgebungsanforderungen Das Pedelec darf in einem Temperaturbereich Temperaturen unter -10 °C und über +60 °C von -5 °C bis +40 °C gefahren werden. Außerhalb müssen grundsätzlich vermieden werden. dieses Temperaturbereichs ist die Niemals Akku im Sommer in ein Auto legen oder Leistungsfähigkeit des elektrischen bei direkter Sonneneinstrahlung lagern.
Seite 24: Einsatzgebiet Nach En 17406, Ab Modeljahr 2024
Beschreibung 3.1.4 Einsatzgebiet nach EN 17406, ab Modeljahr 2024 Durchschnitts- Einsatzgebiet geschwindigkeit Untauglichkeit [km/h] Auf normalen, befestigten Oberflächen nutzen, auf denen die Reifen 15 ... 25 • Niemals im Gelände bei durchschnittlicher Geschwindigkeit Bodenkontakt halten sollen, fahren. bei gelegentlichen Sprüngen. •...
Seite 25: Einsatzgebiet , Bis Modeljahr 2023
Beschreibung 3.1.5 Einsatzgebiet , Bis Modeljahr 2023 Einsatzgebiet ungeeignetes Gebiet Für asphaltierte und gepflasterte Straßen geeignet. Niemals im Gelände fahren und oder Sprünge durch- führen. Für asphaltierte Straßen, Fahrradwege und gut befestigte Niemals im Gelände fahren oder Sprünge über 15 cm Schotterwege geeignet, sowie längere Strecken mit durchführen.
Seite 26: Pc, Smartphone Und Betriebssysteme
Beschreibung 3.1.6 PC, Smartphone und Betriebssysteme 3.1.6.1 App „eBike Flow“ Um alle Funktionen des Antriebssystems nutzen Steuerzentrale für das Pedelec ist die „BOSCH zu können, muss sich der Fahrer oder die eBike Flow“ App von BOSCH. Die App verbindet Fahrerin am Smartphone oder Computer sich direkt mit dem Bordcomputer LED Remote registrieren und ein Benutzerkonto erstellen.
Seite 27: App „Ebike Flow
Montage 3.1.6.3 App „eBike Flow“ Um die Bedieneinheiten in vollem Umfang zwischen System Controller und Mini Remote einstellen zu können, wird ein kompatibles hergestellt werden. Smartphone mit der App „eBike Flow“ benötigt.  Abhängig vom Betriebssystem des Hiezu muss sich der Händler am PC oder dem Smartphones kann die „eBike Flow“...
Seite 28: Typenschild Modeljahr
TYP: XX-XX-XXX EPAC nach EN 15194 0,25 kW / 25 km/h zGG 150 kg / BJ 2024 EPAC XX kg Abbildung 2: Beispiel Typenschild HERCULES mehr Bezeichnung Beschreibung Informationen Mit der CE-Kennzeichnung erklärt der Hersteller, dass das Pedelec den CE-Kennzeichnung Kapitel geltenden Anforderungen entspricht.
Seite 29 EPAC nach EN 15194 0,25 kW / 25 km/h zGG 150 kg EPAC 25 kg BJ 2022 / MJ 2023 Abbildung 3: Beispiel Typenschild HERCULES mehr Bezeichnung Beschreibung Informationen Mit der CE-Kennzeichnung erklärt der Hersteller, dass das Pedelec den CE-Kennzeichnung Kapitel geltenden Anforderungen entspricht.
Seite 30: Bauteile

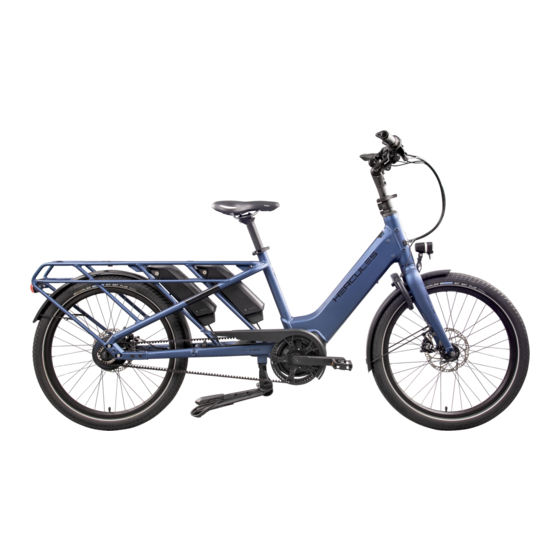

Beschreibung Bauteile 3.3.1 Übersicht 21 22 23 Abbildung 4: Pedelec von rechts, Rob Family F360 Vorderrad Sattelstütze Seitenständer Vorderradnabe Sattel Riemenschutz Gabel Akkus Motor Schutzblech Gepäckträger Kurbellager Frontlicht Rücklicht und Reflektor Pedal Lenkungslager Schutzblech Vorderradbremse Lenker Hinterrad Vorbau Hinterradnabe Rahmen...
Seite 31: Fahrwerk
Beschreibung 3.3.2 Fahrwerk Die Größe des Rahmens muss der Körpergröße angepasst sein. Das Fahrwerk besteht aus zwei Komponenten: Rahmengröße City-, Trekkingfahrrad, • Rahmen und Klapprad und Lastenrad • Lenkung. Aufgrund der aufrechteren Sitzposition ist die 3.3.2.1 Rahmen Toleranz bei der Rahmenhöhe und der damit zusammenhängenden Oberrohrlänge für Der Rahmen nimmt alle Kräfte auf, die durch Cityfahrräder etwas größer.
Seite 32: Rahmengröße Rennrad Und Gravelbikes
Beschreibung Rahmengröße Rennrad und Gravelbikes Rahmengröße Kinderrad Beim Rennräder und Gravelbikes liegen die Kinder befinden sich im ständigen Wachstum. Rahmenhöhen enger zusammen. Geringere Daher sollte alle 6 Monate die Rahmengröße Abstufungen in den Rahmenhöhen ermöglichen überprüft werden. eine genaue Anpassung an die Körpergröße. Speziell bei Radanfängern ist es wichtig, dass Der Sitz auf dem Pedelec wird durch beim Anhalten beide Füße sicher auf dem Boden...
Seite 33: Lenkungslager
Beschreibung 3.4.3 Lenkung Die Komponenten der Lenkung sind: • Lenkungslager, • Vorbau, • Lenker und • Federgabel. 3.4.3.1 Lenkungslager Das Lenkungslager (auch Steuerlager oder Steuersatz genannt) ist das Lagersystem der Gabel im Rahmen. Es wird unterschieden zwischen zwei unterschiedlichen Typen: •...
Seite 34 Beschreibung 3.4.3.3 Lenker Das Pedelec wird über den Lenker gesteuert. Der Lenker dient zum Abstützen des Oberkörpers und ist Halterung der Bedien- und Ablesebauteile (siehe Kapitel 0.5.1). Abbildung 14: ohne Federung (1) und mit Federung (2) Dämpfung Nach dem Zusammenstauchen kehrt die Federgabel in ihre ursprüngliche Position zurück.
Seite 35: Aufbau Federgabel
Beschreibung Aufbau Federgabel Abbildung 15: Aufbau Federgabel Gabelschaft Reifenfreiheit SAG Einsteller (ohne Dämpfer) oder Sperre oder Reifen-Höhe Druckknopf Reifen-Durchlaufbreite Gabelkrone Federweg (Federgabel) Seitenansicht Dämpfer-Seite (optional) Einbauhöhe Schnellspanner Versatz (eng. Offset) Einbauabstand (L.O.R) Ausfallende (Federgabel) Steckachse Luftfeder-Seite (optional) Tauchrohr Gabelbrücke (auch untere Gabelkrone genannt) Standrohr Luftventil (bei Luftfedern) oder...
Seite 36: Kartuschen
Beschreibung Federgabel-Baugruppen Eine Federgabel kann bis zu 3 unterschiedliche Baugruppen besitzen: • Druckstufen-Dämpfer (blau) • Zugstufen-Dämpfer (rot) • Luftfeder bzw. Stahlfeder (orange) Abbildung 17: Innerer Aufbau Stahl-Federgabel Einstellrad SAG Dämpfer-Einsteller Druckstufen-Dämpfer Zugstufen-Dämpfer Zugstufen-Einsteller (Federgabel) Abbildung 16: Innerer Aufbau Luft-Federgabel Stahlfeder Luftventil (Federgabel) Duales Luftfeder- System Kartuschen...
Seite 37 Beschreibung Sperre Bei jeder Federgabel kann das sehr viel Motor- und Muskelkraft auf. Hierdurch Zusammenstauchen gesperrt werden. Hierdurch erhöht sich der Energieverbrauch und vermindert verhält sich die Federgabel wie eine starre Gabel. sich der Antrieb. Daher ist es sinnvoll auf asphaltierten Wegen und bei Bergauf-Fahrten die Sinn einer Federung ist es, Unebenheiten von Federung zu sperren.
Seite 38: Zugstufen-Dämpfer
Beschreibung Lenkkopf und Lenker steigen beim Abfedern der Unebenheit leicht an (grüne Linie). Abbildung 20: Optimales Fahrverhalten der Federgabel bei Unebenheiten Zugstufen-Dämpfer Zugstufen-Dämpfer (auch engl. Rebound Bei optimaler Einstellung der Federgabel federt genannt) dämpfen Ausfeder-Bewegungen, also der Dämpfer mit kontrollierter Geschwindigkeit Belastungen auf Zug.
Seite 39 Beschreibung Druckstufen-Dämpfer Druckstufen-Dämpfer (auch Kompressions- Bei optimaler Einstellung wirkt die Federgabel in Dämpfer oder engl. Compression genannt) hügligem Gelände dem Einfedern entgegen, dämpfen Einfeder-Bewegungen, also verbleibt höher in ihrem Federweg und hilft, die Belastungen auf Druck. Geschwindigkeit beim Fahren in hügligem Gelände beizubehalten.
Seite 40 Beschreibung Lowspeed-Druckstufen-Dämpfer Der Lowspeed-Druckstufen-Dämpfer (auch vom Beim Durchfahren von Bodenwellen wird eine engl. Low speed compression als LSC abgekürzt) langsame Einfeder-Geschwindigkeit der ist ein spezialisierter Druckstufen-Dämpfer. Federgabel erzeugt. Der Lowspeed-Dämpfer steuert in diesen Fahrsituationen positiv das Federverhalten der Federgabel. Abbildung 24: Lowspeed-Bewegungen MY23I01 - b1_1.02_12.10.2023...
Seite 41: Rad
Beschreibung 3.3.4 Fülldruck Der zulässige Druckbereich ist auf der Reifenflanke angegeben. Er wird in psi oder bar angegeben. Erst durch einen ausreichenden Fülldruck ist der Reifen in der Lage, das Pedelec zu tragen. Der Fülldruck muss an das Körpergewicht angepasst und danach regelmäßig geprüft werden.
Seite 42: Lauffläche Mit Profil
Beschreibung Karkasse Lauffläche mit Profil Die Karkasse (frz. carcasse, Gerippe) ist das Auf der Außenseite der Karkasse ist eine Lauffläche tragende Gerüst des Reifens. In der Regel aus Gummi aufgebracht. befinden sich 3 Karkassenlagen unter der Auf einer sauberen Straße hat das Profil nur einen Lauffläche.
Seite 43: Felge
Beschreibung Wulstkern 3.3.4.3 Felge Die Felge ist das Metall- oder Carbon-Profil eines Um die Wulstkerne werden die Karkassen Laufrads, das den Reifen, den Schlauch und das geschlagen. Durch das Umschlagen auf beiden Felgenband verbindet. Die Felge wird über die Seiten entstehen hierdurch 3 Karkassenlagen. Speichen mit der Nabe verbunden.
Seite 44: Auto-Ventil
Beschreibung Französisches Ventil 3.3.4.6 Speichennippel Das Französische Ventil (auch Sclaverand-Ventil, Speichennippel sind Schraubelemente mit einem Presta-Ventil oder Rennrad-Ventil genannt) ist die Innengewinde, die auf das Gewinde der Speiche schmalste Variante aller Ventile. Das passen. Durch Drehen der Speichennippel Französische Ventil benötigt eine kleinere werden montierte Speichen gespannt.
Seite 45: Nabe
Beschreibung 3.3.4.7 Nabe Die Nabe befindet sich in der Radmitte. Über die Speichen ist die Nabe mit der Felge und dem Reifen verbunden. Durch die Nabe läuft eine Achse, welche die Nabe vorne mit der Gabel und hinten mit dem Rahmen verbindet. Zentrale Aufgabe der Nabe ist es, die Gewichtskraft des Pedelecs auf die Reifen zu übertragen.
Seite 46: Sattel
Beschreibung 3.3.5 Sattel Die Aufgabe des Sattels ist es, das Körpergewicht Beim Fahren verteilt sich das Körpergewicht auf aufzunehmen, Halt zu geben und verschiedene die Pedale, den Sattel und den Lenker. Bei einer Fahrpositionen zu ermöglichen. Die Form des aufrechten Haltung trägt die verhältnismäßig Sattels hängt daher vom Körperbau, der Haltung kleine Sattelfläche etwa 75 % des und dem Verwendungszweck des Pedelecs ab.
Seite 47: Damensattel
Beschreibung 3.3.5.1 Damensattel 3.3.5.2 Herrensattel Der Abstand zwischen den Sitzbeinhöckern und Im Gegensatz zur weiblichen Anatomie stehen bei der Schambeinfuge ist bei Frauen im Schnitt um Männern die Schambeinkufen deutlich steiler ein Viertel geringer als bei Männern. Deshalb zueinander. Die Schambeinfuge (Symphyse) liegt kann es zu schmerzhaften Druckstellen auf wesentlich höher.
Seite 48: Hydraulische Bremse
Beschreibung 3.3.4 Bremse Das Bremssystem eines Pedelec wird primär über 3.3.4.2 Hydraulische Bremse die Bremshebel am Lenker bedient. In einem geschlossenen Schlauchsystem befindet sich Bremsflüssigkeit. Wird der Bremshebel • Wird der linke Bremshebel gezogen, wird die Bremse am Vorderrad aktiviert. gezogen, wird über die Bremsflüssigkeit die •...
Seite 49 Beschreibung 3.3.4.3 Scheibenbremse Abbildung 19: Bremssystem mit Scheibenbremse, Beispiel Bremsbelag Bremsadapter Bremsscheibe Bremshebel Bei einem Pedelec mit einer Scheibenbremse ist die Bremsscheibe mit der Nabe fest verschraubt. Der Bremsdruck wird durch Ziehen des Bremshebels aufgebaut. Über die Bremsflüssigkeit wird der Druck durch die Bremsleitungen an die Zylinder im Bremssattel weitergeleitet.
Seite 50: Sattelstütze
Beschreibung 3.3.6 Sattelstütze Sattelstützen dienen nicht nur zur Sattelbefestigung, sondern auch zur exakten Einstellung der optimalen Fahrposition. Die Sattelstütze kann: • die Sitzhöhe im Sitzrohr verstellen, • den Sattel horizontal verstellen mit einer Klemmvorrichtung und • die Neigung des Sattels verstellen durch Schwenken der kompletten Klemmvorrichtung des Sattels.
Seite 51: Mechanisches Antriebssystem
Beschreibung 3.3.7 Mechanisches Antriebssystem Das Pedelec wird wie ein Fahrrad mit Muskelkraft 3.3.7.1 Aufbau Kettenantrieb angetrieben. Die Kraft, die durch das Treten der Pedale in Fahrtrichtung aufgewendet wird, treibt das vordere Kettenrad an. Über die Kette oder den Riemen wird die Kraft auf das hintere Kettenrad und dann auf das Hinterrad übertragen.
Seite 52: Elektrisches Antriebssystem
Beschreibung 3.3.9 Elektrisches Antriebssystem Das Pedelec besitzt zusätzlich zum 3.3.9.2 Motor mechanischen Antriebssystems ein elektrisches Sobald die benötigte Muskelkraft beim Treten in Antriebssystem. die Pedale ein bestimmtes Maß übersteigt, schaltet sich der Motor sanft zu und unterstützt die Tretbewegung. Die Motorleistung ist immer abhängig von der beim Treten eingesetzten Kraft: Bei wenig Muskel-Kraft ist die Motor- Unterstützung geringer, als wenn Muskel-Kraft...
Seite 53: Akku
Beschreibung 3.3.9.3 Akku Im Pedelec kann folgender Akku verbaut sein: BOSCH-Akkus sind Lithium-Ionen-Akkus, die nach dem Stand der Technik entwickelt und hergestellt werden. Jede Akku-Zelle ist durch einen Stahlbecher geschützt und in dem Kunststoff-Akku-Gehäuse verwahrt. Einschlägige Sicherheitsnormen werden eingehalten. • Der Akku verfügt über eine innen liegende Schutzelektronik.
Seite 54 Beschreibung 3.3.9.10 Bordcomputer 3.3.9.11 Bildschirm Der Bildschirm zeigt die zentralen Funktionen des Der Bordcomputer am Lenker dient als Antriebssystems und die Fahrdaten an. Bedieneinheit. Er steuert das System und alle Anzeigen am Bildschirm über sechs Tasten. Abbildung 51: Bildschirm BOSCH Intuvia 100 Abbildung 50: Bordcomputer BOSCH LED Remote Wird der Bildschirm aus seiner Halterung genommen, schaltet er sich automatisch aus.
Seite 55: Steuerungs- Und Anzeigenbeschreibung
Beschreibung Steuerungs- und Anzeigenbeschreibung 3.4.1 Lenker Abbildung 47: Detailansicht Lenker mit BOSCH Intuvia 100 Beispiel Griff Handbremse Hinterrad (hinter Lenker) Schalt-Drehgriff Bildschirm BOSCH Intuvia 100 Bordcomputer BOSCH LED Remote Handbremse Vorderrad (hinter Lenker) Griff Klingel MY23I01 - b1_1.02_12.10.2023...
Seite 56: Bordcomputer Bosch Led Remote
Beschreibung 3.4.2 Bordcomputer BOSCH LED Remote Der Bordcomputer am Lenker dient als Bedieneinheit. Er steuert das System und alle Anzeigen am Bildschirm über sechs Tasten. Abbildung 48: Übersicht Bordcomputer BOSCH LED Remote Helligkeit vermindern-Taste/ / < Anzeige gewählter Unterstützungsgrad Zurück-Taste Anzeige ABS (optional) Plus-Taste / Licht-Taste...
Seite 57: Anzeige Gewählter Unterstützungsgrad
Beschreibung 3.4.2.1 Anzeige gewählter Unterstützungsgrad 3.4.2.3 Ladezustandsanzeige (Bordcomputer) Je höher der Unterstützungsgrad ausgewählt Die Ladezustandsanzeige (Bordcomputer) zeigt wird, desto stärker unterstützt das Antriebssystem den Ladezustand des Akkus an. Der Ladezustand das Pedalieren. des Akkus kann ebenfalls an den LEDs am Akku selbst abgelesen werden.
Seite 58: Systemmeldung
Beschreibung Blinkmuster Kapazität Blinkmuster Kapazität 50 … 59 % 0 … 9 % rote LED blinkt: 40 … 49 % Wird der Akku geladen, blinkt der oberste Balken. 3.4.2.4 Systemmeldung 30 … 39 % Die Bordcomputer zeigt an, ob kritische Fehler oder weniger kritische Fehler im Antriebssystem auftreten.
Seite 59: Aktivitätstracking
Beschreibung 3.4.2.6 Aktivitätstracking Um Aktivitäten aufzuzeichnen, ist eine Blinkmuster Bedeutung Nutzererkennung über den PC oder das Smartphone erforderlich. Für die Erfassung von Aktivitäten muss der Fahrer oder die Fahrerin der Speicherung von grüne LED blinkt: Standortdaten im Portal bzw. in der App Update zustimmen.
Seite 60: Lock-Funktion
Beschreibung 3.4.2.7 Lock-Funktion In Verbindung mit der Lock-Funktion funktioniert der Bordcomputer ähnlich einem Schlüssel für das Antriebssystem. Nach dem Einschalten der Lock-Funktion ist durch Abnehmen des Bordcomputers die Unterstützung der eBike- Antriebseinheit deaktiviert. Das mechanische Antriebssystem kann weiterhin genutzt werden. Eine Aktivierung ist dann nur noch mit dem zum Pedelec gehörenden Bordcomputer möglich.
Seite 61: Bildschirm Bosch Intuvia 100
Beschreibung 3.4.4 Bildschirm BOSCH Intuvia 100 Mehr Infos Kiox 300 Beschreibung Der Bildschirm wird über den Bordcomputer LED 2 Anzeige gewählter siehe 3.4.4 Remote gesteuert. Unterstützungsgrad Anpassen siehe 6.5.17 Je höher der Unterstützungsgrad Nutzen ausgewählt wird, desto stärker siehe 6.20 unterstützt das Antriebssystem das Pedalieren.
Seite 62: In Der Anzeige Werte Können Folgende Funktionen Ausgewählt Werden
Beschreibung 6 Anzeige Werte 3.4.4.1 Einstellungen In den Einstellungen können folgende In der Anzeige Werte können folgende Funktionen Systemrelevanten Werte durch den LED Remote ausgewählt werden: geändert werden. Der Aufbau des Einstellungsmenüs ist individuell und kann sich Funktion Erklärung durch zusätzliche Bauteile oder Servicleistungen ST RE C K E seit dem letzten Zurücksetzen ändern.
Seite 63 Beschreibung 3.4.2 Handbremse Links und Rechts am Lenker befindet sich eine Handbremse. Abbildung 33: Handbremse Hinterrad (1) und Vorderrad (2), Beispiel SHIMANO Bremse Die linke Handbremse (2) steuert die Die rechte Handbremse (1) steuert die Vorderradbremse. Hinterradbremse. MY23I01 - b1_1.02_12.10.2023...
Seite 64: Enviolo Nabenschaltung
Beschreibung 3.4.4.1 ENVIOLO Nabenschaltung Gilt nur für Fahrzeuge mit dieser Ausstattung Das Automatic+ System ist in das Antriebssystems integriert und bietet eine automatische Schaltoption. Zur automatischen ENVIOLO-Schaltung gehört ein Dreh-Schaltgriff mit einer Anzeige. Abbildung 53: ENVIOLO Drehgriff mit Anzeige Anzeige manuelle Schaltung Anzeige automatische Schaltung Drehgriff Modus-Taster...
Seite 65: Ladezustands-Anzeige (Akku)
Beschreibung 3.4.8 Akku 3.4.8.1 Ladezustands-Anzeige (Akku) Die fünf grünen LEDs der Ladezustands-Anzeige zeigen bei eingeschaltetem Akku den Jeder Akku besitzt eine Ladezustands-Anzeige: Ladezustand des Akkus an. Dabei entspricht jede LED 20 % der Kapazität. LED 1,2,3,4,5 Ladezustand 100 … 80 % 79 …...
Seite 66: Technische Daten
Beschreibung Technische Daten 3.5.1 Pedelec 3.5.5 Motor BOSCH Performance Line CX maximale Nenndauerleistung 250 W Leistungsabgabe/System 250 W (0,25 kW) Drehmoment max. 85 Nm Abschaltgeschwindigkeit 25 km/h Nennspannung 36 V DC Tabelle 22: Technische Daten Pedelec Schutzart IP54 3.5.2 Emissionen Gewicht 3 kg Betriebstemperatur...
Seite 67: Technische Daten
Beschreibung Technische Daten 3.6.1 Pedelec 3.6.3 Akku 3.6.3.1 Akku BOSCH PowerTube 500 Leistungsabgabe/System 250 W (0,25 W) Nennspannung 36 V Abschaltgeschwindigkeit 25 km/h Nennkapazität 13,4 Ah Ladetemperatur 0 °C … +40 °C Energie 500 Wh Betriebstemperatur -5 °C … +40 °C Gewicht 3,0 kg Lagertemperatur...
Seite 68: Akku Bosch Powerpack
Beschreibung 3.6.5 Bordcomputer LED Remote 3.6.3.4 Akku BOSCH PowerPack 545 Nennspannung 36 V Lithium-Ionen-Akku intern 3,7 V, 75 mAh Nennkapazität 14,4 Ah Ladetemperatur 0 °C … +45 °C Energie 545 Wh Betriebstemperatur -5 °C … +40 °C Gewicht 3,0 kg Lagertemperatur +10 °C …...
Seite 69: Fahrzeugbeleuchtung
Beschreibung 3.6.7 Fahrzeugbeleuchtung Spannung ca. 12 V maximale Leistung Vorderlicht 17,4 W Rücklicht 0,6 W Tabelle 40: Fahrzeugbeleuchtung MY23I01 - b1_1.02_12.10.2023...
Seite 70: My23I01 - B1_1.02_12.10.2023
Technische Daten 3.5.5 Reifen 3.5.5.1 SCHWALBE ,Pannenschutz-Stufe V-GUARD Einlagen Der Pannenschutz-Gürtel des Kautschuk- Gewebe- V-Guards besteht aus leichten und Einlage einlage Kombination schnittresistenten Faser. Sein Gewebe sorgt bei leichten Race- SmartGuard® und Tourenreifen für ein hohes Maß an Pannensicherheit. DualGuard Tubeless Easy Double Defense®...
Seite 71 Technische Daten 3.7.6 Anziehmoment Modell Anziehmoment Werkzeug Achse konventionelle Achsmutter 35 … 40 Nm… 15 mm Schraubenschlüssel SR SUNTOUR Schraubachse 12AH2 Achse 8 … 10 Nm Innensechskant-Aufsatz 6 mm Sicherungsschraube 5 … 6 Nm Innensechskant-Aufsatz 5 mm SR SUNTOUR Schraubachse 15AH2 Achse 8 …...
Seite 72 Technische Daten BOSCH System Controller Befestigungsschraube 0,5 Nm Torx® T10 BOSCH Mini Remote 0,4 Nm (nicht 0,6 Nm, wie auf dem Mini-Remote Befestigungsschraube geschrieben ist) Innensechskant-Aufsatz 3 mm SHIMANO SC-E5003 0,8 Nm Innensechskant-Aufsatz 3 mm Befestigungsschraube Bremsbeläge SHIMANO Innensechskant-Schlüssel 3 mm Sprengring 2 …...
Seite 73 Technische Daten Bremsscheibe SHIMANO für Center-Lock- TL-LR15 Befestigungsschraube, TL-FC36/TL-LR11 Schnellspanner 40 … 50 Nm Rollgabelschlüssel SHIMANO für Center-Lock- Befestigungsschraube, TL-LR10 Mutter-Version 40 … 50 Nm Schraubenschlüssel SHIMANO für 5-Loch- Version Befestigungsschrauben 2 … 4 Nm Sechsrund [Nr. 25] SHIMANO für 6-Loch- Version Befestigungsschrauben 2 …...
Seite 74 Technische Daten Federgabel intend Edge Doppelbrücken-Schraube 12 Nm SR SUNTOUR Federseite, oben, Kunststoff 5 Nm SR SUNTOUR Federseite, oben, Aluminium 20 Nm SR SUNTOUR Federseite unten 10 Nm Innensechskant-Aufsatz (Festhub) SR SUNTOUR Federseite, unten 8 Nm Alu-Mutter (Festhub) SR SUNTOUR Federseite, unten, (Federweg einstellen) 7 Nm...
Seite 75 Technische Daten SRAM RockShox, Lyrik, ButterCup-Gehäuse- Führungsstange-Endplatte – Endplatte zur Führungsstangen – Luftfeder und Dämpfer 3,3 Nm Torx® T25 SRAM RockShox, Lyrik, ButterCup-Gehäuse (oberes) zu ButterCup-Gehäuse (unteres) – Luftfeder und Dämpfer 3,3 Nm Hahnenfuß-Schlüssel 23 mm SRAM RockShox Innensechskant-Aufsatz 8 mm und Stecknuss Bottomless Tokens 4 Nm 24 mm...
Seite 76 Technische Daten Handbremse SHIMANO Innensechskant-Schlüssel 4 mm Befestigungsschraube 6 … 8 Nm Innensechskant-Schlüssel 5 mm SHIMANO Befestigungsschraube, BL- M987/ BL-M9000/BL-M9020 4 … 6 Nm Innensechskant-Schlüssel 4 mm SHIMANO, Hebel für Scheibenbremse Entlüftungsnippel 4 … 6 Nm Steckschlüssel 7 mm SHIMANO, Hebel für Scheibenbremse Entlüftungsschraube 0,3 …...
Seite 77 Technische Daten Kettenschutz Kettenschutz Montagebrille Brose Innensechskant-Schlüssel 3 mm Befestigungsschrauben 6 Nm Kettenschutz für BOSCH Motor BDU37xx Befestigungsschrauben max. 10 Nm M6 × 10, Kopf: max. 5 mm, Länge: max. 8,5 mm Kurbellager/Kurbelgarnitur konventionelles Patronen- … Kurbellager 35 … 45 Nm SHIMANO, HOLLOWTECH II/Zweiteilige Kurbelgarnitur...
Seite 78 Technische Daten Motor FIT, Brose S Mag FIT 23 / 25 Nm Steckschlüssel SW 13 mm Innensechskantschlüssel SW 6 mm Befestigungsschrauben Motor (horizontal/vertikal) FIT, Panasonic FIT 20 … 24 Nm Innensechskant-Schlüssel 6 mm Befestigungsschrauben Motor BOSCH Motor BDU37xx 20 ± 2 Nm Torx Plus®...
Seite 79 Technische Daten ROHLOFF, 14/500 Achsmutter TS 30 … 35 Nm ROHLOFF, 14/500 Befestigungsschrauben der Rahmenschelle 6 Nm Innensechskant-Aufsatz 4 mm ROHLOFF, 14/500 Befestigungsschrauben der Achsplatte 7 Nm Innensechskant-Aufsatz 5 mm ROHLOFF, 14/500 Kettenblatt-Schrauben 7 Nm Innensechskant-Aufsatz 5 mm ROHLOFF, 14/500 Befestigungsschraube der Scheibenbrems-Aufnahme 8 Nm...
Seite 80 Technische Daten SHIMANO Schnellspannerversion FH-M3050, FH-M4050, FH- 40 Nm Engländer und TL-LR15 (SHIMANO) MT200-B, FH-MT400, FH- Spezialwerkzeug MT400-B, FH-MT500, FH- MT500-B, FH-MT510, FH- MT510-B, FH-RM33, FH-RM35, FH- TX505, FH-TY505, FH-UR600 HB-M3050, HB-M4050, HB- MT200, HB-MT400,HB-MT400-B, HB-RM33 HB-TX505 FH-M7000, FH-M7010, FH- M7010-B HB-M7000, HB-M7010, HB- M7010-B...
Seite 81 Technische Daten Pedal Pedal, konventionell 33 … 35 Nm Schraubenschlüssel 15 mm SHIMANO Befestigungsschraube 35 … 55 Nm Schraubenschlüssel 15 mm Sattelstütze BY,SCHULZ, G1 M8 Sattelklemmenschraube 20 … 24 Nm M5 Fixier-Madenschrauben 3 Nm Innensechskant-Aufsatz 2,5 mm BY,SCHULZ, G2 M6 Sattelklemmenschraube 12 …...
Seite 82 Technische Daten SHIMANO XTR SL-M9100 Befestigungsschraube 3 Nm Innensechskant-Aufsatz 4 mm SRAM SRAM AXS- Controller 2 Nm Torx® T25 Befestigungsschraube Klemmschelle Schaltwerk SHIMANO für MTB/Trekking Befestigungsschraube, Standardtyp 8 … 10 Nm Innensechskant-Schlüssel 5 mm SHIMANO für MTB/Trekking Befestigungsschraube mit Halterung 3 …...
Seite 83 Technische Daten SHIMANO für Rennrad Innensechskant-Schlüssel 5 mm/ Befestigungsschraube 5 … 7 Nm Schraubenschlüssel 9 mm SHIMANO für Rennrad Befestigungsschraube, des Innensechskant-Schlüssel 5 mm/ Zugs 6 … 7 Nm Unterfahrschutz Steckschlüssel 8 mm FIT, Brose Innensechskant-Schlüssel 4 mm Befestigungsschrauben 6 Nm Innensechskant-Schlüssel 3 mm V-Brake Bremse SHIMANO...
Seite 84: Transport Und Lagern
Transport und Lagerung Transport und Lagern Gewicht und Maße Transport Gewicht u nd Abmessungen beim Transport # lag bei der Produktion der Anleitung noch nicht vor Vorgesehene Griffe, Hebepunkte Der Karton ist ohne Griffe. MY23I01 - b1_1.02_12.10.2023...
Seite 85: Transportsicherung Nutzen
Transport und Lagerung Transport 4.3.2 Pedelec transportieren 4.3.2.1 Mit dem Auto VORSICHT Fahrradträger-Systeme, bei denen das Pedelec auf dem kopfstehend am Lenker oder Rahmen Sturz bei unbeabsichtigter Aktivierung fixiert wird, erzeugen beim Transport unzulässige Bei unbeabsichtigter Aktivierung des Kräfte an den Bauteilen. Hierdurch kann ein Bruch Antriebssystems besteht Verletzungsgefahr.
Seite 86: Auf Flugreisen
Transport und Lagerung 4.3.4 Akku transportieren 4.3.2.3 Im Nahverkehr Im öffentlichen Personennahverkehr, z. B. im Bus Akkus unterliegen den Gefahrgut-Vorschriften. oder in der S-Bahn, ist die Mitnahme von Unbeschädigte Akkus dürfen von Privatpersonen Pedelecs normalerweise gegen Lösen eines im Straßenverkehr befördert werden. Fahrradtickets erlaubt.
Seite 87: Bordcomputer, Bildschirm Und Ladegerät
Transport und Lagerung Lagern  Pedelec, Akku sowie Bordcomputer, Neuer Akku Bildschirm und Ladegerät immer getrennt  Nach der Anlieferung Akkus auf Schäden lagern. überprüfen. Lagertemperatur +10…+40 °C  Bei defekten Akkus Umgang mit Luftfeuchtigkeit 30 %…85 % beschädigten oder defekten Akku beim Lagern und Entsorgen beachten (siehe Optimale Lagertemperatur +10…+20 °C...
Seite 88: Betriebspause
Transport und Lagerung 4.4.4 Betriebspause 4.4.4.1 Betriebspause vorbereiten 1 Das Pedelec mit einem nebelfeuchten Tuch Hinweis reinigen und mit einem Wachsspray konservieren. Niemals die Reibflächen der Bremse wachsen. Akkus entladen sich bei Nichtnutzung. Wird der Akku längere Zeit in leerem Zustand aufbewahrt, 2 Vor langen Standzeiten eine Wartung, kann er beschädigt und die Speicherkapazität Grundreinigung und Konservierung im...
Seite 89: Montage
Montage Montage Lieferumfang WARNUNG  1 × vormontiertes Pedelec  Augenverletzungsgefahr 1 × Vorderrad Durch unsachgemäße Einstellungen von  2 × Pedale Bauteilen können Probleme auftreten. Hierdurch  2 × Schnellspanner (optional) können schwere Verletzungen im Gesichtsbereich entstehen.  1 × Ladegerät ...
Seite 90: In Betrieb Nehmen
Montage In Betrieb nehmen Da die Erstinbetriebnahme des Pedelecs Spezialwerkzeuge und besondere Fachkenntnisse erfordert, ist diese ausschließlich von geschultem Fachpersonal durchzuführen. Die Praxis zeigt, dass ein unverkauftes Pedelec spontan zu Probefahrten an Kunden abgegeben wird, sobald es fahrbereit aussieht. Es ist sinnvoll, jedes Pedelec nach dem Aufbau sofort in den voll einsatzfähigen Stand zu bringen.
Seite 91: Rad Vorbereiten
Montage 5.3.2 Rad vorbereiten Auf den Seitenwänden der Reifen befindet sich • Der Laufrichtungspfeil FRONT gibt die empfohlene Rotationsrichtung für das Vorderrad ein Laufrichtungspfeil mit der Aufschrift ROTATION. Auf älteren Reifen lautet die Angabe • Der Laufrichtungspfeil REAR gibt die „DRIVE“.
Seite 92: Pedale Montieren
Montage 5.3.3 Pedale montieren Damit sich die Pedale beim Pedalieren nicht 3 Das mit R gekennzeichnete Pedal mit der lösen, haben diese zwei unterschiedliche Hand im Uhrzeigersinn in den in Fahrtrichtung Gewinde. gesehen rechten Kurbelarm drehen. • Das in Fahrtrichtung linke Pedal hat ein Linksgewinde und ist mit L gekennzeichnet.
Seite 93: Vorbau Und Lenker Prüfen
Montage 5.3.4 Vorbau und Lenker prüfen 5.3.4.1 Verbindungen prüfen 5.3.4.3 Lagerspiel prüfen 1 Vor das Pedelec stellen. Das Vorderrad 1 Die Finger einer Hand um die obere zwischen die Beine klemmen. Die Lenkergriffe Lenkungslagerschale legen. Mit der anderen fassen. Hand die Vorderrad-Bremse ziehen und versuchen, das Pedelec vor und zurück zu 2 Versuchen, den Lenker gegen die Richtung schieben.
Seite 94: Betrieb
Betrieb Betrieb Risiken und Gefährdungen WARNUNG WARNUNG Verletzungen und Tod durch Ablenkung Verletzungen und Tod durch toter Winkel Unkonzentriertheit im Verkehr erhöht das Risiko Andere Staßenteilnehmer wie Busse, LKWs, PKWs eines Unfalls. Dies kann einen Sturz mit starken oder Fußgänger unterschätzen oft die Verletzungen zur Folgen haben.
Seite 95: Sturz Durch Materialermüdung
Betrieb Hinweis VORSICHT Durch Hitze oder direkte Sonneneinstrahlung Sturz durch Materialermüdung kann der Reifenfülldruck über den zulässigen Durch eine intensive Nutzung kann es zu einer Maximaldruck ansteigen. Hierdurch kann der Materialermüdung kommen. Bei einer Reifen zerstört werden. Materialermüdung kann ein Bauteil plötzlich ...
Seite 96: Tipps Für Eine Höhere Reichweite
Betrieb Tipps für eine höhere Reichweite Die Reichweite des Pedelecs hängt von vielen Schaltverhalten Einflussfaktoren ab. Weniger als 20 Kilometer sind mit einer Akku-Ladung ebenso möglich wie  Beim Anfahren und an Steigungen einen deutlich über 100 Kilometer. Vor anspruchsvollen kleinen Gang und eine niedrige Fahrten die Reichweite des Pedelecs testen.
Seite 97: Fehlermeldung
Betrieb Fehlermeldung 8.3.1 Bordcomputer Das Antriebssystem überwacht sich ständig und Code Beschreibung Lösungsansatz zeigt im Falle eines erkannten Fehlers diesen interner Fehler des System neu starten. durch eine Zahl verschlüsselt als Fehlermeldung Akkus Falls das Problem weiterhin an. Abhängig von der Art des Fehlers schaltet sich besteht, Fachhandel kontaktieren.
Seite 98 Betrieb Code Beschreibung Lösungsansatz Code Beschreibung Lösungsansatz Konfigurationsfehler Temperaturfehler System neu starten. System ausschalten, um Das Pedelec befindet den Motor und Akku Falls das Problem weiterhin sich außerhalb des entweder auf den zulässigen besteht, Fachhandel zulässigen Tempera- Temperaturbereich kontaktieren. turbereichs. abkühlen oder aufwärmen Temperaturfehler System ausschalten, um...
Seite 99: Akku
Betrieb 8.3.2 Akku Code Beschreibung Lösungsansatz Der Akku ist durch die „Electronic Cell Protection 821 … unplausible Signale System neu starten. am vorderen Radge- (ECP)″ gegen Tiefentladung, Überladung, Mindestens 2 Minuten eine schwindigkeits- Probefahrt durchführen. Die Sensor. Überhitzung und Kurzschluss geschützt. Bei ABS-Kontrollleuchte muss Sensorscheibe fehlt erlöschen.
Seite 100: Einweisung Und Kundendienst
Betrieb Einweisung und Kundendienst Den Kundendienst führt der ausliefernde 6.5.1 Vorbereitung Fachhandel aus. Er gibt seine Kontaktdaten auf dem Pedelec-Pass dieser Betriebsanleitung an. Um das Pedelec anzupassen werden diese Werk- zeuge benötigt: Spätestens bei der Übergabe des Pedelecs wird der neue Besitzer im Fachhandel über alle Funktionen des Pedelecs persönlich aufgeklärt.
Seite 101: Sitzposition Festlegen
Betrieb 6.5.2 Sitzposition festlegen Ausgangspunkt für eine komfortable Haltung ist Hollandrad Position Cityrad Position die richtige Stellung des Beckens. Steht das Becken falsch, kann es die Ursache für unterschiedlichste Schmerzen im Körper sein, z. B. in der Schulter oder im Rücken. Neigung des Oberkörpers (schwarze, gestrichelte Linie) Aufrechte, fast senkrechte...
Seite 102: Sattelstütze An Körpergewicht Anpassen
Betrieb 6.5.3 Sattelstütze 6.5.4 Sattel 6.5.3.1 Sattelstütze an Körpergewicht 6.5.4.1 Sattel tauschen anpassen Nicht im Preis inbegriffen Nicht im Preis inbegriffen Sättel sind Bauteile, die nach Freigabe des § Sattelstützen sind Bauteile, die nach Freigabe Fahrzeug- oder Teileherstellers getauscht § des Fahrzeug- oder Teileherstellers getauscht werden dürfen.
Seite 103 Betrieb 6.5.4.2 Sattelform festlegen Damensattel Damit sich der Druck optimal auf die weibliche knöcherne Struktur im Sitzbereich verteilt, sollte der Damensattel: • eine weit vorn liegenden Entlastungsöffnung besitzen und • eine breite Sattelflanke in V-Form haben. Abbildung 47: Druckstellen des Sattels, männliche Anatomie Damit sich der Druck optimal auf die männliche knöcherne Struktur im Sitzbereich verteil sollte...
Seite 104: Mit Gelkissen
Betrieb 6.5.4.3 Mindest-Sattelbreite bestimmen Mit Wellpappe Mit Gelkissen 1 Wellpappe auf eine ebene, harte, 1 Gelkissen glätten. ungepolsterte Sitzgelegenheit legen. 2 Gelkissen auf eine ebene, harte, 2 Mittig auf die Wellpappe setzen. ungepolsterte Sitzgelegenheit legen. 3 Mittig auf das Gelkissen setzen. Abbildung 49: Auf die Wellpappe setzen 3 Mit den Händen zusätzlich an der Sitzfläche Abbildung 51: Auf das Gelkissen setzen...
Seite 105: Mit Berechnung
Betrieb Mit Berechnung Je nach Position wird folgender Wert zur Mindest- Sattelbreite hinzugerechent. Hollandrad Position + 4 cm Cityrad Position + 3 cm Trekkingrad Position + 2 cm Sportive Position + 1 cm Triatlon/Zeitfahren + 0 cm Tabelle 24: Sattelbreite berechnen 6.5.4.4 Sattelhärte auswählen Sättel gibt es in den unterschiedlichsten Härtegraden und müssen auf die Nutzung des...
Seite 106: Sattel Ausrichten
Betrieb 6.5.4.6 Sattel ausrichten 4 Eine Probefahrt fahren.  Pedelecfahrende sitzen bei optimaler  Sattel in Fahrtrichtung ausrichten. Dabei mit Sattelhöhe gerade auf dem Sattel. der Sattelspitze am Oberrohr orientieren. • Kippt das Becken im Rhythmus des Pedalierens nach rechts und links, so ist der Sattel zu hoch. •...
Seite 107: Sattelhöhe Mit Fernbedienung Einstellen
Betrieb 6.5.4.9 Sattelposition einstellen Der Sattel lässt sich auf dem Sattelgestell verschieben. Die richtige horizontale Position sorgt für eine optimale Hebelstellung der Beine. Das verhindert Knieschmerzen und schmerzhafte Beckenfehlstellungen. Wenn der Sattel mehr als 10 mm verrückt wird, muss nochmals die Sattelhöhe eingestellt werden, denn beide Einstellungen beeinflussen sich gegenseitig.
Seite 108: Sattelneigung Einstellen
Betrieb 6.5.4.10 Sattelneigung einstellen Um einen optimalen Sitz zu gewährleisten muss die Sattelneigung an die Sitzhöhe, die Sattel- und Lenkerposition und die Sattelform angepasst werden. Hierdurch kann die Fahrposition optimiert werden. Eine waagerechte Position des Sattels verhindert, dass Pedelecfahrende nach vorne oder hinten rutschen.
Seite 109: Lenker Tauschen
Betrieb 6.5.5 Lenker 6.5.5.1 Lenker tauschen 6.5.5.3 Handposition einstellen Die Hand ruht optimal auf dem Lenker, wenn Nicht im Preis inbegriffen Unterarm und Hand in gerader Linie stehen, also das Handgelenk nicht geknickt wird. Dann Lenker sind Bauteile, die nach Freigabe des §...
Seite 110: Lenker Einstellen
Betrieb 6.5.5.4 Lenker einstellen Der Lenker und seine Position bestimmen, in welcher Haltung die Pedelecfahrenden auf dem Pedelec sitzen. 1 Nach gewählter Sitzposition (siehe Kapitel 0.0.2) die Neigung des Oberkörpers und den Oberarm-Oberkörperwinkel bestimmen. 2 Beim Lenkereinstellen die Rückenmuskulatur anspannen. Nur wenn die Rücken- und die Bauchmuskulatur angespannt sind, kann die Wirbelsäule stabilisiert werden und vor Überlastungen schützen.
Seite 111: Vorbau Tauschen
Betrieb 6.5.6 Vorbau 6.5.6.1 Vorbau tauschen 2 Den Lenker auf erforderliche Höhe ausziehen. Mindesteinstecktiefe beachten. Nicht im Preis inbegriffen Lenker-Vorbau Einheiten sind Bauteile, die nach § Freigabe des Fahrzeug- oder Teileherstellers getauscht werden dürfen. Es dürfen nur Vorbauten getauscht werden, die für den E-Bike Einsatz freigegeben sind.
Seite 112: Schaftvorbau Einstellen
Betrieb 6.5.6.5 Schaftvorbau einstellen 6.5.6.6 Ahead-Vorbau einstellen Gilt nur für Pedelecs mit dieser Ausstattung Gilt nur für Pedelecs mit dieser Ausstattung Bei einem Schaftvorbau bilden der Vorbau und Bei einem Ahead-Vorbau wird der Vorbau direkt der Schaft ein fest verbundenes Bauteil, das in auf den Gabelschaft gesteckt, der über den den Gabelschaft geklemmt wird.
Seite 113: Griffe Tauschen
Betrieb 6.5.7 Griffe 6.5.7.1 Griffe tauschen 6.5.7.2 Ergonomische Griffe einstellen Gilt nur für Pedelecs mit dieser Ausstattung Nicht im Preis inbegriffen Griffe mit Schraubklemmung sind Bauteile, die § ohne Freigabe getauscht werden dürfen. Es dürfen nur Griffe getauscht werden, die für den E- Bike Einsatz freigegeben sind.
Seite 114: Reifen
Betrieb 8.5.8 Reifen 8.5.8.1 Fülldruck einstellen Fülldruck (in bar) für Körpergewicht Reifenbreite Es ist unmöglich, eine generelle ca 60 kg ca 80 kg ca 110 kg Fülldruckempfehlung für ein bestimmtes Pedelec oder einen bestimmten Reifen zu geben. Der 25 mm richtige Fülldruck hängt maßgeblich von der 28 mm Gewichtsbelastung auf den Reifen ab.
Seite 115: Bremse
Betrieb 6.5.9 Bremse Die Griffweite der Handbremse lässt sich 6.5.9.3 Position Handbremse ändern anpassen, um eine bessere Erreichbarkeit zu Die korrekte Position der Handbremse verhindert ermöglichen. Ebenfalls kann der Druckpunkt an ein Überstrecken des Handgelenks. Zudem kann den Vorlieben der Pedelecfahrenden angepasst die Bremse beschwerdefrei betätigt werden, ohne werden.
Seite 116: Neigungswinkel Handbremse Ändern
Betrieb 6.5.9.4 Neigungswinkel Handbremse ändern 2 Nach der Tabelle den Neigungswinkel der Bremse einstellen. Die Nerven, die durch den Karpaltunnel verlaufen, sind mit Daumen-, Zeige- und Mittelfinger verbunden. Ein zu steiler oder zu flacher Neigungswinkel der Bremse führt zu einem Knick 20 –...
Seite 117: Griffweite Magura Scheibenbremse Der Handbremse
Betrieb 6.5.9.6 Griffweite MAGURA Scheibenbremse der Handbremse Gilt nur für Pedelecs mit dieser Ausstattung Die Position der Handbremse kann an die WARNUNG Ansprüche des Fahrer oder die Fahrerin anpasst werden. Die Anpassung hat keine Auswirkung auf Sturz durch Fehleinstellung der Griffweite die Position der Bremsbeläge oder den Druckpunkt.
Seite 118: Druckpunkt Magura Der Handbremse
Betrieb 6.5.9.10 Druckpunkt MAGURA der Handbremse Gilt nur für Pedelecs mit dieser Ausstattung Die Druckpunkt-Einstellung wird am Drehknopf WARNUNG eingestellt.  Den Drehknopf in Richtung Plus (+) drehen. Bremsversagen bei Fehleinstellung  Die Handbremse rückt dichter zum Lenker. Wird der Druckpunkt mit Bremsbelägen eingestellt, deren Bremsbeläge und ...
Seite 119: Griffweite Tektro Handbremse Einstellen
Betrieb 6.5.9.6 Griffweite TEKTRO Handbremse einstellen Gilt nur für Pedelecs mit dieser Ausstattung Die Position der Handbremse kann an die Hinweis Ansprüche des Fahrer oder der Fahrerin anpasst werden. Durch das vollständige Entfernen der  2 mm Stellschraube gegen den Uhrzeigersinn Stellschraube werden Bauteile im Inneren der ausdrehen.
Seite 120: Schaltung
Betrieb 6.5.11 Schaltung 6.5.11.1 ENVIOLO Schaltung tauschen Untermenü Erklärung <PREFERENCES> Einstellung der Trittgeschwin- Nicht im Preis inbegriffen digkeit, Tabelle 54: Grundaufbau App „enviolo AUTOMATiQ“ Alle Bauteile der Schaltung (Schaltwerk, § Schalthebel, Dreh-Schaltgriff, Schaltzüge und Um alle Funktionen der App nutzen zu können, Hüllen) dürfen getauscht werden, solange: wird ein kompatibles Smartphone mit der App benötigt.
Seite 121: Trittfrequenz Anpassen Bei Enviolo Automatiq Mode
Betrieb  Die Bluetooth® Verbindung der Hub- Schnittstelle ist aktiviert. Als Information wird die Seriennummer (siehe unter Seite der Hub- Schittstelle) angezeigt. 4 Die App „enviolo AUTOMATiQ“ sucht automatisch nach verfügbaren Geräten. 5 Im Smartphone die aktivierte Hub-Schnittstelle auswählen.  Die Enviolo Nabe ist mit dem Smarthphone gekoppelt.
Seite 122: Fahrlicht
Betrieb 6.5.11 Fahrlicht 6.5.11.1 Scheinwerfer tauschen 6.5.11.2 Rücklicht und (Speichen)-Rückstrahler tauschen Nicht im Preis inbegriffen Nicht im Preis inbegriffen Scheinwerfer dürfen nur nach Freigabe des § Das Rücklicht und die (Speichen)-Rückstrahler § Herstellers bzw. Systemanbieters getauscht dürfen ohne spezielle Freigabe getauscht werden.
Seite 123: Scheinwerfer Einstellen
Betrieb 6.5.11.4 Scheinwerfer einstellen 1 Pedelec frontal an eine Wand stellen. 2 Die Höhe des Scheinwerfers (1) an der Wand mit Kreide markieren. 3 Die halbe Höhe der Scheinwerfers (2) an der Wand mit Kreide markieren. Abbildung 76: Maße an der Wand 4 Pedelec 5 m vor die Wand stellen.
Seite 124: Bordcomputer Und Intuvia 100 Anpassen
Betrieb 6.5.17 Bordcomputer und Intuvia 100 anpassen Mehr Infos Kiox 300 Beschreibung  Der obere Balken der Um alle Funktionen des Antriebssystems nutzen siehe 3.4.4 Ladezustandsanzeige zu können, ist ein Smartphone mit der App eBike Anpassen (Bordcomputer) blinkt blau. Flow erforderlich. Die Verbindung zur App erfolgt siehe 6.5.17 über eine Bluetooth®...
Seite 125: Lock-Funktion Einrichten (Optional)
Betrieb 6.5.17.5 Lock-Funktion einrichten (optional) 6.5.17.6 Batterie einsetzen Mit dem Benutzerkonto kann die Lock-Funktion 1 Batteriefach-Abdeckung auf der Rückseite des aktiviert werden. Dabei wird ein digitaler Bildschirms mit Schlitzschraubendreher nach Schlüssel auf dem Smartphone hinterlegt, der für oben hebeln. den Start des Antriebssystems erforderlich ist. Nach dem Einschalten der Lock-Funktion kann das Pedelec nur in Betrieb genommen werden, wenn...
Seite 126: Bildschirm Einsetzen
Betrieb 6.5.17.7 Bildschirm einsetzen 6.5.17.9 Bildschirm sichern (optional) 1 Die Nasen des Batteriefachs (1) in die Es ist möglich, den Bordcomputer in der Aufnahmeschale (2) der Halterung setzen. Halterung gegen Entnahme zu sichern. Das Einsetzen der Blockierschraube ist kein 2 Bildschirm leicht nach unten drücken. Diebstahlschutz.
Seite 127: Bordcomputer Einstellen
Betrieb 6.5.17.10 Bordcomputer einstellen Seiten öffnen  Den Vorwärts-Taster oder Zurück-Taster Hinweis drücken.  Eine neue Seite wird angezeigt.  Niemals Bordcomputer, Bildschirm-Halter oder Bildschirm als Griff nutzen. Wird das Status-Seite öffnen Pedelec am Bordcomputer, Bildschirm-Halter 1 D i e S T A R T - S E I T E öffnen. oder Bildschirm hochgehoben, Können die Bauteile irreparabel beschädigt werden.
Seite 128: Uhrzeit Einstellen
Betrieb 6.5.17.11 Bordcomputer einstellen 6.5.17.12 Sprache auswählen  Das Pedelec steht still. Die Einstellungen können 1 Untermenü <Sprache> öffnen. während der Fahrt nicht erreicht und angepasst 2 Kurz die Auswahl-Taste drücken, bis die werden. gewünschte Sprache angezeigt wird.  Bildschirm einsetzen.
Seite 129: Einstellungen Zurücksetzen
Betrieb 6.5.17.17Hintergrundbeleuchtung einstellen 6.5.17.19 Einstellungen zurücksetzen 1 Untermenüpunkt <Einstellungen 4 Untermenü <Hintergrundbeleuchtung> öffnen. zurücksetzen> öffnen. 5 Kurz die Auswahl-Taste drücken um die 2 Kurz die Auswahl-Taste drücken um alle Dauer der Hintergrundbeleuchtung nach der Einstellungen auf den Zustand der Betätigung einer Taste zu wählen. Auslieferung zu stellen.
Seite 130: Zubehör
Fussstütze (Sideblades)) wird Rob Family Korb (klein) 08948430 Rob Family Korb (groß) 08948470 Auf dem Rob Family F360 sind zwei Kindersitze Rob Family Korb (vorne) 45500201 auf dem Gepäckträger in zwei Montagevarianten Tabelle 54:Zubehör freigegeben. Der Schwerpunkt des hinteren Kindersitzes darf dabei höchstens 300 mm hinter *Systemkomponenten sind auf den Gepäckträger...
Seite 131: Anhänger
Betrieb  Die Bedienungs- und Sicherheitshinweise zum Das Rob Family F360 ist für den Anhängerbetrieb Kindersitzsystem beachten. freigegeben und ist mit einem Hinweisschild ausgestattet.  Niemals höchstes zulässiges Gesamtgewicht überschreiten. Der Fachhändler berät bei der Auswahl des zum Kind und Pedelec passenden Kindersitzsystems.
Seite 132: Akku Nutzen
Betrieb Akku nutzen  Bevor der Akku herausgenommen oder 3 Das Schloss mit dem Schlüssel offenhalten. eingesetzt wird, Akku und Antriebssystem 4 Akku nach oben drücken (3). ausschalten.  Der Akku rastet hörbar ein. 8.7.1 Akku einsetzen 5 Akku auf festen Sitz in alle Richtungen prüfen. ...
Seite 133: Akku Laden
Betrieb 8.7.3 Akku laden Der Akku kann zum Laden am Pedelec bleiben 4 Nach dem Laden den Akku vom Ladegerät oder herausgenommen werden. Eine trennen. Unterbrechung des Ladevorgangs schädigt den 5 Das Ladegerät vom Netz trennen. Akku nicht. Der Akku ist mit einer Temperaturüberwachung ausgestattet, die ein Aufladen nur im Temperaturbereich zwischen 0 °C und 40 °C zulässt.
Seite 134: Persönliche Schutzausrüstung Und Zubehör Zur Verkehrssicherheit
Betrieb Persönliche Schutzausrüstung und Zubehör zur Verkehrssicherheit Sehen und gesehen werden ist im Straßenverkehr 6 Das weiße Vorderlicht muss funktionieren entscheidend. Zur Teilnahmen am und so eingestellt sein, dass andere Straßenverkehr mit einem sicheren Pedelec Verkehrsteilnehmer nicht geblendet werden. gehören folgende Dinge. Das weiße Vorderlicht und der weiße Reflektor müssen immer sauber sein.
Seite 135: Schnellverstellbaren Vorbau Gerade Stellen
Betrieb 6.10 Schnellverstellbaren Vorbau 6.11 Gepäckträger nutzen gerade stellen VORSICHT Gilt nur für Pedelecs mit dieser Ausstattung 1 Vorbau-Spannhebel öffnen. Sturz durch beladenen Gepäckträger Bei einem beladenen Gepäckträger ändert sich das Fahrverhalten des Pedelecs, insbesondere beim Lenken und Bremsen. Dies kann zum Kontrollverlust führen.
Seite 136: Seitenständer Hochklappen
Betrieb 6.13.1 Leder-Sattel nutzen Sonnen- bzw. UV-Licht schaden der Farbe und führen dazu, dass das Leder austrocknet und ausbleicht.  Pedelec im Schatten parken.  Immer eine Sattelschutz nutzen. Durch Feuchtigkeit kann sich das Leder vom Untermaterial ablösen und sich Schimmel bilden. ...
Seite 137: Sattelhöhe Mit Fernbedienung Einstellen
Betrieb 6.15 Sattelhöhe mit Fernbedienung 6.17 Lenker nutzen einstellen  Gut gepolsterte Fahrradhandschuhe tragen. Gilt nur für Pedelecs mit dieser Ausstattung  Die empfindlichen Bereiche der Handinnenseite werden gestützt. 6.15.1 Sattel absenken  Auf der Fahrt immer wieder die Griffposition variieren.
Seite 138: Bar Ends Nutzen
Betrieb 6.17.2 Bar Ends nutzen Gilt nur für Pedelecs mit dieser Ausstattung Bei normalen Lenkern können zusätzliche Lenkerhörnchen, auch „Bar Ends“ genannt, genutzt werden. Verstellbaren Bar Ends besitzen ein Kugelgelenk, bei dem die optimale Position frei gewählt werden kann.  Bar Ends richtig einstellen. Hierzu müssen Hand, Ellenbogen und Schulter in einer Linie stehen, wenn die Hand zugreift.
Seite 139: Elektrisches Antriebssystem Nutzen
Betrieb 6.19 Elektrisches Antriebssystem nutzen 6.19.1 Elektrisches Antriebssystem Ein-Aus-Taste (Akku) einschalten  Kurz auf die Ein-Aus-Taste (Akku) drücken.  Aller LEDs des Bordcomputer leuchten kurz auf. VORSICHT  Der Ladezustand des Akkus wird mit der Ladezustandsanzeige (Bordcomputer) und der Sturz durch fehlende Bremsbereitschaft eingestellte Unterstützungslevel mit der Das angeschaltete Antriebssystem kann durch Anzeige gewählter Unterstützungsgrad farbig...
Seite 140: Bordcomputer Nutzen
Betrieb 6.20 Bordcomputer nutzen 6.20.3 Fahrlicht nutzen Mehr Infos Kiox 300 Beschreibung  Um das Fahrlicht einzuschalten, siehe 3.4.4 muss das Antriebssystem Hinweis Anpassen eingeschaltet sein. siehe Kapitel 6.5.17 Nutzen  Niemals Bordcomputer, Bildschirm-Halter siehe Kapitel 6.20 oder Bildschirm als Griff nutzen. Wird das Pedelec am Bordcomputer, Bildschirm-Halter oder Bildschirm hochgehoben, Können die Bauteile irreparabel beschädigt werden.
Seite 141: Helligkeit Der Anzeigen Einstellen
Betrieb 6.20.5 Lichthupe nutzen 6.20.7 Schiebehilfe nutzen  Ein anderer Verkehrsteilnehmer gefärdet sich oder andere. VORSICHT  Zweimal kurz hintereinander auf den Fernlichtschalter drücken. Verletzung durch Pedale und Räder  Ein anderer Verkehrsteilnehmer ist darauf Die Pedale und das Antriebsrad drehen sich bei aufmerksam gemacht worden, dass er sich der Nutzung der Schiebehilfe.
Seite 142: Unterstützungsgrad Wählen
Betrieb 6.20.8 Unterstützungsgrad wählen 1 Schiebehilfe-Taste für mehr als 1 Sekunde drücken. Taste gedrückt halten. Mit dem Bordcomputer wird eingestellt, wie stark  Die Ladezustandsanzeige erlischt und weißes der elektrische Antrieb das Treten unterstützt. Der Lauflicht in Fahrtrichtung zeigt die Bereitschaft Unterstützungsgrad kann jederzeit während der Fahrt geändert werden.
Seite 143: Bremse Nutzen
Betrieb 6.21 Bremse nutzen 6.21.1 Handbremse nutzen Gilt nur für Pedelecs mit dieser Ausstattung WARNUNG Sturz durch Bremsversagen Öl oder Schmiermittel auf der Bremsscheibe einer Scheibenbremse bzw. auf der Felge einer Felgenbremse können zu einem totalen Ausfall der Bremse führen. Dies kann einen Sturz mit starken Verletzungen zur Folgen haben.
Seite 144: Enviolo Schaltung Nutzen
Betrieb 8.21 ENVIOLO Schaltung nutzen Gilt nur für Pedelecs mit dieser Ausstattung Die Wahl des passenden Gangs ist Die Nabe lässt sich im Stillstand nicht über die Voraussetzung für körperschonendes Fahren und gesamte Übersetzungsbandbreite schalten. die einwandfreie Funktion des elektrischen Gewöhnlich können 50 % bis 70 % der Antriebssystems.
Seite 145: Manuell Schalten
Betrieb 8.21.1 Manuell schalten 8.21.2 Automatisch schalten Gilt nur für Pedelecs mit dieser Ausstattung Gilt nur für Pedelecs mit dieser Ausstattung Das ENVIOLO AUTOMATiQ-System ist integriert Runterschalten in das elektrische Antriebssystem des Pedelec. Zum Anfahren oder Bergauffahren in ein niedriges Pedelecs mit der ENVIOLO AUTOMATiQ-System Übersetzungsverhältnis schalten.
Seite 146: Parken
Betrieb 8.22 Parken Checkliste nach jeder Fahrt Hinweis Reinigen Durch Hitze oder direkte Sonneneinstrahlung  Beleuchtung und Reflektoren siehe Kapitel 7.2.5 kann der Reifenfülldruck über den zulässigen  Bremse siehe Kapitel 7.2.5 Maximaldruck ansteigen. Hierdurch kann der Reifen zerstört werden. ...
Seite 147: Schnellverstellbaren Vorbau Eindrehen
Betrieb 8.22.1 Schnellverstellbaren Vorbau 8.23 Pedal einklappen eindrehen Gilt nur für Pedelecs mit dieser Ausstattung VORSICHT Zum platzsparenden Abstellen den Quetschung der Finger durch Pedal-Faltriegel schnellverstellbaren Vorbau eindrehen. Der Pedal-Faltriegel arbeitet mit hoher 1 Vorbau-Spannhebel öffnen. Spannkraft. Es besteht die Gefahr, die Finger zu quetschen.
Seite 148: Lock-Funktion Aktivieren
Betrieb 6.27.2 Lock-Funktion aktivieren Gilt nur für Pedelecs mit dieser Ausstattung  Den bei der Einrichtung verwendeten Bordcomputer entfernen.  Die Lock-Funktion ist aktiviert. Das Antriebssystem keine Unterstützung. Das Pedelecs kann aber weiterhin ohne Unterstützung genutzt werden.  Die Antriebseinheit gibt einen Lock-Ton (ein akustisches Signal) ab, solange das Antriebssystem eingeschaltet ist.
Seite 149: Reinigung, Pflege Und Inspektion 9
Reinigen, Pflegen und Inspektion Reinigung, Pflege und Inspektion  Pedelec nach Checklisten reinigen, pflegen und inspizieren. Durch das Einhalten dieser Maßnahmen kann die Betriebssicherheit erhöht, der Verschleiß von Bauteilen vermindert, die Lebensdauer von Bauteilen verlängert und die Sicherheit gewährleistet werden. Checkliste: Vor jeder Fahrt Checkliste: Wöchentliche Arbeiten ...
Seite 150 Reinigen, Pflegen und Inspektion Checkliste: Monatliche Arbeiten Checkliste: Monatliche Arbeiten   Akku reinigen siehe Kapitel 7.3.2 Nabe reinigen siehe Kapitel 7.3.12   Bordcomputer reinigen siehe Kapitel 7.3.1 Rahmen reinigen siehe Kapitel 7.3.4   Bordcomputer reinigen siehe Kapitel 7.3.1 Reifen reinigen siehe Kapitel...
Seite 151 Reinigen, Pflegen und Inspektion Checkliste: Mindestens halbjährliche Arbeiten (oder alle Checkliste: Mindestens halbjährliche Arbeiten (oder alle 1000 km) 1000 km)   Bowdenzüge Schaltung prüfen siehe Kapitel 7.5.11.2 Vorbau pflegen siehe Kapitel 7.4.6   Handbremse pflegen siehe Kapitel 7.4.18.1 Vorbau prüfen siehe Kapitel 7.5.6...
Seite 152 Reinigen, Pflegen und Inspektion VORSICHT WARNUNG Sturz und Fallen bei unbeabsichtigter Sturz durch Bremsversagen Aktivierung Öl oder Schmiermittel auf der Bremsscheibe Bei unbeabsichtigter Aktivierung des elektrischen einer Scheibenbremse bzw. auf der Felge einer Antriebssystems besteht Verletzungsgefahr. Felgenbremse können zu einem totalen Ausfall der Bremse führen.
Seite 153 Reinigen, Pflegen und Inspektion Vor jeder Fahrt Durch das Einhalten dieser Reinigungsanleitung 7.1.5 Gepäckträger prüfen kann der Verschleiß von Bauteilen vermindert, die 1 Pedelec am Rahmen festhalten. Gepäckträger Betriebsdauer erhöht und die Sicherheit gewähr- mit der anderen Hand festhalten. leistet werden. 2 Durch Hin- und Herbewegen des 7.1.1 Schutzeinrichtungen prüfen...
Seite 154: Feder-Sattelstütze Prüfen
Reinigen, Pflegen und Inspektion 7.1.9 Feder-Sattelstütze prüfen  Feder-Sattelstütze ein- und ausfedern.  Treten beim Ein- und Ausfedern ungewöhnliche Geräusche auf oder gibt die Feder-Sattelstütze ohne Widerstand nach Pedelec außer Betrieb nehmen. Fachhandel kontaktieren. 7.1.10 Klingel prüfen 1 Taste der Klingel nach unten drücken. 2 Taste zurückschnellen lassen.
Seite 155: Nach Jeder Fahrt
Reinigen, Pflegen und Inspektion Nach jeder Fahrt Durch das Einhalten dieser Reinigungsanleitung 7.2.4 Pedale reinigen kann der Verschleiß von Bauteilen vermindert, die Betriebsdauer erhöht und die Sicherheit gewähr- leistet werden. Um das Pedelec nach jeder Fahrt zu reinigen,  Pedale mit einer Bürste und Seifenlauge sollten griffbereit liegen: reinigen.
Seite 156: Grundreinigung
Reinigen, Pflegen und Inspektion Grundreinigung Durch das Einhalten der 7.3.2 Akku reinigen Grundreinigungsanleitung kann der Verschleiß von Bauteilen vermindert, die Betriebsdauer erhöht und die Sicherheit gewährleistet werden. Für die Grundreinigung wird benötigt: VORSICHT Werkzeug Reinigungsmittel Brand und Explosion durch Wassereintritt Der Akku ist nur gegen einfaches Spritzwasser Handschuhe Zahnbürste...
Seite 157: Rahmen, Gabel, Gepäckträger Schutzbleche Und Seitenständer Reinigen
Reinigen, Pflegen und Inspektion 7.3.4 Rahmen, Gabel, Gepäckträger 7.3.7 Griffe reinigen Schutzbleche und Seitenständer reinigen 1 Griffe mit Schwamm, Wasser und Seifenlauge reinigen. 2 Bauteil mit Wasser aus einer Gießkanne 1 Je nach Intensität und Hartnäckigkeit der abspülen. Verschmutzung die Bauteile komplett mit 3 Nach der Reinigung Gummigriffe pflegen Spülmittel einweichen.
Seite 158: Sattel Reinigen
Reinigen, Pflegen und Inspektion 7.3.9 Sattel reinigen 7.3.12 Nabe reinigen 1 Den Sattel mit lauwarmem Wasser und einem 1 Schutzhandschuhe anziehen. mit Seifenlauge angefeuchteten Tuch reinigen. 2 Schmutz von Nabe mit Schwamm und 2 Bauteil mit Wasser aus einer Gießkanne Seifenlauge entfernen.
Seite 159: Kassette, Kettenräder Und Umwerfer Reinigen
Reinigen, Pflegen und Inspektion 7.3.16 Bremse reinigen 7.3.14.1 Schalthebel reinigen 7.3.16.1 Handbremse reinigen  Schalthebel vorsichtig mit einem feuchten, weichen Tuch reinigen.  Die Handbremsen vorsichtig mit einem feuchten, weichen Tuch reinigen. 7.3.15 Kassette, Kettenräder und Umwerfer reinigen 7.3.17 Bremsscheibe reinigen 1 Schutzhandschuhe anziehen 2 Kassette, Kettenräder und Umwerfer mit Hinweis...
Seite 160: Kette Reinigen
Reinigen, Pflegen und Inspektion 7.3.19 Kette reinigen Hinweis  Niemals aggressive (säurehaltige) Reiniger, Rostlöser oder Entfetter bei der Reinigung der Kette verwenden.  Niemals Waffenöl oder Rostlösespray nutzen.  Niemals Kettenreinigungsgeräte verwenden oder Kettenreinigungsbäder durchführen.  Kette mit umlaufenden Schutz bei Großer Inspektion reinigen und pflegen lassen.
Seite 161: Rahmen Pflegen
Reinigen, Pflegen und Inspektion Pflege Durch das Einhalten der Pflegeanleitung kann der 7.4.1 Rahmen pflegen Verschleiß von Bauteilen vermindert, die Betriebsdauer erhöht und die Sicherheit gewährleistet werden. Hinweis  Auf Glanzlacken ist Hartwachspolitur oder Schutzwachs besonders beständig. Diese Produkte aus dem Autozubehörhandel sind ungeeignet für matte Lackierungen.
Seite 162: Gepäckträger Pflegen
Reinigen, Pflegen und Inspektion 7.4.3 Gepäckträger pflegen 4 Beim Speedlifter Twist zusätzlich den Entriegelungsbolzen im Speedlifter-Körper einölen. 5 Um die Bedienkraft des Schnellspannhebels zu reduzieren, etwas säurefreies Schmierfett 1 Gepäckträger mit einem Tuch abtrocknen. zwischen den Vorbau Schnellspannhebel und 2 Gepäckträger mit Sprühwachs einsprühen und das Gleitstück geben.
Seite 163: Sattelstütze Pflegen
Reinigen, Pflegen und Inspektion 7.4.9 Sattelstütze pflegen 7.4.11 Leder-Sattel pflegen 1 Verschraubungen vorsichtig mit Sprühwachs konservieren. Dabei darauf achten, dass kein Wachs auf die Metallkontaktflächen kommt. Handelsübliche Leder-Pflegemittel erhält Leder 2 Jährlich die Schutzschicht aus Montagepaste geschmeidig und widerstandsfähig, frischt die der Metallkontaktflächen von Sattelstütze und Farbe auf und verbessert bzw.
Seite 164: Schaltung Pflegen
Reinigen, Pflegen und Inspektion 7.4.14 Schaltung pflegen 7.4.16 Kette pflegen 7.4.14.1 Schaltwerk Gelenkwellen und Schal- pflegen tungsrollen  Zeitungspapier oder Papiertücher zum Auffangen von Kettenöl unterlegen. 1 Hinterrad hochheben.  Gelenkwellen und Schaltungsrollen des 2 Zügig die Kurbel entgegen dem Uhrzeigersinn Schaltwerks und Umwerfers mit Teflon-Spray drehen.
Seite 165: Kette Mit Rundum-Kettenschutz Pflegen
Reinigen, Pflegen und Inspektion 7.4.18 Bremse pflegen 7.4.16.1 Kette mit Rundum-Kettenschutz pflegen 7.4.18.1 Handbremse pflegen  Zeitungspapier oder Papiertücher zum Auffangen von Kettenöl unterlegen. 1 Hinterrad hochheben. Hinweis 2 Zügig die Kurbel entgegen dem Uhrzeigersinn drehen.  Niemals Handbremse mit Entfetter oder Kriechölspray behandeln.
Seite 166: Rad Prüfen
Reinigen, Pflegen und Inspektion Inspektion Zur Inspektion werden folgende Werkzeuge benö- 7.5.1.1 Fülldruck prüfen tigt. Hinweis Handschuhe Bei zu geringem Fülldruck erreicht der Reifen nicht seine Tragfähigkeit. Der Reifen ist nicht Ringschlüssel stabil und kann von der Felge springen. 8 mm, 9 mm,10 mm, 13 mm, 14 mm und 15 mm Bei zu hohem Fülldruck kann der Reifen platzen.
Seite 167 Reinigen, Pflegen und Inspektion Blitzventil 6 Die Ventilkappe festschrauben. Gilt nur für Pedelecs mit dieser Ausstattung 7 Die Felgenmutter mit den Fingerspitzen leicht gegen die Felge schrauben. Der Fülldruck kann beim einfachen Blitzventil  Bei Bedarf Fülldruck korrigieren (siehe nicht gemessen werden. Daher wird der Fülldruck Kapitel 8.5.8.1).
Seite 168: Reifen Prüfen
Reinigen, Pflegen und Inspektion 7.5.1.2 Reifen prüfen 2 Den Verschleiß der Seitenwände prüfen. Treten Risse auf, muss der Reifen gewechselt Beim Fahrradreifen hat das Profil weit weniger werden. Bedeutung als z. B. beim Autoreifen. Daher kann der Reifen, mit Ausnahme von Geländefahrräder Reifen, auch mit abgefahrenem Profil noch weiterbetrieben werden.
Seite 169: Felgen Prüfen
Reinigen, Pflegen und Inspektion 7.5.1.3 Felgen prüfen 7.5.1.5 Nippelbett prüfen Die Nippellöcher können das Reifenbett WARNUNG schwächen.  Prüfen, ob ausgehend von den Nippellöchern Sturz durch abgenutzte Felge Risse auftreten. Eine abgenutzte Felge kann brechen und das  Sind Risse ausgehend von den Nippellöchern Rad blockieren.
Seite 170: Bremssystem Prüfen
Reinigen, Pflegen und Inspektion 7.5.2 Bremssystem prüfen 7.5.2.2 Hydraulisches Bremssystem prüfen VORSICHT 1 Handbremse ziehen und prüfen, ob Bremsflüssigkeit aus den Leitungen, Anschlüssen oder an den Bremsbelägen Sturz durch Versagen der Bremse austritt. Abgefahrene Bremsscheibe und Bremsbeläge sowie fehlendes Hydrauliköl in der Bremsleitung 2 Tritt an einer Stelle Bremsflüssigkeit aus, mindern die Bremsleistung.
Seite 171: Scheibenbremse Prüfen
Reinigen, Pflegen und Inspektion 7.5.2.4 Scheibenbremse prüfen Gilt nur für Pedelecs mit dieser Ausstattung Bremsbeläge prüfen Bremsscheiben prüfen   Prüfen, ob die Stärke der Bremsbeläge an Handschuhe anziehen, da die Bremsscheibe sehr scharf ist. keiner Stelle geringer als 1,8 mm und die von Bremsbelag und Trägerplatte geringer als 1 Bremsscheibe anfassen und durch leichtes 2,5 mm ist.
Seite 172: Rücktrittbremse Prüfen
Reinigen, Pflegen und Inspektion 7.5.2.5 Rücktrittbremse prüfen Gilt nur für Pedelecs mit dieser Ausstattung  An der Rücktrittbremse gibt es scharfe Ecken und Kanten. Handschuhe tragen. 1 Gegenhalter festhalten und prüfen, ob er fest am Hinterbau-Unterrohr sitzt.  Schraube am Gegenhalter festschrauben, wenn sie lose ist.
Seite 173: Riemen Prüfen
Reinigen, Pflegen und Inspektion 7.5.4 Riemen prüfen  Das Zahnprofil ist spitz und die Dicke der Zähne ist abgetragen. Fachhandel kontaktieren. Die Riemenscheibe muss 7.5.4.1 Riemen auf Verschleiß prüfen getauscht werden.  Riemen prüfen auf die Verschleißmerkmale: Abbildung 115: Verschleißmerkmale eines Riemens Abbildung 117: Verschlissenes Zahnprofil 1 Carbon-Zugfasern liegen frei, 2 abgenutzes Gewebe mit sichtbarem Polymer,...
Seite 174 Reinigen, Pflegen und Inspektion Bei jeder dieser Methoden kann die Spannung 1 App aufrufen. entlang des Riemens geringfügig variieren, daher 2 Auf das Spannungssymbol klicken. sollte der Vorgang mehrmals wiederholt werden. 3 Auf MEASURE klicken. Nach jeder Messung das Pedal um eine Vierteldrehung drehen.
Seite 175 Reinigen, Pflegen und Inspektion 3 Prüflehrer mit nur einem Finger ECO-Spannungstester herunterdrücken, bis es mit einem Klick einrastet. Nicht im Preis inbegriffen 1 Messstab mittig auf den Riemen hängen. Abbildung 121: Prüflehre mit Finger herunterdrücken 4 Der Messwert wird dort abgelesen, wo sich die Abbildung 123: Aufgehängter Messstab Linie A und B treffen.
Seite 176: Fahrlicht Prüfen
Reinigen, Pflegen und Inspektion 7.5.5 Fahrlicht prüfen  Leuchten Scheinwerfer oder Rücklicht nicht, 1 Kabelanschlüsse am Scheinwerfer und Pedelec außer Betrieb nehmen. Fachhandel Rücklicht auf Beschädigungen, Korrosion und kontaktieren. festen Sitz prüfen. 4 Pedelec 5 m von der Wand stellen. ...
Seite 177: Vorbau Prüfen
Reinigen, Pflegen und Inspektion 7.5.6 Vorbau prüfen 7.5.9 Sattelstütze prüfen 1 Sattelstütze aus dem Rahmen nehmen.  Der Vorbau und das Schnellspannsystem 2 Sattelstütze auf Korrosion und Risse prüfen. müssen in regelmäßigen Abständen geprüft und gegebenenfalls im Fachhandel eingestellt 3 Sattelstütze wieder einbauen. werden.
Seite 178: Schaltung Prüfen
Reinigen, Pflegen und Inspektion 7.5.11 Schaltung prüfen  Wenn kein Freiraum vorhanden ist oder die Kette an den Speichen bzw. Reifen schleift, 1 Prüfen, ob alle Komponenten der Schaltung Fachhandel kontaktieren. frei von Beschädigungen sind. 5 Prüfen, ob zwischen Schaltwerk bzw. Kette 2 Sind Komponenten beschädigt, Fachhandel und Speichen Freiraum vorhanden ist.
Seite 179: Rohloff Nabe Einstellen
Reinigen, Pflegen und Inspektion 7.5.11.5 ROHLOFF Nabe einstellen 7.5.11.6 Seilzugbetätigte Schaltung, zweizügig einstellen Gilt nur für Pedelecs mit dieser Ausstattung Gilt nur für Pedelecs mit dieser Ausstattung 1 Prüfen, ob Schaltzugspannung so eingestellt  Um eine leichtgängige Schaltung zu erhalten, ist, dass beim Drehen des Schaltgriffs ein die Einstellhülsen unter der Kettenstrebe des Drehspiel von 5 mm spürbar ist.
Seite 180: Enviolo Schaltsystem Kalibrieren
Reinigen, Pflegen und Inspektion 7.5.11.8 ENVIOLO Schaltsystem kalibrieren Kalibrierung starten über das Elektrisches Antriebssystem Bei der Ersteinrichtung, nach einer Systemwartung oder bei Fehlern muss das Optional, wenn der Menüpunkt im ENVIOLO Schaltsystem kalibriert werden. Antriebssystem vorhanden is  Kalibriervorgang über das Elektrische Ohne Werkstatt Antriebssystem starten.
Seite 181: Inspektion Und Wartung
Inspektion und Wartung Inspektion und Wartung Erstinspektion Bauteilabhängige Wartung Hochwertige Bauteile benötigen eine zusätzliche nach 200 km oder 4 Wochen nach dem Kauf Wartung. Die Arbeiten erfordern Fachkenntnisse sowie Spezialwerkzeuge und spezielle Durch Vibrationen beim Fahren können sich Schmiermittel. Wenn die vorgeschriebenen Schrauben und Federn, die bei der Produktion Wartungen und Verfahren nicht ausgeführt des Pedelecs fest angezogen sind, setzen bzw.
Seite 182 Inspektion und Wartung Inspektions- und Wartungsintervalle Federgabel Inspektions- und Wartungsintervalle Sattelstütze SR SUNTOUR Federgabel by.schulz Feder-Sattelstütze  Wartung 1 alle 50 Stunden Wartung nach den ersten  250 km, danach alle 1.500 km  Wartung 2 alle 100 Stunden eightpins Feder-Sattelstütze FOX Federgabel ...
Seite 183 Inspektion und Wartung Inspektions- und Wartungsintervalle Hinterbau-Dämpfer Inspektions- und Wartungsintervalle Nabe ROCKSHOX Hinterbau-Dämpfer SHIMANO 11-Gang-Nabe  Luftkammer-Baugruppe warten alle 50 Stunden interner Ölwechsel und Wartung 1.000 km ab Beginn der Verwendung,  Dämpfer und Feder warten alle 200 Stunden  danach alle 2 Jahre bzw.
Seite 184: Erstinspektion Durchführen
Inspektion und Wartung VORSICHT WARNUNG Gefahr für die Umwelt durch Giftstoffe Verletzung durch beschädigte Bremsen In der Bremsanlage befinden sich giftige und Zur Reparatur der Bremse werden umweltschädliche Schmierstoffe und Öle. Fachkenntnisse und Spezialwerkzeug benötigt. Gelangen diese in die Kanalisation oder das Eine fehlerhafte oder unzulässige Montagearbeit Grundwasser, werden diese vergiftet.
Seite 185 Inspektion und Wartung Große Inspektion durchführen Durch das Einhalten der Inspektions- und Wartungsanleitung kann der Verschleiß von Bauteilen vermindert, die Betriebsdauer erhöht und die Sicherheit gewährleistet werden. Diagnose und Dokumentation Ist-Zustand Maßnahmen bei Komponente Häufigkeit Beschreibung Kriterien Ablehnung Inspektion/War- Annah- Inspektion Tests Ablehnung...
Seite 186 Inspektion und Wartung Maßnahmen bei Komponente Häufigkeit Beschreibung Kriterien Ablehnung Inspektion Tests Wartung Annahme Ablehnung monatlich Reinigung … Kapitel 7.3.7 o.k. Dreck Reinigen monatlich Pflegen Kapitel 7.4.8 … o.k. Unbehandelt Talkum Griffe vor jeder Verschleiß, Befesti- Kapitel 7.1.11 … o.k. fehlt, wackelt Schrauben nachzie- Fahrt...
Seite 187 Inspektion und Wartung Maßnahmen bei Komponente Häufigkeit Beschreibung Kriterien Ablehnung Inspektion Tests Wartung Annahme Ablehnung 6 Monate Wachsen … Kapitel 7.4.10 o.k. Unbehandelt Wachsen 6 Monate Verschleiß Kapitel 7.5.1.3 … o.k. Defekte Felge neue Felge nach Felgen Stückliste monatlich Verschleiß Brems- Kapitel 7.5.2.4 …...
Seite 188 Inspektion und Wartung Maßnahmen bei Komponente Häufigkeit Beschreibung Kriterien Ablehnung Inspektion Tests Wartung Annahme Ablehnung monatlich Reinigung … Kapitel 7.3.8 o.k. Dreck Reinigen 6 Monate Pflegen … Kapitel 7.4.9.2 o.k. Unbehandelt Montagepaste Carbon-Sattel- stütze 6 Monate Komplettreinigung, … Kapitel 8.6.8.1 o.k.
Seite 189 Inspektion und Wartung Maßnahmen bei Komponente Häufigkeit Beschreibung Kriterien Ablehnung Inspektion Tests Wartung Annahme Ablehnung 50 Stun- Entlüftung … siehe Hersteller o.k. 50 Stun- Reinigen … siehe Hersteller o.k. 200 Stun- Entlüftung … siehe Hersteller o.k. ROCKSHOX Feder-Sattel- stütze 200 Stun- Komplettwartung …...
Seite 190 Inspektion und Wartung Maßnahmen bei Komponente Häufigkeit Beschreibung Kriterien Ablehnung Inspektion Tests Wartung Annahme Ablehnung Antrieb/Schaltung Kette/Kassette/ 6 Monate auf Schäden prüfen auf Schäden … o.k. Schaden ggf. befestigen oder Ritzel/Ketten- prüfen neu nach Stückliste blatt Kettenschutz/ 6 Monate auf Schäden prüfen auf Schäden …...
Seite 191 Inspektion und Wartung Maßnahmen bei Komponente Häufigkeit Beschreibung Kriterien Ablehnung Inspektion Tests Wartung Annahme Ablehnung Sonstiges vor jeder Festigkeit Kapitel 7.1.5 … o.k. locker Feste Fahrt monatlich Dreck … Kapitel 7.3.4 o.k. Dreck Reinigen Gepäckträger 6 Monate Pflege … Kapitel 7.4.3 o.k.
Seite 192: Rahmen Inspizieren
Inspektion und Wartung 8.5.1 Rahmen inspizieren 8.5.3 Hinterbau-Dämpfer inspizieren und warten 1 Rahmen auf Risse, Verformungen und Gilt nur für Pedelecs mit dieser Ausstattung Lackschäden prüfen.  Liegen Risse, Verformungen oder Lackschäden vor, Pedelec außer Betrieb WARNUNG nehmen. Neuer Rahmen nach Stückliste. Verletzung durch Explosion 8.5.1.1 Carbon-Rahmen inspizieren Die Luftkammer steht unter Druck.
Seite 193: Getriebenabe Inspizieren
Inspektion und Wartung 8.5.5 Vorbau inspizieren VORSICHT Durch Belastung können sich falsch angezogene Schrauben lösen. Hierdurch kann der Vorbau Gefahr für die Umwelt durch Giftstoffe seinen festen Sitz verlieren. Ein Sturz mit Verletzungen ist die Folge. Im Hinterbau-Dämpfer befinden sich giftige und umweltschädliche Schmierstoffe und Öle.
Seite 194: Achse Mit Schnellspanner Inspizieren
Inspektion und Wartung 8.5.7 Achse mit Schnellspanner  Der Schnellspannhebel liegt bündig am unteren Gehäuse an. inspizieren  Beim Schießen des Schnellspannhebels ist ein leichter Abdruck auf der Handfläche zu sehen. VORSICHT Sturz durch gelösten Schnellspanner Ein defekter oder falsch montierter Schnellspanner kann sich in der Bremsscheibe verfangen und das Rad blockieren.
Seite 195: Gabel Inspizieren
Inspektion und Wartung 8.5.8 Gabel inspizieren 8.5.8.1 Carbon-Federgabel inspizieren Gilt nur für Pedelecs mit dieser Ausstattung WARNUNG 1 Gabel ausbauen. 2 Gabel auf Risse, Verformungen und Verletzung durch Explosion Lackschäden prüfen. Die Luftkammer steht unter Druck. Bei der 3 Bei Lackschäden von Carbon-Federgabeln Wartung des Luftsystems einer defekten zwischen Kratzern in der Lackierung und Federgabel kann diese explodieren und schwere...
Seite 196: Sattelstütze Inspizieren
Inspektion und Wartung 8.5.9 Sattelstütze inspizieren 8.5.9.2 BY.SCHULZ Feder-Sattelstütze inspizieren und fetten Gilt nur für Pedelecs mit dieser Ausstattung WARNUNG 1 Sattelstütze aus dem Rahmen entfernen. Vergiftung durch Schmieröl 2 Schutz- und Sicherheitshülle entfernen. Das Schmieröl der EIGHTPINNS Sattelstütze ist 3 Sattelstütze innen und außen reinigen.
Seite 197: Rs Suntour Feder-Sattelstütze Inspizieren Und Fetten
Inspektion und Wartung 8.5.9.3 RS SUNTOUR Feder-Sattelstütze inspizieren und fetten Gilt nur für Pedelecs mit dieser Ausstattung 1 Sattelstütze aus dem Rahmen entfernen. 2 Schutz- und Sicherheitshülle entfernen. 3 Sattelstütze auf Kratzer, Risse und Brüche untersuchen.  Beschädigte Sattelstütze nach Stückliste wechseln.
Seite 198: Fehlersuche, Störungsbeseitigung Und Reparatur
Fehlersuche, Störungsbeseitigung und Reparatur Fehlersuche, Störungsbeseitigung und Reparatur Schmerzen vermeiden Das Pedelec ist sowohl ein Fortbewegungsmittel als auch ein Sportgerät, das die Gesundheit fördert. Nach den ersten Fahrten kann am nächsten Tag ein Muskelkater entstehen. Niemals sollten jedoch dauerhafte Schmerzen während oder nach einer Fahrt auftreten.
Seite 199: Hüftschmerzen
Fehlersuche, Störungsbeseitigung und Reparatur 9.1.1 Sitzbeschwerden Bei etwa 50 % aller Pedelecfahrenden treten Lösung Sitzbeschwerden auf: • Eine optimale Fahrposition einnehmen • Druckschmerzen der Sitzknochen, (siehe Kapitel 6.5.2). • Schmerzen im unteren Rücken und • Sattelhöhe und -neigung anpassen (siehe •...
Seite 200: Schmerzen In Nacken Und Schulter
Fehlersuche, Störungsbeseitigung und Reparatur 9.1.4 Schmerzen in Nacken und Schulter Durch die nach vorne gebeugte Haltung auf dem Lösung Pedelec lastet das Gewicht des Oberkörpers auf • Eine aufrechtere Fahrposition vermindert den Schultern. Je gestreckter die Position ist, sofort die Schmerzen. desto mehr Belastung tragen die Schultern.
Seite 201: Fußschmerzen
Fehlersuche, Störungsbeseitigung und Reparatur 9.1.7 Knieschmerzen Pedelecfahren ist eine Kniegelenk-Schonende Lösung Sportart und wird für Sportanfänger empfohlen. • Fachhandel kontaktieren. Pedelec Über das Knie werden beim Pedalieren vom anpassen lassen (siehe Kapitel 6.5). Oberschenkel zum Fuß hin sehr große Kräfte Anschließend das Rad vermessen.
Seite 202: Antriebssystem Inuvia
Fehlersuche, Störungsbeseitigung und Reparatur Antriebssystem Inuvia 100 Mehr Infos Intuvia 100 Beschreibung Der Bordcomputer zeigt an, ob kritische Fehler 14 Wenn das Antriebssystem nach Anpassen oder weniger kritische Fehler im Antriebssystem ca. 6 Sekunden nicht starten, den Nutzen auftreten. Ein-Aus-Taster (Bordcomputer) Reinigung mindestens 2 Sekunden drücken.
Seite 203: Fehler Unterstützungsfunktion
Fehlersuche, Störungsbeseitigung und Reparatur 9.3.2 Fehler Unterstützungsfunktion Symptom Ursache / Möglichkeit Abhilfe Es wird keine Ist der Akku ausreichend geladen″ Akkuladung prüfen. Unterstützung Ist der Akku fast leer, aufladen. bereitgestellt. Ist das System eingeschaltet?  Ein-Aus-Taster (Akku) drücken.  Das Antriebssystem startet. Steht der Unterstützungsgrad auf Den Unterstützungsmodus auf eine andere [AUS]?
Seite 204: Fehler Akku
Fehlersuche, Störungsbeseitigung und Reparatur 9.3.3 Fehler Akku Symptom Ursache / Möglichkeit Abhilfe Der Akku verliert schnell Der Akku befindet sich möglicherweise  Alten durch neuen Akku ersetzen. seine Ladung. am Ende seiner Nutzungsdauer. Der Akku kann nicht Ist der Netzstecker des Ladegeräts Netzstecker des Ladegeräts abziehen und erneut einstecken.
Seite 205: Fehler Bildschirm
Fehlersuche, Störungsbeseitigung und Reparatur Symptom Ursache / Möglichkeit Abhilfe  Fachhandel kontaktieren. Der Akku kann nicht eingesetzt werden. Flüssigkeit tritt aus dem  An alle Warnhinweise aus Kapitel 2 Sicherheit halten. Akku aus. Ein ungewöhnlicher Sofort vom Akku entfernen. Geruch ist festzustellen. Sofort Feuerwehr kontaktieren.
Seite 206: Fehler Scheibenbremse Lösen
Fehlersuche, Störungsbeseitigung und Reparatur 9.3.4 Fehler Scheibenbremse lösen Symptom Ursache / Möglichkeit Abhilfe  Fachhandel kontaktieren. Einen City- oder Trekkingreifen Klingeln und Störgeräusche der Fahren mit Geländereifen auf Asphalt. einbauen. Scheibenbremse  Bremsscheibe gründlich mit Spiritus oder Bremsreiniger Verschmutzte oder Verfettete Bremsscheibe reinigen.
Seite 207: Probleme Mit Shimano Nabenschaltung
Fehlersuche, Störungsbeseitigung und Reparatur 9.2.8 Probleme mit SHIMANO Nabenschaltung Symptom Ursache / Möglichkeit Abhilfe Drehen sich die Pedale, Alle Gänge außer 1. ist ein Geräusch zu hören. Wird das Pedelec nach hinten geschoben, ist ein Alle Gänge außer 1. Geräusch zu hören. Beim Schalten treten Geräusche und Alle Gänge.
Seite 208 Fehlersuche, Störungsbeseitigung und Reparatur Symptom Ursache / Möglichkeit Abhilfe Die Räder blockieren,  wenn das Pedelec nach Fachhandel kontaktieren. hinten geschoben wird. Beim Bremsen treten  ungewöhnliche Fachhandel kontaktieren. Geräusche auf. Die Drehung fühlt sich bei  der freien Drehung Fachhandel kontaktieren.
Seite 209: Fehler Freilauf Lösen
Fehlersuche, Störungsbeseitigung und Reparatur 9.3.5 Fehler Freilauf lösen Symptom Ursache / Möglichkeit Abhilfe Nach Montage, Hülle wurde vergessen.  Fachhandel kontaktieren. Korrekte Montage prüfen. Freilauf blockiert Nach Montage, Hülse wurde durch zu  Fachhandel kontaktieren. Länge der Hülse messen. Ist die festes Anziehen der Steckachse Hülse kürzer als 15,4 mm, Hülse tauschen.
Seite 210: Probleme Mit Enviolo Nabenschaltung
Fehlersuche, Störungsbeseitigung und Reparatur 11.2.9 Probleme mit Enviolo Nabenschaltung Symptom Ursache / Möglichkeit Abhilfe  Die Nabe benötigt eine Neujustierung (siehe Reset).  Fachhandel kontaktieren. Den Sitz der Spline Nut und das Unzureichende Nabe oder Drehgriff haben nicht die Anzugsdrehmoment prüfen. Übersetzungsbandbreite gesamte Übersetzungsbandbreite ...
Seite 211 Fehlersuche, Störungsbeseitigung und Reparatur Symptom Ursache / Möglichkeit Abhilfe Wenn die Kalibrierung initiiert wird,  Sicherstellen, dass die richtige Reihenfolge eingehalten wird. passiert nichts Die Taste der Bedieneinheit scheint  Fachhandel kontaktieren. nicht zu funktionieren  Fachhandel kontaktieren. Sicherstellen, dass das Interface Die Kalibrierung startet, die Nabe Kalibrierung startet nicht korrekt auf der Achse platziert ist und die beiden Magnetringe...
Seite 212: Fehler Beleuchtung Lösen
Fehlersuche, Störungsbeseitigung und Reparatur 9.3.6 Fehler Beleuchtung lösen Symptom Ursache / Möglichkeit Abhilfe Die Vorderlicht oder die Pedelec sofort außer Betrieb nehmen. Rücklicht leuchtet nicht Die Projektierung ist möglicherweise auf, selbst wenn der inkorrekt. Die Lampe ist defekt. Fachhandel kontaktieren. Schalter gedrückt wird.
Seite 213: Sonstige Fehler Lösen
Fehlersuche, Störungsbeseitigung und Reparatur 9.3.9 Sonstige Fehler lösen Symptom Ursache / Möglichkeit Abhilfe Beim Drücken eines Betrieb des gedrückten Schalters  Das ist keine Fehlfunktion. Schalters ertönen zwei wurde deaktiviert. Pieptöne und der Schalter kann nicht betätigt werden. Es ertönen drei Pieptöne. Es ist ein Fehler oder eine Warnung ...
Seite 214: Pedelec-Komponenten Bei Installierter Lock-Funktion Tauschen
Fehlersuche, Störungsbeseitigung und Reparatur 9.3.7 Pedelec-Komponenten bei installierter Lock-Funktion tauschen 9.3.7.1 Smartphone tauschen 1 BOSCH eBike-Connect-App auf dem neuen Smartphone installieren. 2 Mit dem selben Konto anmelden, mit dem die Lock-Funktion aktiviert wurde. 3 Bordcomputer mit Smartphone verbinden, während der Bordcomputer eingesetzt ist. ...
Seite 215: Reparaturen Im Fachhandel
Fehlersuche, Störungsbeseitigung und Reparatur Reparaturen im Fachhandel Für viele Reparaturen werden Fachkenntnisse 9.4.3 Federgabel reparieren und Spezialwerkzeuge benötigt. Daher darf nur im Fachhandel Reparaturen durchführt werden, wie: 9.4.3.1 Lackschäden an der Gabel beseitigen • Reifen, Schlauch und Speichen wechseln, 1 Lackschäden mit Schleifpapier der Körnung •...
Seite 216: Fahrlicht Austauschen
Fehlersuche, Störungsbeseitigung und Reparatur 9.4.4 Fahrlicht austauschen  Im Austausch nur Komponenten der entsprechenden Leistungsklasse verwenden. 9.4.5 Scheinwerfer einstellen  Der Scheinwerfer ist so einzustellen, dass ihr Lichtkegel 10 m vor dem Pedelec auf die Fahrbahn fällt (siehe Kapitel 6.4). 9.4.6 Reifenfreiheit Federgabel prüfen Jedes Mal, wenn ein Reifen einer Federgabel...
Seite 217: Wiederverwerten Und Entsorgen
Wiederverwerten und Entsorgen Wiederverwerten und Entsorgen Dieses Gerät ist entsprechend der einer Verwertung zugeführt werden. Durch europäischen Richtlinie 2012/19/EU getrenntes Sammeln und Recycling werden die über Elektro- und Elektronik-Altgeräte Rohstoffreserven geschont und es ist (waste electrical and electronic equipment sichergestellt, dass beim Recycling des Produkts - WEEE) und der Richtlinie für und/oder der Akkus alle Bestimmungen zum Altakkumulatoren (Richtlinie 2006/66/EG)
Seite 218 Wiederverwerten und Entsorgen Abfallart Entsorgung Entsorgen Restmüll Restmülltonne (Graue Tonne) Biologisch abbaubare Schmierstoffe, Restmülltonne (Graue Tonne) Biologisch abbaubare Öle Biologisch abbaubare Ölverschmierte Putzlappen Glühlampen, Halogenleuchtmittel Restmülltonne (Graue Tonne) Gefährlicher Abfall Wiederverwerten Batterien, Akkus Rückgabe an den Akku-Hersteller. Elektrogeräte: Abgabe an kommunale Sammelstelle für Elektroschrott Motor Bordcomputer Bildschirm...
Seite 219: Dokumente
Dokumente Dokumente 11.1 Montageprotokoll Rahmennummer: Datum: Maßnahmen bei Komponenten Beschreibung Kriterien Ablehnung Montage/Inspektion Tests Annahme Ablehnung Vorderrad Montage o.k. locker Schnellspanner justieren Seitenständer Befestigung prüfen Funktionsprüfung o.k. locker Schrauben nachziehen Reifendruck zu niedrig/ zu Bereifung Reifendruckprüfung o.k. Reifendruck anpassen hoch auf Schäden prüfen, Außerbetriebnahme, neuer Rahmen...
Seite 220: Technische Kontrolle, Prüfen Auf Sicherheit, Probefahrt
Dokumente Antrieb/Schaltung Kette/Kassette/Ritzel/ ggf. befestigen oder neu nach auf Schäden prüfen o.k. Schaden Kettenblatt Stückliste Kettenschutz/ auf Schäden prüfen o.k. Schaden neu nach Stückliste Speichenschutz Tretlager/Kurbel Befestigung prüfen o.k. locker Schrauben nachziehen Pedale Befestigung prüfen o.k. locker Schrauben nachziehen Schalthebel Befestigung prüfen Funktionsprüfung o.k.
Seite 221: Inspektions- Und Wartungsprotokoll
Dokumente 11.2 Inspektions- und Wartungsprotokoll Diagnose und Dokumentation Ist-Zustand Datum: Rahmennummer: Maßnahmen bei Bauteil Häufigkeit Beschreibung Kriterien Ablehnung Inspektion Test Annahme Ablehnung Schnellspanner Vorderrad 6 Monate Montage o.k. locker justieren Schrauben Seitenständer 6 Monate Befestigung prüfen Funktionsprüfung o.k. locker nachziehen Reifendruck Reifendruck- Reifendruck...
Seite 222 Dokumente Inspektion Test Annahme Ablehnung Bremsanlage Schrauben Handbremse 6 Monate Befestigung prüfen o.k. locker nachziehen, Bremsflüssigkeit nachfüllen, bei Bremsflüssig- Flüssigkeitsstand Schaden Pedelec 6 Monate nach Jahreszeit o.k. zu wenig keit prüfen außer Betrieb nehmen, neue Bremsschläuche Bremsbeläge, neue Bremsbeläge, Bremsscheibe und Schaden Bremsbeläge 6 Monate...
Seite 223 Dokumente Inspektion Test Annahme Ablehnung Elektrisches Antriebssystem auf Schäden prüfen Funktionsprüfung o.k. keine Anzeige, Neustart, Akku fehlerhafte testen, neue Bordcomputer 6 Monate Darstellung Software, oder neues Bordcomputer, außer Betrieb nehmen, Bedieneinheit auf Funktionsprüfung o.k. keine Neustart, Schäden prüfen Reaktion Bedieneinheit- Bedieneinheit 6 Monate Hersteller...
Seite 224 Dokumente Notizen MY23I01 - b1_1.02_12.10.2023...
Seite 225: Rob Family F360
Dokumente 13.3 Stückliste 13.3.1 Rob Family F360 23-X-0002 Größe: ETRTO 55-584 (27.5 × 2.15 Zoll), Version: SCHWALBE, Big Ben Plus GreenGuard, Reifen (Variable) Größe: ETRTO 55-507 (24 × 2.15 Zoll), Version: Super SCHWALBE, Schwalbe Pick-Up Defense, Schlauch SCHWALBE, AV24 # # Ventil: AV, Ventillänge: #, Größte: ETRTO 40/60-507...
Seite 226 Dokumente BOSCH, Intuvia 100 [BHU3200] Bildschirm (EB13.100.00F) BOSCH, 4A Charger [BPC3400] Ladestrom (max.): 4 A, 220-240 V, siehe Anleitung Ladegerät (EB12.110.001) Ladegerät 2-Finger Bremshebel| Länge: # mm|hydraulische Bremse MAGURA, MT5 Scheibenbremse, 4-Kolben, Bremsscheibe MAGURA, Storm HC Ø 180 mm FUXON, FH-100 EB, Version 2.0 Scheinwerfer (Variable) FUXON, FS-100 EB LED, Integrierter Z-Großflächenrückstrahler, Gepäckträger-...
Seite 227: Bedienungsanleitung Ladegerät
Dokumnete 13.4 Bedienungsanleitung Ladegerät MY23I01 - b1_1.02_12.10.2023...
Seite 228 Dokumnete Standard Charger Fast Charger eBike Battery Charger 36-4/230 Standard Charger BCS220 0 275 007 907 Li-Ion Input: 230V 50Hz 1.5A Output: 36V Use ONLY with BOSCH Li-Ion batteries Made in PRC Robert Bosch GmbH 72757 Reutlingen Germany eBike Battery Charger 36-6/230 Fast Charger BCS250 0 275 007 918 Li-Ion...
Seite 229 Dokumnete Compact Charger %&6 MY23I01 - b1_1.02_12.10.2023...
Seite 230 Dokumnete MY23I01 - b1_1.02_12.10.2023...
Seite 231 Dokumnete MY23I01 - b1_1.02_12.10.2023...
Seite 232 Dokumnete MY23I01 - b1_1.02_12.10.2023...
Seite 233 Dokumnete MY23I01 - b1_1.02_12.10.2023...
Seite 234 Dokumnete MY23I01 - b1_1.02_12.10.2023...
Seite 235 Dokumnete MY23I01 - b1_1.02_12.10.2023...
Seite 236: Glossar
Glossar Glossar Abnutzung Verwendung der Maschine in all ihren Lebensphasen. Quelle: DIN 31051, Abbau des Abnutzungsvorrates (4.3.4), hervorgerufen durch Bremshebel chemische und/oder physikalische Vorgänge. Quelle: ISO DIN 15194:2017, Hebel, mit dem die Abschaltgeschwindigkeit Bremsvorrichtung betätigt wird. Quelle: ISO DIN 15194:2017, Geschwindigkeit, Bremsweg die vom Pedelec zu dem Zeitpunkt erreicht ist, Quelle: ISO DIN 15194:2017, Entfernung, die ein...
Seite 237 Glossar Elektromotorisch unterstütztes Fahrrad, gefederter Rahmen Pedelec Quelle: ISO DIN 15194:2017, Rahmen, der über Quelle: ISO DIN 15194:2017, (en: electrically eine geführte, vertikale Flexibilität verfügt, um die power assisted cycle) Pedelec, ausgerüstet mit Übertragung von Fahrbahnstößen auf den Fahrer Pedalen und einem elektrischen Hilfsmotor, das [sic] zu vermindern.
Seite 238 Glossar höchstes zulässiges Gesamtgewicht maximale Sattelhöhe Quelle: ISO DIN 15194:2017, Gewicht des Quelle: ISO DIN 15194:2017, vertikaler Abstand vollständig zusammengebauten Pedelecs, plus vom Boden bis zu der Stelle, an der die Fahrer [sic] und Gepäck, nach Definition des Sattelfläche von der Achse der Sattelstütze Herstellers.
Seite 239: Wartung
Glossar Not-Halt unwegsames Gelände Quelle: ISO DIN 15194:2017, unebene Quelle: ISO 13850:2015, Funktion oder Signal, Schotterpisten, Waldwege und andere, im vorgesehen um: - aufkommende oder bestehende Allgemeinen abseits der Straßen befindliche Gefahren für Personen, Schäden an der Strecken, auf denen Baumwurzeln und Maschine oder dem Arbeitsgut zu vermindern Felsgestein zu erwarten sind.
Seite 240: Abkürzungen
Glossar 12.1 Abkürzungen Abkürzung Bedeutung/Herleitung Antiblockier-System Bluetooth® Low Energy EPAC Electric Power Assisted Cycle zulässiges Gesamtgewicht Tabelle 46: Abkürzungstabelle 12.2 Vereinfachte Begriffe Zur besseren Lesbarkeit werden folgende Begriffe verwendet: Begriff Bedeutung Betriebsanleitung Originalbetriebsanleitung Dämpfer Hinterbau-Dämpfer Fachhandel Fahrrad-Fachhandel Motor Antriebsmotor, Teilmaschine Riemenantrieb Zahnriemenantrieb Tabelle 47: Tabelle Vereinfachte Begriffe...
Seite 241: Anhang
Elektrolyten — Sicherheitsanforderungen für tragbare gasdichte Sekundärzellen und daraus hergestellte Batterien für die Verwendung in tragbaren Geräten — Teil 2: Lithium-Systeme Köln, 21.09.2023 ……………………………………………………………………………………………… Georg Honkomp, Geschäftsführer HERCULES GmbH *Person, ansässig in der Gemeinschaft, die bevollmächtigt ist, die technischen Unterlagen zusammenzustellen MY23I01 - b1_1.02_12.10.2023...
Seite 242: Konformitätserklärtung Teilmaschine
Anhang Konformitätserklärtung Teilmaschine MY23I01 - b1_1.02_12.10.2023...
Seite 243 Anhang MY23I01 - b1_1.02_12.10.2023...
Seite 244 Anhang MY23I01 - b1_1.02_12.10.2023...
Seite 245: Stichwortverzeichnis
Stichwortverzeichnis Stichwortverzeichnis - reinigen, 157 Druckpunkt, 237 Anziehmomente, 71 Druckstufen-Dämpfung, 39, 40 Abnutzung, 237 Bowdenzug, 48 Dunlop-Ventil siehe Blitzventil Abschaltgeschwindigkeit, 237 - prüfen, 171 Achse, Bremsbeläge, Anziehmoment, 71 eBike Flow, - einfahren, 115 Akku, 53, 237 - anmelden, 120, 124 - prüfen, 172 - entsorgen, 218 Einheiten,...
Seite 246 Stichwortverzeichnis gefedert, 238 Kette, 51 Höhe 34 Lage, 30 - pflegen, 165 Lage, 30 Gabelschaft, 238 - reinigen, 161 Lenkung, 33 Gangschaltung, - spannen, 216 Lenkungslager, 33 - schalten, 145, 147 - tauschen, 216 Lock-Funktion, Geländefahrrad, 238 - warten, 199 - einrichten, 125 Geländereifen, 42 Lage, 51...
Seite 247 Stichwortverzeichnis Patentsattelstütze, 50 - reinigen, 161 Anziehmoment, 82 Pedal, - Spannung prüfen 174 Scheibenbremse, 240 - montieren 92 - Verschleiß prüfen 174 Anziehmoment, 73 - pflegen, 165 Riemenscheibe, 51 Scheinwerfer, - reinigen, 156 Rollenbremse, - einstellen, 123 Anziehmoment, 81 -bremsen, 144 - prüfen, 177 Pedelec, 238 Rückhaltesicherung, 53...
Seite 248 Stichwortverzeichnis Steuersatz siehe Lenkungslager Vorderrad siehe Laufrad Straßenreifen, 42 Vorderradbremse, Systemmeldung, 97 - bremsen, 144 Taste, Wartung, 240 Plus, 127 Winterpause siehe Taster, Betriebspause Ein-Aus (Akku) 53 Wulstkern, 43 Minus, 56, 140 Lage, 41 Plus, 56, 140 Schiebehilfe, 56, 140 Zeitformat, Teileliste, 242 - einstellen, 128...

Hercules ROB FAMILY F360 Originalbetriebsanleitung

Quicklinks

Fehlerbehebung

Verwandte Anleitungen für Hercules ROB FAMILY F360

Inhaltszusammenfassung für Hercules ROB FAMILY F360
