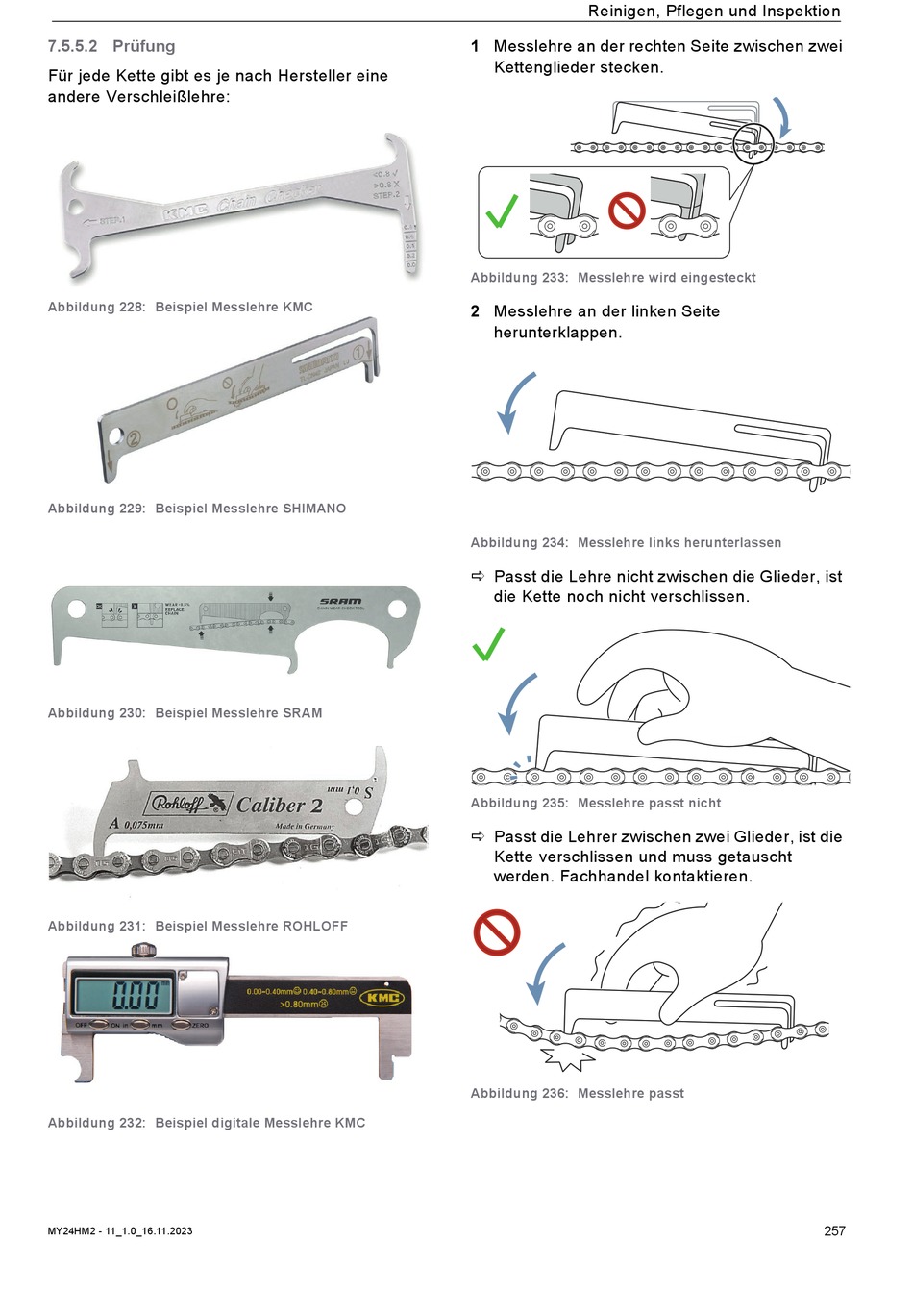

7.5.5.2 Prüfung
Für jede Kette gibt es je nach Hersteller eine
andere Verschleißlehre:
Abbildung 228: Beispiel Messlehre KMC
Abbildung 229: Beispiel Messlehre SHIMANO
Abbildung 230: Beispiel Messlehre SRAM
Abbildung 231: Beispiel Messlehre ROHLOFF
Abbildung 232: Beispiel digitale Messlehre KMC
MY24HM2 - 11_1.0_16.11.2023
Reinigen, Pflegen und Inspektion
1 Messlehre an der rechten Seite zwischen zwei
Kettenglieder stecken.
Abbildung 233: Messlehre wird eingesteckt
2 Messlehre an der linken Seite
herunterklappen.
Abbildung 234: Messlehre links herunterlassen
 Passt die Lehre nicht zwischen die Glieder, ist
die Kette noch nicht verschlissen.
Abbildung 235: Messlehre passt nicht
 Passt die Lehrer zwischen zwei Glieder, ist die
Kette verschlissen und muss getauscht
werden. Fachhandel kontaktieren.
Abbildung 236: Messlehre passt
