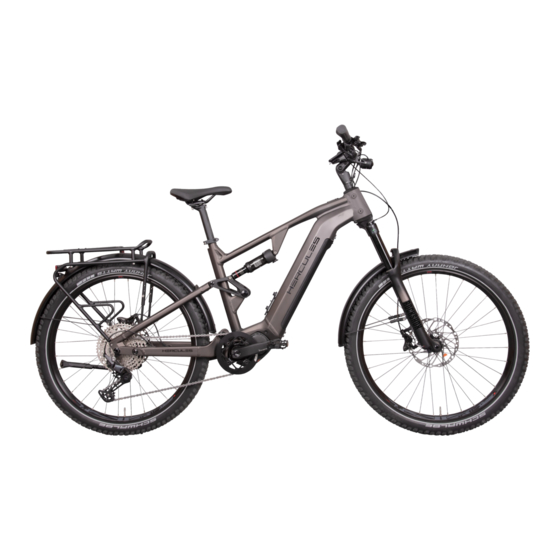

Hercules 23-R-0002 Originalbetriebsanleitung

Mtb- pedelecs mit shimano antrieb
Vorschau ausblenden

Werbung

Quicklinks

Diese Anleitung herunterladen

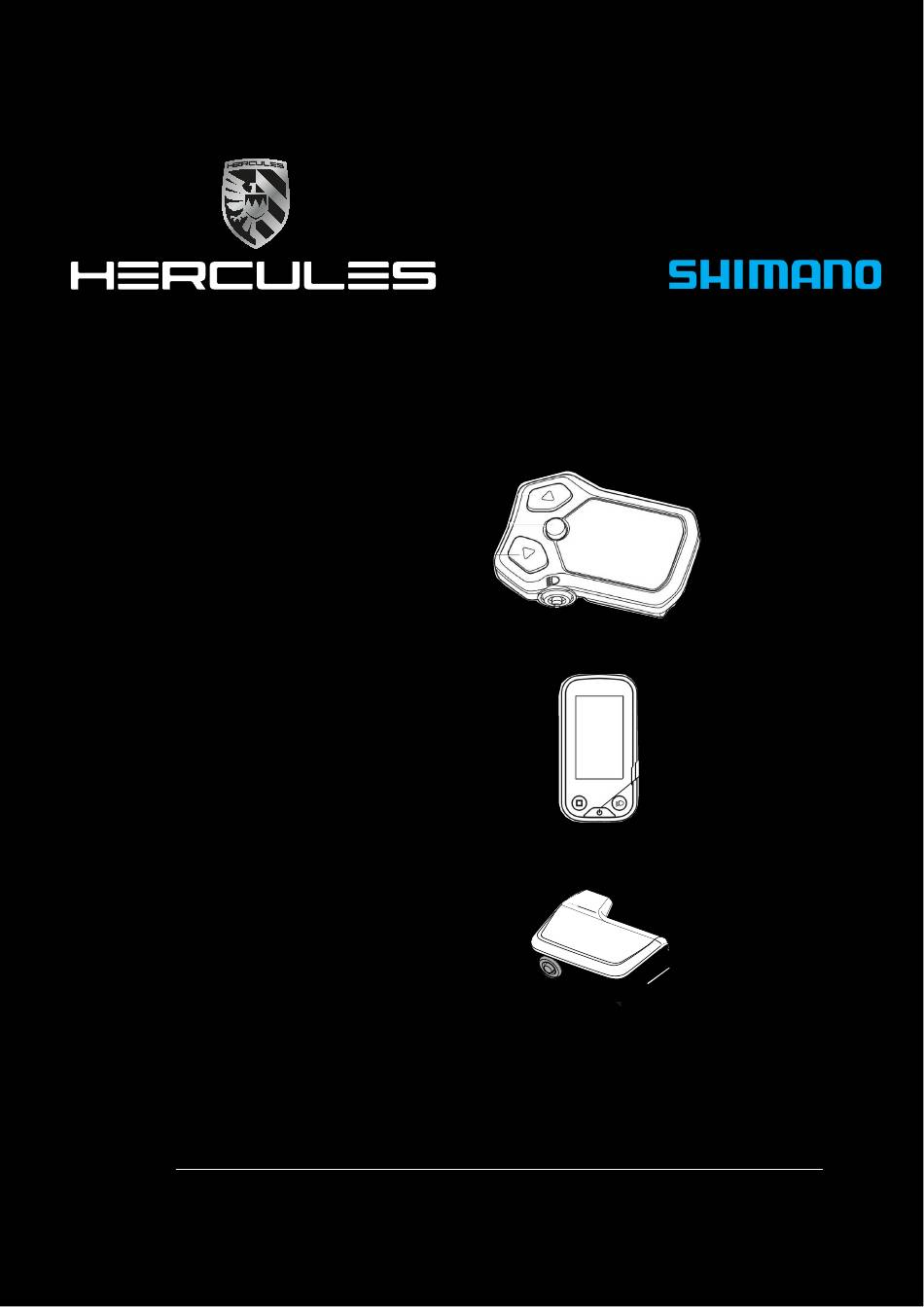

WICHTIG
VOR GEBRAUCH SORGFÄLTIG LESEN
AUFBEWAHREN FÜR SPÄTERES NACHSCHLAGEN
Originalbetriebsanleitung für HERCULES
MTB- Pedelecs mit SHIMANO Antrieb
SHIMANO, SC-E5003
23-R-0002
NOS FS 2.2
23-R-0005
NOS 2.1
23-R-0006
NOS 2.1
24-Q-0078
NOS SUV 2.3
24-Q-0079
NOS SUV 2.3
24-R-0006
NOS FS 2.2
SHIMANO, SC-E6000
23-Q-0039
NOS FS SUV 2.1
23-Q-0040
NOS FS SUV 2.2
23-Q-0041
NOS SUV 2.1
23-Q-0042
NOS SUV 2.1
23-Q-0043
NOS SUV 2.1
23-Q-0044
NOS SUV 2.2
23-Q-0045
NOS SUV 2.2
23-Q-0046
NOS SUV 2.2
SHIMANO, SC-EM800
23-R-0001
NOS FS 2.1
M Y 2 4 H M 2 - 11 _ 1 . 0 _ 1 6 . 11 . 2 0 2 3

Werbung

loading

Verwandte Anleitungen für Hercules 23-R-0002

Inhaltszusammenfassung für Hercules 23-R-0002

  • Seite 1 WICHTIG VOR GEBRAUCH SORGFÄLTIG LESEN AUFBEWAHREN FÜR SPÄTERES NACHSCHLAGEN Originalbetriebsanleitung für HERCULES MTB- Pedelecs mit SHIMANO Antrieb SHIMANO, SC-E5003 23-R-0002 NOS FS 2.2 23-R-0005 NOS 2.1 23-R-0006 NOS 2.1 24-Q-0078 NOS SUV 2.3 24-Q-0079 NOS SUV 2.3 24-R-0006 NOS FS 2.2...
  • Seite 2 Inhaltsverzeichnis Inhaltsverzeichnis Über diese Betriebsanleitung Hersteller Gesetze, Normen und Richtlinien Sprache 1.3.1 Warnhinweise 1.3.2 Textauszeichnungen 1.3.3 Abkürzungen Zu Ihrer Information Ziele der Betriebsanleitung Typennummer und Modell Rahmennummer Betriebsanleitung identifizieren Sicherheit Restrisiko 2.1.1 Brand- und Explosionsgefahr 2.1.2 Elektrischer Schlag 2.1.3 Sturzgefahr 2.1.4 Amputationsgefahr 2.1.5...
  • Seite 3 Inhaltsverzeichnis 3.4.7 Sattelstütze 3.4.8 Mechanisches Antriebssystem 3.4.9 Elektrisches Antriebssystem SHIMANO 3.4.10 Akku SIMPLON 3.4.11 Lenker mit SHIMANO SC-E5003 Bordcomputer 3.4.12 Bordcomputer SC-E6100 3.4.13 Warnhinweise und Fehler 3.4.14 Lenker mit SHIMANO SC-EM800 3.4.15 Handbremse 3.4.16 Schaltung 3.4.17 Federung und Dämpfung an der Gabel 3.4.18 Federung und Dämpfung am Hinterbaudämpfer 3.4.19...
  • Seite 4 Inhaltsverzeichnis 6.4.15 Zugstufen-Dämpfer Hinterbau-Dämpfer einstellen 6.4.16 Fahrlicht 6.4.17 Bordcomputer SHIMANO 5003 anpassen 6.4.18 Bordcomputer einstellen 6.4.19 Bordcomputer SHIMANO 800 anpassen 6.4.20 Einstellungsmenü öffnen 6.4.21 Einstellungsmenü schließen 6.4.22 Externes Gerät verbinden Zubehör 6.5.1 Kindersitz 6.5.2 Anhänger 6.5.3 Handyhalter 6.5.4 Tubeless und Airless Reifen 6.5.5 Federgabel Schraubenfeder 6.5.6...
  • Seite 5 Inhaltsverzeichnis 6.21.4 Reiseinformationen wechseln 6.22 Bremse nutzen 6.22.1 Handbremse nutzen 6.22.2 Rücktrittbremse nutzen 6.23 Schaltung 6.23.1 Kettenschaltung nutzen 6.24 Federung und Dämpfung nutzen 6.24.1 Federung sperren 6.24.2 Druckstufen-Dämpfer der Federgabel einstellen 6.25 Parken 6.25.1 Schnellverstellbaren Vorbau eindrehen Reinigung, Pflege und Inspektion Vor jeder Fahrt 7.1.1 Schutzeinrichtungen prüfen...
  • Seite 6 Inhaltsverzeichnis 7.4.3 Gepäckträger pflegen 7.4.4 Schutzblech pflegen 7.4.5 Seitenständer pflegen 7.4.6 Vorbau pflegen 7.4.7 Lenker pflegen 7.4.8 Griffe pflegen 7.4.9 Sattelstütze pflegen 7.4.10 Felge pflegen 7.4.11 Leder-Sattel pflegen 7.4.12 Nabe pflegen 7.4.13 Speichennippel pflegen 7.4.14 Schaltung pflegen 7.4.15 Pedal pflegen 7.4.16 Kette pflegen 7.4.17...
  • Seite 7 Inhaltsverzeichnis 9.1.6 Schmerzen im Oberschenkel 9.1.7 Knieschmerzen 9.1.8 Fußschmerzen Fehlersuche Antriebssystem SHIMANO 5003 9.2.1 Antriebssystem oder Bildschirm starten nicht 9.2.2 Warnmeldungen und LEDs Unterstützungsfunktion. Akku302 Beleuchtung 9.5.1 Fehler des Bordcomputers Sonstiges 9.6.1 Fehlermeldung SHIMANO 5003 Fehlersuche Antriebssystem SHIMANO 800 9.7.1 Antriebssystem oder Bordcomputer starten nicht 9.7.2 Warn- und Fehlermeldung...
  • Seite 8 Über diese Betriebsanleitung Danke für Ihr Vertrauen! Copyright Geläde-Pedelecs von HERCULES sind © HERCULES GmbH Sportgeräte von höchster Qualität. Sie haben eine gute Wahl getroffen. Endmontage, Beratung und Weitergabe und Vervielfältigung dieser Einweisung werden in Ihrem Fachhandel Bedienungsanleitung sowie Verwertung und durchgeführt.
  • Seite 9 Über diese Betriebsanleitung Über diese Betriebsanleitung Hersteller 1.3.1 Warnhinweise Warnhinweise zeigen gefährliche Situationen und HERCULES GmbH Handlungen an. In der Betriebsanleitung befinden Longericher Straße 2 sich drei Kategorien von Warnhinweisen: D-50739 Köln Tel.: +49 4473 92617 0 WARNUNG Fax: +49 4473 92617 29 E-Mail: info@hercules-bikes.de...
  • Seite 10 Über diese Betriebsanleitung 1.3.3 Abkürzungen Kapitel für Fachpersonal sind blau abgesetzt und mit einem Schraubenschlüssel-Symbol Abkürzung Bedeutung/Herleitung gekennzeichnet. Antiblockier-System In diesen Abschnitten ist das Ziel, dass Bluetooth® Low Energy ausgebildetes Fachpersonal EPAC Electric Power Assisted Cycle (Zweiradmechatroniker, Zweiradmechaniker zulässiges Gesamtgewicht o.
  • Seite 11 Geländefahrzeug Die Identifikationsnummer setzte sich zusammen 23-Q-0046 NOS SUV 2.2 Geländefahrzeug aus der Dokumentennummer, der 23-R-0001 NOS FS 2.1 Geländefahrzeug Veröffentlichungsversion und dem 23-R-0002 NOS FS 2.2 Geländefahrzeug Ausstellungsdatum. 23-R-0005 NOS 2.1 Geländefahrzeug Identifikationsnummer MY24HM2 - 11_1.0_16.11.2023 23-R-0006 NOS 2.1 Geländefahrzeug...
  • Seite 12 Sicherheit Sicherheit Restrisiko Bei Pedelecs gibt es folgende Restrisiken: Niemals falsches Ladegerät nutzen • Brand- und Explosionsgefahr Ladegeräte mit zu hoher Spannung beschädigen • Elektrischer Schlag Akkus. Ein Brand oder eine Explosion können die • Sturzgefahr Folge sein. • Amputationsgefahr ...
  • Seite 13 Sicherheit Defekte Akkus lagern Der Fachhandel entsorgt defekte Akkus.  Defekten Akku im Pedelec in den Fachhandel transportieren.  Bis zur Entsorgung Akku in einem Sicherheitsbehälter nach ADR SV 376, P908 trocken lagern. Abbildung 1: Sicherheitsbehälter, Beispiel  Niemals in der Nähe brennbarer Stoffe lagern.
  • Seite 14 Sicherheit Korrektes Anziehmoment nutzen 2.1.2 Elektrischer Schlag Wird eine Schraube zu fest angezogen, kann sie brechen. Wird eine Schraube zu locker angezogen, kann sie sich lösen. Ein Sturz mit Niemals beschädigte Netz-Bauteile nutzen Verletzungen ist die Folge. Beschädigte Ladegeräte, Stromleitungen und ...
  • Seite 15 Sicherheit Giftige Substanzen 2.2.2 Giftige Stoffe Wenn Stoffe freigesetzt oder verwendet werden, von denen Gefahren für Menschen und Umwelt ausgehen, müssen wirkungsvolle Giftige Stoffe (auch Giftstoff oder Toxikum Schutzmaßnahmen ergriffen werden. genannt), bezeichnen Stoffe, die Lebewesen durch Eindringen in den Organismus ab einer Mögliche Gefährdungen, Belastungen und Gesundheitsgefahren durch: bestimmten, geringen Dosis einen Schaden...
  • Seite 16 Sicherheit Schutzbedürftige Gruppen Defekter Akku Aus beschädigten oder defekten Akkus können  Akkus und Ladegerät von Kindern und Flüssigkeiten und Dämpfe austreten. Auch zu Personen mit verringerten physischen, hohe Temperaturen können dazu führen, dass sensorischen oder mentalen Fähigkeiten oder Flüssigkeiten und Dämpfe aus dem Akku mit mangelnden Erfahrungen und Kenntnissen austreten.
  • Seite 17 Sicherheit Sicherheitskennzeichen und Verhalten im Notfall Sicherheitshinweise 2.8.1 Gefahrensituation im Straßenverkehr Auf dem Typenschild des Pedelecs und des Akkus befinden sich diese Sicherheitskennzeichen und Sicherheitshinweise:  Bei allen Gefahren im Straßenverkehr das Pedelec mit der Bremse (Not-Halt-System) bis zum Stillstand abbremsen. . Symbol Erklärung 2.8.2...
  • Seite 18 Sicherheit Nach Augenkontakt Nach Hautkontakt 1 Augen mindestens 10 Minuten bei geöffnetem 1 Feste Partikel sofort entfernen. Lidspalt unter fließendem Wasser spülen, auch 2 Verunreinigte Kleidung sofort ausziehen. unter den Augenlidern. 3 Betroffenen Bereich mit viel Wasser 2 Bei Beschwerden sofort einen Augenarzt mindestens 15 Minuten spülen.
  • Seite 19 Beschreibung Beschreibung Bestimmungsgemäße Verwendung Alle Handlungsanweisungen und Checklisten in sowie die Vorschriften zur Unfallverhütung und dieser Betriebsanleitung müssen eingehalten zum Umweltschutz des jeweiligen werden. Die Montage von freigegebenem Verwenderlandes müssen beachtet werden. Zubehör durch Fachpersonal ist zulässig. Die Akkus sind ausschließlich für die Pedelec nur im einwandfreien, funktionstüchtigen Stromversorgung des Pedelec-Motors bestimmt Zustand verwenden.
  • Seite 20 Beschreibung 3.1.2 Einsatzgebiet 3.1.2.1 Ab Modeljahr 2024 nach EN 17406 Durchschnitts- Einsatzgebiet geschwindigkeit Untauglichkeit [km/h] Auf normalen, befestigten Oberflächen nutzen, auf denen die Reifen 15 ... 25 • Niemals im Gelände bei durchschnittlicher Geschwindigkeit Bodenkontakt halten sollen, fahren. bei gelegentlichen Sprüngen. •...
  • Seite 21 Beschreibung 3.1.2.2 Bis Modeljahr 2023 Einsatzgebiet ungeeignetes Gebiet Für asphaltierte und gepflasterte Straßen geeignet. Niemals im Gelände fahren und oder Sprünge durch- führen. Für asphaltierte Straßen, Fahrradwege und gut befestigte Niemals im Gelände fahren oder Sprünge über 15 cm Schotterwege geeignet, sowie längere Strecken mit durchführen.
  • Seite 22 Beschreibung Technische Daten Gesamtfahrzeug 3.2.1 Shimano Leistungsabgabe/System 250 W (0,25 kW) Abschaltgeschwindigkeit 25 km/h Ladetemperatur 0 … +45 °C Betriebstemperatur -20 … +45°C Lagertemperatur +10 … +50 °C Temperatur Arbeitsumgebung +15 … +25 °C Lebensdauer 7 Jahre Gewicht siehe Kapitel 3.1.3 siehe Kapitel 3.1.4 Tabelle 10: Technische Daten Pedelec 3.2.1.1 Emissionen...
  • Seite 23 NOS SUV 2.1 23-Q-0043 NOS SUV 2.1 23-Q-0044 NOS SUV 2.2 23-Q-0045 NOS SUV 2.2 23-Q-0046 NOS SUV 2.2 23-R-0001 NOS FS 2.1 23-R-0002 NOS FS 2.2 23-R-0005 NOS 2.1 23-R-0006 NOS 2.1 24-Q-0078 NOS SUV 2.3 24-Q-0079 NOS SUV 2.3 24-R-0005 NOS FS 2.1...
  • Seite 24 Beschreibung 3.2.3 Umgebungsanforderungen 3.2.3.1 SHIMANO Temperaturen unter –10 °C und über +60 °C müssen vermieden werden. Das Pedelec darf in einem Temperaturbereich Ebenfalls sind diese Temperaturen einzuhalten. von -10 °C bis +50 °C gefahren werden. Außerhalb dieses Temperaturbereichs ist die Transporttemperatur -20…+60 °C Leistungsfähigkeit des elektrischen...
  • Seite 25 Beschreibung Typenschild 3.3.1 Modeljahr 24 ZEG Zweirad-Einkaufs- Genossenschaft eG Das Typenschild befindet sich auf dem Rahmen. Longericher Str. 2 50739 Köln, Germany Die genaue Lage des Typenschilds ist in Abbildung TYP: XX-XX-XXX beschrieben. Auf dem Typenschild befinden sich bis zu zwölf EPAC nach EN 15194 Angaben.
  • Seite 26 Beschreibung 3.3.2 Bis Modeljahr 23 Das Typenschild befindet sich auf dem Rahmen. Die genaue Lage des Typenschilds ist in Abbildung ZEG Zweirad-Einkaufs- beschrieben. Auf dem Typenschild befinden sich Genossenschaft eG Longericher Str. 2 bis zu vierzehn Angaben 50739 Köln, Germany Typ: 23-15-2115 EPAC...
  • Seite 27 Beschreibung Bauteile 3.4.1 Übersicht City- und Trekkingfahrrad 21 22 23 24 Abbildung 4: Pedelec von rechts, Beispiel Hinterbaudämpfer Nabe Nabe Sattelstütze Kette Federgabel Sattel Kettenschutz Schutzblech Gepäckträger Tretkurbel Lenkungslager Rücklicht Motor Vorderlicht Reflektor Pedal Lenker Schutzblech Akku Vorbau Hinterradbremse Typenschild Rahmen Seitenständer Vorderradbremse...
  • Seite 28 Beschreibung 3.4.1.1 Komponenten und Reparaturteile NOS FS 2.1 23-R-0001 Diamant Form: Diamant, Größe: 41 cm Form: Diamant, Größe: 44 cm Rahmen SUNRISE, R13/21 Form: Diamant, Größe: 47 cm Form: Diamant, Größe: 50 cm Hinterbau-Dämpfer ROCKSHOX, Deluxe Select (RS-DLX-SEL) Einbaulänge: 210 mm × 55 mm, Dämpfer: R Größe: ETRTO 60-584 (27.5 ×...
  • Seite 29 Beschreibung Hinteres Schaltwerk SHIMANO, DEORE XT RD-M8100-SGS siehe Kapitel # Zahnkranz/Riemenscheibe/ Kassette, 12-Gang, 10-12-14-16-18-21-24-28-33- SHIMANO, DEORE CS-M6100-12 (10-51T) Freilaufrad 39-45-51T (10-51T), siehe Kapitel # Schalthebel SHIMANO, DEORE SL-M6100-IR Schalthebel mit Anzeige, 12-Gang Motor SHIMANO, DU-EP800 siehe Kaitel 3.5.06.1 Bordcomputer SHIMANO, SC-EM800 siehe Kapitel 3.5.2 SHIMANO, SW-300 siehe Kapitel #...
  • Seite 30 Beschreibung 3.4.1.2 Komponenten und Reparaturteile NOS FS 2.2 23-R-0002 Diamant, Trapez, Wave Form: Diamant, Größe: 41 cm Form: Diamant, Größe: 44 cm Rahmen SUNRISE, R13/21 Form: Diamant, Größe: 47 cm Form: Diamant, Größe: 50 cm Hinterbau-Dämpfer ROCKSHOX, Deluxe Select (RS-DLX-SEL) Einbaulänge: 210 mm ×...
  • Seite 31 Beschreibung Ø: 30,9 mm, Federweg: 100 mm/Länge: 200 mm Ø: 30,6 mm, Federweg: 125 mm/Länge: 200 mm Sattelstütze LIMOTEC, A1/RM-04 Ø: 30,6 mm, Federweg: 150 mm/Länge: 200 mm Ø: 30,6 mm, Federweg: 170 mm/Länge: 200 mm Sattelklemme KALLOYUNO, SC-ML1 Ø: 34,9 mm Pedal VP COMPONENTS, VP-469 Kurbelsatz...
  • Seite 32 Beschreibung 3.4.1.3 Komponenten und Reparaturteile 24 NOS FS 2.1 23-R-0006 Diamant SUNRISE, Frame R14RAW Form: Diamant, Größe: 41 cm Form: Diamant, Größe: 44 cm Form: Diamant, Größe: 48 cm Rahmen Form: Diamant, Größe: 52 cm Form: Trapez, Größe: 44 cm Form: Trapez, Größe: 48 cm Form: Trapez, Größe: 52 cm SCHWALBE, Nobby Nic...
  • Seite 33 Beschreibung Kettenrad/Riemenscheibe FSA, Kettenrad/Riemenscheibe FSA, W0164 # Spider siehe Kapitel # Kettenrad/Riemenscheibe FSA, WB496 # Kettenrad, 38T, siehe Kapitel # Kettenrad/Riemenscheibe FSA, WB496 # Kettenrad, 38T, siehe Kapitel # Kettenschutz MR CONTROL, CH-E8-MINI … Hinteres Schaltwerk SHIMANO, DEORE RD-M5120-SGS siehe Kapitel # Zahhnkranz/ SUNRISE, CSMS2.TAZ0.ES0 10-Gang, 11-46T...
  • Seite 34 Beschreibung 3.4.1.4 Komponenten und Reparaturteile NOS 2.1 23-R-0005 Diamant SUNRISE, Frame R14RAW Form: Diamant, Größe: 41 cm Form: Diamant, Größe: 44 cm Form: Diamant, Größe: 48 cm Rahmen Form: Diamant, Größe: 52 cm Form: Trapez, Größe: 44 cm Form: Trapez, Größe: 48 cm Form: Trapez, Größe: 52 cm SCHWALBE, Nobby Nic # Größe: ETRTO 65-584 (27.5 ×...
  • Seite 35 Beschreibung Kette/Riemen SHIMANO, CN-HG541 # Kette, # Glieder, siehe Kapitel # FSA, W0164 # Spider siehe Kapitel # Kettenrad/Riemenscheibe FSA, WB496 # Kettenrad, 38T, siehe Kapitel # Kettenschutz MR CONTROL, CH-E8-MINI … Hinteres Schaltwerk SHIMANO, DEORE RD-M5120-SGS siehe Kapitel # Zahhnkranz/ SUNRISE, CSMS2.TAZ0.ES0 10-Gang, 11-46T...
  • Seite 36 Beschreibung 3.4.1.5 Komponenten und Reparaturteile NOS FS SUV 2.1 23-Q-0039 Diamant Form: Diamant, Größe: 41 Form: Diamant, Größe: 44 Rahmen SUNNY FRM R13/24 NOS FS SUV Form: Diamant, Größe: 47 Form: Diamant, Größe: 50 Hinterbau-Dämpfer SR SUNTOUR, Edge Plus 2CR 210 x 55 Reifen SCHWALBE, Smart Sam...
  • Seite 37 Beschreibung Hinteres Schaltwerk SHIMANO, DEORE XT RD-M8100-SGS siehe Kapitel # Zahnkranz/Riemenscheibe/ Kassette, 12-Gang, 10-12-14-16-18-21-24-28-33- SHIMANO, DEORE CS-M6100-12 (10-51T) Freilaufrad 39-45-51T (10-51T), siehe Kapitel # Schalthebel SHIMANO, DEORE XT SL-M8100-R Schalthebel mit Anzeige, 12 Gang Motor SHIMANO, DU-EP600 siehe Kaitel 3.5.06.1 Bordcomputer SHIMANO, SC-E6100 siehe Kapitel 3.5.2...
  • Seite 38 Beschreibung 3.4.1.6 Komponenten und Reparaturteile NOS FS SUV 2.2 23-Q-0040 Diamant SUNNY FRM R13/24 NOS FS SUV Form: Diamant, Größe: 41 Form: Diamant, Größe: 44 Rahmen Form: Diamant, Größe: 47 Form: Diamant, Größe: 50 Hinterbau-Dämpfer SR SUNTOUR, Edge Plus 2CR 210 x 55 Reifen SCHWALBE, Smart Sam...
  • Seite 39 Beschreibung Hinteres Schaltwerk SHIMANO, DEORE XT RD-M8100-SGS siehe Kapitel # Zahnkranz/Riemenscheibe/ SHIMANO, DEORE CS-M6100-12 (10-51T) Kassette, 12-Gang, 10-12-14-16-18-21-24-28-33- Freilaufrad 39-45-51T (10-51T), siehe Kapitel # Schalthebel SHIMANO, DEORE XT SL-M8100-R Schalthebel mit Anzeige, 12 Gang Motor SHIMANO, DU-EP600 siehe Kaitel 3.5.06.1 Bordcomputer SHIMANO, SC-E6100 siehe Kapitel 3.5.2...
  • Seite 40 Beschreibung 3.4.1.7 Komponenten und Reparaturteile NOS SUV 2.1 23-Q-0041, 23-Q-0042, 23-Q-0043 Diamant, Trapez, Wave Form: Wave, Größe: 41 cm Form: Wave, Größe: 44 cm Rahmen SUNRISE, R14RAW Form: Wave, Größe: 48 cm Form: Wave, Größe: 52 cm Größe: ETRTO 65-584 (27.5 × 2.60 Zoll), Version: Reifen SCHWALBE, Johnny Watts DD, RaceGuard,...
  • Seite 41 Beschreibung FSA, W0164 # Spider siehe Kapitel # FSA, W1155 # Kettenschutz: 36-38T, siehe Kapitel # Kettenrad/Riemenscheibe FSA, WB496 # Kettenrad, 38T, siehe Kapitel # FSA, WB496/W0164 # Kettenrad: 38T/Spider siehe Kapitel # Hinteres Schaltwerk SHIMANO, SLX RD-M7100-SGS siehe Kapitel # Zahnkranz/Riemenscheibe/ Kassette, 12-Gang, 10-12-14-16-18-21-24-28-33- SHIMANO, DEORE CS-M6100-12 (10-51T)
  • Seite 42 Beschreibung 3.4.1.8 Komponenten und Reparaturteile NOS SUV 2.2 23-Q-0044, 23-Q-0045, 23-Q-0046 Diamant, Trapez, Wave Form: Wave, Größe: 41 cm Form: Wave, Größe: 44 cm Form: Wave, Größe: 48 cm Form: Wave, Größe: 52 cm Form: Diamant, Größe: 41 cm Rahmen SUNRISE, Frame R14RAW Form: Diamant, Größe: 44 cm Form: Diamant, Größe: 48 cm...
  • Seite 43 Beschreibung Patentsattelstütze, Ø: 30,9 mm, Länge: 300 mm, siehe Kapitel # Sattelstütze KALLOYUNO, SP719 Patentsattelstütze, Ø: 30,9 mm, Länge: 350 mm, siehe Kapitel # Sattelklemme KALLOYUNO, XC68C Ø: 34,9 mm Pedal VP COMPONENTS, VP-469 Kurbelsatz SAMOX, ET40-F17-SHP80 Tretkurbellänge: 170 mm Kette/Riemen SHIMANO, CN-HG541 # Kette, 120 Glieder, siehe Kapitel #...
  • Seite 44 Beschreibung Glocke, Aluminium mit Kunststoffbasis. NUVO ENTERPRISE, n+1 B508AP Kuppeldurchmesser: 42 mm, Glocke/Hupe WIDEK, E-Bike Glocke Akku-Schloss ABUS, BLO BMZ IT1 XPLUS … Flaschenhalter FIDLOCK, Bike Base Fidlock-System … nicht vorhanden # Information lag zum Zeitpunkt der Erstellung noch nicht vor MY24HM2 - 11_1.0_16.11.2023...
  • Seite 45 Beschreibung 3.4.1.9 Komponenten und Reparaturteile NOS SUV 2.3 24-Q-0078, 24-Q-0079 Diamant, Trapez Form: Diamant, Größe: 41 cm Form: Diamant, Größe: 44 cm Form: Diamant, Größe: 48 cm Rahmen SUNRISE, Frame R14RAW Form: Diamant, Größe: 52 cm Form: Trapez, Größe: 44 cm Form: Trapez, Größe: 48 cm Form: Trapez, Größe: 52 cm SCHWALBE, Nobby Nic...
  • Seite 46 Beschreibung Kette/Riemen SHIMANO, CN-HG541 # Kette, # Glieder, siehe Kapitel # FSA, W0164 # Spider siehe Kapitel # Kettenrad/Riemenscheibe FSA, WB496 # Kettenrad, 38T, siehe Kapitel # Kettenschutz MR CONTROL, CH-E8-MINI … Hinteres Schaltwerk SHIMANO, DEORE RD-M5120-SGS siehe Kapitel # Zahhnkranz/ SUNRISE, CSMS2.TAZ0.ES0 10-Gang, 11-46T...
  • Seite 47 Beschreibung 3.4.2 Fahrwerk Carbon-Rahmen Das Fahrwerk besteht aus zwei Komponenten: Carbon (CFK) ist ein kohlenstoff- bzw. carbonfaserverstärkter Kunststoff aus hochfesten • Rahmen und steifen Fasern. Carbon-Rahmen bestehen aus • Lenkung. mehreren Schichten Carbon mit einer Matrix aus Epoxidharz (EP). Die oberste Schicht wird Sicht- 3.4.2.1 Rahmen Schicht genannt.
  • Seite 48 Beschreibung Körpergröße [cm] Rahmengröße [cm] Körpergröße [cm] Rahmengröße [cm] 155 … 165 43 … 48 160 … 175 46 … 48 165 … 175 165 … 180 48 … 53 49 … 51 175 … 185 53 … 58 170 … 185 52 …...
  • Seite 49 Beschreibung 3.4.2.2 Hinterbau-Dämpfer Der Hinterbau-Dämpfer wird meist bei Geländeräder verbaut und dient dazu, Pedelec und Fahrer vor Stößen und Schwingungen auf unebenen Untergrund zu schützen. Federung Hinterbau-Dämpfer Ein Hinterbau-Dämpfer federt entweder durch Das Hinterrad prallt nicht von der Bodenwelle eine Stahlfeder, durch Luftfederung oder durch oder vom Boden ab, sondern behält beide Federarten.
  • Seite 50 Beschreibung Dämpfung Hinterbau-Dämpfer Nach dem Zusammenstauchen kehrt die Es werden zwei Arten von Dämpfern Federgabel in ihre ursprüngliche Position zurück. unterschieden: Ist ein Dämpfer vorhanden, bremst der Dämpfer • Zugstufen-Dämpfer, die Bewegung ab und verhindert so, dass das • Druckstufen-Dämpfer Federsystem unkontrolliert zurück federt und die Federgabel nach oben und unten zu schwingen beginnt.
  • Seite 51 Beschreibung Druckstufen-Dämpfer Der Druckstufen-Dämpfer steuert die Bei optimaler Einstellung wirkt der Hinterbau- Hubgeschwindigkeit der Druckstufe oder das Dämpfer dem Einfedern entgegen, verbleibt höher Maß, mit welcher der Hinterbau-Dämpfer bei in seinem Federweg und unterstützt dabei, die langsamen Stößen einfedert. Der Druckstufen- Geschwindigkeit beim Befahren des hügeligen Dämpfer beeinflusst das Abfedern von Abschnitts des Geländes beizubehalten.
  • Seite 52 Beschreibung Aufbau ROCKSHOX Deluxe Select Abbildung 9: Aufbau ROCKSHOX Deluxe Select+ Hinterbau-Dämpfer Zugstufen-Einstellrad (Hinterbau-Dämpfer) Luftventil (Hinterbau-Dämpfer) Skala O-Ring MY24HM2 - 11_1.0_16.11.2023...
  • Seite 53 Beschreibung Aufbau SR SUNTOUR Edge Plus 2CR Abbildung 10: Aufbau SUNTOUR Edge Plus 2CR Hinterbau-Dämpfer Luftbehälter Druckstufen-Hebel (Hinterbau-Dämpfer) Zugstufen-Einsteller (Hinterbau-Dämpfer) Luftventil (Hinterbau-Dämpfer) Gesamtlänge O-Ring Dämpfereinheit MY24HM2 - 11_1.0_16.11.2023...
  • Seite 54 Beschreibung 3.4.3 Lenkung Die Komponenten der Lenkung sind: • Lenkungslager, • Vorbau, • Lenker und • Federgabel. 3.4.3.1 Lenkungslager Das Lenkungslager (auch Steuerlager oder Steuersatz genannt) ist das Lagersystem der Gabel im Rahmen. Es wird unterschieden zwischen zwei unterschiedlichen Typen: •...
  • Seite 55 Beschreibung 3.4.3.3 Lenker Das Pedelec wird über den Lenker gesteuert. Der Lenker dient zum Abstützen des Oberkörpers und ist Halterung der Bedien- und Ablesebauteile (siehe Kapitel 0.5.1). Abbildung 14: ohne Federung (1) und mit Federung (2) Dämpfung Nach dem Zusammenstauchen kehrt die Federgabel in ihre ursprüngliche Position zurück.
  • Seite 56 Beschreibung Aufbau Federgabel Abbildung 15: Aufbau Federgabel Gabelschaft Reifenfreiheit SAG Einsteller (ohne Dämpfer) oder Sperre oder Reifen-Höhe Druckknopf Reifen-Durchlaufbreite Gabelkrone Federweg (Federgabel) Seitenansicht Dämpfer-Seite (optional) Einbauhöhe Schnellspanner Versatz (eng. Offset) Einbauabstand (L.O.R) Ausfallende (Federgabel) Steckachse Luftfeder-Seite (optional) Tauchrohr Gabelbrücke (auch untere Gabelkrone genannt) Standrohr Luftventil (bei Luftfedern) oder...
  • Seite 57 Beschreibung Federgabel-Baugruppen Eine Federgabel kann bis zu 3 unterschiedliche Baugruppen besitzen: • Druckstufen-Dämpfer (blau) • Zugstufen-Dämpfer (rot) • Luftfeder bzw. Stahlfeder (orange) Abbildung 17: Innerer Aufbau Stahl-Federgabel Einstellrad SAG Dämpfer-Einsteller Druckstufen-Dämpfer Zugstufen-Dämpfer Zugstufen-Einsteller (Federgabel) Abbildung 16: Innerer Aufbau Luft-Federgabel Stahlfeder Luftventil (Federgabel) Duales Luftfeder- System Kartuschen...
  • Seite 58 Beschreibung Sperre Bei jeder Federgabel kann das Muskelkraft auf. Hierdurch erhöht sich der Zusammenstauchen gesperrt werden. Hierdurch Energieverbrauch und vermindert sich der verhält sich die Federgabel wie eine starre Gabel. Antrieb. Daher ist es sinnvoll auf asphaltierten Wegen und bei Bergauf-Fahrten die Federung zu Sinn einer Federung ist es, Unebenheiten von sperren.
  • Seite 59 Beschreibung Abbildung 20: Optimales Fahrverhalten der Federgabel bei Unebenheiten Zugstufen-Dämpfer Zugstufen-Dämpfer (auch engl. Rebound Bei optimaler Einstellung der Federgabel federt genannt) dämpfen Ausfeder-Bewegungen, also der Dämpfer mit kontrollierter Geschwindigkeit Belastungen auf Zug. aus. Das Rad bleibt bei Unebenheiten in Kontakt mit dem Boden (blaue Linie).
  • Seite 60 Beschreibung Druckstufen-Dämpfer Druckstufen-Dämpfer (auch Kompressions- Bei optimaler Einstellung wirkt die Federgabel in Dämpfer oder engl. Compression genannt) hügligem Gelände dem Einfedern entgegen, dämpfen Einfeder-Bewegungen, also verbleibt höher in ihrem Federweg und hilft, die Belastungen auf Druck. Geschwindigkeit beim Fahren in hügligem Gelände beizubehalten.
  • Seite 61 Beschreibung Lowspeed-Druckstufen-Dämpfer Der Lowspeed-Druckstufen-Dämpfer (auch vom Beim Durchfahren von Bodenwellen wird eine engl. Low speed compression als LSC abgekürzt) langsame Einfeder-Geschwindigkeit der ist ein spezialisierter Druckstufen-Dämpfer. Federgabel erzeugt. Der Lowspeed-Dämpfer steuert in diesen Fahrsituationen positiv das Federverhalten der Federgabel. Abbildung 24: Lowspeed-Bewegungen MY24HM2 - 11_1.0_16.11.2023...
  • Seite 62 Beschreibung Aufbau SR SUNTOUR 3CR-PCS Kartusche Die Suntour 3CR-PCS Kartusche besitzt eine PCS-Dämpferplattform mit • einem Lowspeed Druckstufen-Dämpfer, • einem Zugstufen-Dämpfer. Schwimmend gelagerter Kolben stellen innerhalb der PCS Kartusche durch minimaler Kavation (Bildung und Auflösung von Blasen durch Vermischung von Luft und Öl) eine konsistente Dämpfung bei allen Fahruntergründen zur Verfügung.
  • Seite 63 Beschreibung Aufbau SR SUNTOUR 2CR-PCS Kartusche Die Suntour 3CR-PCS Kartusche besitzt eine PCS-Dämpferplattform mit • einem Lowspeed Druckstufen-Dämpfer, • einem Zugstufen-Dämpfer. Schwimmend gelagerter Kolben stellen innerhalb der PCS Kartusche durch minimaler Kavation (Bildung und Auflösung von Blasen durch Vermischung von Luft und Öl) eine konsistente Dämpfung bei allen Fahruntergründen zur Verfügung.
  • Seite 64 Beschreibung Aufbau SR SUNTOUR LOR Kartusche Die SR Suntour LOR Kartusche besitzt • einen Lowspeed Druckstufen-Dämpfer und 2. 2. • einen Lowspeed Zugstufen-Dämpfer. Vor der Fahrt wird das System am Zugstufen- Einsteller (Federgabel)(1) auf den jeweiligen Untergrund eingestellt. Während der Fahrt kann über das Lowspeed Druckstufen-Einstellrad (2) das Federsystem dem aktuellen Untergrund angepasst werden.
  • Seite 65 Beschreibung Aufbau ROCKSHOX DebonAir™ Kartusche Die Kartusche der DebonAir™ besitzt am oberen Ende das Luftventil (Gabel). Abbildung 28: Luftventil (Gabel) der DebonAir MY24HM2 - 11_1.0_16.11.2023...
  • Seite 66 Beschreibung 3.4.4 Fülldruck Der zulässige Druckbereich ist auf der Reifenflanke angegeben. Er wird in psi oder bar angegeben. Erst durch einen ausreichenden Fülldruck ist der Reifen in der Lage, das Pedelec zu tragen. Der Fülldruck muss an das Körpergewicht angepasst und danach regelmäßig geprüft werden.
  • Seite 67 Beschreibung Karkasse Lauffläche mit Profil Die Karkasse (frz. carcasse, Gerippe) ist das Auf der Außenseite der Karkasse ist eine Lauffläche tragende Gerüst des Reifens. In der Regel aus Gummi aufgebracht. befinden sich 3 Karkassenlagen unter der Auf einer sauberen Straße hat das Profil nur einen Lauffläche.
  • Seite 68 Beschreibung Wulstkern 3.4.4.3 Felge Die Felge ist das Metall- oder Carbon-Profil eines Um die Wulstkerne werden die Karkassen Laufrads, das den Reifen, den Schlauch und das geschlagen. Durch das Umschlagen auf beiden Felgenband verbindet. Die Felge wird über die Seiten entstehen hierdurch 3 Karkassenlagen. Speichen mit der Nabe verbunden.
  • Seite 69 Beschreibung Französisches Ventil 3.4.4.6 Speichennippel Das Französische Ventil (auch Sclaverand-Ventil, Speichennippel sind Schraubelemente mit einem Presta-Ventil oder Rennrad-Ventil genannt) ist die Innengewinde, die auf das Gewinde der Speiche schmalste Variante aller Ventile. Das passen. Durch Drehen der Speichennippel Französische Ventil benötigt eine kleinere werden montierte Speichen gespannt.
  • Seite 70 Beschreibung 3.4.4.7 Nabe Die Nabe befindet sich in der Radmitte. Über die Speichen ist die Nabe mit der Felge und dem Reifen verbunden. Durch die Nabe läuft eine Achse, welche die Nabe vorne mit der Gabel und hinten mit dem Rahmen verbindet. Zentrale Aufgabe der Nabe ist es, die Gewichtskraft des Pedelecs auf die Reifen zu übertragen.
  • Seite 71 Beschreibung 3.4.5 Bremse Das Bremssystem eines Pedelec wird primär über 3.4.5.2 Hydraulische Bremse die Bremshebel am Lenker bedient. In einem geschlossenen Schlauchsystem befindet sich Bremsflüssigkeit. Wird der Bremshebel • Wird der linke Bremshebel gezogen, wird die Bremse am Vorderrad aktiviert. gezogen, wird über die Bremsflüssigkeit die •...
  • Seite 72 Beschreibung 3.4.5.3 Scheibenbremse Abbildung 40: Bremssystem mit Scheibenbremse, Beispiel Bremsbelag Bremsadapter Bremsscheibe Bremshebel Bei einem Pedelec mit einer Scheibenbremse ist die Bremsscheibe mit der Nabe fest verschraubt. Der Bremsdruck wird durch Ziehen des Bremshebels aufgebaut. Über die Bremsflüssigkeit wird der Druck durch die Bremsleitungen an die Zylinder im Bremssattel weitergeleitet.
  • Seite 73 Beschreibung 3.4.6 Sattel Die Aufgabe des Sattels ist es, das Körpergewicht Beim Fahren verteilt sich das Körpergewicht auf aufzunehmen, Halt zu geben und verschiedene die Pedale, den Sattel und den Lenker. Bei einer Fahrpositionen zu ermöglichen. Die Form des aufrechten Haltung trägt die verhältnismäßig Sattels hängt daher vom Körperbau, der Haltung kleine Sattelfläche etwa 75 % des und dem Verwendungszweck des Pedelecs ab.
  • Seite 74 Beschreibung 3.4.6.1 Damensattel 3.4.6.2 Herrensattel Der Abstand zwischen den Sitzbeinhöckern und Im Gegensatz zur weiblichen Anatomie stehen bei der Schambeinfuge ist bei Frauen im Schnitt um Männern die Schambeinkufen deutlich steiler ein Viertel geringer als bei Männern. Deshalb zueinander. Die Schambeinfuge (Symphyse) liegt kann es zu schmerzhaften Druckstellen auf wesentlich höher.
  • Seite 75 Beschreibung 3.4.7 Sattelstütze Sattelstützen dienen nicht nur zur Sattelbefestigung, sondern auch zur exakten Einstellung der optimalen Fahrposition. Die Sattelstütze kann: • die Sitzhöhe im Sitzrohr verstellen, • den Sattel horizontal verstellen mit einer Klemmvorrichtung und • die Neigung des Sattels verstellen durch Schwenken der kompletten Klemmvorrichtung des Sattels.
  • Seite 76 Beschreibung 3.4.7.3 Aufbau LIMOTEC, A1 Die Sattelstütze LIMOTEC A1 ist eine stufenlos höhenverstellbare Sattelstütze. Die Fernbedienung am Lenker senkt die Sattelstütze ab. Hierdurch kann während der Fahrt die Höhe des Sattels einstellt werden, z. B. an einer Ampel. Beide Hände bleiben dabei am Lenker.
  • Seite 77 Beschreibung 3.4.8 Mechanisches Antriebssystem Das Pedelec wird wie ein Fahrrad mit Muskelkraft 3.4.8.1 Aufbau Kettenantrieb angetrieben. Die Kraft, die durch das Treten der Pedale in Fahrtrichtung aufgewendet wird, treibt das vordere Kettenrad an. Über die Kette oder den Riemen wird die Kraft auf das hintere Kettenrad und dann auf das Hinterrad übertragen.
  • Seite 78 Übersicht 3.4.9 Elektrisches Antriebssystem SHIMANO Bluetooth® LE Verbindung Das Pedelec besitzt zusätzlich zum Alle auf dem Bordcomputer angezeigten mechanischen Antriebssystems ein elektrische Informationen können an externe Geräte Antriebssystem. gesendet werden, die Bluetooth® LE Verbindungen unterstützen. 3.4.9.1 SC-E5003 E-TUBE PROJECT für Smartphones und/oder Tablets kann verwendet werden, wenn eine Bluetooth®...
  • Seite 79 Übersicht 3.4.9.3 SC-EM800, SC-EN600, SC-EN610 3.4.9.4 Motor Sobald die benötigte Muskelkraft beim Pedalieren ein bestimmtes Maß übersteigt, schaltet sich der Motor sanft zu und unterstützt das Pedalieren. Die Motorkraft richtet sich nach dem eingestellten Unterstützungsgrad. Das Pedelec verfügt über keinen separaten Not- Halt- oder Not-Aus-Knopf.
  • Seite 80 Übersicht 3.4.10 Akku SIMPLON Der Lithium-Ionen-Akku verfügt über eine innen liegende Schutzelektronik. Diese ist auf das Ladegerät und das Pedelec abgestimmt. Die Temperatur des Akkus wird ständig überwacht. Der Akku ist gegen Tiefentladung, Überladung, Überhitzung und Kurzschluss geschützt. Bei Gefährdung schaltet sich der Akku durch eine Schutzschaltung automatisch ab.
  • Seite 81 Übersicht 3.4.10.1 Bordcomputer SC-E5003 3.4.10.3 Bordcomputer SC-E6100 Der Bordcomputer SC-E6100 steuertsteuert das Der Bordcomputer SHIMANO SC-E5003 steuert Antriebssystem und zeigt auf dem Bildschirm die das Antriebssystem und zeigt auf dem Bildschirm Fahrdaten an. Der Akku versorgt den die Fahrdaten an. Der Akku versorgt den Bordcomputer mit Energie.
  • Seite 82 Beschreibung 3.4.10.5 Bedieneinheit Der Elektrische Antriebssystem wir über den Bordcomputer (II) und die linke Bedieneinheit (I) bedient. Die rechte Bedieneinheit (III) schaltet die Gänge. Abbildung 63: Bedieneinheit 2-Typ Schalter Schalt-Bedieneinheit MTB-Typ Abbildung 60: Übersicht Lage Bedieneinheiten • Schalt-Bedieneinheit 5-Typ-Schalter • Schalt-Bedieneinheit 3-Typ-Schalter, •...
  • Seite 83 Beschreibung 3.4.11 Lenker mit SHIMANO SC-E5003 Bordcomputer Abbildung 65: Detailansicht Lenker mit SHIMANO SC-E5003 Bordcomputer, Beispiel Handbremse Hinterrad Griffe Klingel Fernlichtschalter Scheinwerfer Schalter Bordcomputer Schalthebel Handbremse Vorderrad MY24HM2 - 11_1.0_16.11.2023...
  • Seite 84 Beschreibung 3.4.11.1 Bordcomputer SHIMANO SC-E5003 3.4.11.2 Anzeige Fahrdaten Es können vier unterschiedliche Fahrdaten Das Pedelec wird über vier Tasten am angezeigt werden. Bordcomputer bedient. Anzeige Funktion GEAR aktuell eingestellter Gang (nur sichtbar bei elektronischer Schaltung) RANGE Reichweite für den eingestellten Unterstützungsgrad.
  • Seite 85 Beschreibung 3.4.11.5 Anzeige Wartung Zeigt an, dass eine Wartung erforderlich ist (siehe Kapitel 6.3.3). 3.4.11.6 Anzeige Schiebehilfe Dieses Symbol wird angezeigt, wenn in den Schiebehilfe-Modus gewechselt wird. 3.4.11.7 Anzeige Unterstützungsgrad Zeigt den aktuellen Unterstützungsgrad an. Je stärker der Unterstützungsgrad ist, desto länger ist der Anzeige-Balken.
  • Seite 86 Beschreibung 3.4.11.11Bordcomputer SHIMANO SC-EN500 3.4.11.12Anzeige Fahrdaten Es können vier unterschiedliche Fahrdaten Das Pedelec wird über fünf Tasten am angezeigt werden. Bordcomputer bedient. Anzeige Funktion GEAR aktuell eingestellter Gang (nur sichtbar bei elektronischer Schaltung) RANGE Reichweite für den eingestellten Unterstützungsgrad. Der Bordcomputer berechnet diese Anzeige jedes mal neu aus, wenn der Unterstützungsgrad gewechselt wird.
  • Seite 87 Beschreibung 3.4.11.15Anzeige Wartung Zeigt an, dass eine Wartung erforderlich ist (siehe Kapitel 6.3.3). 3.4.11.16Anzeige Schiebehilfe Dieses Symbol wird angezeigt, wenn in den Schiebehilfe-Modus gewechselt wird. 3.4.11.17Anzeige Unterstützungsgrad Zeigt den aktuellen Unterstützungsgrad an. Je stärker der Unterstützungsgrad ist, desto länger ist der Anzeige-Balken. 3.4.11.18Anzeige Tachometer In der Tachometeranzeige wird die aktuelle Geschwindigkeit angezeigt.
  • Seite 88 Betrieb 3.4.12 Bordcomputer SC-E6100 Abbildung 71: Übersicht Bildschirmanzeige 1 Anzeige Maßeinheit Geschwindigkeit In den Systemeinstellungen kann ausgewählt Abbildung 70: Details Bordcomputer SC-E6100 werden, ob die Geschwindigkeit in Kilometer pro Licht-Taste Stunde [km/h] oder Meilen pro Stunde [Mph] Bildschirm gezeigt wird. Funktions-Taste Ein-Aus-Taste (Bordcomputer).
  • Seite 89 Betrieb 4 Anzeige Bluetooth Reiseinformationen Wird angezeigt, wenn ein externes Gerät mittels Die angezeigten Reiseinformationen können Bluetooth® LE angeschlossen ist. gewechselt werden. Die momentan ausgewählte Reiseinformation wird auf dem Bildschirm 5 Anzeige Licht angezeigt. Es steht zur Wahl: Bei einschalteten Licht wird das Lichtsymbol angezeigt.
  • Seite 90 Betrieb 3.4.13 Warnhinweise und Fehler → SP RA CH E AU SW Ä HL E N SP RA CH E Das Antriebssystem überwacht sich ständig und → F AR BE N AU SW ÄH L EN FA RB OP TI ON zeigt im Falle eines erkannten Fehlers diesen →...
  • Seite 91 Beschreibung 3.4.14 Lenker mit SHIMANO SC-EM800 Abbildung 72: Detailansicht Lenker mit SHIMANO SC-E800 Bordcomputer, Beispiel Handbremse Hinterrad Luftventil Handbremse Vorderrad Lock out Griff Bordcomputer Bedieneinheit Schalthebel MY24HM2 - 11_1.0_16.11.2023...
  • Seite 92 Beschreibung 3.4.14.1 Bordcomputer SHIMANO SC-EM800 3.4.14.2 Hauptbildschirm Nach dem Hochfahren wird der Hauptbildschirm Der Bordcomputer besitzt einen Taster (1) und angezeigt. Der Hauptbildschirm besitzt acht einen Bildschirm (2). Anzeigen: Abbildung 73: Details Bordcomputer SC-EM800 Abbildung 74: Übersicht Hauptbildschirm Funktion Anzeige Gangschaltmodus B EI M FA HR EN Anzeige Gangstufe Anzeige Wartung...
  • Seite 93 Beschreibung 4. Anzeige Wartung 7. Anzeige momentaner Unterstützungsgrad Der ausgewählte Unterstützungsgrad Zeigt an, dass eine Wartung erforderlich ist. unterscheiden sich je nach Pedelec. Je höher der  Den Fachhandel kontaktieren. Unterstützungsgrad ausgewählt wird, desto stärker unterstützt das Antriebssystem das 5. Anzeige Ladezustand (Bordcomputer) Pedalieren.
  • Seite 94 Beschreibung 3.4.14.3 Warnhinweise und Fehler Das Antriebssystem überwacht sich ständig und zeigt im Falle eines erkannten Fehlers diesen durch eine Zahl verschlüsselt als Systemmeldung an. Abhängig von der Art des Fehlers schaltet sich das System gegebenenfalls automatisch ab. Informationen und eine Tabelle von allen Systemmeldungen befindet sich im Kapitel Kapitel 6.3.
  • Seite 95 Beschreibung 3.4.15 Handbremse Links und Rechts am Lenker befindet sich eine Handbremse. Abbildung 75: Handbremse Hinterrad (1) und Vorderrad (2), Beispiel SHIMANO Bremse Die linke Handbremse (2) steuert die Die rechte Handbremse (1) steuert die Vorderradbremse. Hinterradbremse. MY24HM2 - 11_1.0_16.11.2023...
  • Seite 96 Beschreibung 3.4.16 Schaltung 3.4.16.1 SHIMANO Elektrische-Schaltung Schalt-Bedieneinheit 2-Typ-Schalter Gilt nur für Fahrzeuge mit dieser Ausstattung Am Lenker befindet sich entweder eine Schalt- Bedieneinheit oder ein Schalthebel. Je nach Modell können unterschiedliche Schalter vorhanden sein: • Schalt-Bedieneinheit 5-Typ-Schalter • Schalt-Bedieneinheit 3-Typ-Schalter, •...
  • Seite 97 Beschreibung Schalthebel SL-M5100 3.4.16.3Funktionen Schalt-Bedieneinheit links Schalter Funktion Beim Fahren : Maß der Unterstützung erhöhen Beim Einstellen : Cursor bewegen oder Einstellung ändern Beim Fahren : Maß der Unterstützung verringern Beim Einstellen : Cursor bewegen oder Einstellung ändern Beim Fahren : Ausgangsbildschirmanzeige umschalten Beim Einstellen : Bildschirm wechseln / Einstellungsänderungen bestätigen...
  • Seite 98 Beschreibung 3.4.17 Federung und Dämpfung an der Gabel Gilt nur für Fahrzeuge mit dieser Ausstattung 3.4.17.1 SR SUNTOUR Luftventil (Luftfeder) und Einstellrad SAG (Stahlgabel) Modell AIR EQ COIL Adjustable COIL Luftventil (Federgabel) Luftventil (Federgabel) Einstellrad SAG Einstellrad SAG Duales Luftfeder- Standard Luftfeder- Stahlfeder mit System...
  • Seite 99 Beschreibung 3.4.17.2 SR SUNTOUR Sperre der Federung Modell Federgabel CR85 × Mobie34CGO × MobieA32 × × NCX32/NCX × × × × × × NX1/TR-HSI × × × × × × × × × x = vorhanden O = in PCS-Kolben vorhanden Erklärung Hydraulische Sperre mit Rückstoß...
  • Seite 100 Beschreibung 3.4.17.3 SR SUNTOUR Sperre der Federung mit Fernbedienung Modell Federgabel MobieA32 × NCX32/NCX × × NX1/TR-HSI × × × x = vorhanden O = in PCS-Kolben vorhanden Erklärung Sperre mit festem Rückstoß und Fernbedienung MY24HM2 - 11_1.0_16.11.2023...
  • Seite 101 Beschreibung 3.4.17.4 SR SUNTOUR Dämpfer-Einsteller Gilt nur für Fahrzeuge mit dieser Ausstattung R2C2-PCS 3CR-PCS 2CR-PCS RC-PCS Modell RC2-PCS Federgabel Aion Durolux Mobie34 Mobie35 Raidon Zeron35 x = vorhanden O = in PCS-Kolben vorhanden Erklärung Zugstufen-Dämpfer mit Highspeed und Lowspeed Einstellmöglichkeit und High-/Lowspeed Druckstufen-Dämpfer - R2C2-PCS im Kolben-Kompensator-System Zugstufen-Dämpfer mit Lowspeed Einstellmöglichkeit und High/Low Speed Druckstufen-Dämpfer - im Kolben-...
  • Seite 102 Beschreibung LORC-PCS Modell LORC Federgabel Aion Axon Mobie25 Raidon Zeron35 x = vorhanden O = in PCS-Kolben vorhanden Erklärung Zugstufen-Dämpfer mit Lowspeed Einstellmöglichkeit und Lowspeed Druckstufen-Dämpfer mit Sperre - im Kolben- LORC-PCS Kompensator-System LORC Zugstufen-Dämpfer mit Lowspeed Einstellmöglichkeit und Lowspeed Druckstufen-Dämpfer mit Sperre Zugstufen-Dämpfer mit Lowspeed Einstellmöglichkeit mit Sperre MY24HM2 - 11_1.0_16.11.2023...
  • Seite 103 Beschreibung 3.4.17.5 SR SUNTOUR Dämpfer-Einsteller mit Fernbedienung Gilt nur für Fahrzeuge mit dieser Ausstattung Am Lenker befindet sich eine Fernbedienung zum Öffnen und Schließen des Dämpfers. R-3CR-PCS RLRC-PCS RLRC Modell R-2CR-PCS Federgabel Aion Axon Mobie25 Mobie34 Raidon Zeron35 x = vorhanden O = in PCS-Kolben vorhanden Erklärung 3-Stufen Druckstufen-Dämpfer und Zugstufen-Dämpfer mit Lowspeed Einstellmöglichkeit und Sperrmöglichkeit R-3CR-PCS...
  • Seite 104 Beschreibung 3.4.18 Federung und Dämpfung am Hinterbaudämpfer Gilt nur für Fahrzeuge mit dieser Ausstattung 3.4.18.1 SR SUNTOUR Erklärung Druckstufen-Hebel blaues Bedienelement Zugstufen-Einsteller rotes Bedienelement Modell 3 Positionen des Zugstufen- 2 Positionen des Zugstufen- Lowspeed Druckstufen- Lowspeed Zugstufen- Einsteller : Einsteller Hebel und Einsteller •...
  • Seite 105 Beschreibung Modell R-3CR R-2CR RLR/ RLR8 LOR/LOR8 Fernverriegelung mit 3 Fernverriegelung mit 2 RLR: LOR: Lowspeed Positionen des Zugstufen- Positionen des Zugstufen- Fernverriegelung mit Zugstufen-Dämpfer mit 2 Einsteller Einstellers: Zugstufen-Einsteller Positionen des • Sperre • Sperre RLR8 Druckstufen-Hebels: wie RLR mit zusätzlich •...
  • Seite 106 Beschreibung 3.4.19 Ladezustandsanzeige (Akku) 3.4.19.1 Ladezustand Akku prüfen Ladezustandsanzeige mit fünf LEDs Jede LED entspricht etwa 20 % des  Auf die Ein-Aus Taste (Akku) drücken. Ladezustands.  Die LEDs leuchten auf und erlöschen wieder LED 1, 2, 3, 4, 5 Ladezustand nach 5 Sekunden.
  • Seite 107 Transport und Lagern Transport und Lagern Transport 4.1.2 Pedelec transportieren Lithium-Ionen-Akkus speichern große Mengen an Energie. Beim Transport sind daher einige VORSICHT Vorsichtsmaßnahmen zu beachten.  Akku vor dem Transport bzw. der Reise auf ca. Sturz bei unbeabsichtigter Aktivierung 30 % entladen. Bei unbeabsichtigter Aktivierung des elektrischen ...
  • Seite 108 Transport und Lagern 4.1.3 Pedelec versenden 4.1.2.3 Im Nahverkehr Im öffentlichen Personennahverkehr, z. B. im Bus  Privatanwender dürfen Akkus nicht versenden. oder in der S-Bahn, ist die Mitnahme von Nicht auf der Straße und nicht per Luftfracht. Pedelecs normalerweise gegen Lösen eines ...
  • Seite 109 Transport und Lagern Lagern  Wird das Pedelec bis zu vier Wochen nicht  Pedelec, Bordcomputer, Akku und Ladegerät benutzt, den Bordcomputer aus seiner trocken, sauber und vor Sonneneinstrahlung Halterung entnehmen. Den Bordcomputer in geschützt lagern. Um die Lebensdauer zu trockener Umgebung bei Raumtemperatur erhöhen, nicht im Freien lagern.
  • Seite 110 Montage Montage Lieferumfang WARNUNG 1 × vormontiertes Pedelec  Augenverletzungsgefahr 1 × Vorderrad  Durch unsachgemäße Einstellungen von 2 × Pedale  Bauteilen können Probleme auftreten. Hierdurch 2 × Schnellspanner (optional)  können schwere Verletzungen im Gesichtsbereich entstehen. 1 × Ladegerät ...
  • Seite 111 Montage In Betrieb nehmen Da die Erstinbetriebnahme des Pedelecs Spezialwerkzeuge und besondere Fachkenntnisse erfordert, ist diese ausschließlich von geschultem Fachpersonal durchzuführen. Die Praxis zeigt, dass ein unverkauftes Pedelec spontan zu Probefahrten an Kunden abgegeben wird, sobald es fahrbereit aussieht. Es ist sinnvoll, jedes Pedelec nach dem Aufbau sofort in den voll einsatzfähigen Stand zu bringen.
  • Seite 112 Montage 5.3.2 Federsystem an Körpergewicht anpassen Nicht im Preis inbegriffen 5.3.2.1 SR SUNTOUR Federelemente anpassen Nicht im Preis inbegriffen Sattelstützen und Gabeln sind Bauteile, die nach § Freigabe des Fahrzeug- oder Teileherstellers Stahl-Federgabeln und Parallelogramm- getauscht werden dürfen. Sattelstützen von SR SUNTOUR werden in drei Der Tausch von unterschiedlichen Größen und unterschiedlichen Härtegraden für Härten innerhalb einer Produktserie ist für...
  • Seite 113 Montage 5.3.3 LIMOTEC Sattelstütze anpassen Gilt nur für Pedelecs mit dieser Ausstattung Das Körpergewicht über- oder unterschreitet das  Funktionsgewicht der Sattelstütze. 1 Neue LIMOTEC-Sattelstütze mit passendem Funktionsgewicht bestellen. 2 Vorhandene Sattelstütze entfernen. LIMOTEC A1 und A5 tauschen 3 Die Sattelstütze an die Beinlänge mit der Sitzhöhenformel berechnen: Sitzhöhe (SH) = Innenbeinlänge (I) ×...
  • Seite 114 Montage 5.3.4 Rad vorbereiten Auf den Seitenwänden der Reifen befindet sich • Der Laufrichtungspfeil FRONT gibt die empfohlene Rotationsrichtung für das Vorderrad ein Laufrichtungspfeil mit der Aufschrift ROTATION. Auf älteren Reifen lautet die Angabe • Der Laufrichtungspfeil REAR gibt die „DRIVE“.
  • Seite 115 Montage 5.3.5 Rad in SUNTOUR Gabel montieren Gilt nur für Suntour-Gabeln mit dieser Ausstattung 5.3.5.1 Schraubachse (12AH2 und 15AH2) Gilt nur für Suntour-Gabeln mit dieser 4 Sicherungsschraube auf der Nicht- Ausstattung Antriebsseite einsetzen. Vor der Montage ist darauf zu achten, dass der O- ...
  • Seite 116 Montage 5.3.5.2 20 mm Querachse Gilt nur für Suntour-Gabeln mit dieser 2 Querachse mit roten Hebel anziehen. Ausstattung VORSICHT Sturz durch gelöste Querachse Eine defekte oder falsch montierte Querachse kann sich in der Bremsscheibe verfangen und das Rad blockieren. Ein Sturz ist die Folge. ...
  • Seite 117 Montage 5 Lage und Spannkraft des Schnellspannhebels prüfen. Der Schnellspannhebel muss bündig am Federbein anliegen. Abbildung 99: Perfekte Lage des Spannhebels 6 Bei Bedarf die Spannkraft des Spannhebels mit 4 mm Innensechskantschlüssel einstellen. Abbildung 100: Spannkraft des Schnellspanners einstellen 7 Den Schnellspannhebel auf Lage und Spannkraft prüfen.
  • Seite 118 Montage 5.3.5.3 Q-LOC Schnellspanner Gilt nur für Suntour-Gabeln mit dieser Ausstattung 1 Schnellspanner hineinschieben, bis ein Klickgeräusch hörbar ist. Sicherstellen, dass VORSICHT der Flansch ausgedehnt ist. Sturz durch gelösten Schnellspanner Ein defekter oder falsch montierter Schnellspanner kann sich in der Bremsscheibe verfangen und das Rad blockieren.
  • Seite 119 Montage 5.3.6 Pedale montieren Damit sich die Pedale beim Pedalieren nicht 3 Das mit R gekennzeichnete Pedal mit der lösen, haben diese zwei unterschiedliche Hand im Uhrzeigersinn in den in Fahrtrichtung Gewinde. gesehen rechten Kurbelarm drehen. • Das in Fahrtrichtung linke Pedal hat ein Linksgewinde und ist mit L gekennzeichnet.
  • Seite 120 Montage 5.3.7 Vorbau und Lenker prüfen 5.3.7.1 Verbindungen prüfen 5.3.7.3 Lagerspiel prüfen 1 Vor das Pedelec stellen. Das Vorderrad 1 Die Finger einer Hand um die obere zwischen die Beine klemmen. Die Lenkergriffe Lenkungslagerschale legen. Mit der anderen fassen. Hand die Vorderrad-Bremse ziehen und versuchen, das Pedelec vor und zurück zu 2 Versuchen, den Lenker gegen die Richtung schieben.
  • Seite 121 Betrieb Betrieb Risiken und Gefährdungen WARNUNG WARNUNG Verletzungen und Tod durch Ablenkung Verletzungen und Tod durch toter Winkel Unkonzentriertheit im Verkehr erhöht das Risiko Andere Staßenteilnehmer wie Busse, LKWs, PKWs eines Unfalls. Dies kann einen Sturz mit starken oder Fußgänger unterschätzen oft die Verletzungen zur Folgen haben.
  • Seite 122 Betrieb Hinweis VORSICHT Durch Hitze oder direkte Sonneneinstrahlung Sturz durch Materialermüdung kann der Reifenfülldruck über den zulässigen Durch eine intensive Nutzung kann es zu einer Maximaldruck ansteigen. Hierdurch kann der Materialermüdung kommen. Bei einer Reifen zerstört werden. Materialermüdung kann ein Bauteil plötzlich ...
  • Seite 123 Betrieb Tipps für eine höhere Reichweite Die Reichweite des Pedelecs hängt von vielen Schaltverhalten Einflussfaktoren ab. Weniger als 20 Kilometer sind mit einer Akku-Ladung ebenso möglich wie  Beim Anfahren und an Steigungen einen deutlich über 100 Kilometer. Vor anspruchsvollen kleinen Gang und eine niedrige Fahrten die Reichweite des Pedelecs testen.
  • Seite 124 Betrieb Einweisung und Kundendienst 6.4.1 Vorbereitung Den Kundendienst führt der ausliefernde Fachhandel aus. Er gibt seine Kontaktdaten auf dem Pedelec-Pass dieser Betriebsanleitung an. Um das Pedelec anzupassen werden diese Werk- zeuge benötigt: Spätestens bei der Übergabe des Pedelecs wird der neue Besitzer im Fachhandel über alle Funktionen des Pedelecs persönlich aufgeklärt.
  • Seite 125 Betrieb 6.4.2 Fahrposition Ausgangspunkt für eine komfortable Haltung ist Das Becken steht falsch, wenn es ein wenig nach die richtige Stellung des Beckens. Steht das hinten kippt. Die Wirbelsäule wird hierdurch rund Becken falsch, kann es die Ursache für und kann nicht mehr optimal einfedern. unterschiedlichste Schmerzen im Körper sein, Je nach Pedelec-Art, körperlicher Fitness und z.
  • Seite 126 Betrieb Hollandrad Position Cityrad Position Trekkingrad Position Sportive Position Aufrechte, fast senk- Leicht geneigter Ober- Deutlich geneigter Ober- Stark geneigter Ober- rechte Haltung, körper, körper, körper, Neigung des fast 90° 60° … 70° 30° … 60° 15° … 30° Oberkörpers Rückenwinkel.
  • Seite 127 Betrieb 6.4.3 Sattelstütze 6.4.4 Sattel 6.4.3.1 Sattelstütze an Körpergewicht 6.4.4.1 Sattel tauschen anpassen Nicht im Preis inbegriffen Nicht im Preis inbegriffen Sättel sind Bauteile, die nach Freigabe des § Sattelstützen sind Bauteile, die nach Freigabe Fahrzeug- oder Teileherstellers getauscht § des Fahrzeug- oder Teileherstellers getauscht werden dürfen.
  • Seite 128 Betrieb 6.4.4.2 Sattelform festlegen Damensattel Damit sich der Druck optimal auf die weibliche knöcherne Struktur im Sitzbereich verteilt, sollte der Damensattel: • eine weit vorn liegenden Entlastungsöffnung besitzen und • eine breite Sattelflanke in V-Form haben. Abbildung 110: Druckstellen des Sattels, männliche Anatomie Damit sich der Druck optimal auf die männliche knöcherne Struktur im Sitzbereich verteil sollte...
  • Seite 129 Betrieb 6.4.4.3 Mindest-Sattelbreite bestimmen Mit Wellpappe Mit Gelkissen 1 Wellpappe auf eine ebene, harte, 1 Gelkissen glätten. ungepolsterte Sitzgelegenheit legen. 2 Gelkissen auf eine ebene, harte, 2 Mittig auf die Wellpappe setzen. ungepolsterte Sitzgelegenheit legen. 3 Mittig auf das Gelkissen setzen. Abbildung 112: Auf die Wellpappe setzen 3 Mit den Händen zusätzlich an der Sitzfläche Abbildung 114: Auf das Gelkissen setzen...
  • Seite 130 Betrieb Mit Berechnung Je nach Position wird folgender Wert zur Mindest- Sattelbreite hinzugerechent. Hollandrad Position + 4 cm Cityrad Position + 3 cm Trekkingrad Position + 2 cm Sportive Position + 1 cm Triatlon/Zeitfahren + 0 cm Tabelle 46: Sattelbreite berechnen 6.4.4.4 Sattelhärte auswählen Sättel gibt es in den unterschiedlichsten Härtegraden und müssen auf die Nutzung des...
  • Seite 131 Betrieb 6.4.4.6 Sattel ausrichten 4 Eine Probefahrt fahren.  Pedelecfahrende sitzen bei optimaler  Sattel in Fahrtrichtung ausrichten. Dabei mit Sattelhöhe gerade auf dem Sattel. der Sattelspitze am Oberrohr orientieren. • Kippt das Becken im Rhythmus des Pedalierens nach rechts und links, so ist der Sattel zu hoch. •...
  • Seite 132 Betrieb 6.4.4.9 Sattelposition einstellen Der Sattel lässt sich auf dem Sattelgestell verschieben. Die richtige horizontale Position sorgt für eine optimale Hebelstellung der Beine. Das verhindert Knieschmerzen und schmerzhafte Beckenfehlstellungen. Wenn der Sattel mehr als 10 mm verrückt wird, muss nochmals die Sattelhöhe eingestellt werden, denn beide Einstellungen beeinflussen sich gegenseitig.
  • Seite 133 Betrieb 6.4.4.10 Sattelneigung einstellen Um einen optimalen Sitz zu gewährleisten muss die Sattelneigung an die Sitzhöhe, die Sattel- und Lenkerposition und die Sattelform angepasst werden. Hierdurch kann die Fahrposition optimiert werden. Eine waagerechte Position des Sattels verhindert, dass Pedelecfahrende nach vorne oder hinten rutschen.
  • Seite 134 Betrieb 6.4.5 Lenker 6.4.5.1 Lenker tauschen 6.4.5.3 Handposition einstellen Die Hand ruht optimal auf dem Lenker, wenn Nicht im Preis inbegriffen Unterarm und Hand in gerader Linie stehen, also das Handgelenk nicht geknickt wird. Dann Lenker sind Bauteile, die nach Freigabe des §...
  • Seite 135 Betrieb 6.4.5.4 Lenker einstellen Der Lenker und seine Position bestimmen, in welcher Haltung die Pedelecfahrenden auf dem Pedelec sitzen. 1 Nach gewählter Sitzposition (siehe Kapitel 0.0.2) die Neigung des Oberkörpers und den Oberarm-Oberkörperwinkel bestimmen. 2 Beim Lenkereinstellen die Rückenmuskulatur anspannen. Nur wenn die Rücken- und die Bauchmuskulatur angespannt sind, kann die Wirbelsäule stabilisiert werden und vor Überlastungen schützen.
  • Seite 136 Betrieb 6.4.6 Vorbau 6.4.6.1 Vorbau tauschen 2 Den Lenker auf erforderliche Höhe ausziehen. Mindesteinstecktiefe beachten. Nicht im Preis inbegriffen Lenker-Vorbau Einheiten sind Bauteile, die nach § Freigabe des Fahrzeug- oder Teileherstellers getauscht werden dürfen. Es dürfen nur Vorbauten getauscht werden, die für den E-Bike Einsatz freigegeben sind.
  • Seite 137 Betrieb 6.4.6.5 Schaftvorbau einstellen 6.4.6.6 Ahead-Vorbau einstellen Gilt nur für Pedelecs mit dieser Ausstattung Gilt nur für Pedelecs mit dieser Ausstattung Bei einem Schaftvorbau bilden der Vorbau und Bei einem Ahead-Vorbau wird der Vorbau direkt der Schaft ein fest verbundenes Bauteil, das in auf den Gabelschaft gesteckt, der über den den Gabelschaft geklemmt wird.
  • Seite 138 Betrieb 6.4.7 Griffe 6.4.7.1 Griffe tauschen 6.4.7.2 Ergonomische Griffe einstellen Gilt nur für Pedelecs mit dieser Ausstattung Nicht im Preis inbegriffen Griffe mit Schraubklemmung sind Bauteile, die § ohne Freigabe getauscht werden dürfen. Es dürfen nur Griffe getauscht werden, die für den E- Bike Einsatz freigegeben sind.
  • Seite 139 Betrieb 6.4.8 Reifen 6.4.8.1 Reifen tauschen Für Pedelecs, die auf der Straße genutzt werden gilt, je höher der Fülldruck, desto geringer der Nicht im Preis inbegriffen Rollwiderstand des Reifens. Auch die Pannenanfälligkeit ist bei hohem Druck geringer. Ein anderes Einsatzgebiet, zusätzliches Ein dauerhaft zu geringer Fülldruck führt häufig §...
  • Seite 140 Betrieb 4 Den Reifen optisch prüfen. Abbildung 131: Korrekter Fülldruck. Der Reifen ist unter der Last des Körpergewichts kaum verformt Abbildung 132: Viel zu geringer Fülldruck MY24HM2 - 11_1.0_16.11.2023...
  • Seite 141 Betrieb 6.4.9 Bremse Die Griffweite der Handbremse lässt sich 6.4.9.3 Position Handbremse ändern anpassen, um eine bessere Erreichbarkeit zu Die korrekte Position der Handbremse verhindert ermöglichen. Ebenfalls kann der Druckpunkt an ein Überstrecken des Handgelenks. Zudem kann den Vorlieben der Pedelecfahrenden angepasst die Bremse beschwerdefrei betätigt werden, ohne werden.
  • Seite 142 Betrieb 6.4.9.4 Neigungswinkel Handbremse ändern 2 Nach der Tabelle den Neigungswinkel der Bremse einstellen. Die Nerven, die durch den Karpaltunnel verlaufen, sind mit Daumen-, Zeige- und Mittelfinger verbunden. Ein zu steiler oder zu flacher Neigungswinkel der Bremse führt zu einem Knick 20 –...
  • Seite 143 Betrieb 6.4.9.6 Druckpunkt MAGURA der Handbremse Gilt nur für Pedelecs mit dieser Ausstattung Die Druckpunkt-Einstellung wird am Drehknopf eingestellt. WARNUNG  Den Drehknopf in Richtung Plus (+) drehen. Bremsversagen bei Fehleinstellung  Die Handbremse rückt dichter zum Lenker. Wird der Druckpunkt mit Bremsbelägen eingestellt, deren Bremsbeläge und ...
  • Seite 144 Betrieb 6.4.9.7 Griffweite SHIMANO ST-EF41 Handbremse einstellen Gilt nur für Pedelecs mit dieser Ausstattung Die Position der Handbremses kann an die  Stellschraube gegen den Uhrzeigersinn in Ansprüche des Fahrer oder der Fahrerin anpasst Richtung Minus (–) ausdrehen. werden. Die Anpassung hat keine Auswirkung auf ...
  • Seite 145 Betrieb 6.4.9.8 Griffweite SHIMANO Handbremsen einstellen Gilt nur für Pedelecs mit dieser Ausstattung Handbremse mit Eigenschaft Reach Ajust Bei Bremshebel mit der Eigenschaft „Reach Ajust“  Stellschraube gegen den Uhrzeigersinn in (engl. für Reichweite anpassen) kann die Richtung Minus (–) ausdrehen. Griffweite der Handbremse über eine ...
  • Seite 146 Betrieb Handbremse mit Eigenschaft Free Stroke Bei Bremshebel mit der Eigenschaft „Free Stroke“  Stellschraube (1) gegen den Uhrzeigersinn in (engl. für freier Anschlag) gibt es einen Leerlauf Richtung Minus (–) ausdrehen. Dabei darauf beim ziehen des Bremsgriffs, bis die Bremsbeläge achten, dass die Bremsbeläge die (3) die Bremsscheibe (4) berühren.
  • Seite 147 Betrieb 6.4.10 Bedieneinheit und Schaltung Die Bedieneinheit und Schaltung müssen an die Bedürfnisse des Fahrers und der Fahrerin angepast werden. 1 Befestigungsschraube lösen. 2 Bedieneinheit und Schaltung in die Position bringen, dass Fahrer oder Fahrerin die Bedieneinheit und den Schalter mit dem Daumen und/oder Zeigefinder nutzen können.
  • Seite 148 Betrieb 6.4.11 Federung und Dämpfung Die Anpassung der Federung und Dämpfung auf  Die Reihenfolge der Anpassung befolgen. den Fahrenden erfolgt je nach Federsystem über bis zu sechs Schritte. nur bei Pedelecs mit den Bauteilen Reihenfolge Anpassung Kapitel Federgabel Hinterbau- Dämpfer SAG Federgabel einstellen 6.4.12...
  • Seite 149 Betrieb 6.4.12.1 SAG SR SUNTOUR Stahl-Federgabel einstellen Gilt nur für Pedelecs mit dieser Ausstattung Die Gabel kann mittels Vorspannung der nicht die Härte der Spiralfeder eingestellt, Stahlfeder auf das Gewicht des Fahrers und den sondern deren Vorspannung. bevorzugten Fahrstil eingestellt werden. Es wird Abbildung 142: Beispiel SR SUNTOUR, Einstellrad SAG auf der Gabelkrone 1 Normale Kleidung zum Fahrradfahren ...
  • Seite 150 Betrieb 6.4.12.2 SR SUNTOUR Luft-Federgabel SAG einstellen Gilt nur für Pedelecs mit dieser Ausstattung 1 Die Luftventil-Abdeckung (siehe Kapitel 3 Luftfeder auf den gewünschten Druck 3.4.6.1) gegen den Uhrzeigersinn vom aufpumpen. An die Werte in der SR SUNTOUR- Luftventil (Federgabel) drehen. Fülldruck-Tabelle der Luft-Federgabel halten.
  • Seite 151 Betrieb Empfohlener Luftdruck [psi] <55 40 … 55 40 … 55 40 … 55 40 … 55 40 … 55 40 … 55 55 … 65 … … 55 … 65 55 … 65 55 … 65 55 … 65 65 …...
  • Seite 152 Betrieb Installationsverfahren und Optimierungsoptionen, Vorspannung intern einstellen wie in der folgenden Tabelle können vorgeschlagen werden:  Die interne Einstellung der Vorspannung darf nur durch den Fachhandel durchgeführt werden. Bei einigen Gabelmodellen können die Luftvolumen- Spacer ausgetauscht werden. Hierdurch wird der Wert des Mittelhubs und des Bottom-Out (Aufschlag)- Widerstands geändert.
  • Seite 153 Betrieb Aion35 Zeron35 Axon32 Mobie34-air Mobie45-air Gummi- 4.3cc 4.3cc Volumenspacer Federweg [mm] … … … … … … … … … … … … … … … … … … … … … … … … … … … … …...
  • Seite 154 Betrieb 6.4.12.3 ROCKSHOX Stahl-Federgabel SAG einstellen Gilt nur für Pedelecs mit dieser Ausstattung 1 Das Einstellrad SAG bis zum Anschlag gegen 6 Den Abstand zwischen dem Staubabstreifer den Uhrzeigersinn drehen. und dem O-Ring notieren. Der Abstand ist der SAG.  Die weichste Feder-Vorspannung ist eingestellt.
  • Seite 155 Betrieb 6.4.12.4 ROCKSHOX Luft-Federgabel SAG einstellen Gilt nur für Pedelecs mit dieser Ausstattung Der Druck ist bei einer Umgebungstemperatur 4 Die Federgabel auf den gewünschten Druck  von 21 °C bis 24 °C zu messen. aufpumpen. An die Angaben in der Luftdrucktabelle halten.Niemals den 1 Vor dem Einstellen des SAGs alle Dämpfer in empfohlenen minimalen und maximalen...
  • Seite 156 Betrieb 10 Vom Pedelec absteigen, ohne es einfedern zu Körpergewicht Fülldruck lassen. Den Abstand zwischen dem Staubabstreifer und dem O-Ring messen oder ablesen. Dieses Maß ist der SAG. Der <55 <34 <2,3 empfohlene SAG liegt zwischen 10 % und 55 … 63 34 …...
  • Seite 157 Betrieb Ist der SAG richtig eingestellt, die Federung Vorspannung intern einstellen schlägt jedoch schnell und häufig durch, kann  Die interne Einstellung der Vorspannung darf durch das Hinzufügen von Bottomless Tokens das nur durch den Fachhandel durchgeführt gewünschte Durchschlagverhalten erzielt werden. werden.
  • Seite 158 Betrieb 6.4.13 SAG Hinterbau-Dämpfer einstellen Negativfederweg (SAG) VORSICHT Der SAG, auch Nachgiebigkeit der Feder genannt, ist der Prozentsatz des Sturz durch Bruch des Hinterbau-Dämpfers Gesamtfederwegs, der durch das Körpergewicht Wird der maximale Luftdruck des Hinterbau- einschließlich Ausrüstung (z. B. ein Rucksack), Dämpfers überschritten, kann dies zum Bruch Sitzposition und Rahmengeometrie eingestaucht des Hinterbau-Dämpfers führen.
  • Seite 159 Betrieb 6.4.13.1 SR SUNTOUR Hinterbau-Dämpfer SAG einstellen Gilt nur für Pedelecs mit dieser Ausstattung Jeder Hinterbau-Dämpfer besitzt ab Werk einen Trail-Bedingungen, Rahmendesign und spezifischen Auslieferungs-Luftdruck. Diese persönlichen Vorlieben geändert werden. Werte sind die Ausgangspunkte. Diese Nach dem Einrichten den Hinterbau-Dämpfers Einstellungen können je nach Fahrkenntnisse, SAG überprüfen, um sicherzustellen, die empfohlenen Einstellungen eingehalten werden.
  • Seite 160 Betrieb Federweg Abstand Stoßdämpfer [mm] [mm] 18,75 … 26,25 17,50 … 24,50 25 … 35 16,25 … 22,75 15,00 … 21,00 25 … 30 13,75 … 16,50 10,00 … 12,50 9,00 … 11,25 20 … 25 8,00 … 10,00 7,00 … 8,75 6,00 …...
  • Seite 161 Betrieb Vorspannung intern einstellen 1 Gesamte Luft aus dem Hauptbehälter entlassen. 2 O-Ring unter der Luftkammer entfernen. 3 Hochdruck-Manschette (High Volume) drehen und nach unten drücken. 4 Die gewünschte Menge Volumen-Spacer hinzufügen oder entfernen.  Luftvolumen-Spacer hinzufügen.  Das Hinzufügen von Luftvolumen-Spacern erzeugt ein progressiveres Gefühl beim Fahren.
  • Seite 162 Betrieb 6.4.13.2 ROCKSHOX Hinterbau-Dämpfer SAG einstellen Gilt nur für Pedelecs mit dieser Ausstattung SAG Federgabel einstellen (siehe Kapitel Kapitel  Gewicht Luftdruck 6.4.12). Pfund pro Sicherstellen, dass sich beim Einstellen des  Kilogramm Pfund (lbs) Quadrat-Inch SAGs alle Dämpfer in geöffneter Position befinden, d.
  • Seite 163 Betrieb 11 SAG-Wert auf der Skala ablesen. Der optimale Prozentsatz der Nachgiebigkeit beträgt 25 %. Der SAG-Wert kann je nach den Vorlieben des Fahrers oder der Fahrerin um ±5 % angepasst werden (20 % … 30 %). 12 Wenn der SAG-Wert nicht erreicht ist, muss der Luftdruck angepasst werden.
  • Seite 164 Betrieb 6.4.14 Zugstufen-Dämpfer Federgabel einstellen Gilt nur für Pedelecs mit dieser Ausstattung Die Zugstufen-Dämpfung wird an das Körpergewicht, die Federhärte, den Federweg sowie an das Gelände und die Präferenz der Pedelecfahrenden angepasst. Wenn Luftdruck oder Federhärte zunehmen, nimmt auch die Ausfahr- und Ausfedergeschwindigkeit zu.
  • Seite 165 Betrieb 6.4.14.1 SR SUNTOUR Zugstufen-Dämpfer Federgabel einstellen Gilt nur für Pedelecs mit dieser Ausstattung Abbildung 154: Beispiel SR SUNTOUR Zugstufen-Einsteller (Federgabel) (1) SAG Federgabel einstellen (siehe Kapitel 6.4.12).  1 Die Zugstufen-Einsteller (Federgabel) bis zum Anschlag im Uhrzeigersinn in die geschlossene Position drehen.
  • Seite 166 Betrieb 6.4.14.2 ROCKSHOX Zugstufen-Dämpfer Federgabel einstellen Gilt nur für Pedelecs mit dieser Ausstattung Abbildung 155: ROCKSHOX Zugstufen-Dämpfung einstellen SAG Federgabel einstellen (siehe Kapitel 6.4.12).   Den Zugstufen-Einsteller (Federgabel) im Uhrzeigersinn, in Richtung Schildkröte drehen.  Die Ausfeder-Geschwindigkeit ist verringert (langsamere Rückkehr).
  • Seite 167 Betrieb 6.4.15 Zugstufen-Dämpfer Hinterbau-Dämpfer einstellen Gilt nur für Pedelecs mit dieser Ausstattung Der Zugstufen-Dämpfer ist so einzustellen, dass der Hinterbau-Dämpfer schnell ausfedert, jedoch nicht nach oben durchschlägt. Beim Durchschlagen federt der Hinterbau-Dämpfer zu schnell aus und kommt abrupt zum Stillstand, wenn der volle Aus-Federweg erreicht ist.
  • Seite 168 Betrieb 6.4.15.1 SR SUNTOUR Zugstufen-Dämpfer Hinterbau-Dämpfer einstellen Gilt nur für Pedelecs mit dieser Ausstattung Abbildung 156: Lage RS Suntour Zugstufen-Einsteller (Hinterbau-Dämpfer) bei Hinterbau-Dämpfer Triair2 (a), Triair (b), EDGE-comp (c), EDGE (d) und RAIDON (e)  SAG Hinterbau-Dämpfer einstellen (siehe Kapitel 6.4.13) ...
  • Seite 169 Betrieb 6.4.15.2 ROCKSHOX Zugstufen-Dämpfer Hinterbau-Dämpfer einstellen Gilt nur für Pedelecs mit dieser Ausstattung Abbildung 157: Lage und Form des Zugstufen-Einstellers (Hinterbau-Dämpfer)ist abhängig vom Modell. Zugstufen- Einsteller sind immer rot. SAG Hinterbau-Dämpfer einstellen (siehe Kapitel  Kapitel 6.4.13).  Zugstufen-Einsteller (Hinterbau-Dämpfer) im Uhrzeigersinn drehen.
  • Seite 170 Betrieb 6.4.16 Fahrlicht 6.4.16.1 Scheinwerfer tauschen 6.4.16.2 Rücklicht und (Speichen)-Rückstrahler tauschen Nicht im Preis inbegriffen Nicht im Preis inbegriffen Scheinwerfer dürfen nur nach Freigabe des § Das Rücklicht und die (Speichen)-Rückstrahler § Herstellers bzw. Systemanbieters getauscht dürfen ohne spezielle Freigabe getauscht werden.
  • Seite 171 Betrieb 6.4.16.4 Scheinwerfer einstellen 1 Pedelec frontal an eine Wand stellen. 2 Die Höhe des Scheinwerfers (1) an der Wand mit Kreide markieren. 3 Die halbe Höhe der Scheinwerfers (2) an der Wand mit Kreide markieren. Abbildung 159: Maße an der Wand 4 Pedelec 5 m vor die Wand stellen.
  • Seite 172 Betrieb 6.4.17 Bordcomputer SHIMANO 5003 anpassen Lage des Bordcomputers an die Bedürfnisse des dem Daumen und/oder Zeigefinger nutzen Fahrers und der Fahrerin anpassen. können. 1 Befestigungsschraube lösen. 3 Befestigungsschraube anziehen. 2 Bordcomputer in die Position bringen, dass Fahrer oder Fahrerin den Bordcomputer mit Abbildung 161: Lage Befestigungsschraube Bordcomputer SC-E5003 Modell Anzugsmoment...
  • Seite 173 Betrieb 6.4.18 Bordcomputer einstellen Bedieneinheit 3-Typ-Schalter VORSICHT Sturz durch Ablenkung Unkonzentriertheit im Verkehr erhöht das Risiko eines Unfalls. Dies kann einen Sturz mit starken Verletzungen zur Folgen haben.  Niemals vom Bordcomputer ablenken lassen.  Bei Eingaben in den Bordcomputer, die über das Wechseln des Unterstützungsgrads hinausgehen, Pedelec anhalten.
  • Seite 174 Betrieb Bedieneinheit MTB-Typ 6.4.18.1 Einstellungsmenü öffnen Die Änderungen der Einstellungen sind nur im  Stillstand möglich.  Auf den Taste (Bordcomputer) oder Schalter A (Links) drücken.TasteWiederholt kurz auf den Schalter Y (Links) oder Schalter × (Links) kurz drücken, um den Marker im Menü zu bewegen. Anzeige Funktion L Ö...
  • Seite 175 Betrieb 6.4.18.3 Sprache einstellen 6.4.18.4 Einheiten einstellen Das Einstellungsmenü ist geöffnet. Das Einstellungsmenü ist geöffnet.    Wiederholt kurz auf den Schalter Y (Links)  Wiederholt kurz auf den Schalter Y (Links) oder Schalter × (Links) drücken, bis SPRACHE oder Schalter ×...
  • Seite 176 Betrieb 6.4.18.5 Uhrzeit einstellen 6.4.18.6 Startübersetzung einstellen Erst die Stunden und dann die Minuten einstellen. Wenn die Start Übersetzung [Starte mode] Die Werte können schnell geändert werden, aktiviert ist, wird die gewählte Start Übersetzung indem der Schalter Y (Links) oder Schalter × beim Start genutzt.
  • Seite 177 Betrieb 6.4.18.8 Schalthinweise einstellen 6.4.18.7 Automatische Schaltfolge einstellen. Sie können bestimmen, ob Ihnen Schalthinweise Der Schaltzeitpunkt kann unter dem Menüpunkt angezeigt werden. EINSTELLUNG eingestellt werden. Für die Einstellung der Gangschaltung werden Das Einstellungsmenü ist geöffnet.  Spezialkenntnisse und -werkzeuge benötigt. Nur ...
  • Seite 178 Betrieb 6.4.18.9 Hintergrundbeleuchtung einstellen 6.4.18.10HELLIGKEIT einstellen Das Einstellungsmenü ist geöffnet. Das Einstellungsmenü ist geöffnet.    Wiederholt kurz auf den Schalter Y (Links)  Wiederholt kurz auf den Schalter Y (Links) oder Schalter × (Links) drücken, bis oder Schalter × (Links) drücken, bis HINTERGRUNDBELEUCHTUNG angezeigt HELLIGKEIT angezeigt wird.
  • Seite 179 Betrieb 6.4.18.11Farboption einstellen 6.4.18.12Signalton einstellen Das Einstellungsmenü ist geöffnet. Das Einstellungsmenü ist geöffnet.    Wiederholt kurz auf den Schalter Y (Links)  Wiederholt kurz auf den Schalter Y (Links) oder Schalter × (Links) drücken, bis oder Schalter × (Links) drücken, bis SIGNAL FARBOPTION angezeigt wird.
  • Seite 180 Betrieb 6.4.19 Bordcomputer SHIMANO 800 anpassen Bedieneinheit 3-Typ-Schalter VORSICHT Sturz durch Ablenkung Unkonzentriertheit im Verkehr erhöht das Risiko eines Unfalls. Dies kann einen Sturz mit starken Verletzungen zur Folgen haben.  Niemals vom Bordcomputer ablenken lassen.  Bei Eingaben in den Bordcomputer, die über das Wechseln des Unterstützungslevels hinausgehen, Pedelec anhalten.
  • Seite 181 Betrieb Bedieneinheit MTB-Typ Bedieneinheit rechts am Lenker Schalter Funktion B E IM F AHR EN Hochschalten Herunterschalten Umschalten zwischen automatischer und manueller Gangschaltung Bedieneinheit links am Lenker Schalter Funktion Abbildung 169: Bedieneinheit MTB-Typ B E IM F AHR EN Schalter Y Unterstützungslevel erhöhen Schalter X Unterstützungslevel reduzieren...
  • Seite 182 Betrieb 6.4.20 Einstellungsmenü öffnen 6.4.21.1 Sprache einstellen Das Einstellungsmenü ist geöffnet.  Die Änderrungen der Einstellungen sind nur im  1 Auf Schalter X oder Schalter Y drücken, bis Stillstand möglich. S P RA CHE markiert ist Der Hauptbildschirm wird angezeigt. ...
  • Seite 183 Betrieb 6.4.21.2 Einheiten einstellen 6.4.21.3 Angezeigte Geschwindigkeit ändern Das Einstellungsmenü ist geöffnet. Wenn eine Differenz zwischen der angezeigten  Geschwindigkeit auf diesem Produkt und der 1 Auf Schalter X oder Schalter Y drücken, bis Geschwindigkeitsanzeige eines anderen Geräts HE LLI G K E IT markiert ist. besteht, kann der angezeigte Wert geändert 2 Auf denTaster (Bildschirm) oder Schalter A werden.
  • Seite 184 Betrieb 6.4.21.4 Uhrzeit einstellen 6.4.21.5 Helligkeit ändern Das Einstellungsmenü ist geöffnet.  Das Einstellungsmenü ist geöffnet.  1 Auf Schalter X oder Schalter Y drücken, bis 1 Auf Schalter X oder Schalter Y drücken, bis UHR markiert ist. HE LL IG K E I T markiert ist. 2 Auf den Taster (Bildschirm) oder Schalter A 2 Auf den Taster (Bildschirm) oder Schalter A drücken.
  • Seite 185 Betrieb 6.4.21.6 Signaltong ändern 6.4.21.7 Automatische Lichteinstellung Das Einstellungsmenü ist geöffnet. Das Einstellungsmenü ist geöffnet.   1 Auf Schalter X oder Schalter Y drücken, bis 1 Auf Schalter X oder Schalter Y drücken, bis S IG NA L markiert ist. S TA R T M OD E markiert ist.
  • Seite 186 Betrieb 6.4.21.8 Anfahrgang einstellen 6.4.21.9 Unterstützung ändern Gilt nur für Pedelecs mit dieser Ausstattung Der Fahrkomfort des Pedelecs unterscheidet sich nach dem maximalem Drehmoment der Die Gangschaltung kann nur bei Gebrauch einer  Antriebseinheit und danach, wie viel Antriebskraft elektronischen Gangschaltung eingestellt beim Treten bereitgestellt wird.
  • Seite 187 Betrieb 6.4.21.10Gangschaltung einstellen 6.4.21.11Schaltwerk Reset Gilt nur für Pedelecs mit dieser Ausstattung Gilt nur für Pedelecs mit dieser Ausstattung Die Gangschaltung kann nur bei Gebrauch einer Das Schaltwerk Reset kann nur bei Gebrauch   elektronischen Gangschaltung eingestellt einer elektronischen Gangschaltung werden.
  • Seite 188 Betrieb 6.4.21.12Alle gespeicherten Werte löschen  TRIP (zurückgelegte Strecke), ZEIT (Fahrzeit), AVG (durchschnittliche Geschwindigkeit) und MAX (maximale Geschwindigkeit) sind auf den Der gespeicherte Wert TRIP (zurückgelegte Wert Null zurückgesetzt. Strecke) kann zusammen mit ZEIT (Fahrzeit), AVG (durchschnittliche Geschwindigkeit) und  Wird kein Taster oder Schalter innerhalb von 5 MAX (maximale Geschwindigkeit) gelöscht Sekunden gedrück, wird der Hauptbildschirm werden.
  • Seite 189 Betrieb 6.4.22 Externes Gerät verbinden 6.4.22.1 Gerät über ANT verbinden 1 Antriebssystems einschalten. 2 Externes Gerät in Verbindungsmodus schalten. Dabei an die Bedienungsanleitung des externen geräts halten.  Die Geräte sind verbunden. 6.4.22.2 Gerät über Bluetooth® LE verbinden 1 Externes Gerät in Verbindungsmodus schalten.
  • Seite 190 Betrieb Zubehör VORSICHT Für Pedelecs ohne Seitenständer wird ein Abstellständer empfohlen, bei dem entweder das Quetschgefahr durch offenliegende Federn Vorderrad oder Hinterrad sicher eingeschoben Das Kind kann sich die Finger an offenliegenden werden kann. Folgendes Zubehör wird Federn oder offener Mechanik des Sattels bzw. empfohlen: der Sattelstütze quetschen.
  • Seite 191 Betrieb 6.5.2 Anhänger 6.5.2.1 Anhänger Freigaben von enviolo Nabenschaltung Gilt nur für Pedelecs mit dieser Ausstattung VORSICHT Es sind nur kompatible Fahrradanhänger für Sturz durch Bremsversagen enviolo Nabenschaltungen freigegeben. Bei überhöhter Anhängerlast kann sich der KETTLER Bremsweg verlängern. Der lange Bremsweg kann einen Sturz oder einen Unfall mit Verletzungen KETTLER Quadrig Kinderanhänger verursachen.
  • Seite 192 Betrieb 6.5.3 Handyhalter 6.5.2.2 Freigabe Anhänger mit ROHLOFF Nabe Gilt nur für Pedelecs mit dieser Ausstattung Gilt nur für Pedelecs mit dieser Ausstattung Rohloff Speedhub 500/14 Am Vorbau ist eine Halterung für SP Connect Handyhülle montiert. Ein Anhängerbetrieb in Kombination mit der Rohloff SPEEDHUB 500/14 ist grundsätzlich ...
  • Seite 193 Betrieb 6.5.6 Gepäckträger Der Fachhändler berät bei der Auswahl eines geeigneten Gepäckträgers. Zur Erhaltung der Sicherheit ist die Erstmontage eines Gepäckträgers vom Fachhändler vorzunehmen. Bei der Montage eines Gepäckträgers achtet der Fachhändler darauf, dass die Befestigung zum Pedelec passen, alle Bauteile montiert und solide befestigt werden, Schaltzüge, Bremszüge, hydraulische und elektrische Leitungen ggf.
  • Seite 194 Betrieb Persönliche Schutzausrüstung und Zubehör Geländefahrräder 6.6.1 Fahren in Bikeparks und im Gelände 1 Der Helm muss mit Reflektorstreifen oder einer Beleuchtung in einer gut erkennbaren Bei Fahrten in Bikeparks sind spezielle Farbe sein. Schutzausrüstungen vorgeschrieben bzw. Pflicht. 2 Fahrradtaugliche Kleidung ist zu jeder Es muss ein Fullface-Helm sowie eine komplette Jahreszeit wichtig.
  • Seite 195 Betrieb Vor jeder Fahrt  Pedelec vor jeder Fahrt prüfen, siehe Kapitel 7.1. Checkliste vor jeder Fahrt Auf ausreichend Sauberkeit prüfen. siehe Kapitel   Schutzeinrichtungen prüfen. siehe Kapitel 7.1.1 Akku auf festen Sitz prüfen. siehe Kapitel 6.17.2  Beleuchtung prüfen. siehe Kapitel 7.1.13 ...
  • Seite 196 Betrieb Akku nutzen 6.8.2 Akku einsetzen Bevor der Akku herausgenommen oder  eingesetzt wird, Akku und elektrisches Antriebssystem ausschalten. Zum sicheren Umgang, Akku immer mit beiden  Händen festhalten. 6.8.1 Akku herausnehmen Abbildung 181: Akku einsetzen 1 Den Akku mit den Kontakten voran in die untere Halterung des Akkus setzen (1).
  • Seite 197 Betrieb 6.8.3 Akku laden 5 Den Akku vom Ladegerät trennen. 6 Das Ladegerät vom Netz trennen. Die Umgebungstemperatur beim Ladevorgang  muss im Bereich von 0 °C bis 40 °C liegen. Der Akku kann zum Laden am Pedelec bleiben  oder herausgenommen werden.
  • Seite 198 Betrieb Schnellverstellbaren Vorbau 6.10 Gepäckträger nutzen gerade stellen VORSICHT Gilt nur für Pedelecs mit dieser Ausstattung 1 Vorbau-Spannhebel öffnen. Sturz durch beladenen Gepäckträger Bei einem beladenen Gepäckträger ändert sich das Fahrverhalten des Pedelecs, insbesondere beim Lenken und Bremsen. Dies kann zum Kontrollverlust führen.
  • Seite 199 Betrieb 6.12.1 Leder-Sattel nutzen Sonnen- bzw. UV-Licht schaden der Farbe und führen dazu, dass das Leder austrocknet und ausbleicht.  Pedelec im Schatten parken.  Immer eine Sattelschutz nutzen. Durch Feuchtigkeit kann sich das Leder vom Untermaterial ablösen und sich Schimmel bilden. ...
  • Seite 200 Betrieb 6.14 Sattelhöhe mit Fernbedienung 6.16 Lenker nutzen einstellen  Gut gepolsterte Fahrradhandschuhe tragen. Gilt nur für Pedelecs mit dieser Ausstattung  Die empfindlichen Bereiche der Handinnenseite werden gestützt. 6.14.1 Sattel absenken  Auf der Fahrt immer wieder die Griffposition variieren.
  • Seite 201 Betrieb 6.16.2 Bar Ends nutzen Gilt nur für Pedelecs mit dieser Ausstattung Bei normalen Lenkern können zusätzliche Lenkerhörnchen, auch „Bar Ends“ genannt, genutzt werden. Verstellbaren Bar Ends besitzen ein Kugelgelenk, bei dem die optimale Position frei gewählt werden kann.  Bar Ends richtig einstellen. Hierzu müssen Hand, Ellenbogen und Schulter in einer Linie stehen, wenn die Hand zugreift.
  • Seite 202 Betrieb 6.17 Hinterbau-Dämpfer einstellen  Vor jeder Fahrt bei einem vorhandenen Hinterbau-Dämpfer die Federung und/oder Dämpfung auf das Gelände einstellen. Gelände Position Federung Abfahrten offen Bergauf oder asphaltierte Straßen sperren Energiesparende Straßenfahrten und/oder für Schwelle maximale Treteffizienz in ebenem oder laufruhigem Gelände Dämpfung Abfahrten und Gelände...
  • Seite 203 Betrieb 6.17.1.3 ROCKSHOX Hinterbau-Dämpfer sperren 6.17.1.5 ROCKSHOX Hinterbau-Dämpfer Schwelle aktivieren Gilt nur für Pedelecs mit dieser Ausstattung Gilt nur für Pedelecs mit dieser Ausstattung Zugstufen-Dämpfer Hinterbau-Dämpfer  einstellen (siehe Kapitel 6.4.15) Der SAG des Pedelecs ist eingestellt.  Das Pedelec stetht still. Die Zugstufen-Dämpfung des Pedelecs ist ...
  • Seite 204 Betrieb 6.17.1.6 SR SUNTOUR Hinterbau-Dämpfer 6.17.1.7 SR SUNTOUR Hinterbau-Dämpfer sperren öffnen Gilt nur für Pedelecs mit dieser Ausstattung Gilt nur für Pedelecs mit dieser Ausstattung Der SAG des Pedelecs ist eingestellt.  VORSICHT Die Zugstufen-Dämpfung des Pedelecs ist  eingestellt. Sturz durch beschädigten Hinterbau-Dämpfer Das Pedelec steht still.
  • Seite 205 Betrieb 6.17.2 Hinterbau-Dämpfer Druckstufen-Dämpfer einstellen Bei optimaler Einstellung federt der Hinterbau- Der Sattel steigt beim Abfedern der Unebenheit Dämpfer beim Auftreffen auf Unebenheiten leicht an (grüne Linie). schnell und ungehindert ein und federt die Der Druckstufendämpfer besitzt 2 Einstellungen: Unebenheit ab. Die Traktion bleibt erhalten (blaue •...
  • Seite 206 Betrieb 6.17.2.1 SR SUNTOUR Hinterbau-Dämpfer 3C Druckstufen-Dämpfer einstellen Gilt nur für Pedelecs mit dieser Ausstattung reagiert hierdurch maximal empfindlich auf den Untergrund. VORSICHT Die Einstellung OPEN eigent sich für leichte Sturz durch beschädigten Hinterbau-Dämpfer Fahrende oder für trockenes, staubiges Gelände, Der Hinterbau-Dämpfer kann beschädigt werde, auf dem maximale Traktion erforderlich ist.
  • Seite 207 Betrieb 6.17.2.2 SR SUNTOUR Hinterbau-Dämpfer 2C Druckstufen-Dämpfer einstellen Gilt nur für Pedelecs mit dieser Ausstattung Kreislauf des Dämpfers. Der Hinterbau-Dämpfer reagiert hierdurch maximal empfindlich auf den VORSICHT Untergrund. Sturz durch beschädigten Hinterbau-Dämpfer Die Einstellung OPEN eigent sich für leichte Der Hinterbau-Dämpfer kann beschädigt werde, Fahrende oder für trockenes, staubiges Gelände, wenn er unter hoher Belastung komprimiert wird.
  • Seite 208 Betrieb 6.17.2.3 SR SUNTOUR Hinterbau-Dämpfer Lowspeed Druckstufen-Dämpfer einstellen Gilt nur für Pedelecs mit dieser Ausstattung Die Einstellung OPEN eigent sich für Gelände mit vielen kleinen und schnellen Unebenheiten. VORSICHT Die Einstellung OPEN ist ungeeignet im Gelände Sturz durch beschädigten Hinterbau-Dämpfer mit großen Unebenheiten und Kantenstößen.
  • Seite 209 Betrieb MY24HM2 - 11_1.0_16.11.2023...
  • Seite 210 Betrieb 6.18 Elektrisches Antriebssystem SHIMANO nutzen 6.18.1 Antriebssystem einschalten VORSICHT Sturz durch fehlende Bremsbereitschaft Das angeschaltetes Antriebssystem kann durch eine Krafteinwirkung auf die Pedale aktiviert werden. Wird der Antrieb unbeabsichtigt aktiviert und die Bremse nicht erreicht, kann ein Sturz mit Verletzungen entstehen.
  • Seite 211 Betrieb 6.19 Bordcomputer nutzen 6.19.1 Fahrlicht nutzen VORSICHT Das eklektische Antriebssystem ist eingeschaltet.   Den Licht-Taste drücken. Sturz durch Ablenkung  Das Fahrlicht ist eingeschaltet. Unkonzentriertheit im Verkehr erhöht das Risiko eines Unfalls. Dies kann einen Sturz mit starken 6.19.2 Schiebehilfe nutzen Verletzungen zur Folgen haben.
  • Seite 212 Betrieb 6.19.5 Fahrstrecke (DST) zurücksetzen 2 Pedelec schieben und gleichzeitig Runter- Taste drücken. 1 Wiederholt auf die Auswahl-Taste drücken.  Die Schiebehilfe unterstützt das Schieben. Die  Fahrstrecke (DST) wird angezeigt. Geschwindigkeit kann maximal 6 km/h betragen. 3 Runter-Taste loslassen. ...
  • Seite 213 Betrieb 6.20 Bordcomputer nutzen Schalt-Bedieneinheit 5-Typ-Schalter VORSICHT Sturz durch Ablenkung Unkonzentriertheit im Verkehr erhöht das Risiko eines Unfalls. Dies kann einen Sturz mit starken Verletzungen zur Folgen haben.  Niemals vom Bordcomputer ablenken lassen.  Bei Eingaben in den Bordcomputer, die über das Wechseln des Unterstützungslevels hinausgehen, Pedelec anhalten.
  • Seite 214 Betrieb Schalt-Bedieneinheit 2-Typ-Schalter Funktionen Schalt-Bedieneinheit links Schalter Funktion Beim Fahren : Maß der Unterstützung erhöhen Beim Einstellen : Cursor bewegen oder Einstellung ändern Beim Fahren : Maß der Unterstützung verringern Beim Einstellen : Cursor bewegen oder Einstellung ändern Beim Fahren : Ausgangsbildschirmanzeige umschalten Beim Einstellen : Bildschirm wechseln / Einstellungsänderungen bestätigen...
  • Seite 215 Betrieb 6.20.2 Reiseinformationen wechseln 6.20.1.1 GEHE Unterstützungsgrad wählen  Den Schalter Y (links) etwa 2 Sekunden Die angezeigten Reiseinformationen können drücken. gewechselt werden.  Der Unterstützungsgrad G E HE wird  Wiederholt kurz auf die Taste (Bildschirm) angezeigt. oder den Schalter A (links) drücken, bis die gewünschte Reiseinformation angezeigt wird.
  • Seite 216 Betrieb  Wiederholt kurz auf den Schalter Y (Links) 6.20.2.3 Reiseinformation löschen oder Schalter X (Links) kurz drücken, um den Die zurückgelegte Strecke TRIP kann gelöscht Marker im Menü zu bewegen. werden. Wird die Strecke gelöscht, werden ZEIT, AVG und MAX ebenfalls gelöscht. Anzeige Funktion L ÖS CH EN...
  • Seite 217 Betrieb 6.21 Bordcomputer nutzen Schalt-Bedieneinheit 5-Typ-Schalter VORSICHT Sturz durch Ablenkung Unkonzentriertheit im Verkehr erhöht das Risiko eines Unfalls. Dies kann einen Sturz mit starken Verletzungen zur Folgen haben.  Niemals vom Bordcomputer ablenken lassen.  Bei Eingaben in den Bordcomputer, die über das Wechseln des Unterstützungsgrads Abbildung 205: Übersicht Bedieneinheit 3-Typ Schalter hinausgehen, Pedelec anhalten.
  • Seite 218 Betrieb Schalt-Bedieneinheit 2-Typ-Schalter Funktionen Schalt-Bedieneinheit links Schalter Funktion Beim Fahren : Maß der Unterstützung erhöhen Beim Einstellen : Cursor bewegen oder Einstellung ändern Beim Fahren : Maß der Unterstützung verringern Beim Einstellen : Cursor bewegen oder Einstellung ändern Beim Fahren : Ausgangsbildschirmanzeige umschalten Beim Einstellen : Bildschirm wechseln / Einstellungsänderungen bestätigen...
  • Seite 219 Betrieb 6.21.2 Unterstützungsgrad wählen Dies kann vorkommen, weil die aktuelle Geschwindigkeit nicht 0 km/h ist oder weil Druck auf die Pedale aufgebracht wird usw. Es stehen folgende Unterstützungsgrade zur Verfügung.  Den Schalter Y (Links) loslassen. Anzeige Details 6.21.3.2 Schiebehilfe einschalten B OOS T starke Unterstützung.
  • Seite 220 Betrieb 6.21.4 Reiseinformationen wechseln 6.21.3.4 GEHE Unterstützungsgrad verlassen  Den Schalter X (Links) drücken, um vom Die angezeigten Reiseinformationen können GEHE Unterstützungsgrad in den zuletzt gewechselt werden. genutzten Unterstützungsgrad zu wechseln. Wird der Schalter Y (Links) länger als eine Minute nicht gezogen, stellt sich der vorherig genutzte Unterstützungsgrad wieder ein.
  • Seite 221 Betrieb 6.22 Bremse nutzen 6.22.1 Handbremse nutzen Gilt nur für Pedelecs mit dieser Ausstattung WARNUNG Sturz durch Bremsversagen Öl oder Schmiermittel auf der Bremsscheibe einer Scheibenbremse bzw. auf der Felge einer Felgenbremse können zu einem totalen Ausfall der Bremse führen. Dies kann einen Sturz mit starken Verletzungen zur Folgen haben.
  • Seite 222 Betrieb 6.23 Schaltung Die Wahl des passenden Gangs ist Voraussetzung für körperschonendes Fahren und die einwandfreie Funktion des elektrischen Antriebssystems. Die optimale Trittfrequenz liegt zwischen 70 und 80 Umdrehungen pro Minute.  Während des Schaltvorganges das Treten kurz unterbrechen. Dadurch wird das Schalten erleichtert und die Abnutzung des Antriebsstranges reduziert.
  • Seite 223 Betrieb 6.24 Federung und Dämpfung nutzen 6.24.1 Federung sperren Sinn einer Federung ist es, Unebenheiten von Manche Federgabeln besitzen daher eine Sperre einem Untergrund abzufedern und auszugleichen, (auch engl. Lockout genannt) auf der Krone - oder sei es auf unebenen Fahrradwegen, Feldwegen als Fernbedienung (auch engl.
  • Seite 224 Betrieb 6.24.2 Druckstufen-Dämpfer der Federgabel einstellen Der Druckstufen-Dämpfer (engl. Compression Bei optimaler Einstellung wirkt die Federgabel in genannt oder abgekürzt C) ermöglicht schnelle hügligem Gelände dem Einfedern entgegen, Anpassungen vorzunehmen, um das verbleibt höher in ihrem Federweg und unterstützt Federverhalten der Federgabel bei dabei, die Geschwindigkeit beim Befahren von Veränderungen des Geländes anzupassen.
  • Seite 225 Betrieb 6.24.2.1 SR SUNTOUR High-Speed Druckstufen-Dämpfung nutzen Eine hohe Geschwindigkeit der Federgabel wird Durch die Einstellungen des Highspeed-Dämpfers z. B. auf einer Buckelpiste oder während der wird das Federverhalten der Gabel gesteuert bei Landung nach einem Sprung erzeugt. • stärkeren Stößen, •...
  • Seite 226 Betrieb 6.24.2.2 SR SUNTOUR Low-Speed Druckstufen-Dämpfung nutzen Eine langsame Geschwindigkeit der Federgabel Durch die Einstellungen des Lowspeed-Dämpfers wird z. B. durch das Durchfahren von wird das Federverhalten der Gabel gesteuert bei Bodenwellen erzeugt. • versetzten Sprüngen • Verlagerungen des Fahrergewichts und •...
  • Seite 227 Betrieb 6.24.2.3 ROCKSHOX Federgabel sperren Gilt nur für Pedelecs mit dieser Ausstattung Race Day Damper RLC R RL / TK RL /TK (Paragon) Tabelle 92: Sperre ROCKSHOX Federgabeln auf der Gabelkrone Federung öffnen Federung sperren  Sperre an der Gabelkrone gegen den ...
  • Seite 228 Betrieb  Lösehebel (2) am Lenker drücken.  Die Federgabel ist offen. MY24HM2 - 11_1.0_16.11.2023...
  • Seite 229 Betrieb 6.24.2.4 ROCKSHOX Federgabel Schwelle einstellen Gilt nur für Pedelecs mit dieser Ausstattung RCT3 RTCT R Tabelle 93: Einstellung Schwelle (2) ROCKSHOX auf der Gabelkrone Schwelle einstellen  Sperre an der Gabelkroneauf Position 2.  Der Schwellen-Modus ist aktiviert. MY24HM2 - 11_1.0_16.11.2023...
  • Seite 230 Betrieb 6.24.2.5 ROCKSHOX High-Speed Druckstufen-Dämpfung nutzen Gilt nur für Pedelecs mit dieser Ausstattung Der Highspeed-Dämpfer ist wirkunsvoll bei: • stärkeren Stößen, • bei kleinen, schnellen Stößen (z. B. Treppe) und • bei Landungen nach schnellen, hintereinander folgenden Sprüngen. RCT3 / RLC RC2 (Charger 2.1) RC2 (Charger 3) Tabelle 94:...
  • Seite 231 Betrieb 6.25 Parken 6 Als Diebstahlschutz, Akku entfernen (siehe Hinweis Kapitel 0.1.1.1). 7 Pedelec nach jeder Fahrt reinigen und pflegen, Durch Hitze oder direkte Sonneneinstrahlung siehe Kapitel 7.2. kann der Reifenfülldruck über den zulässigen Maximaldruck ansteigen. Hierdurch kann der Checkliste nach jeder Fahrt Reifen zerstört werden.
  • Seite 232 Betrieb 6.25.1 Schnellverstellbaren Vorbau eindrehen Gilt nur für Pedelecs mit dieser Ausstattung Zum platzsparenden Abstellen den schnellverstellbaren Vorbau eindrehen. 1 Vorbau-Spannhebel öffnen. Abbildung 217: Beispiel All Up mit geöffnetem Vorbau- Spannhebel 2 Lenker auf höchstmögliche Position ziehen. Abbildung 218: Beispiel All Up auf höchste Position gezogen 3 Lenker im Uhrzeigersinn um 90°...
  • Seite 233 Reinigen, Pflegen und Inspektion Reinigung, Pflege und Inspektion  Pedelec nach Checklisten reinigen, pflegen und inspizieren. Durch das Einhalten dieser Maßnahmen kann die Betriebssicherheit erhöht, der Verschleiß von Bauteilen vermindert, die Lebensdauer von Bauteilen verlängert und die Sicherheit gewährleistet werden. Checkliste: Vor jeder Fahrt Checkliste: Wöchentliche Arbeiten Kette reinigen...
  • Seite 234 Reinigen, Pflegen und Inspektion Checkliste: Monatliche Arbeiten Checkliste: Monatliche Arbeiten Akku reinigen siehe Kapitel 7.3.2 Nabe reinigen siehe Kapitel 7.3.12   Bordcomputer reinigen siehe Kapitel 7.3.1 Rahmen reinigen siehe Kapitel 7.3.4    Bordcomputer reinigen siehe Kapitel 7.3.1 ...
  • Seite 235 Reinigen, Pflegen und Inspektion Checkliste: Mindestens halbjährliche Arbeiten (oder alle Checkliste: Mindestens halbjährliche Arbeiten (oder alle 1000 km) 1000 km)  Bowdenzüge Schaltung prüfen siehe Kapitel 7.5.16.2  Vorbau pflegen siehe Kapitel 7.4.6 Handbremse pflegen siehe Kapitel 7.4.18.1 Vorbau prüfen siehe Kapitel 7.5.11 ...
  • Seite 236 Reinigen, Pflegen und Inspektion VORSICHT WARNUNG Sturz und Fallen bei unbeabsichtigter Sturz durch Bremsversagen Aktivierung Öl oder Schmiermittel auf der Bremsscheibe Bei unbeabsichtigter Aktivierung des elektrischen einer Scheibenbremse bzw. auf der Felge einer Antriebssystems besteht Verletzungsgefahr. Felgenbremse können zu einem totalen Ausfall der Bremse führen.
  • Seite 237 Reinigen, Pflegen und Inspektion Vor jeder Fahrt 7.1.5 Gepäckträger prüfen Durch das Einhalten dieser Reinigungsanleitung kann der Verschleiß von Bauteilen vermindert, die 1 Pedelec am Rahmen festhalten. Gepäckträger Betriebsdauer erhöht und die Sicherheit gewähr- mit der anderen Hand festhalten. leistet werden. 2 Durch Hin- und Herbewegen des 7.1.1 Schutzeinrichtungen prüfen...
  • Seite 238 Reinigen, Pflegen und Inspektion 7.1.9 Feder-Sattelstütze prüfen  Feder-Sattelstütze ein- und ausfedern.  Treten beim Ein- und Ausfedern ungewöhnliche Geräusche auf oder gibt die Feder-Sattelstütze ohne Widerstand nach Pedelec außer Betrieb nehmen. Fachhandel kontaktieren. 7.1.10 Klingel prüfen 1 Taste der Klingel nach unten drücken. 2 Taste zurückschnellen lassen.
  • Seite 239 Reinigen, Pflegen und Inspektion Nach jeder Fahrt 7.2.4 Pedale reinigen Durch das Einhalten dieser Reinigungsanleitung kann der Verschleiß von Bauteilen vermindert, die Betriebsdauer erhöht und die Sicherheit gewähr- leistet werden. Um das Pedelec nach jeder Fahrt zu reinigen,  Pedale mit einer Bürste und Seifenlauge sollten griffbereit liegen: reinigen.
  • Seite 240 Reinigen, Pflegen und Inspektion Grundreinigung Durch das Einhalten der 7.3.2 Akku reinigen Grundreinigungsanleitung kann der Verschleiß von Bauteilen vermindert, die Betriebsdauer erhöht und die Sicherheit gewährleistet werden. Für die Grundreinigung wird benötigt: VORSICHT Werkzeug Reinigungsmittel Brand und Explosion durch Wassereintritt Der Akku ist nur gegen einfaches Spritzwasser Handschuhe Zahnbürste...
  • Seite 241 Reinigen, Pflegen und Inspektion 7.3.4 Rahmen, Gabel, Gepäckträger 7.3.7 Griffe reinigen Schutzbleche und Seitenständer reinigen 1 Griffe mit Schwamm, Wasser und Seifenlauge reinigen. 2 Bauteil mit Wasser aus einer Gießkanne 1 Je nach Intensität und Hartnäckigkeit der abspülen. Verschmutzung die Bauteile komplett mit 3 Nach der Reinigung Gummigriffe pflegen Spülmittel einweichen.
  • Seite 242 Reinigen, Pflegen und Inspektion 7.3.9 Sattel reinigen 7.3.12 Nabe reinigen 1 Den Sattel mit lauwarmem Wasser und einem 1 Schutzhandschuhe anziehen. mit Seifenlauge angefeuchteten Tuch reinigen. 2 Schmutz von Nabe mit Schwamm und 2 Bauteil mit Wasser aus einer Gießkanne Seifenlauge entfernen.
  • Seite 243 Reinigen, Pflegen und Inspektion 7.3.16 Bremse reinigen 7.3.14.1 Schalthebel reinigen 7.3.16.1 Handbremse reinigen  Schalthebel vorsichtig mit einem feuchten, weichen Tuch reinigen.  Die Handbremsen vorsichtig mit einem 7.3.15 Kassette, Kettenräder und Umwerfer feuchten, weichen Tuch reinigen. reinigen 7.3.17 Bremsscheibe reinigen 1 Schutzhandschuhe anziehen Hinweis 2 Kassette, Kettenräder und Umwerfer mit...
  • Seite 244 Reinigen, Pflegen und Inspektion 7.3.19 Kette reinigen Hinweis  Niemals aggressive (säurehaltige) Reiniger, Rostlöser oder Entfetter bei der Reinigung der Kette verwenden.  Niemals Waffenöl oder Rostlösespray nutzen.  Niemals Kettenreinigungsgeräte verwenden oder Kettenreinigungsbäder durchführen.  Kette mit umlaufenden Schutz bei Großer Inspektion reinigen und pflegen lassen.
  • Seite 245 Reinigen, Pflegen und Inspektion Pflege 7.4.1 Rahmen pflegen Durch das Einhalten der Pflegeanleitung kann der Verschleiß von Bauteilen vermindert, die Betriebsdauer erhöht und die Sicherheit gewährleistet werden. Hinweis  Auf Glanzlacken ist Hartwachspolitur oder Schutzwachs besonders beständig. Diese Produkte aus dem Autozubehörhandel sind ungeeignet für matte Lackierungen.
  • Seite 246 Reinigen, Pflegen und Inspektion 4 Beim Speedlifter Twist zusätzlich den 7.4.3 Gepäckträger pflegen Entriegelungsbolzen im Speedlifter-Körper einölen. 5 Um die Bedienkraft des Schnellspannhebels zu reduzieren, etwas säurefreies Schmierfett 1 Gepäckträger mit einem Tuch abtrocknen. zwischen den Vorbau Schnellspannhebel und 2 Gepäckträger mit Sprühwachs einsprühen und das Gleitstück geben.
  • Seite 247 Reinigen, Pflegen und Inspektion 7.4.9 Sattelstütze pflegen 7.4.11 Leder-Sattel pflegen 1 Verschraubungen vorsichtig mit Sprühwachs konservieren. Dabei darauf achten, dass kein Wachs auf die Metallkontaktflächen kommt. Handelsübliche Leder-Pflegemittel erhält Leder 2 Jährlich die Schutzschicht aus Montagepaste geschmeidig und widerstandsfähig, frischt die der Metallkontaktflächen von Sattelstütze und Farbe auf und verbessert bzw.
  • Seite 248 Reinigen, Pflegen und Inspektion 7.4.14 Schaltung pflegen 7.4.16 Kette pflegen 7.4.14.1 Schaltwerk Gelenkwellen und Schal- pflegen tungsrollen Zeitungspapier oder Papiertücher zum Auffangen  von Kettenöl unterlegen. 1 Hinterrad hochheben.  Gelenkwellen und Schaltungsrollen des 2 Zügig die Kurbel entgegen dem Uhrzeigersinn Schaltwerks und Umwerfers mit Teflon-Spray drehen.
  • Seite 249 Reinigen, Pflegen und Inspektion 7.4.18 Bremse pflegen 7.4.16.1 Kette mit Rundum-Kettenschutz pflegen 7.4.18.1 Handbremse pflegen Zeitungspapier oder Papiertücher zum Auffangen  von Kettenöl unterlegen. 1 Hinterrad hochheben. Hinweis 2 Zügig die Kurbel entgegen dem Uhrzeigersinn drehen.  Niemals Handbremse mit Entfetter oder Kriechölspray behandeln.
  • Seite 250 Reinigen, Pflegen und Inspektion Inspektion Zur Inspektion werden folgende Werkzeuge benö- 7.5.1.1 Fülldruck prüfen tigt. Hinweis Handschuhe Bei zu geringem Fülldruck erreicht der Reifen nicht seine Tragfähigkeit. Der Reifen ist nicht Ringschlüssel stabil und kann von der Felge springen. 8 mm, 9 mm,10 mm, 13 mm, 14 mm und 15 mm Bei zu hohem Fülldruck kann der Reifen platzen.
  • Seite 251 Reinigen, Pflegen und Inspektion Blitzventil 6 Die Ventilkappe festschrauben. Gilt nur für Pedelecs mit dieser Ausstattung 7 Die Felgenmutter mit den Fingerspitzen leicht gegen die Felge schrauben. Der Fülldruck kann beim einfachen Blitzventil  Bei Bedarf Fülldruck korrigieren (siehe nicht gemessen werden. Daher wird der Fülldruck Kapitel 8.5.8.1).
  • Seite 252 Reinigen, Pflegen und Inspektion 7.5.1.2 Reifen prüfen 2 Den Verschleiß der Seitenwände prüfen. Treten Risse auf, muss der Reifen gewechselt Beim Fahrradreifen hat das Profil weit weniger werden. Bedeutung als z. B. beim Autoreifen. Daher kann der Reifen, mit Ausnahme von Geländefahrräder Reifen, auch mit abgefahrenem Profil noch weiterbetrieben werden.
  • Seite 253 Reinigen, Pflegen und Inspektion 7.5.1.3 Felgen prüfen 7.5.1.5 Nippelbett prüfen Die Nippellöcher können das Reifenbett WARNUNG schwächen.  Prüfen, ob ausgehend von den Nippellöchern Sturz durch abgenutzte Felge Risse auftreten. Eine abgenutzte Felge kann brechen und das  Sind Risse ausgehend von den Nippellöchern Rad blockieren.
  • Seite 254 Reinigen, Pflegen und Inspektion 7.5.2 Bremssystem prüfen 7.5.2.2 Hydraulisches Bremssystem prüfen VORSICHT 1 Handbremse ziehen und prüfen, ob Bremsflüssigkeit aus den Leitungen, Anschlüssen oder an den Bremsbelägen Sturz durch Versagen der Bremse austritt. Abgefahrene Bremsscheibe und Bremsbeläge sowie fehlendes Hydrauliköl in der Bremsleitung 2 Tritt an einer Stelle Bremsflüssigkeit aus, mindern die Bremsleistung.
  • Seite 255 Reinigen, Pflegen und Inspektion 7.5.2.4 Scheibenbremse prüfen Gilt nur für Pedelecs mit dieser Ausstattung Bremsbeläge prüfen Bremsscheiben prüfen  Prüfen, ob die Stärke der Bremsbeläge an Handschuhe anziehen, da die Bremsscheibe  sehr scharf ist. keiner Stelle geringer als 1,8 mm und die von Bremsbelag und Trägerplatte geringer als 1 Bremsscheibe anfassen und durch leichtes 2,5 mm ist.
  • Seite 256 Reinigen, Pflegen und Inspektion 7.5.3 Kette prüfen 1 Kette nach oben anheben. Den Abstand zur Mitte messen. Kette nach unten drücken. Den  Kette auf Rost, Beschädigung und schwer Abstand zur Mitte messen. bewegbare Kettenglieder prüfen. 2 Zum ermitteln der Abweichung beide Werte ...
  • Seite 257 Reinigen, Pflegen und Inspektion 7.5.5.2 Prüfung 1 Messlehre an der rechten Seite zwischen zwei Kettenglieder stecken. Für jede Kette gibt es je nach Hersteller eine andere Verschleißlehre: Abbildung 233: Messlehre wird eingesteckt Abbildung 228: Beispiel Messlehre KMC 2 Messlehre an der linken Seite herunterklappen.
  • Seite 258 Reinigen, Pflegen und Inspektion 7.5.6 Riemen prüfen  Das Zahnprofil ist spitz und die Dicke der Zähne ist abgetragen. Riemenscheibe tauschen. Fachhandel kontaktieren. 7.5.7 Riemen auf Verschleiß prüfen  Riemen prüfen auf die Verschleißmerkmale: Abbildung 237: Verschleißmerkmale eines Riemens Abbildung 239: Verschlissenes Zahnprofil 1 Carbon-Zugfasern liegen frei, 2 abgenutzes Gewebe mit sichtbarem Polymer, 3 fehlender Riemenzahn,...
  • Seite 259 Reinigen, Pflegen und Inspektion Bei jeder dieser Methoden kann die Spannung 1 App aufrufen. entlang des Riemens geringfügig variieren, daher 2 Auf das Spannungssymbol klicken. sollte der Vorgang mehrmals wiederholt werden. 3 Auf MEASURE klicken. Nach jeder Messung das Pedal um eine Vierteldrehung drehen.
  • Seite 260 Reinigen, Pflegen und Inspektion 3 Prüflehrer mit nur einem Finger 7.5.9.3 ECO-Spannungstester herunterdrücken, bis es mit einem Klick Nicht im Preis inbegriffen einrastet. 1 Messstab mittig auf den Riemen hängen. Abbildung 243: Prüflehre mit Finger herunterdrücken Abbildung 245: Aufgehängter Messstab 4 Der Messwert wird dort abgelesen, wo sich die Linie A und B treffen.
  • Seite 261 Reinigen, Pflegen und Inspektion 7.5.10 Fahrlicht prüfen 1 Kabelanschlüsse am Scheinwerfer und  Leuchten Scheinwerfer oder Rücklicht nicht, Pedelec außer Betrieb nehmen. Fachhandel Rücklicht auf Beschädigungen, Korrosion und kontaktieren. festen Sitz prüfen. 4 Pedelec 5 m von der Wand stellen. ...
  • Seite 262 Reinigen, Pflegen und Inspektion 7.5.11 Vorbau prüfen 7.5.14 Sattelstütze prüfen 1 Sattelstütze aus dem Rahmen nehmen.  Der Vorbau und das Schnellspannsystem 2 Sattelstütze auf Korrosion und Risse prüfen. müssen in regelmäßigen Abständen geprüft und gegebenenfalls im Fachhandel eingestellt 3 Sattelstütze wieder einbauen. werden.
  • Seite 263 Reinigen, Pflegen und Inspektion 7.5.16 Schaltung prüfen  Wenn kein Freiraum vorhanden ist oder die Kette an den Speichen bzw. Reifen schleift, 1 Prüfen, ob alle Komponenten der Schaltung Fachhandel kontaktieren. frei von Beschädigungen sind. 5 Prüfen, ob zwischen Schaltwerk bzw. Kette 2 Sind Komponenten beschädigt, Fachhandel und Speichen Freiraum vorhanden ist.
  • Seite 264 Reinigen, Pflegen und Inspektion 7.5.16.5 ROHLOFF Nabe einstellen 7.5.16.6 Seilzugbetätigte Schaltung, zweizügig einstellen Gilt nur für Pedelecs mit dieser Ausstattung Gilt nur für Pedelecs mit dieser Ausstattung 1 Prüfen, ob Schaltzugspannung so eingestellt  Um eine leichtgängige Schaltung zu erhalten, ist, dass beim Drehen des Schaltgriffs ein die Einstellhülsen unter der Kettenstrebe des Drehspiel von 5 mm spürbar ist.
  • Seite 265 Reinigen, Pflegen und Inspektion 7.5.16.8 ENVIOLO Schaltsystem kalibrieren Kalibrierung starten über das Elektrisches Antriebssystem Bei der Ersteinrichtung, nach einer Systemwartung oder bei Fehlern muss das Optional, wenn der Menüpunkt im ENVIOLO Schaltsystem kalibriert werden. Antriebssystem vorhanden is  Kalibriervorgang über das Elektrische Ohne Werkstatt Antriebssystem starten.
  • Seite 266 Inspektion und Wartung Inspektion und Wartung Erstinspektion Bauteilabhängige Wartung Hochwertige Bauteile benötigen eine zusätzliche nach 200 km oder 4 Wochen nach dem Kauf Wartung. Die Arbeiten erfordern Fachkenntnisse sowie Spezialwerkzeuge und spezielle Durch Vibrationen beim Fahren können sich Schmiermittel. Wenn die vorgeschriebenen Schrauben und Federn, die bei der Produktion Wartungen und Verfahren nicht ausgeführt des Pedelecs fest angezogen sind, setzen bzw.
  • Seite 267 Inspektion und Wartung Inspektions- und Wartungsintervalle Federgabel Inspektions- und Wartungsintervalle Sattelstütze SR SUNTOUR Federgabel by.schulz Feder-Sattelstütze Wartung 1 alle 50 Stunden Wartung nach den ersten   250 km, danach alle 1.500 km Wartung 2 alle 100 Stunden  eightpins Feder-Sattelstütze FOX Federgabel Abstreifer reinigen 20 Stunden...
  • Seite 268 Inspektion und Wartung Inspektions- und Wartungsintervalle Hinterbau-Dämpfer Inspektions- und Wartungsintervalle Nabe ROCKSHOX Hinterbau-Dämpfer SHIMANO 11-Gang-Nabe Luftkammer-Baugruppe warten alle 50 Stunden interner Ölwechsel und Wartung 1.000 km ab  Beginn der Verwendung, Dämpfer und Feder warten alle 200 Stunden   danach alle 2 Jahre bzw.
  • Seite 269 Inspektion und Wartung VORSICHT WARNUNG Gefahr für die Umwelt durch Giftstoffe Verletzung durch beschädigte Bremsen In der Bremsanlage befinden sich giftige und Zur Reparatur der Bremse werden umweltschädliche Schmierstoffe und Öle. Fachkenntnisse und Spezialwerkzeug benötigt. Gelangen diese in die Kanalisation oder das Eine fehlerhafte oder unzulässige Montagearbeit Grundwasser, werden diese vergiftet.
  • Seite 270 Inspektion und Wartung Große Inspektion durchführen Durch das Einhalten der Inspektions- und Wartungsanleitung kann der Verschleiß von Bauteilen vermindert, die Betriebsdauer erhöht und die Sicherheit gewährleistet werden. Diagnose und Dokumentation Ist-Zustand Maßnahmen bei Komponente Häufigkeit Beschreibung Kriterien Ablehnung Inspektion/War- Annah- Inspektion Tests Ablehnung...
  • Seite 271 Inspektion und Wartung Maßnahmen bei Komponente Häufigkeit Beschreibung Kriterien Ablehnung Inspektion Tests Wartung Annahme Ablehnung monatlich Reinigung … Kapitel 7.3.7 o.k. Dreck Reinigen monatlich Pflegen Kapitel 7.4.8 … o.k. Unbehandelt Talkum Griffe vor jeder Verschleiß, Befesti- Kapitel 7.1.11 … o.k. fehlt, wackelt Schrauben nachzie- Fahrt...
  • Seite 272 Inspektion und Wartung Maßnahmen bei Komponente Häufigkeit Beschreibung Kriterien Ablehnung Inspektion Tests Wartung Annahme Ablehnung 6 Monate Wachsen … Kapitel 7.4.10 o.k. Unbehandelt Wachsen 6 Monate Verschleiß Kapitel 7.5.1.3 … o.k. Defekte Felge neue Felge nach Felgen Stückliste monatlich Verschleiß Brems- Kapitel 7.5.2.4 …...
  • Seite 273 Inspektion und Wartung Maßnahmen bei Komponente Häufigkeit Beschreibung Kriterien Ablehnung Inspektion Tests Wartung Annahme Ablehnung monatlich Reinigung … Kapitel 7.3.8 o.k. Dreck Reinigen 6 Monate Pflegen … Kapitel 7.4.9.2 o.k. Unbehandelt Montagepaste Carbon-Sattel- stütze 6 Monate Komplettreinigung, … Kapitel 8.6.8.1 o.k.
  • Seite 274 Inspektion und Wartung Maßnahmen bei Komponente Häufigkeit Beschreibung Kriterien Ablehnung Inspektion Tests Wartung Annahme Ablehnung 50 Stun- Entlüftung … siehe Hersteller o.k. 50 Stun- Reinigen … siehe Hersteller o.k. 200 Stun- Entlüftung … siehe Hersteller o.k. ROCKSHOX Feder-Sattel- stütze 200 Stun- Komplettwartung …...
  • Seite 275 Inspektion und Wartung Maßnahmen bei Komponente Häufigkeit Beschreibung Kriterien Ablehnung Inspektion Tests Wartung Annahme Ablehnung Antrieb/Schaltung Kette/Kassette/ 6 Monate auf Schäden prüfen auf Schäden … o.k. Schaden ggf. befestigen oder Ritzel/Ketten- prüfen neu nach Stückliste blatt Kettenschutz/ 6 Monate auf Schäden prüfen auf Schäden …...
  • Seite 276 Inspektion und Wartung Maßnahmen bei Komponente Häufigkeit Beschreibung Kriterien Ablehnung Inspektion Tests Wartung Annahme Ablehnung Sonstiges vor jeder Festigkeit Kapitel 7.1.5 … o.k. locker Feste Fahrt monatlich Dreck … Kapitel 7.3.4 o.k. Dreck Reinigen Gepäckträger 6 Monate Pflege … Kapitel 7.4.3 o.k.
  • Seite 277 Inspektion und Wartung 8.5.1 Rahmen inspizieren 8.5.3 Hinterbau-Dämpfer inspizieren und warten 1 Rahmen auf Risse, Verformungen und Gilt nur für Pedelecs mit dieser Ausstattung Lackschäden prüfen.  Liegen Risse, Verformungen oder Lackschäden vor, Pedelec außer Betrieb WARNUNG nehmen. Neuer Rahmen nach Stückliste. Verletzung durch Explosion 8.5.1.1 Carbon-Rahmen inspizieren Die Luftkammer steht unter Druck.
  • Seite 278 Inspektion und Wartung 8.5.5 Vorbau inspizieren VORSICHT Durch Belastung können sich falsch angezogene Schrauben lösen. Hierdurch kann der Vorbau Gefahr für die Umwelt durch Giftstoffe seinen festen Sitz verlieren. Ein Sturz mit Verletzungen ist die Folge. Im Hinterbau-Dämpfer befinden sich giftige und umweltschädliche Schmierstoffe und Öle.
  • Seite 279 Inspektion und Wartung 8.5.7 Achse mit Schnellspanner  Der Schnellspannhebel liegt bündig am inspizieren unteren Gehäuse an.  Beim Schießen des Schnellspannhebels ist ein leichter Abdruck auf der Handfläche zu sehen. VORSICHT Sturz durch gelösten Schnellspanner Ein defekter oder falsch montierter Schnellspanner kann sich in der Bremsscheibe verfangen und das Rad blockieren.
  • Seite 280 Inspektion und Wartung 8.5.8 Gabel inspizieren 8.5.8.1 Carbon-Federgabel inspizieren Gilt nur für Pedelecs mit dieser Ausstattung WARNUNG 1 Gabel ausbauen. 2 Gabel auf Risse, Verformungen und Verletzung durch Explosion Lackschäden prüfen. Die Luftkammer steht unter Druck. Bei der 3 Bei Lackschäden von Carbon-Federgabeln Wartung des Luftsystems einer defekten zwischen Kratzern in der Lackierung und Federgabel kann diese explodieren und schwere...
  • Seite 281 Inspektion und Wartung 8.5.9 Sattelstütze inspizieren 8.5.9.2 BY.SCHULZ Feder-Sattelstütze inspizieren und fetten Gilt nur für Pedelecs mit dieser Ausstattung WARNUNG 1 Sattelstütze aus dem Rahmen entfernen. Vergiftung durch Schmieröl 2 Schutz- und Sicherheitshülle entfernen. Das Schmieröl der EIGHTPINNS Sattelstütze ist 3 Sattelstütze innen und außen reinigen.
  • Seite 282 Inspektion und Wartung 8.5.9.3 RS SUNTOUR Feder-Sattelstütze inspizieren und fetten Gilt nur für Pedelecs mit dieser Ausstattung 1 Sattelstütze aus dem Rahmen entfernen. 2 Schutz- und Sicherheitshülle entfernen. 3 Sattelstütze auf Kratzer, Risse und Brüche untersuchen.  Beschädigte Sattelstütze nach Stückliste wechseln.
  • Seite 283 Technische Daten 8.5.10 Anziehmoment Modell Anziehmoment Werkzeug Achse konventionelle Achsmutter 35 … 40 Nm… 15 mm Schraubenschlüssel SR SUNTOUR Schraubachse 12AH2 Achse 8 … 10 Nm Innensechskant-Aufsatz 6 mm Sicherungsschraube 5 … 6 Nm Innensechskant-Aufsatz 5 mm SR SUNTOUR Schraubachse 15AH2 Achse 8 …...
  • Seite 284 Technische Daten BOSCH System Controller Befestigungsschraube 0,5 Nm Torx® T10 BOSCH Mini Remote 0,4 Nm (nicht 0,6 Nm, wie auf dem Mini-Remote Befestigungsschraube geschrieben ist) Innensechskant-Aufsatz 3 mm SHIMANO SC-E5003 0,8 Nm Innensechskant-Aufsatz 3 mm Befestigungsschraube Bremsbeläge SHIMANO Innensechskant-Schlüssel 3 mm Sprengring 2 …...
  • Seite 285 Technische Daten Bremsscheibe SHIMANO für Center-Lock- TL-LR15 Befestigungsschraube, TL-FC36/TL-LR11 Schnellspanner 40 … 50 Nm Rollgabelschlüssel SHIMANO für Center-Lock- Befestigungsschraube, TL-LR10 Mutter-Version 40 … 50 Nm Schraubenschlüssel SHIMANO für 5-Loch- Version Befestigungsschrauben 2 … 4 Nm Sechsrund [Nr. 25] SHIMANO für 6-Loch- Version Befestigungsschrauben 2 …...
  • Seite 286 Technische Daten Federgabel intend Edge Doppelbrücken-Schraube 12 Nm SR SUNTOUR Federseite, oben, Kunststoff 5 Nm SR SUNTOUR Federseite, oben, Aluminium 20 Nm SR SUNTOUR Federseite unten 10 Nm Innensechskant-Aufsatz (Festhub) SR SUNTOUR Federseite, unten 8 Nm Alu-Mutter (Festhub) SR SUNTOUR Federseite, unten, (Federweg einstellen) 7 Nm...
  • Seite 287 Technische Daten SRAM RockShox, Lyrik, ButterCup-Gehäuse- Führungsstange-Endplatte – Endplatte zur Führungsstangen – Luftfeder und Dämpfer 3,3 Nm Torx® T25 SRAM RockShox, Lyrik, ButterCup-Gehäuse (oberes) zu ButterCup-Gehäuse (unteres) – Luftfeder und Dämpfer 3,3 Nm Hahnenfuß-Schlüssel 23 mm SRAM RockShox Innensechskant-Aufsatz 8 mm und Stecknuss Bottomless Tokens 4 Nm 24 mm...
  • Seite 288 Technische Daten Getriebe SHIMANO Innensechskant-Schlüssel 4 mm Befestigungsschraube 6 … 8 Nm Innensechskant-Schlüssel 5 mm Handbremse SHIMANO Innensechskant-Schlüssel 4 mm Befestigungsschraube 6 … 8 Nm Innensechskant-Schlüssel 5 mm SHIMANO Befestigungsschraube, BL- M987/ BL-M9000/BL-M9020 4 … 6 Nm Innensechskant-Schlüssel 4 mm SHIMANO, Hebel für Scheibenbremse Entlüftungsnippel...
  • Seite 289 Technische Daten SHIMANO, FC-M8000, Dreifach-Ausführung Größtes Kettenblatt / 10 … 12 Nm Sechsrund [Nr. 30] Mittleres Kettenblatt 16 … 17 Nm Sechsrund [Nr. 30] Kleinstes Kettenblatt Kettenschutz Kettenschutz Montagebrille Brose Innensechskant-Schlüssel 3 mm Befestigungsschrauben 6 Nm Kettenschutz für BOSCH Motor BDU37xx Befestigungsschrauben max.
  • Seite 290 Technische Daten SHIMANO, Lenkerklemmung mit ein oder 20 … 29 Nm zwei Schrauben Motor FIT, Brose S Mag FIT 23 / 25 Nm Steckschlüssel SW 13 mm Innensechskantschlüssel SW 6 mm Befestigungsschrauben Motor (horizontal/vertikal) FIT, Panasonic FIT 20 … 24 Nm Innensechskant-Schlüssel 6 mm Befestigungsschrauben Motor...
  • Seite 291 Technische Daten ENVIOLO Schraube der Steuerungskabel- Abdeckung 0,2 ... 0,3 Nm (handfest) ROHLOFF, 14/500 Bajonettverschlüsse/ Seiltrommel-Schrauben 1,5 Nm Innensechskant-Aufsatz 2 mm ROHLOFF, 14/500 Öl-Ablassschraube 0,5 Nm Innensechskant-Aufsatz 3 mm ROHLOFF, 14/500 Befestigungsschrauben für Kettenspanner und Drehmoment-Stütze … Innensechskant-Aufsatz 5 mm ROHLOFF, 14/500 zum Drehen der Schaltwelle …...
  • Seite 292 Technische Daten SHIMANO Schnellspannerversion FH-M3050, FH-M4050, FH- 40 Nm Engländer und TL-LR15 (SHIMANO) MT200-B, FH-MT400, FH- Spezialwerkzeug MT400-B, FH-MT500, FH- MT500-B, FH-MT510, FH- MT510-B, FH-RM33, FH-RM35, FH- TX505, FH-TY505, FH-UR600 HB-M3050, HB-M4050, HB- MT200, HB-MT400,HB-MT400-B, HB-RM33 HB-TX505 FH-M7000, FH-M7010, FH- M7010-B HB-M7000, HB-M7010, HB- M7010-B...
  • Seite 293 Technische Daten Pedal Pedal, konventionell 33 … 35 Nm Schraubenschlüssel 15 mm SHIMANO Befestigungsschraube 35 … 55 Nm Schraubenschlüssel 15 mm Sattelstütze BY,SCHULZ, G1 M8 Sattelklemmenschraube 20 … 24 Nm M5 Fixier-Madenschrauben 3 Nm Innensechskant-Aufsatz 2,5 mm BY,SCHULZ, G2 M6 Sattelklemmenschraube 12 …...
  • Seite 294 Technische Daten SHIMANO XTR SL-M9100 Befestigungsschraube 3 Nm Innensechskant-Aufsatz 4 mm SRAM SRAM AXS- Controller 2 Nm Torx® T25 Befestigungsschraube Klemmschelle Schaltwerk SHIMANO für MTB/Trekking Befestigungsschraube, Standardtyp 8 … 10 Nm Innensechskant-Schlüssel 5 mm SHIMANO für MTB/Trekking Befestigungsschraube mit Halterung 3 …...
  • Seite 295 Technische Daten SHIMANO für Rennrad Innensechskant-Schlüssel 5 mm/ Befestigungsschraube 5 … 7 Nm Schraubenschlüssel 9 mm SHIMANO für Rennrad Befestigungsschraube, des Innensechskant-Schlüssel 5 mm/ Zugs 6 … 7 Nm Unterfahrschutz Steckschlüssel 8 mm FIT, Brose Innensechskant-Schlüssel 4 mm Befestigungsschrauben 6 Nm Innensechskant-Schlüssel 3 mm V-Brake Bremse SHIMANO...
  • Seite 296 Fehlersuche, Störungsbeseitigung und Reparatur Fehlersuche, Störungsbeseitigung und Reparatur Schmerzen vermeiden Das Pedelec ist sowohl ein Fortbewegungsmittel als auch ein Sportgerät, das die Gesundheit fördert. Nach den ersten Fahrten kann am nächsten Tag ein Muskelkater entstehen. Niemals sollten jedoch dauerhafte Schmerzen während oder nach einer Fahrt auftreten.
  • Seite 297 Fehlersuche, Störungsbeseitigung und Reparatur 9.1.1 Sitzbeschwerden Bei etwa 50 % aller Pedelecfahrenden treten Lösung Sitzbeschwerden auf: • Eine optimale Fahrposition einnehmen • Druckschmerzen der Sitzknochen, (siehe Kapitel 6.5.2). • Schmerzen im unteren Rücken und • Sattelhöhe und -neigung anpassen (siehe •...
  • Seite 298 Fehlersuche, Störungsbeseitigung und Reparatur 9.1.4 Schmerzen in Nacken und Schulter Durch die nach vorne gebeugte Haltung auf dem Lösung Pedelec lastet das Gewicht des Oberkörpers auf • Eine aufrechtere Fahrposition vermindert den Schultern. Je gestreckter die Position ist, sofort die Schmerzen. desto mehr Belastung tragen die Schultern.
  • Seite 299 Fehlersuche, Störungsbeseitigung und Reparatur 9.1.7 Knieschmerzen Pedelecfahren ist eine Kniegelenk-Schonende Lösung Sportart und wird für Sportanfänger empfohlen. • Fachhandel kontaktieren. Pedelec Über das Knie werden beim Pedalieren vom anpassen lassen (siehe Kapitel 6.5). Oberschenkel zum Fuß hin sehr große Kräfte Anschließend das Rad vermessen.
  • Seite 300 Fehlersuche, Störungsbeseitigung und Reparatur Fehlersuche Antriebssystem SHIMANO 5003 Die Komponenten des Antriebssystems werden 6 Alle Kontakte mit einem weichen Tuch ständig automatisch überprüft. Wird ein Fehler reinigen. festgestellt, erscheint eine Fehlermeldung auf 7 Akku einsetzen. dem Bildschirm. Abhängig von der Art des Fehlers 8 Antriebssystem starten.
  • Seite 301 Fehlersuche, Störungsbeseitigung und Reparatur Symptom Ursache / Möglichkeit Abhilfe Treten Sie?  Das Pedelec ist kein Motorrad. In die Pedalte treten. Unterstützungsmodus auf eine andere Unterstützungsstufe als [AUS] stellen. Ist der Unterstützungsmodus auf [AUS] Es wird keine Unterstützung gestellt? Wenn keine Unterstützung bereitgestellt wird, bereitgestellt.
  • Seite 302 Fehlersuche, Störungsbeseitigung und Reparatur Akku Symptom Ursache / Möglichkeit Abhilfe Der Akku verliert seine Der Akku befindet sich möglicherweise am  Akku durch neuen Akku ersetzen. Ladung schnell. Ende seiner Gebrauchsdauer. Alle fünf  Fachhandel kontaktieren. Die Firmware-Version der Antriebseinheit Akkuladestandanzeigen ist möglicherweise nicht mehr aktuell.
  • Seite 303 Fehlersuche, Störungsbeseitigung und Reparatur Symptom Ursache / Möglichkeit Abhilfe Den Ladeanschluss auf Fremdkörper prüfen. Ladestecker einstecken. Ist der Ladestecker des Ladegeräts fest in den Akku eingesteckt? Leuchten die LEDs auf dem Ladegerät immer noch nicht, Fachhandel kontaktieren Wenn der Akku vollständig geladen ist, erlischt die LED auf dem Batterieladegerät.
  • Seite 304 Fehlersuche, Störungsbeseitigung und Reparatur 9.5.1 Fehler des Bordcomputers Symptom Ursache / Möglichkeit Abhilfe Der Akku Ladezustand ist  Akku aufladen. möglicherweise unzureichend.  Ein-Aus-Taster (Akku) drücken, um den Strom Ist der Strom eingeschaltet? einzuschalten.  Wenn der Akku am Pedelec montiert ist und gerade Auf dem Monitor werden Wird der Akku aufgeladen? geladen wird, kann er nicht eingeschaltet werden.
  • Seite 305 Fehlersuche, Störungsbeseitigung und Reparatur 9.6.1 Fehlermeldung SHIMANO 5003 9.6.1.1 Warnhinweise am Bordcomputer Abbildung 258: Beispiel Warnhinweis W000 Code Ursache Einschränkung Abhilfe W101 Es wird kein Fahrzeugge- Die maximale Geschwindigkeit,  Fachhandel kontaktieren. (W011) schwindigkeitssignal vom bis zu der eine Unterstützung Geschwindigkeitssensor bereitgestellt wird, ist geringer erkannt.
  • Seite 306 Fehlersuche, Störungsbeseitigung und Reparatur 9.6.1.2 Fehlermeldungen Anzeige Wenn eine Fehlermeldung auf dem gesamten Bildschirm angezeigt wird, eines der unten stehenden Verfahren befolgen, um die Anzeige zurückzusetzen. 1 Den Ein-Aus-Taster (Akku) drücken. 2 Den Akku aus der Halterung nehmen. 3 Den Akku wieder einsetzten. 4 Das System starten.
  • Seite 307 Fehlersuche, Störungsbeseitigung und Reparatur Code Ursache Einschränkung Abhilfe E043 Unregelmäßigkeit in der Firmware Während der Fahrt wird keine  Fachhandel kontaktieren. dieses Produkts erkannt. Ein Teil Unterstützung bereitgestellt. der Firmware ist möglicherweise beschädigt. E050 Es wurde ein abweichendes Fahr- Während der Fahrt wird keine ...
  • Seite 308 Fehlersuche, Störungsbeseitigung und Reparatur Zustand Leuchtmuster Abhilfe Akku-Fehlfunktion Elektrischer Fehler im Akku Ladegerät an den Akku anschließen. Ladegerät entfernen. Ein-Aus-Taste drücken, während der Akku angeschlossen ist. Falls das Problem weiterhin besteht, Fachhandel kontaktieren. Tabelle 108: Fehlermeldungen des Akkus MY24HM2 - 11_1.0_16.11.2023...
  • Seite 309 Fehlersuche, Störungsbeseitigung und Reparatur Fehlersuche Antriebssystem SHIMANO 800 Die Komponenten des Antriebssystems werden 7 Den Akku einsetzen. ständig automatisch überprüft. Wird ein Fehler 8 Das Antriebssystem starten. festgestellt, erscheint eine Fehlermeldung auf 9 Wenn das Antriebssystem nicht starten, Akku dem Bildschirm. Abhängig von der Art des Fehlers entnehmen.
  • Seite 310 Fehlersuche, Störungsbeseitigung und Reparatur Symptom Ursache / Möglichkeit Abhilfe Wird in die Pedale getreten? 13 Das Pedelec ist kein Motorrad. In die Pedale treten. 14 Ein-Aus-Taster (Akku) drücken, um das System Ist das System eingeschaltet? einzuschalten. Es wird keine Unterstützung 15 Den Unterstützungsmodus auf eine andere bereitgestellt.
  • Seite 311 Fehlersuche, Störungsbeseitigung und Reparatur 9.7.4 Akku-Fehler Symptom Ursache / Möglichkeit Abhilfe  Der Akku verliert schnell Der Akku befindet sich möglicherweise Alten Akku durch neuen Akku ersetzen. seine Ladung. am Ende seiner Nutzungsdauer. 27 Den Netzstecker des Ladegeräts abziehen. Ist der Netzstecker des Ladegeräts fest 28 Den Netzstecker einstecken.
  • Seite 312 Fehlersuche, Störungsbeseitigung und Reparatur Symptom Ursache / Möglichkeit Abhilfe  Flüssigkeit tritt aus dem An alle Warnhinweise aus Kapitel 2 Sicherheit halten. Akku aus. 51 Den Akku sofort aus dem Pedelec entfernen. Ein ungewöhnlicher 52 Die Feuerwehr kontaktieren. Geruch ist festzustellen. 53 An alle Warnhinweise aus Kapitel 2 Sicherheit halten.
  • Seite 313 Fehlersuche, Störungsbeseitigung und Reparatur 9.7.7 Sonstige Fehler Symptom Ursache / Möglichkeit Abhilfe  Beim Drücken eines Dies ist keine Fehlfunktion. Schalters ertönen zwei Betrieb des gedrückten Schalters Pieptöne und der Schalter wurde deaktiviert. kann nicht betätigt werden.  Den Anweisungen auf dem Bildschirm folgen, die für den Es ist ein Fehler oder eine Warnung Es ertönen drei Pieptöne.
  • Seite 314 Fehlersuche, Störungsbeseitigung und Reparatur 9.7.8 SHIMANO 8000 9.7.8.1 Fehlermeldung Akku leuchtenden ( ), nichtleuchtenden ( ) und blinkenden ( ) LEDs. Der Akku kann durch Leuchtmuster der LEDs Fehler anzeigen. Die Leuchtmuster bestehen aus Zustand Leuchtmuster Abhilfe Systemfehler Kommunikationsfehler mit Prüfen, ob das Ladekabel feste und sachgemäß...
  • Seite 315 Fehlersuche, Störungsbeseitigung und Reparatur 9.7.8.2 Warnhinweise am Bordcomputer Abbildung 261: Beispiel Warnhinweis W000 Code Ursache Einschränkung Abhilfe W101 Es wurde kein Die maximale Geschwindigkeit,  Fachhandel kontaktieren. (W011) Fahrzeuggeschwindigkeitssig bis zu der eine Unterstützung nal vom bereitgestellt wird, ist geringer Geschwindigkeitssensor als normalerweise.
  • Seite 316 Fehlersuche, Störungsbeseitigung und Reparatur 9.7.8.3 Fehlermeldungen Anzeige Wenn eine Fehlermeldung auf dem gesamten Bildschirm angezeigt wird, eines der unten stehenden Verfahren befolgen, um die Anzeige zurückzusetzen. 1 Den Ein-Aus-Taster (Akku) drücken. 2 Den Akku aus der Halterung nehmen. 3 Den Akku wieder einsetzten. 4 Das System starten.
  • Seite 317 Fehlersuche, Störungsbeseitigung und Reparatur 9.7.9 Fehler Scheibenbremse lösen Symptom Ursache / Möglichkeit Abhilfe Klingeln und  Fachhandel kontaktieren. Einen City- oder Trekkingreifen Störgeräusche der Fahren mit Geländereifen auf Asphalt. einbauen. Scheibenbremse  Bremsscheibe gründlich mit Spiritus oder Bremsreiniger Verschmutzte oder Verfettete Bremsscheibe reinigen.
  • Seite 318 Fehlersuche, Störungsbeseitigung und Reparatur 9.7.10 Fehler SR SUNTOUR Federgabel lösen 9.7.10.1 Zu schnelles Ausfedern Die Federgabel federt zu schnell aus, wodurch ein Gabelkopf und Lenker werden nach oben „Pogo-Effekt“ entsteht, bei dem das Rad ausgelenkt, wenn das Rad vom Boden unkontrolliert vom Gelände abhebt.
  • Seite 319 Fehlersuche, Störungsbeseitigung und Reparatur 9.7.10.2 Zu langsames Ausfedern Die Federgabel federt nach dem Abfedern einer Die Federgabel bleibt im eingefederten Zustand, Unebenheit nicht schnell genug aus. Die wodurch Lenkkopf und Lenker eine niedrigere Federgabel bleibt auch über nachfolgende Position einnehmen. Das Körpergewicht wird Unebenheiten hinweg eingefedert, wodurch sich beim Aufprall nach vorn verlagert (grüne Linie).
  • Seite 320 Fehlersuche, Störungsbeseitigung und Reparatur 9.7.10.3 Federung am Berg zu weich Die Federgabel federt am Tiefpunkt des Geländes Körpergewicht verlagert sich nach vorn und das ein. Der Federweg ist schnell aufgebraucht, das Pedelec verliert an Schwung. Abbildung 267: Zu weiche Federung der Federgabel am Berg Lösung ...
  • Seite 321 Fehlersuche, Störungsbeseitigung und Reparatur 9.7.10.4 Zu harte Dämpfung bei Unebenheiten Beim Auftreffen auf die Unebenheit federt die Lenkkopf und Lenker werden deutlich nach oben Federgabel zu langsam ein und das Rad hebt von ausgelenkt, wodurch die Kontrolle beeinträchtigt der Unebenheit ab. Die Traktion nimmt ab, wenn werden kann.
  • Seite 322 Fehlersuche, Störungsbeseitigung und Reparatur 9.7.11 Fehler ROCKSHOX Federgabel lösen 9.7.11.1 Zu schnelles Ausfedern Die Federgabel federt zu schnell aus, wodurch ein Gabelkopf und Lenker werden nach oben „Pogo-Effekt“ entsteht, bei dem das Rad ausgelenkt, wenn das Rad vom Boden unkontrolliert vom Gelände abhebt. Traktion und zurückspringt.
  • Seite 323 Fehlersuche, Störungsbeseitigung und Reparatur 9.7.11.2 Zu langsames Ausfedern Die Federgabel federt nach dem Abfedern einer Die Federgabel bleibt im eingefederten Zustand, Unebenheit nicht schnell genug aus. Die wodurch Lenkkopf und Lenker eine niedrigere Federgabel bleibt auch über nachfolgende Position einnehmen. Das Körpergewicht wird Unebenheiten hinweg eingefedert, wodurch sich beim Aufprall nach vorn verlagert (grüne Linie).
  • Seite 324 Fehlersuche, Störungsbeseitigung und Reparatur 9.7.11.3 Federung am Berg zu weich Die Federgabel federt am Tiefpunkt des Geländes Körpergewicht verlagert sich nach vorn, und das ein. Der Federweg ist schnell aufgebraucht, das Pedelec verliert etwas an Schwung. Abbildung 273: Zu weiche Federung der Federgabel am Berg Lösung Abbildung 274: Druckstufen-Einsteller härter einstellen ...
  • Seite 325 Fehlersuche, Störungsbeseitigung und Reparatur 9.7.11.4 Zu harte Dämpfung bei Unebenheiten Beim Auftreffen auf die Unebenheit federt die Lenkkopf und Lenker werden deutlich nach oben Federgabel zu langsam ein und das Rad hebt von ausgelenkt, wodurch die Kontrolle beeinträchtigt der Unebenheit ab. Die Traktion nimmt ab, wenn werden kann.
  • Seite 326 Fehlersuche, Störungsbeseitigung und Reparatur 9.7.12 Fehler Hinterbau-Dämpfer SR SUNTOUR lösen 9.7.12.1 Zu schnelles Ausfedern Der Hinterbau-Dämpfer federt zu schnell aus, Sattel und Lenker werden nach oben ausgelenkt, wodurch es zu einem „Pogo-Effekt“ bzw. einem wenn das Rad von einer Bodenwelle oder vom Abprallen kommt, nachdem das Rad auf eine Boden abprallt.
  • Seite 327 Fehlersuche, Störungsbeseitigung und Reparatur 9.7.12.2 Zu langsames Ausfedern Der Hinterbau-Dämpfer federt nicht schnell genug Der Hinterbau-Dämpfer verbleibt nach dem aus, nachdem eine Unebenheit ausgeglichen Kontakt mit der ersten Unebenheit im wurde, und befindet sich bei der nächsten eingefederten Zustand. Wenn das Hinterrad auf Unebenheit nicht in der erforderlichen die zweite Unebenheit stößt, folgt der Sattel dem Grundstellung.
  • Seite 328 Fehlersuche, Störungsbeseitigung und Reparatur 9.7.12.3 Federung am Berg zu weich Der Hinterbau-Dämpfer federt durch den aufgebraucht, das Körpergewicht verlagert sich Tiefpunkt des Geländes hindurch tief in den nach unten und das Pedelec verliert etwas an Einfederhub ein. Der Federweg ist schnell Schwung.
  • Seite 329 Fehlersuche, Störungsbeseitigung und Reparatur 9.7.12.4 Zu harte Dämpfung bei Unebenheiten Beim Auftreffen auf die Unebenheit federt der Sattel und Pedelecfahrende werden nach oben Dämpfer zu langsam ein und das Hinterrad hebt und nach vorne ausgelenkt, das Hinterrad verliert von der Unebenheit ab. Die Traktion nimmt ab den Kontakt zum Boden und die Kontrolle wird (blaue Linie).
  • Seite 330 Fehlersuche, Störungsbeseitigung und Reparatur 9.7.13 Fehler Freilauf lösen Symptom Ursache / Möglichkeit Abhilfe Nach Montage, Hülle wurde vergessen.  Fachhandel kontaktieren. Korrekte Montage prüfen. Freilauf blockiert Nach Montage, Hülse wurde durch zu  Fachhandel kontaktieren. Länge der Hülse messen. Ist die festes Anziehen der Steckachse Hülse kürzer als 15,4 mm, Hülse tauschen.
  • Seite 331 Fehlersuche, Störungsbeseitigung und Reparatur 9.7.14 Fehler Beleuchtung lösen Symptom Ursache / Möglichkeit Abhilfe Die Vorderlicht oder die Pedelec sofort außer Betrieb nehmen. Rücklicht leuchtet nicht Die Projektierung ist möglicherweise auf, selbst wenn der inkorrekt. Die Lampe ist defekt. Fachhandel kontaktieren. Schalter gedrückt wird.
  • Seite 332 Fehlersuche, Störungsbeseitigung und Reparatur 9.7.17 Sonstige Fehler lösen Symptom Ursache / Möglichkeit Abhilfe Beim Drücken eines Betrieb des gedrückten Schalters  Das ist keine Fehlfunktion. Schalters ertönen zwei wurde deaktiviert. Pieptöne und der Schalter kann nicht betätigt werden. Es ertönen drei Pieptöne. Es ist ein Fehler oder eine Warnung ...
  • Seite 333 Fehlersuche, Störungsbeseitigung und Reparatur Reparaturen im Fachhandel 9.8.3 Federgabel reparieren Für viele Reparaturen werden Fachkenntnisse und Spezialwerkzeuge benötigt. Daher darf nur im 9.8.3.1 Lackschäden an der Gabel beseitigen Fachhandel Reparaturen durchführt werden, wie: • Reifen, Schlauch und Speichen wechseln, 1 Lackschäden mit Schleifpapier der Körnung •...
  • Seite 334 Fehlersuche, Störungsbeseitigung und Reparatur 9.8.4 Fahrlicht austauschen  Im Austausch nur Komponenten der entsprechenden Leistungsklasse verwenden. 9.8.5 Scheinwerfer einstellen  Der Scheinwerfer ist so einzustellen, dass ihr Lichtkegel 10 m vor dem Pedelec auf die Fahrbahn fällt (siehe Kapitel 6.4). 9.8.6 Reifenfreiheit Federgabel prüfen Jedes Mal, wenn ein Reifen einer Federgabel...
  • Seite 335 Wiederverwerten und Entsorgen Wiederverwerten und Entsorgen Dieses Gerät ist entsprechend der einer Verwertung zugeführt werden. Durch europäischen Richtlinie 2012/19/EU getrenntes Sammeln und Recycling werden die über Elektro- und Elektronik-Altgeräte Rohstoffreserven geschont und es ist (waste electrical and electronic equipment sichergestellt, dass beim Recycling des Produkts - WEEE) und der Richtlinie für und/oder der Akkus alle Bestimmungen zum Altakkumulatoren (Richtlinie 2006/66/EG)
  • Seite 336 Wiederverwerten und Entsorgen Abfallart Entsorgung Entsorgen Restmüll Restmülltonne (Graue Tonne) Biologisch abbaubare Schmierstoffe, Restmülltonne (Graue Tonne) Biologisch abbaubare Öle Biologisch abbaubare Ölverschmierte Putzlappen Glühlampen, Halogenleuchtmittel Restmülltonne (Graue Tonne) Gefährlicher Abfall Wiederverwerten Batterien, Akkus Rückgabe an den Akku-Hersteller. Elektrogeräte: Abgabe an kommunale Sammelstelle für Elektroschrott Motor Bordcomputer Bildschirm...
  • Seite 337 Dokumente Dokumente 11.1 Montageprotokoll Rahmennummer: Datum: Maßnahmen bei Komponenten Beschreibung Kriterien Ablehnung Montage/Inspektion Tests Annahme Ablehnung Vorderrad Montage o.k. locker Schnellspanner justieren Seitenständer Befestigung prüfen Funktionsprüfung o.k. locker Schrauben nachziehen Reifendruck zu niedrig/ zu Bereifung Reifendruckprüfung o.k. Reifendruck anpassen hoch auf Schäden prüfen, Außerbetriebnahme, neuer Rahmen...
  • Seite 338 Dokumente Antrieb/Schaltung Kette/Kassette/Ritzel/ ggf. befestigen oder neu nach auf Schäden prüfen o.k. Schaden Kettenblatt Stückliste Kettenschutz/ auf Schäden prüfen o.k. Schaden neu nach Stückliste Speichenschutz Tretlager/Kurbel Befestigung prüfen o.k. locker Schrauben nachziehen Pedale Befestigung prüfen o.k. locker Schrauben nachziehen Schalthebel Befestigung prüfen Funktionsprüfung o.k.
  • Seite 339 Dokumente 11.2 Inspektions- und Wartungsprotokoll Diagnose und Dokumentation Ist-Zustand Datum: Rahmennummer: Maßnahmen bei Bauteil Häufigkeit Beschreibung Kriterien Ablehnung Inspektion Test Annahme Ablehnung Schnellspanner Vorderrad 6 Monate Montage o.k. locker justieren Schrauben Seitenständer 6 Monate Befestigung prüfen Funktionsprüfung o.k. locker nachziehen Reifendruck Reifendruck- Reifendruck...
  • Seite 340 Dokumente Inspektion Test Annahme Ablehnung Bremsanlage Schrauben Handbremse 6 Monate Befestigung prüfen o.k. locker nachziehen, Bremsflüssigkeit nachfüllen, bei Bremsflüssig- Flüssigkeitsstand Schaden Pedelec 6 Monate nach Jahreszeit o.k. zu wenig keit prüfen außer Betrieb nehmen, neue Bremsschläuche Bremsbeläge, neue Bremsbeläge, Bremsscheibe und Schaden Bremsbeläge 6 Monate...
  • Seite 341 Dokumente Inspektion Test Annahme Ablehnung Elektrisches Antriebssystem auf Schäden prüfen Funktionsprüfung o.k. keine Anzeige, Neustart, Akku fehlerhafte testen, neue Bordcomputer 6 Monate Darstellung Software, oder neues Bordcomputer, außer Betrieb nehmen, Bedieneinheit auf Funktionsprüfung o.k. keine Neustart, Schäden prüfen Reaktion Bedieneinheit- Bedieneinheit 6 Monate Hersteller...
  • Seite 342 Dokumente Notizen MY24HM2 - 11_1.0_16.11.2023...
  • Seite 343 Glossar Glossar Abnutzung Verwendung der Maschine in all ihren Lebensphasen. Quelle: DIN 31051, Abbau des Abnutzungsvorrates (4.3.4), hervorgerufen durch Bremshebel chemische und/oder physikalische Vorgänge. Quelle: ISO DIN 15194:2017, Hebel, mit dem die Abschaltgeschwindigkeit Bremsvorrichtung betätigt wird. Quelle: ISO DIN 15194:2017, Geschwindigkeit, Bremsweg die vom Pedelec zu dem Zeitpunkt erreicht ist, Quelle: ISO DIN 15194:2017, Entfernung, die ein...
  • Seite 344 Glossar Elektromotorisch unterstütztes Fahrrad, gefederter Rahmen Pedelec Quelle: ISO DIN 15194:2017, Rahmen, der über Quelle: ISO DIN 15194:2017, (en: electrically eine geführte, vertikale Flexibilität verfügt, um die power assisted cycle) Pedelec, ausgerüstet mit Übertragung von Fahrbahnstößen auf den Fahrer Pedalen und einem elektrischen Hilfsmotor, das [sic] zu vermindern.
  • Seite 345 Glossar höchstes zulässiges Gesamtgewicht maximale Sattelhöhe Quelle: ISO DIN 15194:2017, Gewicht des Quelle: ISO DIN 15194:2017, vertikaler Abstand vollständig zusammengebauten Pedelecs, plus vom Boden bis zu der Stelle, an der die Fahrer [sic] und Gepäck, nach Definition des Sattelfläche von der Achse der Sattelstütze Herstellers.
  • Seite 346 Glossar Not-Halt unwegsames Gelände Quelle: ISO DIN 15194:2017, unebene Quelle: ISO 13850:2015, Funktion oder Signal, Schotterpisten, Waldwege und andere, im vorgesehen um: - aufkommende oder bestehende Allgemeinen abseits der Straßen befindliche Gefahren für Personen, Schäden an der Strecken, auf denen Baumwurzeln und Maschine oder dem Arbeitsgut zu vermindern Felsgestein zu erwarten sind.
  • Seite 347 Anhang Anhang Original EG-/EU-Konformitätserklärung Hersteller Dokumentationsbevollmächtigter* Janine Otto HERCULES GmbH c/o ZEG Zweirad-Einkaufs-Genossenschaft eG Longericher Straße 2 Longericher Str. 2 D-50739 Köln 50739 Köln Die Maschine, das Pedelec der Typen: 23-Q-0039 NOS FS SUV 2.1 Geländefahrzeug 23-Q-0040 NOS FS SUV 2.2 Geländefahrzeug...
  • Seite 348 Elektrolyten — Sicherheitsanforderungen für tragbare gasdichte Sekundärzellen und daraus hergestellte Batterien für die Verwendung in tragbaren Geräten — Teil 2: Lithium • DIN EN 17404, Fahrräder – Elektromotorisch unterstützte Räder – EPAC-Mountainbikes Köln, 21.09.2023 ……………………………………………………………………………………………… Georg Honkomp, Geschäftsführer HERCULES GmbH MY24HM2 - 11_1.0_16.11.2023...
  • Seite 349 Anhang Konformitätserklärung RED MODEL: SC-EM800 RI-7H90D-000 Regional regulatory information Europe Česky [Czech] Tímto SHIMANO INC. prohlašuje, že typ rádiového zařízení SC-EM800 je v souladu se směrnicí 2014/53/EU. Úplné znění EU prohlášení o shodě je k dispozici na této internetové adrese: http://si.shimano.com Dansk [Danish] Hermed erklærer SHIMANO INC., at radioudstyrstypen SC-EM800 er i overensstemmelse med direktiv 2014/53/EU.
  • Seite 350 Anhang Canada Korea This device complies with Industry Canada license-exempt RSS standards. Operation is MSIP-CRM-WY7-SWAN-2 R-R-WY7-3A subject to the following two conditions: 1. this device may not cause interference, and 2. this device must accept any interference, including interference that may cause undesired operation of the device.
  • Seite 351 Anhang III. Konformitätserklärung Teilmaschine 2006/42/EC DECLARATION OF INCORPORATION OF PARTLY COMPLETED MACHINERY (Original) SHIMANO INC. 1. Business name and full address of the manufacturer and, where appropriate, his authorized representative; SHIMANO INC. 3-77 Oimatsu-cho, Sakai-ku, Sakai City, Osaka, Japan 2. Name and address of the person authorized to compile the technical file, who must be established in the Community;...
  • Seite 352 Anhang MY24HM2 - 11_1.0_16.11.2023...
  • Seite 353 Stichwortverzeichnis Stichwortverzeichnis Bremse, 27 elektrisches Regel- und - Bremsbeläge prüfen, 255 Steuersystem, 343 Abgerufene Motorleistung, 84, - Bremsscheibe prüfen, 255 Ersatzteil, 344 - Druckpunkt prüfen, 254 Erstinbetriebnahme, 111 Abnutzung, 343 - nutzen, 221 EU-Konformitätserklärung, 347 Abschaltgeschwindigkeit, 343 - prüfen, 238, 254 Achse, - reinigen, 239 Anziehmoment, 283...
  • Seite 354 Stichwortverzeichnis Gesamt-Federweg, 344 - Spannung prüfen 256 - reinigen, 241 Getriebenabe, - tauschen, 333 Anziehmoment, 289 - inspizieren, 278 - Verschleiß prüfen 256 Breite 55 Griffe, - warten, 296 Höhe 55 - Ledergriffe nutzen 201 Lage, 27, 77 Lage, 27 - pflegen, 246 Kettenblatt, Lenkrohr, 47...
  • Seite 355 Stichwortverzeichnis Not-Halt, 346 Reflektoren, Länge 76 Not-Halt-System 17 - reinigen 239 Mindesteinstecktiefe 76 Reifen, 66 Sattelstütze LIMOTEC, - prüfen, 252 - montieren 113 Oberrohr, 47 - reinigen, 242 Sattelstütze, 27, 75, 346 - umrüsten 192 - Feder-Sattelstütze 75 Airless 192 - inspizieren, 281 Pannenschutz-Gürtel, 68 Lage, 66...
  • Seite 356 Stichwortverzeichnis - prüfen, 237 SPORT, 89, 93, 215, 219 - reinigen, 241 TOUR, 89, 93, 215, 219 Lage, 27 TURBO, 89, 93, 215, 219 Schutzeinrichtungen, 16 USB-Abdeckung, - prüfen 237 - prüfen 238 Sclaverand-Ventil siehe französisches Ventil V-Brake Bremse, Seitenständer, Anziehmoment, 295 - pflegen, 246 Ventil, 66...
