Signalquelle
Einstellung
Signalquelle
Einstellung
Gerät
Anzeigegerät
Anschluß
Äbgleichposition
Abgleich
Bemerkung
Aufnahmepegel
NF-Generator an
INPUT LEFT und
RIGHT
400 Hz
ca. 100 mV
BASF C 60
Chromdioxyd
Cr
: ON
Dolby : ON
Record : ON
NF-Voltmeter an
OUTPUT LEFT/
RIGHT
Record Level
550 mV Output
VR 107
VR 107'
VR 108 Reverse
VR 108' Reverse
auf 550 mV einstellen
BASF C 60
Super LH
Fe
:ON
Dolby : ON
Record: ON
R137
R 137'
J 3
J 3'
bei Testaufnahme
RECORD LEVEL nicht
verändern
>550 mV: Brücke verbinden
<550 mV:: Widerstand Iren-
nen
Sony C 60
FeCr Duad
FeCr
: ON
Dolby : ON
Record : ON
R 133
R 133'
J 4
J4'
Scotch C 45
Metafine
Met
: ON
Dolby : ON
Record : ON
R 129
R 129'
J5
J 5'
Meßcassette 1: Gleichlaufcassette 3 150 Hz
Meßcassette 21: 400 Hz Dolby-Pegel 200 nWb/m
400 Hz —20 db, 10 kHz —20 db

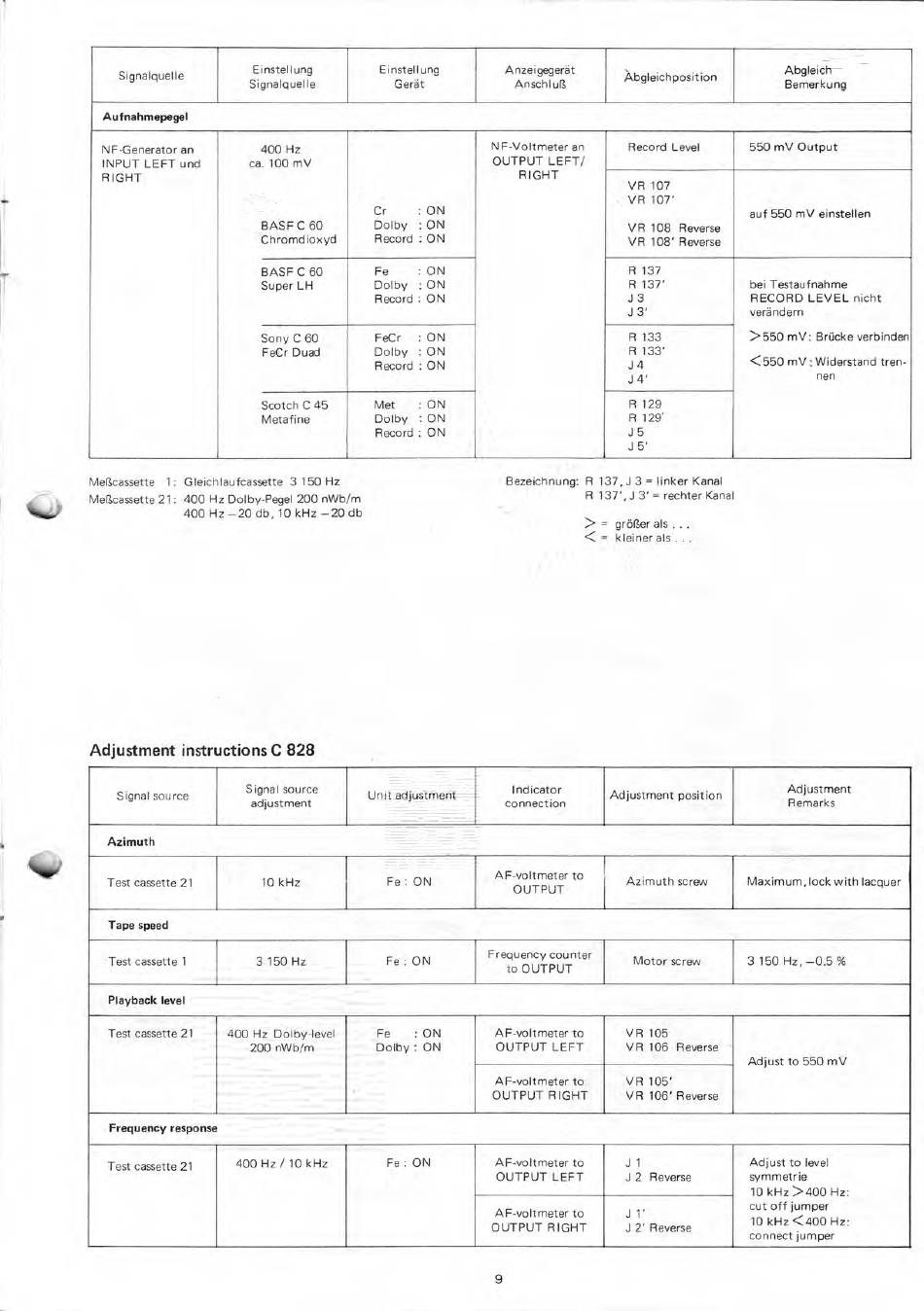

Adjustment instructions C 828
Bezeichnung: R 137,J 3 = linker Kanal
R 137',J 3' = rechter Kanal
> = größer als . . .
< = kleiner als . . .
Signal source
Signal source
adjustment
Unit adjustment
Indicator
connection
Adjustment position
Adjustment
Remarks
Azimuth
Test cassette 21
10 kHz
Fe : ON
AF-voltmeter to
OUTPUT
Azimuth screw
Maximum, lock with lacquer
Tape speed
Test cassette 1
3 150 Hz
Fe : ON
Frequency counter
to OUTPUT
Motor screw
3 150 Hz, —0.5 %
Playback level
Test cassette 21
400 Hz Dolby-level
200 nWb/m
Fe
: ON
Dolby: ON
•
AF-voltmeter to
OUTPUT LEFT
VR 105
VR 106 Reverse
Adjust to 550 mV
AF-voltmeter to
OUTPUT RIGHT
VR 105'
VR 106' Reverse
Frequency response
Test cassette 21
400 Hz! 10 kHz
Fe : ON
AF-voltmeter to
OUTPUT LEFT
J 1
J 2 Reverse
Adjust to level
symmetrie
10 kHz >400 Hz:
cut off jumper
10 kHz <400 Hz:
connect jumper
AF-voltmeter to
OUTPUT RIGHT
J 1'
J 2' Reverse
9
