Dual C 828 Serviceanleitung Seite 8

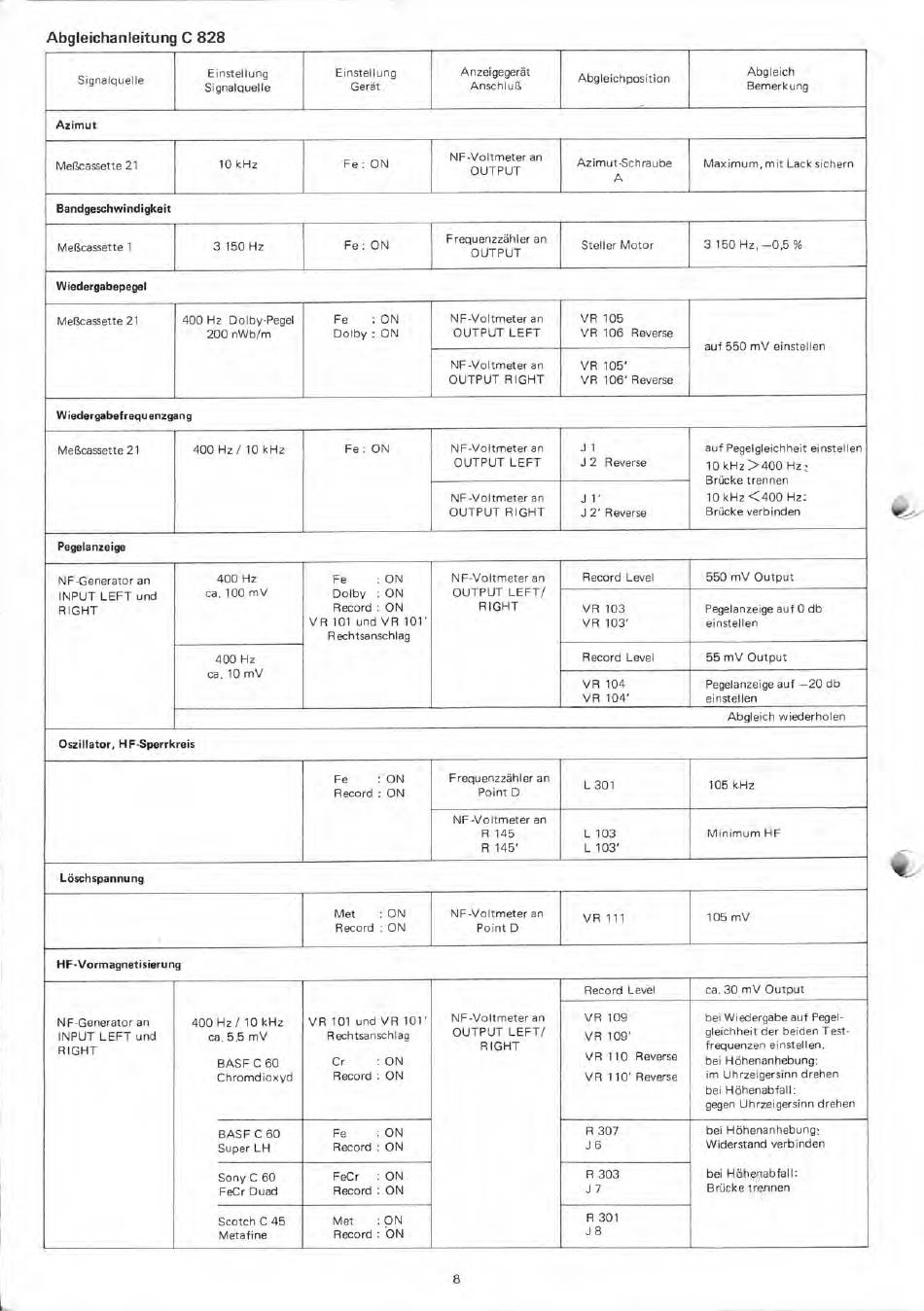

Abgleichanleitung C 828
Signalquelle
Einstellung
Signalquelle
Einstellung
Gerät
Anzeigegerät
Anschluß
Abgleichposition
-
Abgleich
Bemerkung
Azimut
Meßcassette 21
10 kHz
Fe : ON
NF-Voltmeter an
OUTPUT
Azimut-Schraube
A
Maximum, mit Lack sichern
Bandgeschwindigkeit
Meßcassette 1
3 150 Hz
Fe : ON
Frequenzzähler an
OUTPUT
Steller Motor 3 150 Hz, —0,5 %
Wiedergabepegel .
Meßcassette 21
400 Hz Dolby-Pegel
200 nWb/m
Fe
: ON
Dolby : ON
NF-Voltmeter an
OUTPUT LEFT
VR 105
VR 106 Reverse
auf 550 mV einstellen
NF-Voltmeter an
OUTPUT RIGHT
VR 105'
VR 106' Reverse
Wiedergabefrequenzgang
Meßcassette 21
400 Hz / 10 kHz
Fe : ON NF-Voltmeter an
OUTPUT LEFT
J 1
J2 Reverse
auf Pegelgleichheit einstellen
10 kHz >400 Hz:.,
Brücke trennen
10 kHz <400 Hz:
Brücke verbinden
NF-Voltmeter an
OUTPUT RIGHT
J 1'
J 2' Reverse
Pegelanzeige
NF-Generator an
INPUT LEFT und
RIGHT
400 Hz
ca. 100 mV
Fe
: ON
Dolby : ON
Record : ON
VR 101 und VR 101'
Rechtsanschlag
NF-Voltmeter an
OUTPUT LEFT/
RIGHT
Record Level 550 mV Output
VR 103
VR 103'
Pegelanzeige auf 0 db
einstellen
400 Hz
ca. 10 mV
Record Level
55 mV Output
VR 104
VR 104'
Pegelanzeige auf —20 db
einstellen
Abgleich wiederholen
Oszillator, HF-Sperrkreis
Fe : ON
Record : ON
Frequenzzähler an
Point D
L301 105 kHz
NF-Voltmeter an
R145
R 145'
L103
L 103'
Minimum HF
Löschspannung
Met
ON
Record ON
NF-Voltmeter an
Point D
VR 111
105 mV
HF -Vormagnetisieru ng
NF-Generator an
INPUT LEFT und
R IGHT
400 Hz! 10 kHz
ca. 5,5 mV
BASF C 60
Chromdioxyd
VR 101 und VR 101'
Rechtsanschlag
Cr : ON
Record : ON
NF-Voltmeter an
OUTPUT LEFT/
R IGHT
Record Level
ca. 30 mV Output
VR 109
VR 109'
VR 110 Reverse
VR 110' Reverse
bei Wiedergabe auf Pegel-
gleichheit der beiden Test-
frequenzen einstellen.
bei Höhenanhebung:
im Uhrzeigersinn drehen
bei Höhenabfall:
gegen Uhrzeigersinn drehen
BASF C 60
Super LH
Fe : ON
Record : ON
R 307
J 6
bei Höhenanhebung:
Widerstand verbinden
bei Höhenabfall:
Brücke trennen
Sony C 60
FeCr Duad
FeCr : ON
Record : ON
R 303
J 7
Scotch C 45
Metafine
Met
: ON
Record : ON
R 301
J 8
8
