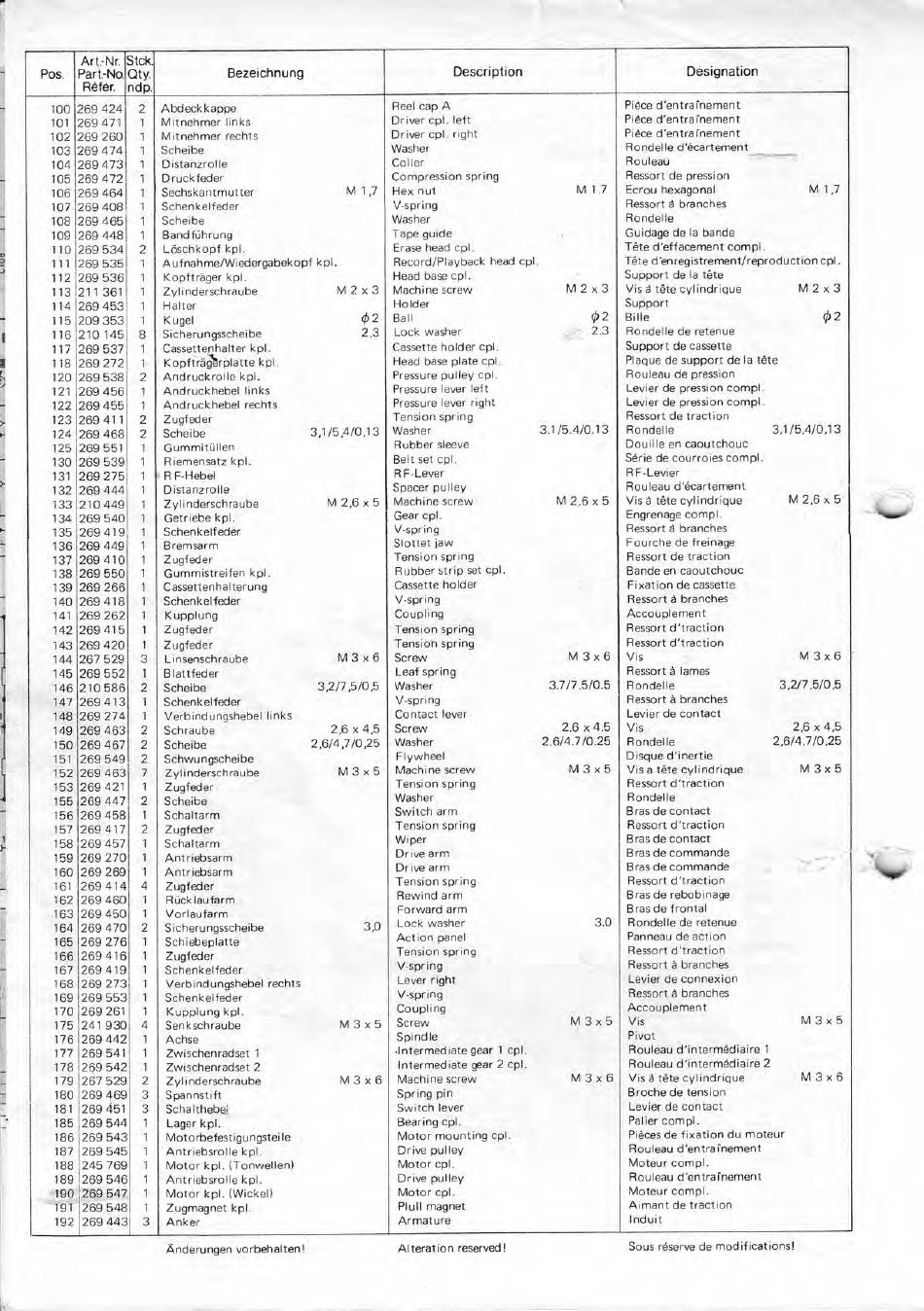

Pos.
Art.-Nr.
Part7No.
Refer.
Stck.
Qty.
ndp.
Bezeichnung
Description
Designation
100 269 424
2
Abdeckkappe
Reel cap A
Piece d'entrafnement
101 269 471
1
Mitnehmer links
Driver cpl. left
Piece d'entrarnement
102 269 260
1
Mitnehmer rechts
Driver cpl. right
Piece d'entrafnement
103 269 474
1
Scheibe
Washer
Rondelle d'ecartement
104 269 473
1
Distanzrolle
Coller
Rouleau
105 269 472
1
Druckfeder
Compression spring
Ressort de pression
106 269 464
1
Sechskantmutter
M 1,7
Hex nut
M 1.7
Ecrou hexagonal
M 1 ,7
107 269 408
1
Schenkelfeder
V-spring
Ressort ä branches
108 269 465
1
Scheibe
Washer
Rondelle
109 269 448
1
Bandführung
Tape guide
/
Guidage de la bande
110 269 534
2
Löschkopf kpl.
Erase head cpl.
Töte d'effacement compl.
111
112
269 535
269 536
1
1
Aufnahme/Wiedergabekopf kpl.
Kopfträger kpl.
Record/Playback head cpl.
Head base cpl.
.
Töte d'enregistrement/reproductioncpl.
Support de la töte
113 211 361
1
Zylinderschraube
M 2 x 3
Machine screw
M 2 x 3
Vis ä töte cylindrique
M 2 x 3
114 269 453
1
Halter
Holder
Support
115 209 353
1
Kugel
4) 2
Ball
02
Bille
4)2
116 210 145
8
Sicherungsscheibe
2,3
Lock washer
2.3
Rondelle de retenue
117 269 537
1
Cassettenhalter kpl.
Cassette holder cpl.
Support de cassette
118 269 272
1
Kopfträg>rplatte kpl.
Head base plate cpl.
Plaque de support de la töte
120 269 538
2
Andruckrolle kpl.
Pressure pulley cpl.
Rouleau de pression
121 269 456
1
Andruckhebel links
Pressure lever left
Levier de pression compl.
122 269 455
1
Andruckhebel rechts
Pressure lever right
Levier de pression compl.
123 269 411
2
Zugfeder
Tension spring
Ressort de traction
124 269 468
2
Scheibe
3,1/5,4/0,13
Washer
3.1/5.4/0.13
Rondelle
3,1/5,4/0,13
125 269 551
1
Gummitüllen
Rubber sleeve
-
Douille en caoutchouc
130 269 539
1
Riemensatz kpl.
Belt set cpl.
Serie de courroies compl.
131 269 275
1
RF-Hebel
R F-Lever
RF-Levier
132 269 444
1
Distanzrolle
Spacer pulley
Rouleau d'ecartement
133 210 449
1
Zylinderschraube
M 2,6 x 5
Machine screw
M 2.6 x 5
Vis ä töte cylindrique
M 2,6 x 5
134 269 540
1
Getriebe kpl.
Gear cpl.
Engrenage compl.
135 269 419
1
Schenkelfeder
V-spring
Ressort ä branches
136 269 449
1
Bremsarm
Slottet jaw
Fourche de freinage
137 269 410
1
Zugfeder
Tension spring
Ressort de traction
138 269 550
1
Gummistreifen kpl.
Rubber strip set cpl.
Bande en caoutchouc
139 269 266
1
Cassettenhalterung
Cassette hold er
Fixation de cassette
140 269 418
1
Schenkelfeder
V-spring
Ressort ä branches
141 269 262
1
Kupplung
Coupling
Accouplement
142 269 415
1
Zugfeder
Tension spring
Ressort d'traction
143 269 420
1
Zugfeder
Tension spring
Ressort d'traction
144 267 529
3
Linsenschraube
M 3 x 6
Screw
M 3 x 6
Vis
M 3 x 6
145 269 552
1
Blattfeder
Leaf spring
Ressort ä lames
146 210 586
2
Scheibe
3,2/7,5/0,5
Washer
3.7/7.5/0.5
Rondelle
3,2/7,5/0,5
147 269 413
1
Schenkelfeder
V-spring
Ressort ä branches
148 269 274
1
Verbindungshebel links
Contact lever
Levier de contact
149 269 463
2
Schraube
2,6 x 4,5
Screw
2.6 x 4.5
Vis
2,6 x 4,5
150 269 467
2
Scheibe
2,6/4,7/0,25
Washer
2.6/4.7/0.25
Rondelle
2,6/4,7/0,25
151 269 549
2
Schwungscheibe
Flywheel
Disque d'inertie
152 269 463
7
Zylinderschraube
M 3 x 5
Machine screw
M 3 x 5
Visa töte cylindrique
M 3 x 5
153 269 421
1
Zugfeder
Tension spring
Ressort d'traction
155 269 447
2
Scheibe
Washer
Rondelle
156 269 458
1
Schaltarm
Switch arm
Bras de contact
157 269 417
2
Zugfeder
Tension spring
Ressort d'traction
158 269 457
1
Schaltarm
Wiper
Bras de contact
159 269 270
1
Antriebsarm
Drive arm
Bras de commande
160 269 269
1
Antriebsarm
Drive arm
Bras de commande
161 269 414
4
Zugfeder
Tension spring
Ressort d'traction
162 269 460
1
Rück laufarm
Rewind arm
Bras de rebobinage
163 269 450
1
Vorlaufarm
Forward arm
Bras de frontal
164 269 470
2
Sicherungsscheibe
3,0
Lock washer
3.0
Rondelle de retenue
165 269 276
1
Schiebeplatte
Action panel
Panneau de action
166 269 416
1
Zugfeder
Tension spring
Ressort d'traction
167 269 419
1
Schenkelfeder
V-spring
Ressort ä branches
168 269 273
1
Verbindungshebel rechts
Lever right
Levier de connexion
169 269 553
1
Schenkelfeder
V -spring
Ressort ä branches
170 269 261
1
Kupplung kpl.
Coupli ng
Accouplement
175 241 930
4
Senkschraube
M 3 x 5
Screw
M 3 x 5
Vis
M 3 x 5
176 269 442
1
Achse
Spindle
Pivot
177 269 541
1
Zwischenradset 1
•Intermediate gear 1 cpl.
Rouleau d'intermediaire 1
178 4 .9 542
1
Zwischenradset 2
lntermediate gear 2 cpl.
Rouleau d'intermediaire 2
179
267
529
2
Zylinderschraube
M 3 x 6
Machine screw
M 3 x 6
Vis ä töte cylindrique
M 3 x 6
180 269 469
3
Spannstift
Spring pin
Broche de tension
181 269 451
3
Schalthebel
Switch lever
Levier de contact
185 269 544
1
Lager kpl.
Bearing cpl.
Palier compl.
186 269 543
1
Motorbefestigungsteile
Motor mounting cpl.
Pieces de fixation du moteur
187 269 545
1
Antriebsrolle kpl.
Drive pulley
Rouleau d'entrainement
188 245 769
1
Motor kpl. (Tonwellen)
Motor cpl.
Moteur compl.
189 269 546
1
Antriebsrolle kpl.
Drive pulley
Rouleau d'entrafnement
190 269 547
1
Motor kpl. (Wickel)
Motor cpl.
Moteur compl.
191 269 548
1
Zugmagnet kpl.
Plull magnet
Aimant de traction
192 269 443
3
Anker
Armature
Induit
Änderungen vorbehalten!
L
Alteration reserved!
Sous reserve de modifications!
