a kábelbevezető nyílások védősapkáit mutatja.
2.
Igazítsa az egységet a bal oldalon levő négy rögzítőkapocshoz és az
illesztőcsapokhoz.
3.
Nyomja az egységet a rögzítőkapcsokra, majd rögzítse a mellékelt alátétekkel
és anyákkal a szerelőréseken átnyúló két illesztőcsap közül legalább az egyikre
(2. ábra).
A mintavevő cső csatlakoztatása
A beszívó- és kifúvó nyílásokba 25 mm (1") külső átmérőjő szabványos cső csatla-
koztatható. A beszívó nyílások kúpos kialakításúak, így a mintavevő cső gyorsan,
könnyen, egyetlen nyomással csatlakoztatható az egységhez. A mintavevő cső az
alábbi módon csatlakoztatható az egységhez..

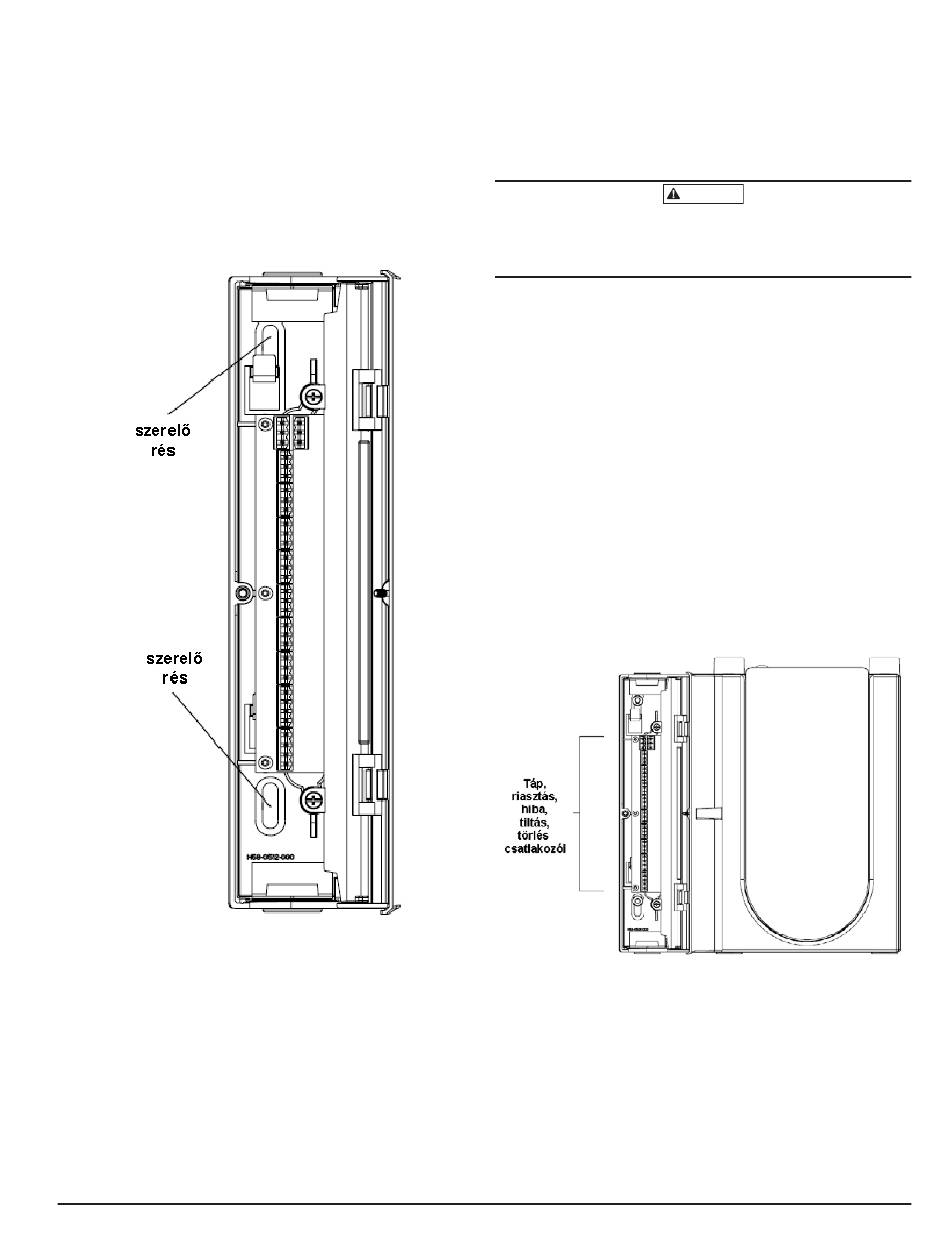

2. ÁBRA RÖGZÍTŐCSAVAROK SZERELŐNYÍLÁSAI
1.
Vágja le egyenesre, és sorjázza le a mintavevő cső végét. Távolítson el minden
olyan részecskét a csőről, amely zavarhatja a csatlakoztatást.
2.
Távolítsa el a záródugót a használni kívánt beszívó nyílásról (az egység felső
és alsó részén találhatók).
3.
Helyezze a mintavevő csövet a beszívó nyílásba, ellenőrizve a szoros illeszke-
dést. Ezeket a csatlakoztatásokat NEM SZABAD ragasztani!
Elvezetőcső
A FAAST egységből a levegőt mindig a felügyelt térrészbe kell visszavezetni. Bizon-
yos körülmények között azonban előfordulhat, hogy a kifúvott levegőt el kell vezetni
a megfigyelt térből, ezért csövet kell csatlakoztatni a kifúvó nyílásra. A kifúvó nyí-
lások a beszívó nyílásokhoz hasonlóan kúpos kialakításúak, így a kifúvott levegőt
elvezető cső gyorsan, könnyen, egyetlen nyomással csatlakoztatható az egységhez.
Az elvezető cső az alábbi módon csatlakoztatható az egységhez.
1.
Vágja le egyenesre, és sorjázza le az elvezető cső végét. Távolítson el minden
olyan részecskét a csőről, amely zavarhatja a csatlakoztatást.
2.
Távolítsa el a használni kívánt kifúvó nyílás záródugóját (az egység felső és
alsó részén találhatók).
3.
Helyezze az elvezető csövet a kifúvó nyílásba, ellenőrizve a szoros illeszke-
dést. Ezeket a csatlakozásokat NEM SZABAD ragasztani.
AZ EGYSÉG BEKÖTÉSE
Az aspirációs rendszeren végzett bármilyen munka megkezdése előtt tájékoztassa
az illetékes hatóságokat arról, hogy a rendszer ideiglenesen üzemképtelen lesz.
Mielőtt az egységet kinyitná, mindig ellenőrizze, hogy az egység teljesen feszültség-
mentes-e. A kábelezést a helyi előírásoknak megfelelően kell kialakítani.
Tápkábelek
A bekötéshez használt kábelek méretét az egység névleges teljesítménye alapján
határozza meg. A kábelméretek meghatározásához vegye figyelembe a csatlakoz-
tatott termékek névleges teljesítményét is.
Védőcső használata
Védőcső használatakor a védőcső végét, megfelelő védőcső csatlakozón keresztül il-
lessze az egység tetején, illetve alján található kábelbevezető nyílás egyikéhez.
1.
Húzza be a kábeleket a védőcsövön keresztül az egység bal oldalán található
csatlakozó részbe. (3. ábra).
2.
Csatlakoztassa a megfelelő kábeleket a mellékelt Euro-csatlakozókba. A ká-
belezés kialakításakor vegye figyelembe a helyi elektromos előírásokat és sz-
abványokat.
3.
Dugja be a csatlakozókat az egységen található megfelelő dugaszba.
KÁBELEZÉSI KÖVETELMÉNYEK
A FAAST egységben több Euro típusú dugós sorkapocs található az egység bal ol-
dali ajtaja mögött.
Az 1. táblázat ismerteti a sorkapcsok rendeltetését. A 2. táblázat a FAAST egység és
egy tőzjelző központ összeköttetését mutatja.
3. ÁBRA A FAAST EGYSÉG SORKAPCSA
ASP17-08
3
FIGYELEM!
I56-3836-006
ASP16-08
12-15
