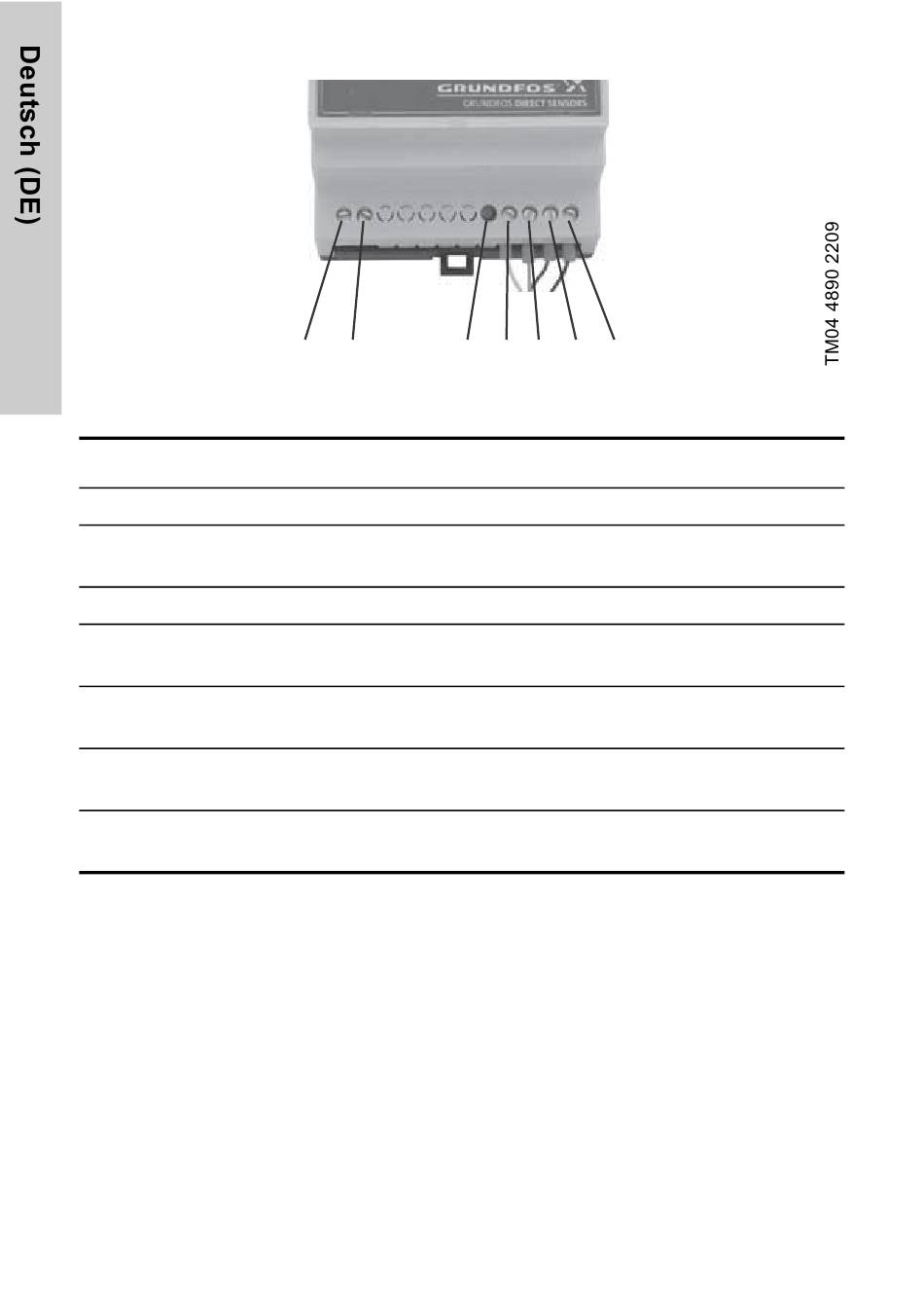

Abb. 11
24 VDC und Sensoranschluss
Klemme
Bezeichnung
1
Externe 24 VDC Spannungsversorgung (PELV-konform)
Erde für externe 24 VDC Spannungsversorgung
2
(PELV-konform)
8
Grüne Diode - brennt, wenn der SI 010 CNV eingeschaltet ist
Sensoreingang 1 (gelb/weiß bei Verwendung eines
9
Grundfos Direct Sensors™ Standardkabels)
Sensoreingang 2 (gelb/weiß bei Verwendung eines
10
Grundfos Direct Sensors™ Standardkabels)
Masse für Sensor (grün bei Verwendung eines
11
Grundfos Direct Sensors™ Standardkabels)
+ 5 V Spannungsversorgung für den Sensor (braun bei Verwen-
12
dung eines Grundfos Direct Sensors™ Standardkabels)
Ebenfalls können die Signale von zwei getrennten Sensoren umgeformt wer-
den (z.B. Druck und Durchfluss). Dann kann jedoch das Temperatursignal
nicht verarbeitet werden. Der Messumformer kann in diesem Fall beide Sen-
soren mit Spannung versorgen und die von beiden Sensoren empfangenen
Signale umwandeln. Dazu sind jedoch jeweils zwei Leiter an die Klemmen 11
und 12 anzuschließen. Siehe Abb. 12.
16
1
2
8
9 10 11 12
