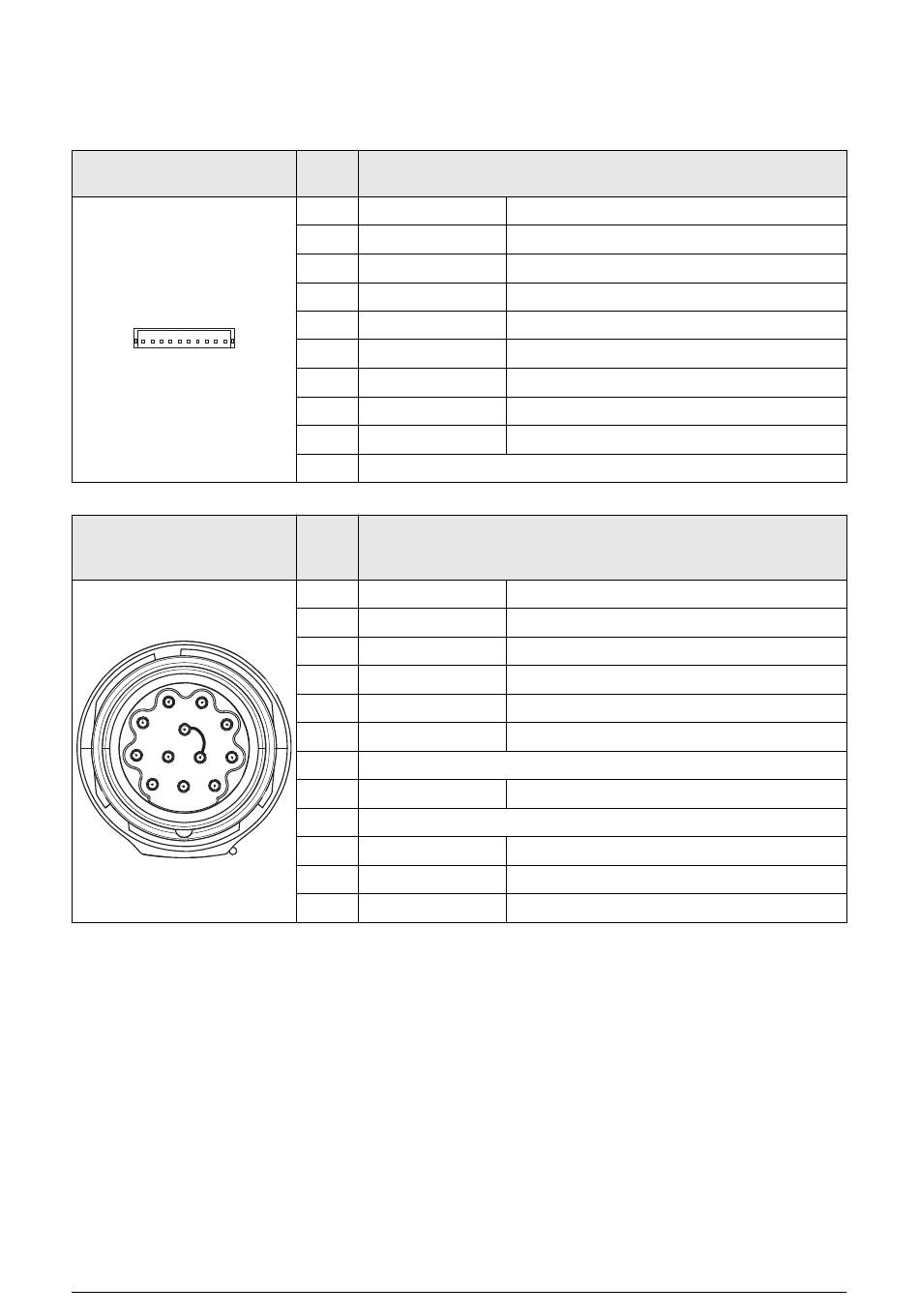

Elektrischer Anschluss
Anschlussausführung P
10-poliger Buchsenstecker
(Steckansicht)
1
Anschlussausführung U
12-polige Kupplung mit
Stiftkontakten
(Steckansicht)
5
4
6
3
11
7
2
12
10
8
1
9
8
Pin
Signal / Funktion
1
U
B
2
U
1+
3
U
1–
4
U
2+
5
U
2–
6
U
Sense
7
U
N+
8
U
N–
9
0 V
10
nicht belegt
Pin
Signal / Funktion
1
U
2–
2
U
Sense
3
U
N+
4
U
N–
5
U
1+
6
U
1–
7
nicht belegt
8
U
2+
9
nicht belegt
10
0 V
11
0 V
12
U
B
+ 5 V Versorgungsspannung
Signal Spur 1
inverses Signal Spur 1
Signal Spur 2
inverses Signal Spur 2
5 V Sense
Signal Referenzspur N
inverses Signal Referenzspur N
GND
inverses Signal Spur 2
5 V Sense
Signal Referenzspur N
inverses Signal Referenzspur N
Signal Spur 1
inverses Signal Spur 1
Signal Spur 2
GND
GND (Brücke Pin 10)
+ 5 V Versorgungsspannung
DS21-2449 / (2023-08-17)
