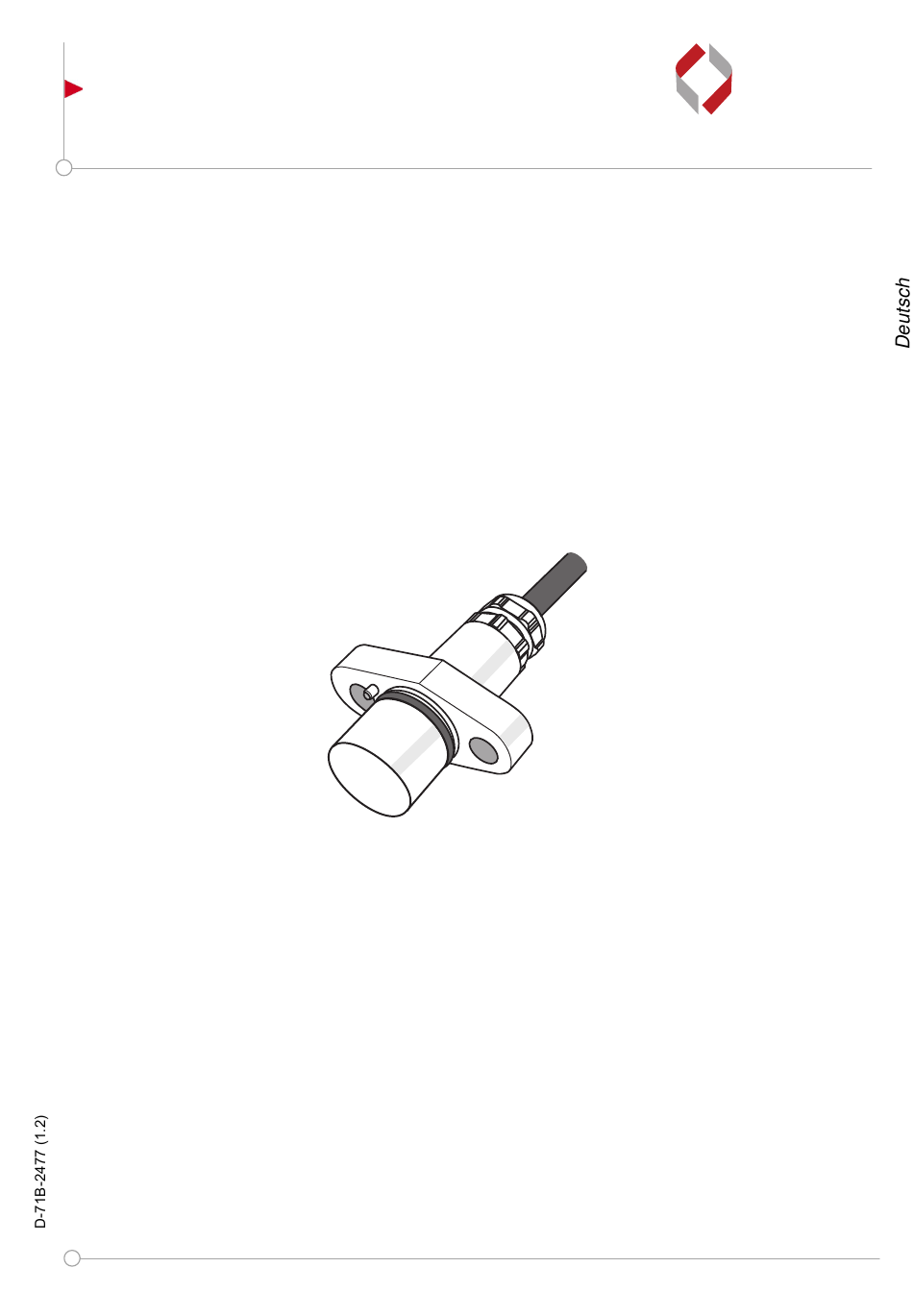

- Seite 1 2-Kanal Drehzahlsensor LENORD + BAUER GEL 2477 ... automates motion. Sensor mit Impulsvervielfachung Betriebsanleitung Irrtum und technische Änderungen vorbehalten. 2012-02...
- Seite 2 Herausgeber: Lenord, Bauer & Co. GmbH Dohlenstraße 32 Dok.-Nr. D-71B-2477 (1.2) 46145 Oberhausen ● Deutschland Telefon: +49 208 9963–0 ● Telefax: +49 208 676292 Internet: www.lenord.de ● E-Mail: info@lenord.de GEL 2477...
-
Seite 3: Inhaltsverzeichnis
Drehzahlsensor montieren ..............15 Kabel verlegen ..................16 Drehzahlsensor anschließen und prüfen ..........16 Anschlussbelegung ..................17 Handhabung ....................18 Wartung ....................18 Reinigung ....................18 Demontage .................... 18 Entsorgung .................... 18 Störungsbehebung ..................19 Anhang ......................20 GEL 2477... - Seite 4 Inhalt Lenord + Bauer Technische Daten .................. 20 Maßzeichnung ..................22 Einbauzeichnung ................... 23 Ausgangssignale ................... 24 8.4.1 Signalpegel für Signalmuster V / X ........... 24 8.4.2 Signalmuster ................24 GEL 2477...
-
Seite 5: Zu Dieser Betriebsanleitung
Elektrostatisch gefährdete Bauelemente Electro-static discharge, Englisch für elektrostatische Entladung Elektromagnetische Verträglichkeit Maßverkör- Allgemeine Bezeichnung für Messzahnrad, Zahnstange oder Schlitz- perung scheibe In dieser Anleitung wird das Messzahnrad näher ausgeführt. Die An- merkungen gelten analog auch für andere Maßverkörperungen. GEL 2477... -
Seite 6: Symbole, Auszeichnungen, Hinweise
Symbole, Auszeichnungen, Hinweise Die folgenden Symbole, Auszeichnungen und Hinweise werden in dieser Betriebsan- leitung verwendet, damit Sie bestimmte Informationen schneller erkennen können: Hinweise zur Vermeidung von Sachschäden ► Auszuführender Arbeitsschritt → Seite 6 Seitenverweis auf einen anderen Teil dieser Betriebsanleitung GEL 2477... -
Seite 7: Produktbeschreibung
Die gemessene Impulszahl entspricht exakt der Zähnezahl des Messzahnrads. Die ausgegebene Impulszahl ist abhängig vom vorhandenen Vervielfachungsfaktor (2, 4, 8; siehe Typenschlüssel → Seite Für die Speisung des Drehzahlsensors, die Auswertung der Impulszahlen und den Aufbau des Regelkreises ist eine separate Elektronik erforderlich. GEL 2477... -
Seite 8: Herstellererklärung
Die Herstellererklärung gemäß EMV-Richtlinie 2004/108/EG finden Sie im Internet un- ter www.lenord.de. Lieferumfang Zum Lieferumfang gehören folgende Komponenten: ● Drehzahlsensor mit Anschlusskabel und aufgesetzter Schutzkappe, verpackt in ei- nem ESD-Schutzbeutel ● Diese Betriebsanleitung Typenschild Auf dem Drehzahlsensor befinden sich folgende Kennzeichnungen: 1 Typenschlüssel 2 Seriennummer GEL 2477... -
Seite 9: Typenschlüssel
02 Vervielfachungsfaktor 2 04 Vervielfachungsfaktor 4 08 Vervielfachungsfaktor 8 Kabelabgang K Kabelverschraubung W Wellrohrverschraubung G Gummischlauchanschluss Kabellänge L 000 Kabellänge in cm Konfektionierung N Standardausführung S Sonderausführung 2477 _ _ _ _ _ _ _ _ _ _ _ _ GEL 2477... -
Seite 10: Vermeidung Von Sachschäden Und Fehlfunktionen
Wenn Sie einen funktionsfähigen Drehzahlsensor demontieren, setzen Sie die Schutzkappe nach der Demontage sofort wieder auf. 3.3.2 Messfläche Der Drehzahlsensor ist an seiner Messfläche stark magnetisch. Bei Annäherung an metallische Gegenstände kann es dabei schnell zu einer Berührung kommen. Bei Be- GEL 2477... -
Seite 11: Luftspalt Zwischen Messfläche Und Messzahnrad
Eine Ansammlung von ferromagnetischem Material zwischen der Messfläche und den Zähnen der Maßverkörperung kann dazu führen, dass der Sensor den Wechsel von Zahn zu Zahnlücke nicht eindeutig erkennen kann. Prüfen Sie den Sensor regelmäßig auf Verschmutzung und reinigen Sie ihn wenn nötig (sieheReinigung → Seite 18). GEL 2477... -
Seite 12: Messzahnrad
Legen Sie die Schirme großflächig auf. Halten Sie alle ungeschirmten Leitungen so kurz wie möglich. Führen Sie die Erdungsverbindungen mit großem Querschnitt aus (z. B. als induk- tionsarmes Masseband oder Flachbandleiter) und halten Sie sie kurz. GEL 2477... - Seite 13 Sie Kabel mit getrennter 2-fach Schirmung. Bei Kabeln mit getrennter 2-fach Schirmung legen Sie die Schirme nur auf jeweils einer Seite auf. Maschine GEL 2477 Auswertelektronik Steuerleitungen Potenzialausgleichsleitung (nur bei extremen Störpegeln) Der Sensor ist Teil einer Maschine bzw. Anlage. Binden Sie den Potenzialausgleich für den Sensor in das Gesamtschirmkonzept ein.
-
Seite 14: Montage
Dichtrings zu vermeiden . – Stellen Sie sicher, dass der Drehzahlsensor nach der Montage korrekt sitzt, um eine einwandfreie Funktion zu gewährleisten. Aufnahmevorrichtung vorbereiten ≤ 5 ±0,2 2. Wandstärke der Aufnahmevorrichtung prüfen Ø 3,1 ±0,05 1. Bohrungen vornehmen 3. Einführschräge vorsehen GEL 2477... -
Seite 15: Drehzahlsensor Montieren
2. 2 Schrauben M8 x 20 EN ISO 4762 mit Unterlegscheibe und Federring 3. Mehrzweck-Fett 4. Dichtmittel für Befestigungsschrauben, wenn Durchgangslöcher verwendet werden (empfohlen: Loctite 542). 2. Wenn Durchgangslöcher vor- 3. Schutzkappe abnehmen 1. Dichtring fetten gesehen sind, Schrauben ab- dichten. GEL 2477... -
Seite 16: Kabel Verlegen
Schließen Sie ein geeignetes Messgerät an, z. B. ein Oszilloskop. Drehen Sie das Messzahnrad langsam und beobachten Sie dabei auf dem Mess- gerät das Ausgangssignal. Bei korrekter Funktion wird ein einwandfreies Rechtecksignal angezeigt (→ Seite 24). GEL 2477... -
Seite 17: Anschlussbelegung
Sensorleitung Steuerschrank 2. Gemeinsame Spannungsversorgung für Drehzahlsensor und Auswertelektronik (GEL 2477V...) Der Signaleingang ist galvanisch nicht getrennt und der Schirm nicht durchgängig verbunden. +10...30 V Spur 1 Spur 2 Schirm Elektronik Maschinen- Klemmkasten Klemmstelle masse Sensorleitung Steuerschrank GEL 2477... -
Seite 18: Handhabung
Wenn der Drehzahlsensor weiter verwendet werden soll, setzen Sie die mitgelie- ferte Schutzkappe auf das Sensorrohr oder sorgen Sie für einen vergleichbaren Schutz der Messfläche. Entsorgung Entsorgen Sie einen defekten Sensor nach den regionalen Vorschriften für Elektro- und Elektronikgeräte. GEL 2477... -
Seite 19: Störungsbehebung
Drehrichtung Sensors (Indexstift) und die Drehrich- des Zahnrades überein. tung des Zahnrades mit der Einbau- zeichnung (→ Seite 23) überein- stimmen. Falls nicht, demontieren Sie den Sen- sor und führen Sie die Bohrungen ent- sprechend der Einbauzeichung aus. GEL 2477... -
Seite 20: Anhang
(EN 50121-3-2) Industrieanwendungen (EN 61000-6-1 bis 4) Isolationsfestigkeit 500 V AC (EN 60439-1) Ausgangssignalpegel abhängig vom Ausgangsstrom und der Temperatur Endwert der Ausgangsfrequenz je nach Faktor (2x, 4x, 8x) und abhängig von Kabellänge, Last und der Tem- peratur GEL 2477... - Seite 21 Masse Sensor (2 m Kabel, ohne Stecker) ca. 500 g Elektrischer Anschluss Kabel Kabel halogenfrei und geschirmt (Spezifikation auf Anfrage), Kabel- abgang gerade oder seitlich Kabellänge ≤ 100 m Kabeldurchmesser 8,1 mm Kabelquerschnitt 6 x 1,0 mm Biegeradius statisch/dynamisch 24 mm / 41 mm GEL 2477...
-
Seite 22: Maßzeichnung
8 Anhang Lenord + Bauer Maßzeichnung Maßzeichnung 18,5 ø 22 ø 3 ø 20 ø 26 f7 alle Maße in mm Kabelverschraubung M20 x 1,5 Wellrohrverschraubung Nennweite DN 12 Gummischlauchanschluss-Stutzen Nennweite DN 18 Kabel-Länge ≈ Circa-Maß GEL 2477... -
Seite 23: Einbauzeichnung
21 x 2,5, NBR Sichtbare Fläche Indexstift Axialer Versatz Drehrichtung des Zahnrads: vorwärts Bohrbild Signal für Vorwärts- fahrt ±0,2 Ø 3,1 ±0,05 Mit Blick auf die sichtbare Fläche werden die Signale in Vorwärtsrichtung ausgegeben, wenn das Zahnrad im Uhrzeigersinn dreht. GEL 2477... -
Seite 24: Ausgangssignale
: 10 ... 30 V DC) X (U : 10 ... 30 V DC) Erläuterungen 1, 2 = Kanal 1, Kanal 2 = inverse Kanäle = Versorgungsspannung Abhängig vom Vervielfachungsfaktor werden folgende Signale ausgegeben: Ausgangssignale Faktor 08 Faktor 02 GEL 2477... - Seite 25 2-channel speed sensor LENORD + BAUER GEL 2477 ... automates motion. Sensor with pulse multiplier Operating instructions Right to technical changes and errors reserved. 2012-02...
- Seite 26 Device manufacturer and publisher: Lenord, Bauer & Co. GmbH Dohlenstraße 32 Doc. no. D-71B-2477 (1.2) 46145 Oberhausen ● Deutschland Phone: +49 208 9963–0 ● Fax: +49 208 676292 Internet: www.lenord.de ● E-Mail: info@lenord.de GEL 2477...
- Seite 27 Laying the cable ..................40 Connecting and testing the sensor ............40 Connection ..................... 41 Information on handling ................42 Maintenance ..................42 Cleaning ....................42 Removing ....................42 Disposal ....................42 Troubleshooting ..................... 43 Appendix ......................44 Technichal Data ..................44 GEL 2477...
- Seite 28 Table of contents Lenord + Bauer Scale drawing ..................46 Assembly drawing and drilling plan ............47 Output signals ..................48 8.4.1 Output level for signal pattern V / X .......... 48 8.4.2 Signal pattern ................48 GEL 2477...
-
Seite 29: About These Operating Instructions
Definition: DP = N / PD = (N + 2) / OD with N = number of teeth, PD = pitch diameter in inches, OD = outside diameter in inches Electrostatic Sensitive Devices Electromagnetic Compatibility GEL 2477... -
Seite 30: Symbols, Marks And Notes
The following symbols, marks and notes are used in these operating instructions to enable you to recognise certain information more quickly: Notes on how to avoid property damage ► Step to be carried out → page 30 Page reference to another part of these operating instructions GEL 2477... -
Seite 31: Product Specification
The number of pulses is output in accordance with the multiplication factor (2, 4, 8; see Type code, → page 33). The power supply for the speed sensor, the evaluation of the pulses and the establish- ment of the control circuit requires separate electronics. GEL 2477... -
Seite 32: Manufacturer's Declaration
Delivery scope includes the following components: ● Speed sensor with connection cable and protective cap fitted, packed in a protective ESD bag ● These operating instructions ID plate The following information is provided on the speed sensor: 1 Type code 2 Serial number GEL 2477... -
Seite 33: Type Code
K Cable gland W Flexible conduit fitting G Hose fitting Cable length L 000 Cable length in cm Customising N Standard version S Special version 2477 _ _ _ _ _ _ _ _ _ _ _ _ GEL 2477... -
Seite 34: Prevention Of Damage And Malfunctions
If you are removing the speed sensor for future use, fit the protective cap immedi- ately after removal. 3.3.2 Measuring surface The speed sensor is highly magnetic on its measuring surfaces. When it is brought close to metal objects, it can quickly make contact with them. For example, the meas- GEL 2477... -
Seite 35: Air Gap Between Measuring Surface And Target Wheel
Technichal Data → page 44f). 3.3.7 Contamination The accumulation of ferromagnetic particles between the measuring surface and the teeth of the measuring scale may mean that the speed sensor cannot clearly read the change from tooth to gap. GEL 2477... -
Seite 36: Target Wheel
Place the shielding on the connector housing if included in the shielding concept. Spread the shielding wide. Keep all unshielded lines as short as possible. Use large diameter grounding connections (for example, as a low induction ground strap or ribbon conductor) and keep them short. GEL 2477... - Seite 37 With cables with separate two-ply shielding, spread the shielding on one side only. Machine GEL 2477 Evaluation electronics Control lines Voltage equalising cable (only in the case of extreme levels of interference) ...
-
Seite 38: Assembly
Preparing mounting device ≤ 5 2. Verify wall thickness of the mounting device. ±0,2 Ø 3,1 ±0,05 1. Make all necessary bores. 3. Bevel the bore for mounting. GEL 2477... -
Seite 39: Mounting Speed Sensor
2. 2 screws M8 x 20 EN ISO 4762 with washer and spring washer 3. Multi-purpose grease 4. Sealant for mounting screws if feed-through holes are used (recom.: Loctite 542). 1. Grease the sealing ring. 2. If feed-through holes are 3. Remove the protective cap. used, seal screws with sealant. GEL 2477... -
Seite 40: Laying The Cable
Connect a suitable measuring instrument, for example, an oscilloscope. Turn the target wheel slowly and observe the output signal on the measuring in- strument. If the speed sensor is working correctly, you will see a perfect square-wave signal (see section 8.4 → page 48). GEL 2477... -
Seite 41: Connection
2. Shared power supply for speed sensor and evaluation electronics (GEL 2477V...) The signal input is not galvanically isolated, and the shielding is not attached throughout. +10 to 30 V Channel 1 Channel 2 Screen Electronic Machine Terminal box Terminal block sensor cable switch cabinet ground GEL 2477... -
Seite 42: Information On Handling
If the original protective cap is no longer available, make sure that comparable pro- tection is provided for the measuring surface. Disposal Dispose of a faulty sensor in accordance with regional regulations for electrical and electronic equipment. GEL 2477... -
Seite 43: Troubleshooting
(→ page 47). Otherwise, remove the sensor and complete boring in accord- ance with the assembly drawing. GEL 2477... -
Seite 44: Appendix
(EN 61000-6-1 to 4) Insulation 500 V AC (EN 60439-1) Output signal level depends on output current and temperature Max. value of output frequency belongs to multiplication factor (2x, 4x, 8x) and is also dependent on cable length, load and temperature. GEL 2477... - Seite 45 Cable halogen free and screened (specification on request), cable outlet straight or on the side Cable length ≤ 100 m Cable diameter 8.1 mm Cable cross section 6 x 1.0 mm Bending radius static / dynamic 24 mm / 41mm GEL 2477...
-
Seite 46: Scale Drawing
ø 20 ø 26 f7 All dimensions stated in mm (≈ approximate dimension) general tolerance DIN ISO 2768 medium Cable length Cable gland M20 x 1.5 Flexible conduit fitting nominal width DN 12 Hose fitting nominal width DN 18 GEL 2477... -
Seite 47: Assembly Drawing And Drilling Plan
Direction of rotation of target wheel: for- ward Signal for forward di- Drilling plan rection ±0.2 Ø 3.1 ±0.05 With view on the visible surface the signals are output in forward direction when the target wheel rotates clock- wise. GEL 2477... -
Seite 48: Output Signals
X (V : 10 to 30 V DC) Explanation 1, 2 = Channel 1, cheannel 2 = inversed channel = supply voltage Depending on multiplication factor the following signals are output: Output signal Multiplication factor 2 Mulitplication factor 8 GEL 2477...
