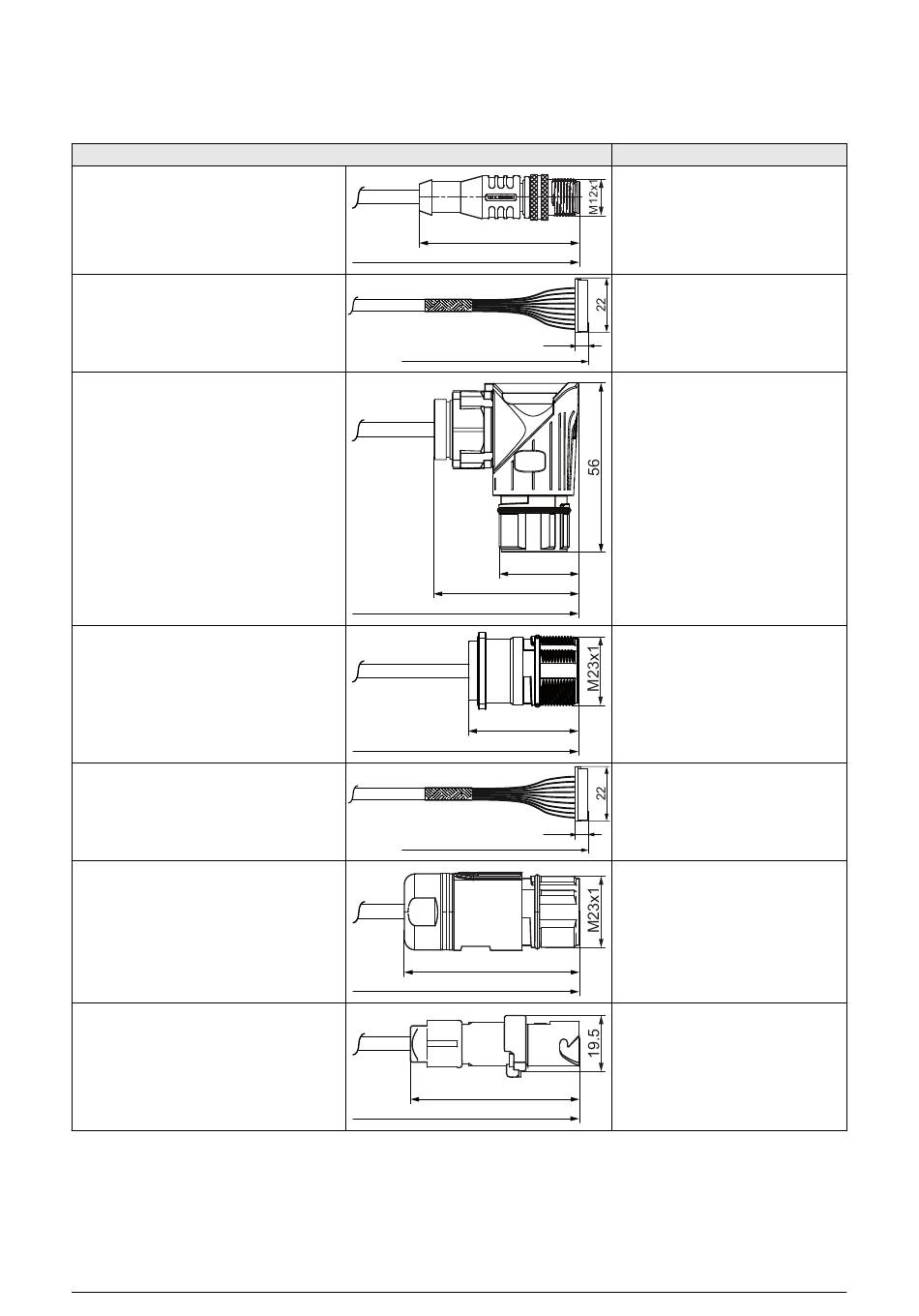

Anschlussausführungen
Anschlussausführung
J (12-poliger Stiftstecker)
1)
K
(offenes Kabelende)
M (17-polige Winkeleinbaudose mit Stift-
kontakten)
N (17-polige Einbaudose mit Stiftkontak-
ten)
P (10-poliger Buchsenstecker)
U (12-polige Kupplung mit Stiftkontakten)
Z (10-poliger Stiftstecker)
1)
Die Auslieferung erfolgt mit angeschlossenem Prüfstecker von Lenord+Bauer.
Alle Maße in Millimeter
DS21-2449 / (2023-08-17)
Elektrischer Anschluss
Hinweise
Nicht mit Temperaturfühler-Kabel
lieferbar!
Lieferbare Kabellängen:
030 / 050 / 150 / 250 / 600
52.3
L
Nicht mit Temperaturfühler-Kabel
lieferbar!
Lieferbare Kabellängen:
1
030 / 050 / 150 / 250 / 600
5.15
L
EMV-Schirmung, Zugentlastung
und Abdichtung, IP 67 (gesteckt)
M23x1
42
L
EMV-Schirmung, Zugentlastung
und Abdichtung, IP 67 (gesteckt)
36
L
Nicht mit Temperaturfühler-Kabel
lieferbar!
Kabellänge auf den Zentimeter ge-
1
nau lieferbar!
5.15
L
Nicht mit Temperaturfühler-Kabel
lieferbar!
57
L
Nicht mit Temperaturfühler-Kabel
lieferbar!
Lieferbare Kabellängen:
120 / 200 / 250
55.8
L
5
