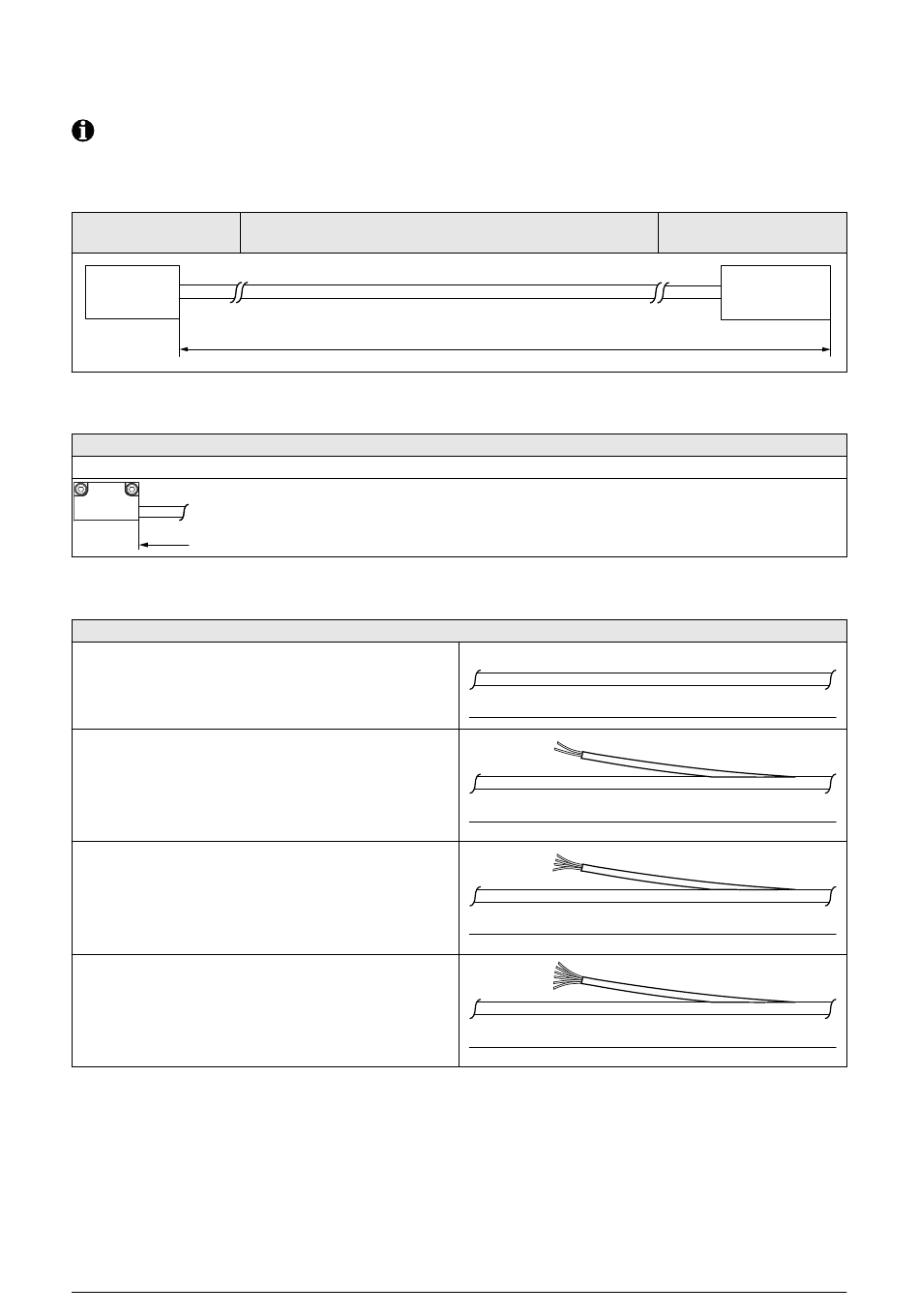

Elektrischer Anschluss
Bei den Standardausführungen der MiniCODER ist der Schirm des Anschlusskabels
mit dem MiniCODER-Gehäuse verbunden
■
bei metallisierten Steckverbindern mit dem Steckverbindergehäuse verbunden
■
■
bei Kunststoffsteckverbindern mit einem Steckerpin verbunden
Kabelausgang
MiniCODER
L = Kabellänge
Kabelausgang MiniCODER
L
Kabelausführungen für Temperaturfühler
Kabelausführung
— (ohne Temperaturfühler-Kabel)
M (2-adriges Temperaturfühler-Kabel, 2 m lang)
Kabeldaten
— TEFLON Kabel 2 × 0,14 mm
— Außendurchmesser: 2,8 mm (± 0,1)
— Minimaler Biegeradius: 20 mm
N (4-adriges Temperaturfühler-Kabel, 2 m lang)
Kabeldaten
— ETFE Kabel 4 × 0,14 mm
— Außendurchmesser: 3,5 mm (± 0,2)
— Minimaler Biegeradius: 7 mm
P (6-adriges Temperaturfühler-Kabel, 2 m lang)
Kabeldaten
— ETFE Kabel 6 × 0,14 mm
— Außendurchmesser: 3,5 mm (± 0,2)
— Minimaler Biegeradius: 7 mm
4
Kabelausführung
Kabelausgang MiniCODER
L (tangential links)
2
[26 AWG]
2
[26 AWG]
2
[26 AWG]
Anschlussausführung
L
L
L
L
L
DS21-2449 / (2023-08-17)
