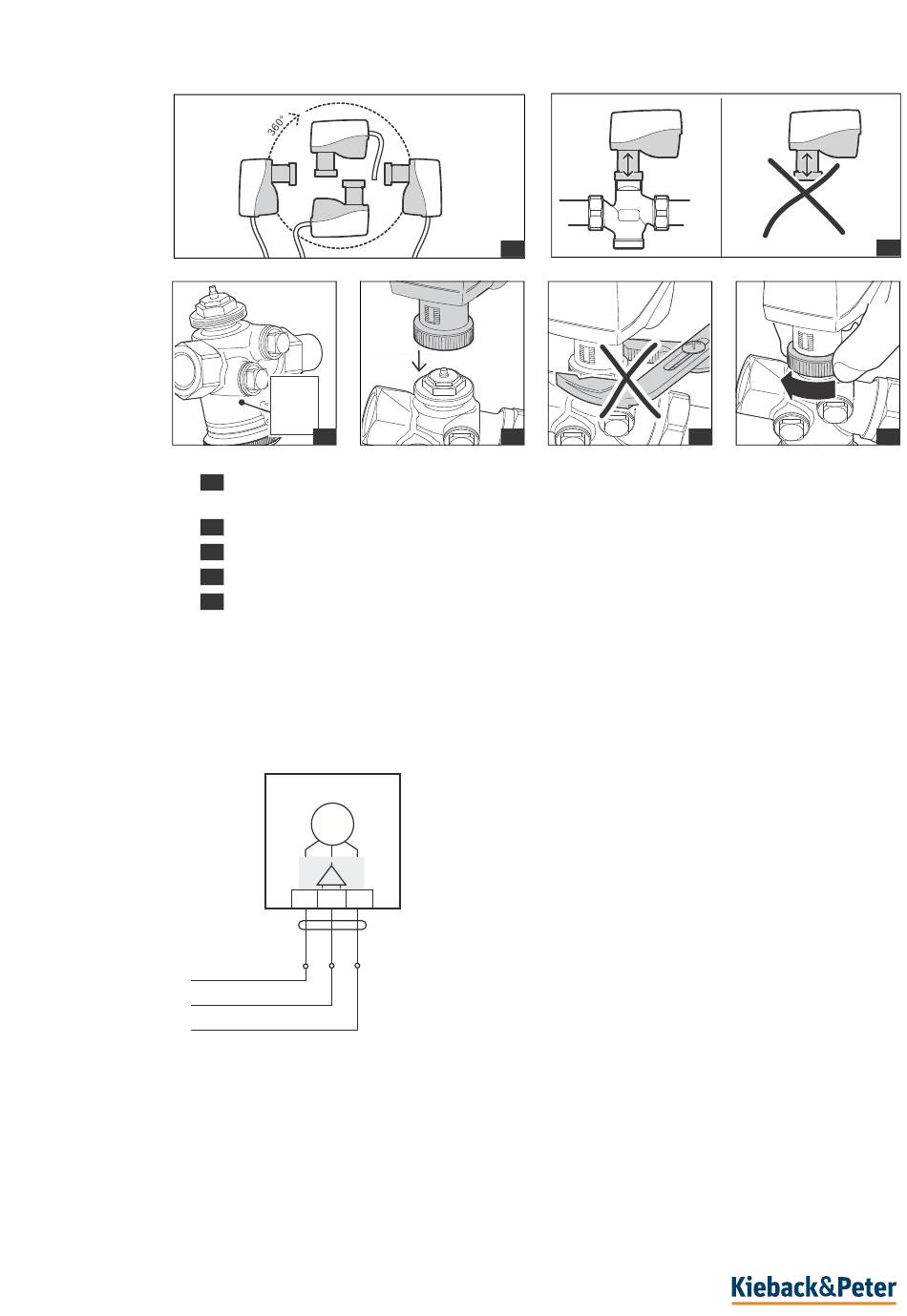

5.2 Stellantrieb auf ein RBQ15..32 Ventil montieren

► Es sind alle Einbaulagen des Stellantriebs erlaubt, in denen die Kabelführung nach unten
1
erfolgt.
► ACHTUNG! Stellantrieb nicht ohne Ventil betreiben.
2
► Stellantrieb auf den Gewindeanschluss des Ventils setzen.
4
► ACHTUNG! Keine Rohrzange verwenden. Stellantrieb und Ventil können beschädigt werden.
5
► Überwurfmutter handfest anziehen.
6
6 Antrieb anschließen und in Betrieb nehmen

6.1 Anschlussbild

Stetige Ansteuerung
0 V AC/DC
24 V AC/DC
0/2..10 V DC
17 / 26
RBQ15
RBQ20
RBQ25
RBQ32
3
MD15-Q
M
1
2 3
BU BN
GY
3.09-25.415-80-DE | 2022-10-13
1 1
4 5
2
6
