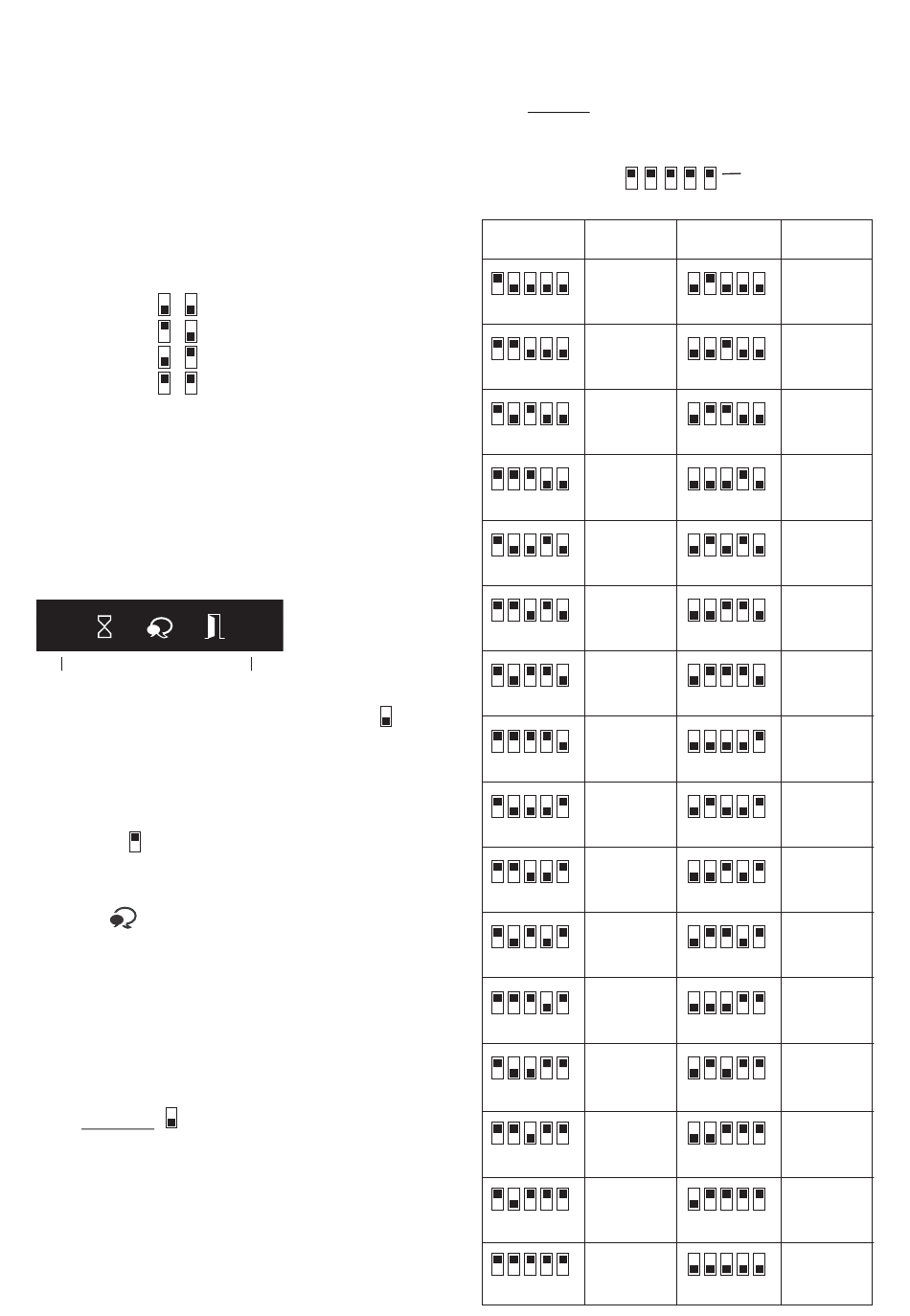

10. Einstellungen vor der Montage

10.1 Adresse der Türsprechstelle einstellen
Bei mehr als einer Türsprechstelle in einem System müssen die
Adressen der Türsprechstellen unterschiedlich eingestellt sein. Es
können maximal vier Türsprechstellen in einem System betrieben
werden.
Stellen Sie über die DIP-Schalter 1 und 2 die gewünschte Adresse
ein:
DIP: schwarz = Schalter
1 2
Es dürfen nicht mehrere Türsprechstellen mit derselben Adresse
eingestellt sein.

10.2 Empfindlichkeit des Mikrofons einstellen

Wenn die Türsprechstelle an einer vielbefahrenen Straße bzw. in einer
lauten Umgebung installiert wird, muss das Mikrofon ggf.
entsprechend der Umgebung eingestellt werden.
A
1. Stellen Sie hierzu den DIP-Schalter 6 in die Position OFF.
2. Trennen Sie den Bus-Stecker, um die Spannungsversorgung zu
unterbrechen, warten Sie 10 Sekunden und verbinden Sie sie
wieder.
3. Stellen Sie innerhalb von 10 Sekunden den DIP-Schalter 6 in die
Position ON
.
4. Bauen Sie ein Gespräch mit einer Innenstation auf.
5. Halten Sie die Touch-Taste B drei Sekunden lang gedrückt. Die
Anzeige
leuchtet, und es ertönen ein langer und ein kurzer
Piepton.
6. Sprechen Sie an der Türsprechstelle.
7. Tippen Sie wiederholt auf die Touch-Taste A, um die
Empfindlichkeit des Mikrofons einzustellen.
8. Tippen Sie zweimal auf die Touch-Taste B, um die Einstellung zu
speichern.
Um den Einstellungsmodus zu verlassen, stellen Sie den DIP-Schalter
6 in die Position OFF.
Achtung: Da diese Einstellung den Zugang zu den DIP-Schaltern
erfordert, sollte sie vor der endgültigen Montage vorgenommen
werden.
Die weiteren Einstellungen über das Errichtermenü der
Türsprechstelle finden Sie in Kapitel 15.
Türsprechstellenadresse
= 1
= 2
= 3
= 4
B
11. Ruftasten-Zuordnung der
Innenstationen
1) Die Zuordnung der Innenstationen VT200MB2 zur Ruftaste
erfolgt über die DIP-Schalter 1 bis 5 auf der Geräterückseite der
Innenstation.
DIP-Schalter
der Innenstation
DIP-Schalter Ruftaste
1 2 3 4 5
1 2 3 4 5
1 2 3 4 5
1 2 3 4 5
1 2 3 4 5
1 2 3 4 5
6
1 2 3 4 5
1 2 3 4 5
1 2 3 4 5
1 2 3 4 5
1 2 3 4 5
1 2 3 4 5
1 2 3 4 5
1 2 3 4 5
1 2 3 4 5
1 2 3 4 5
4
schwarz=Schalter
1 2 3 4 5
DIP-Schalter Ruftaste
1
1 2 3 4 5
3
1 2 3 4 5
5
1 2 3 4 5
7
1 2 3 4 5
9
1 2 3 4 5
11
1 2 3 4 5
13
1 2 3 4 5
15
1 2 3 4 5
17
1 2 3 4 5
19
1 2 3 4 5
21
1 2 3 4 5
23
1 2 3 4 5
25
1 2 3 4 5
27
1 2 3 4 5
29
1 2 3 4 5
31
1 2 3 4 5
2
4
6
8
10
12
14
16
18
20
22
24
26
28
30
32
