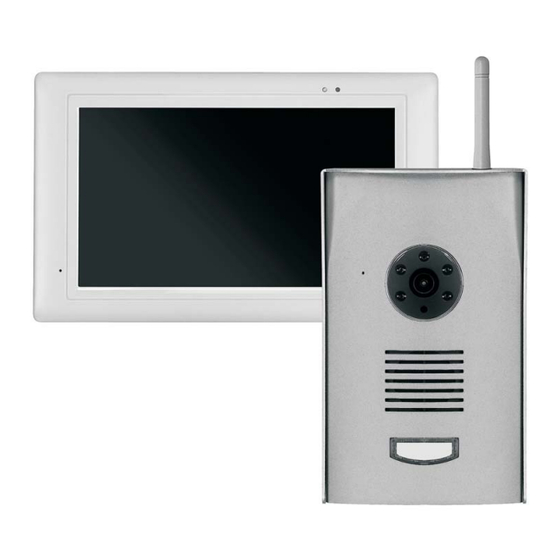

indexa DVT30 Bedienungsanleitung

Digitale funk video-türsprechanlage
Vorschau ausblenden Andere Handbücher für DVT30:
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

DVT30
Digitale Funk Video-Türsprechanlage
D
Bedienungsanleitung Seite 2
Interphone numérique vidéo sans fil
F
Mode d'emploi page 16
Digitaal draadloos deurcommunicatiesysteem
NL
Gebruiksanwijzingen page 29
Digital Wireless Video Door Intercom
GB
Operating instructions page 42
Timpianto digitale radio e videocitofono
I
Instruzioni per funzionamento page 54
Inhaltsverzeichnis

Fehlerbehebung

loading

Verwandte Anleitungen für indexa DVT30

Inhaltszusammenfassung für indexa DVT30

  • Seite 1 DVT30 Digitale Funk Video-Türsprechanlage Bedienungsanleitung Seite 2 Interphone numérique vidéo sans fil Mode d'emploi page 16 Digitaal draadloos deurcommunicatiesysteem Gebruiksanwijzingen page 29 Digital Wireless Video Door Intercom Operating instructions page 42 Timpianto digitale radio e videocitofono Instruzioni per funzionamento page 54...

  • Seite 2: Bestimmungsgemäße Verwendung

    Bild- und Tonaufnahmen nach Drücken der Klingeltaste. Die 2. Bestimmungsgemäße Verwendung Aufnahmen werden auf micro-SD-Karte (nicht im Lieferumfang) Die digitale Funk-Video-Türsprechanlage DVT30 besteht aus einer gespeichert. Sind optionale Zusatzkameras DF270K angemeldet, dann Außenstation DVT30K mit 12 V Netzgerät und einer Innenstation DVT30M kann bei Bewegungserkennung im Bild automatisch eine Aufnahme mit einem 5 V Netzgerät.
  • Seite 3 72 73/74 75 76 77 78A 78B 79 80 12 V Netzgerät 1 A Spannung für Türöffner handelsüblicher Türöffner Türöffner DVT30 DVT30 (max. 15 V AC/DC, max. 1,5 A) (max. 12 V DC, max. 500 mA) M=MOTION S=SCHEDULE X=MANUAL 2017/01/30...

  • Seite 4: Anschluss-Beispiele Türöffner

    76 Dübel 78B Ersatzdichtung für 4. Ausstattung (s. Abb. A) 77 Abstandhalter Antennenloch [67] Innenstation DVT30M mit Bedienleiste 78A Ersatzdichtung für 79 Halterung 1 Mikrofon 16 - Abdeckung [50] 80 Abstandsplatte 2 Bildschirm Bilddarstellungstaste 3 Innenstation 17 - Sprechtaste (nur Anschluss-Beispiele Türöffner 4 Anzeige aktueller Kanal möglich bei...

  • Seite 5: Netzgerät Außenstation

    Kamera-Bildauflösung 640 x 480 Pixels Beschädigen Sie bei Bohrarbeiten und beim Befestigen keine Leitungen Kamera-Bildwinkel ca. 85° (horizontal), 65° (vertikal) für Gas, Strom, Wasser oder Telekommunikation! Andernfalls droht Ausleuchtung 5 Infrarot LEDs (zur Ausleuchtung des Lebens-, Verletzungsgefahr! Nahbereichs, bis 0,8 m, bei Dunkelheit) Behandeln Sie die Zuleitungen vorsichtig! Verlegen Sie diese so, dass sie Dämmerungssensor aktiviert IR-LEDs bei ca.

  • Seite 6: Montage Und Anschluss Der Außenstation

    Achten Sie auf folgende Punkte: Die Funkübertragung kann durch starke elektrische Felder und andere Außenstation: Funkgeräte beeinträchtigt werden. Achten Sie auf ausreichende Montieren Sie die Außenstation in solcher Höhe, dass Besucher die Entfernung zu: Mikrowellenherden, Funktelefonen, Handys, Router, Funk- Klingeltaste bequem erreichen können und dass das Gesicht des Geräten im 2,4 GHz Bereich (z.B.

  • Seite 7: Montage Und Anschluss Der Innenstation

    enthalten) polrichtig in das Batteriefach [55] ein (Setzen Sie keine dem/den elektrischen Türöffnern entsprechend der Anschlussdiagramme Akkus ein). (s. Abb. B und C) an. Beachten Sie dabei auch die Angaben in der Befestigen Sie den Deckel wieder auf der Außenstation mit den sieben Anleitung des/der Türöffner.

  • Seite 8: Lautsprecher [46] Der A Ußenstation Gehört Werden

    10.2 Inbetriebnahme der Innenstation durch erneutes Drücken der Sprechtaste beendet werden. Stecken Sie ggf. eine geeignete, leere, lesbare und ungesicherte Class 4 Ist/sind ein bzw. zwei elektrische Türöffner an der Außenstation (oder höher) micro-SDHC-Karte (max. 32 GB, Markenkarte empfohlen) in angeschlossen, so können diese bei Netzbetrieb der Außenstation jederzeit den Einschub [30] ein.

  • Seite 9: Erweiterte Funktionen

    13. Erweiterte Funktionen 13.1 Bedienleiste [14] Durch Drücken der Taste [15] öffnen Sie die Bedienleiste. Durch Drücken der Taste [15] schließen Sie die Bedienleiste. [16] - Bilddarstellung auswählen Durch wiederholtes Drücken der Bilddarstellungstaste [16] können Sie zwischen der Quadbilddarstellung und dem Vollbild der Kameras 1 bis 4 wechseln (Kanal 1: wurde bereits werkseitig mit der Außenstation gepaart;...
  • Seite 10 13.2 Hauptmenü (s. Abb. E) Durch Drücken der Menütaste [22] öffnen Sie das Hauptmenü. Durch Drücken der Symbole gelangen Sie zu den gewünschten Funktionen. Durch Drücken von [85] gelangen Sie einen Schritt zurück bzw. schließen das Hauptmenü einschließlich Bedienleiste. Nach ca. 2 Minuten ohne Drücken einer Taste schließt sich das Hauptmenü einschließlich Bedienleiste automatisch. [81] - KAMERAEINSTELLUNGEN (s.
  • Seite 11 zusätzlich gepaarten Kameras ist bei der manuellen Aufnahme und der dauerhaften Aufnahme maßgeblich, welche Bilddarstellung ausgewählt wurde: Bei Auswahl Quaddarstellung und Vollbild der Außenstation wird der Ton der Außenstation aufgenommen, bei Auswahl eines anderen Vollbildes Kamera 2 bis 4 der Ton der entsprechenden Kamera. Bei Aufnahme nach Bewegungserkennung wird der Ton des Kamerabildes aufgenommen, bei dem die Bewegungserkennung stattfand.
  • Seite 12 Aufnahmen am Monitor betrachten / löschen Um eine Datei anzusehen, drücken Sie die gewünschte Datei. Die Aufnahme wird nun angezeigt: als Vollbild, wenn nur die Außenstation aktiviert ist und als Quadbild bei mind. 1 weiteren aktivierten und gepaarten Kamera. Bei Erscheinen des Quadbildes können Sie durch wiederholtes Drücken der Darstellungstaste zwischen der Vollbild-Darstellung von Kanal 1 bis 4 und der Quad-Darstellung wechseln.

  • Seite 13: Betrachtung Von Aufnahmen Am Pc

    [83] - Bildausschnitt zoomen (DIGITALER ZOOM) Anzeige eines Bildausschnittes des Kamerabildes in 2-facher Vergrößerung für ca. 2 Minuten (gezeigt wird bei Netzbetrieb der Außenstation das Bild der Außenstation, außer, vorher war das Vollbild einer anderen Kamera in der Bilddarstellung ausgewählt; bei Batteriebetrieb wird das erste Kamerabild gezeigt, außer, vorher war das Vollbild einer Kamera 2 bis 4 in der Bilddarstellung ausgewählt).

  • Seite 14: Batteriewechsel Der Außenstation

    Hiermit erklären wir, INDEXA GmbH, Paul-Böhringer-Str. 3, D - 74229 Schutzhaube, dass Sie mit dem Schraubendreher die zwei Oedheim, dass sich das Produkt DVT30 in Übereinstimmung mit den Schutzschrauben wieder in den zwei Schraublöchern befestigen grundlegenden Anforderungen und den anderen relevanten Vorschriften der können.

  • Seite 15: Fehlersuche

    Funktion des Gerätes ausgeschlossen. Rücksendemodalitäten. Rücksendungen müssen gut verpackt und frei Haus erfolgen. nicht autorisierte oder nicht frei gemachte Sendungen werden nicht Indexa GmbH angenommen. Reparaturen können nur bearbeitet werden, wenn eine Paul-Böhringer-Str. 3 ausführliche Fehlerbeschreibung beiliegt. Senden Sie überdies nur komplette 74229 Oedheim Systeme zurück.
