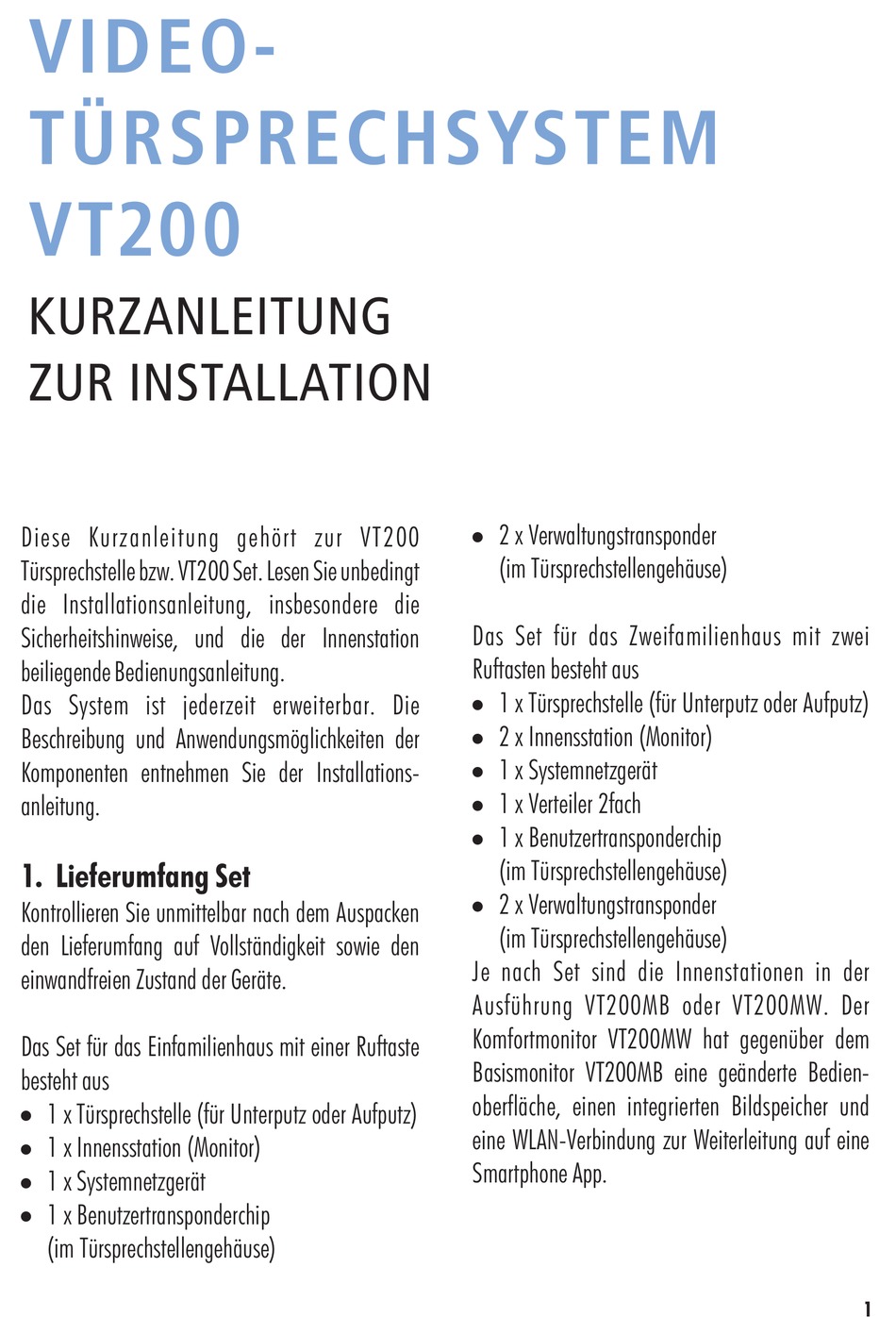

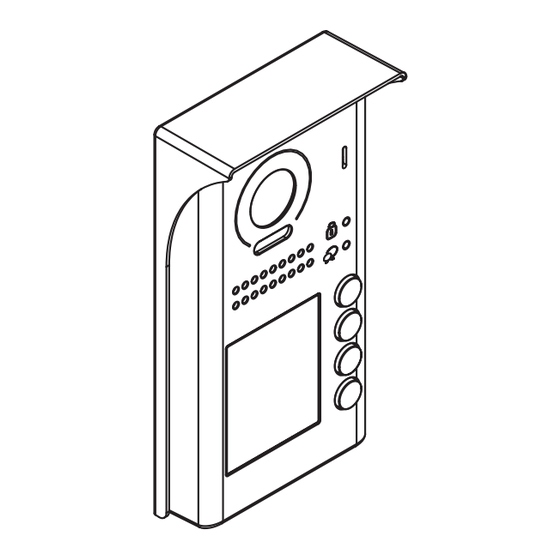

Diese Kurzanleitung gehört zur VT200
Türsprechstelle bzw. VT200 Set. Lesen Sie unbedingt
die Installationsanleitung, insbesondere die
Sicherheitshinweise, und die der Innenstation
beiliegende Bedienungsanleitung.
Das System ist jederzeit erweiterbar. Die
Beschreibung und Anwendungsmöglichkeiten der
Komponenten entnehmen Sie der Installations-
anleitung.
1. Lieferumfang Set
Kontrollieren Sie unmittelbar nach dem Auspacken
den Lieferumfang auf Vollständigkeit sowie den
einwandfreien Zustand der Geräte.
Das Set für das Einfamilienhaus mit einer Ruftaste
besteht aus
!
1 x Türsprechstelle (für Unterputz oder Aufputz)
!
1 x Innensstation (Monitor)
!
1 x Systemnetzgerät
!
1 x Benutzertransponderchip
(im Türsprechstellengehäuse)
!
2 x Verwaltungstransponder
(im Türsprechstellengehäuse)
Das Set für das Zweifamilienhaus mit zwei
Ruftasten besteht aus
!
1 x Türsprechstelle (für Unterputz oder Aufputz)
!
2 x Innensstation (Monitor)
!
1 x Systemnetzgerät
!
1 x Verteiler 2fach
!
1 x Benutzertransponderchip
(im Türsprechstellengehäuse)
!
2 x Verwaltungstransponder
(im Türsprechstellengehäuse)
Je nach Set sind die Innenstationen in der
Ausführung VT200MB oder VT200MW. Der
Komfortmonitor VT200MW hat gegenüber dem
Basismonitor VT200MB eine geänderte Bedien-
oberfläche, einen integrierten Bildspeicher und
eine WLAN-Verbindung zur Weiterleitung auf eine
Smartphone App.
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für indexa VT200

Inhaltszusammenfassung für indexa VT200

  • Seite 1 2 x Verwaltungstransponder Diese Kurzanleitung gehört zur VT200 (im Türsprechstellengehäuse) Türsprechstelle bzw. VT200 Set. Lesen Sie unbedingt die Installationsanleitung, insbesondere die Das Set für das Zweifamilienhaus mit zwei Sicherheitshinweise, und die der Innenstation Ruftasten besteht aus beiliegende Bedienungsanleitung. 1 x Türsprechstelle (für Unterputz oder Aufputz) Das System ist jederzeit erweiterbar.

  • Seite 2: Verdrahtung Und Dip-Schalter Einstellung

    Hinweise zur Verdrahtung 2. Verdrahtung und DIP-Schalter Verpolungssichere 2-Draht Bus-Technik Einstellung Fernmelde-Installationskabel JY(St)Y, mind. 2 x Einfamilienhaus 2 x 0,8 oder andere verseilte Kabel Innenstation max. 6 Innenstationen parallel “in Reihe” Verteiler (2-fach, 4-fach) für Stichleitungen bzw. Abzweigungen verwenden Am Ende der Busleitung und auch am Ende jeder Stichleitung muss diese jeweils mit einem Abschlusswiderstand abgeschlossen werden (Monitor = DIP 6 auf ON, Verteiler = Schalter...
  • Seite 3 3. Wichtige Hinweise zu 4. Weiteres Zubehör Verteiler VT200V2, Art. Nr. 28361, für 2 Stiche Innenstationen vom Bus Bis zu 3 Innenstationen können zu jeder Ruftaste Verteiler VT200V4, Art. Nr. 28362, für 4 Stiche zugeordnet werden (über DIP-Schalter, siehe vom Bus Geräteetikett).

  • Seite 4: Max. 6 Innenstationen "In Reihe" Parallel Aufgelegt Ohne Stiche

    5. Busaufbau 5a: Einfacher Busaufbau Türsprechstelle Netzgerät/ Zubehör Innenstationen Grundsätzlich gibt es eine Busleitung, die durch die verschiedenen Kom- TERM ON ponenten durchgeschliffen wird (OUT, IN-OUT, IN-OUT...). 5b: Busaufbau mit Zusatzkomponenten und Innenstation in “Reihe” TERM ON TERM ON Max. 6 Innenstationen “in Reihe” Wird in einem System Reihenfolge beachten: parallel aufgelegt...

  • Seite 5: 6A) Über Türsprechstelle

    Versorgung über Bus 6. Türöffneranschluss 12 V, Türöffner mind. 30 Ohm 6a) Über Türsprechstelle Versorgung aus dem Bus Türöffner, 12 V DC, Türöffner mind. 50 Ohm max. 450 mA) Messen Sie mit einem Multimeter den Widerstand des Türöffners, er muss mindestens 50 Ω...

  • Seite 6: Montage Aufputztürsprechstelle Vt200Ta

    8. Montage Aufputztürsprech- stelle VT200TA Montagehöhe: empfohlen 150 cm, mind. 140 cm (Kameramitte) Stellen Sie sicher, dass Sie 50 cm Kabel für den Anschluss zur Verfügung haben. Vergewissern Sie sich, dass keine Feuchtigkeit hinter das Gehäuse gelangen kann (seitliche und obere Kanten abdichten).

  • Seite 7: Montage Unterputztürsprechstelle Vt200Tu

    9. Montage Unterputz- türsprechstelle VT200TU Montagehöhe: empfohlen 150 cm, mind. 140 cm (Kameramitte) Außenmaße Unterputzkasten: AcDbMLeader (ACDB_MLEADER_CLASS) 104 x 208 x 42 mm Stellen Sie sicher, dass Sie 50 cm Kabel für den Anschluss zur Verfügung haben. Wichtig: Außenkante fertige Wand Diffusionsdichte Montage unbedingt erforderlich: Um die Bildung von Kondens- wasser zu verhindern, müssen alle bauseits...

  • Seite 8: Wichtige Einstellungen

    Für die zweite Neben-Innenstation, 8002 eingeben und auf drücken. Um das Menü zu verlassen, drücken Zum Beenden drücken. Indexa GmbH 11b) Kameraausschnitt Paul-Böhringer-Str. 3 Es gibt vier verschiedene Kamerausschnitte: 74229 Oedheim Weitwinkel 170°, links 110°, Mitte 110°, www.indexa.de Änderungen vorbehalten...
