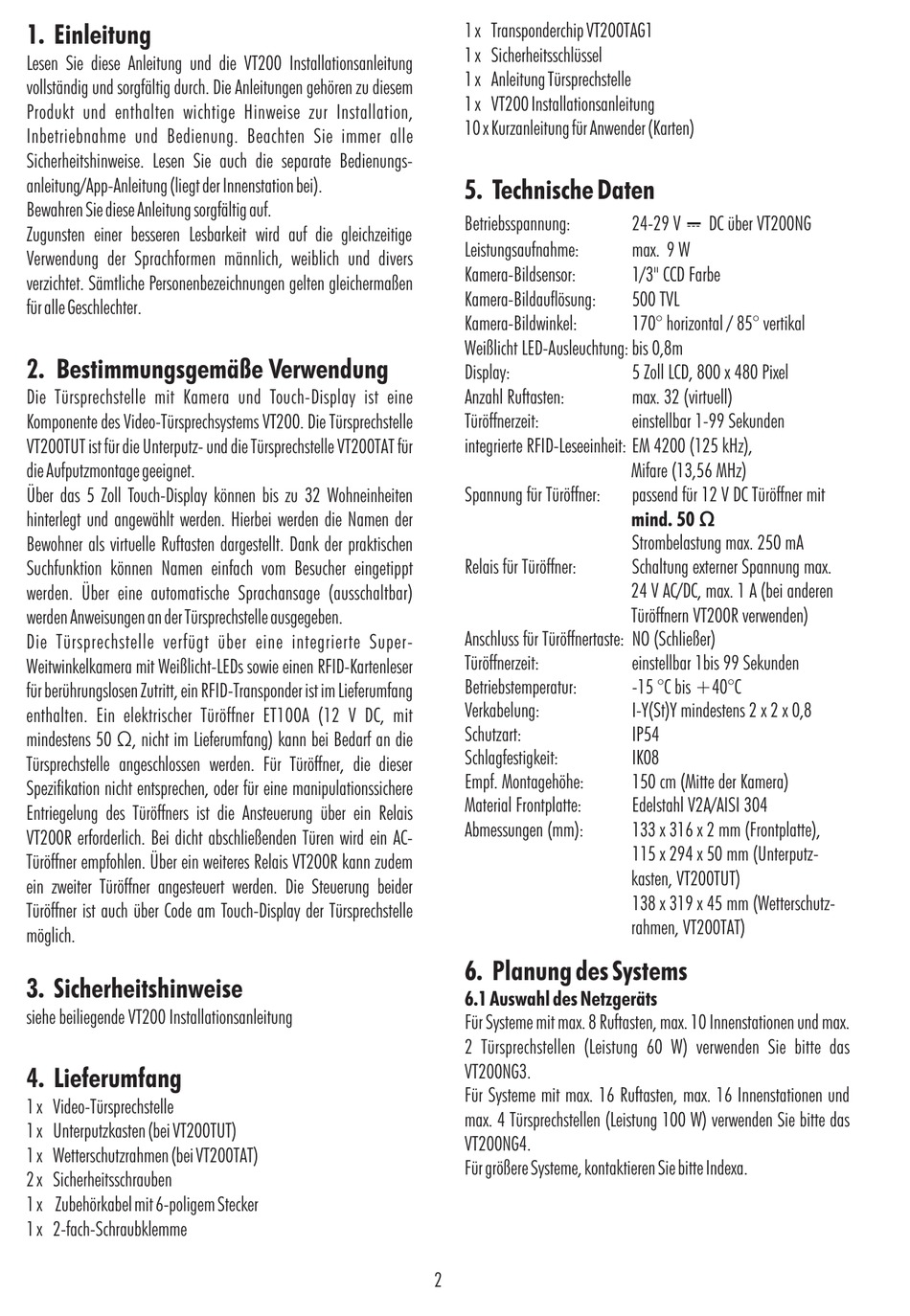

1. Einleitung
Lesen Sie diese Anleitung und die VT200 Installationsanleitung
vollständig und sorgfältig durch. Die Anleitungen gehören zu diesem
Produkt und enthalten wichtige Hinweise zur Installation,
Inbetriebnahme und Bedienung. Beachten Sie immer alle
Sicherheitshinweise. Lesen Sie auch die separate Bedienungs-
anleitung/App-Anleitung (liegt der Innenstation bei).
Bewahren Sie diese Anleitung sorgfältig auf.
Zugunsten einer besseren Lesbarkeit wird auf die gleichzeitige
Verwendung der Sprachformen männlich, weiblich und divers
verzichtet. Sämtliche Personenbezeichnungen gelten gleichermaßen
für alle Geschlechter.
2. Bestimmungsgemäße Verwendung
Die Türsprechstelle mit Kamera und Touch-Display ist eine
Komponente des Video-Türsprechsystems VT200. Die Türsprechstelle
VT200TUT ist für die Unterputz- und die Türsprechstelle VT200TAT für
die Aufputzmontage geeignet.
Über das 5 Zoll Touch-Display können bis zu 32 Wohneinheiten
hinterlegt und angewählt werden. Hierbei werden die Namen der
Bewohner als virtuelle Ruftasten dargestellt. Dank der praktischen
Suchfunktion können Namen einfach vom Besucher eingetippt
werden. Über eine automatische Sprachansage (ausschaltbar)
werden Anweisungen an der Türsprechstelle ausgegeben.
Die Türsprechstelle verfügt über eine integrierte Super-
Weitwinkelkamera mit Weißlicht-LEDs sowie einen RFID-Kartenleser
für berührungslosen Zutritt, ein RFID-Transponder ist im Lieferumfang
enthalten. Ein elektrischer Türöffner ET100A (12 V DC, mit
mindestens 50 Ω, nicht im Lieferumfang) kann bei Bedarf an die
Türsprechstelle angeschlossen werden. Für Türöffner, die dieser
Spezifikation nicht entsprechen, oder für eine manipulationssichere
Entriegelung des Türöffners ist die Ansteuerung über ein Relais
VT200R erforderlich. Bei dicht abschließenden Türen wird ein AC-
Türöffner empfohlen. Über ein weiteres Relais VT200R kann zudem
ein zweiter Türöffner angesteuert werden. Die Steuerung beider
Türöffner ist auch über Code am Touch-Display der Türsprechstelle
möglich.
3. Sicherheitshinweise
siehe beiliegende VT200 Installationsanleitung
4. Lieferumfang
1 x Video-Türsprechstelle
1 x Unterputzkasten (bei VT200TUT)
1 x Wetterschutzrahmen (bei VT200TAT)
2 x Sicherheitsschrauben
1 x Zubehörkabel mit 6-poligem Stecker
1 x 2-fach-Schraubklemme
1 x Transponderchip VT200TAG1
1 x Sicherheitsschlüssel
1 x Anleitung Türsprechstelle
1 x VT200 Installationsanleitung
10 x Kurzanleitung für Anwender (Karten)
5. Technische Daten
Betriebsspannung:
Leistungsaufnahme:
Kamera-Bildsensor:
Kamera-Bildauflösung:
Kamera-Bildwinkel:
Weißlicht LED-Ausleuchtung: bis 0,8m
Display:
Anzahl Ruftasten:
Türöffnerzeit:
integrierte RFID-Leseeinheit: EM 4200 (125 kHz),
Spannung für Türöffner:
Relais für Türöffner:
Anschluss für Türöffnertaste: NO (Schließer)
Türöffnerzeit:
Betriebstemperatur:
Verkabelung:
Schutzart:
Schlagfestigkeit:
Empf. Montagehöhe:
Material Frontplatte:
Abmessungen (mm):
6. Planung des Systems
6.1 Auswahl des Netzgeräts
Für Systeme mit max. 8 Ruftasten, max. 10 Innenstationen und max.
2 Türsprechstellen (Leistung 60 W) verwenden Sie bitte das
VT200NG3.
Für Systeme mit max. 16 Ruftasten, max. 16 Innenstationen und
max. 4 Türsprechstellen (Leistung 100 W) verwenden Sie bitte das
VT200NG4.
Für größere Systeme, kontaktieren Sie bitte Indexa.
2
"
24-29 V
DC über VT200NG
max. 9 W
1/3" CCD Farbe
500 TVL
170° horizontal / 85° vertikal
5 Zoll LCD, 800 x 480 Pixel
max. 32 (virtuell)
einstellbar 1-99 Sekunden
Mifare (13,56 MHz)
passend für 12 V DC Türöffner mit
mind. 50 Ω
Strombelastung max. 250 mA
Schaltung externer Spannung max.
24 V AC/DC, max. 1 A (bei anderen
Türöffnern VT200R verwenden)
einstellbar 1bis 99 Sekunden
-15 °C bis +40°C
I-Y(St)Y mindestens 2 x 2 x 0,8
IP54
IK08
150 cm (Mitte der Kamera)
Edelstahl V2A/AISI 304
133 x 316 x 2 mm (Frontplatte),
115 x 294 x 50 mm (Unterputz-
kasten, VT200TUT)
138 x 319 x 45 mm (Wetterschutz-
rahmen, VT200TAT)
