2
OUT 1 OUT 2 OUT 3 OUT 4
1
2
3
4
5
6
7
8
3
OUT 1 OUT 2 OUT 3 OUT 4
1
2
3
4
5
6
7
24 Vdc
IN 1
IN 2
IN 3
IN 4
9 10 11 12 13 14 15 16
24 Vdc
IN 1
IN 2
IN 3
IN 4
8
9 10 11 12 13 14 15 16
4.2 - Verbindingsinterfaces
De RS232-, Ethernet- en "BusT4"-poorten zijn altijd actief (afb. 1). Het is mogelijk om de in-
richtingen aan en af te koppelen zonder de stroomtoevoer te onderbreken.
LET OP! • Storingen in het net (meer dan 4 KVolt) kunnen leiden tot de reset van de ver-
bindingsinterface, alsook tot het verlies van de netverbinding en de seriële verbinding. •
Om de "BusT4" te gebruiken, moet u de activering (of deactivering) van de afsluiting van
de "BusT4" selecteren (afb. 1). In dergelijke gevallen neemt u contact op met de Service-
dienst van Nice.
4.3 - Ingangen
De interface beschikt over 4 optisch geïsoleerde ingangen. Om deze te activeren, moet een

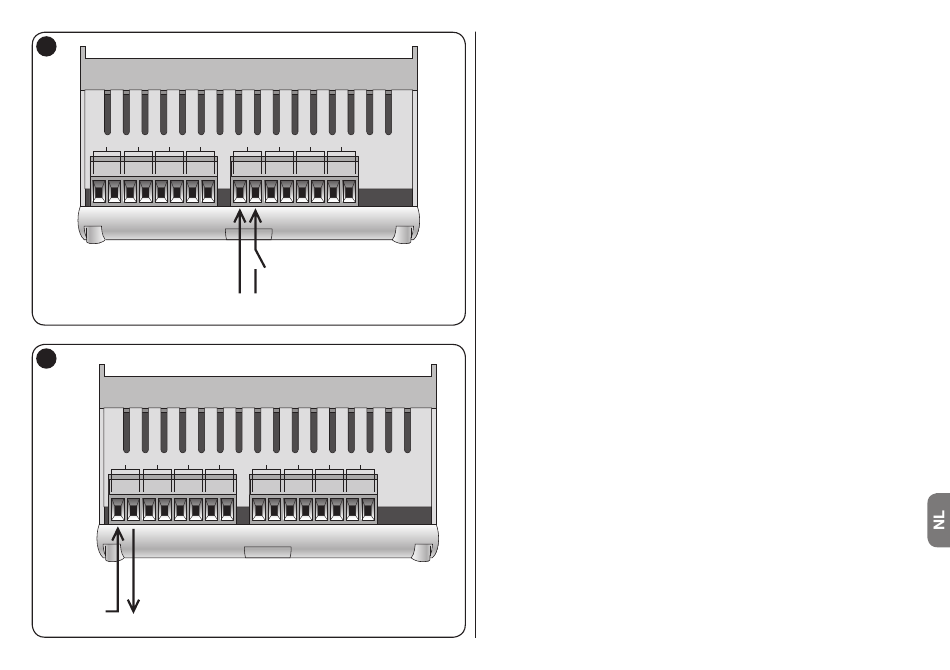

spanning van minstens 12 V DC worden geleverd. In afb. 2 wordt een voorbeeld gegeven
van de aansluiting van een extern contact voor de activering van ingang nr. 1 (IN 0).
4.4 - Uitgangen
De interface beschikt over 4 relaisuitgangen die een maximale stroom van 2 A @ 30 V DC of
2A @ 250 V AC ondersteunen. In afb. 3 wordt een voorbeeld gegeven van een aansluiting
op de eerste uitgang (OUT 0).
Opmerking – Als de printplaat uitgeschakeld en weer ingeschakeld wordt, hernemen de re-
lais niet de waarde die van kracht was vóór de uitschakeling, maar starten ze opnieuw met
de standaardwaarden (normaal geopend).
5 - SERIËLE CONFIGURATIE
De inrichting kan worden aangesloten op een pc die met een terminalemulator is uitgerust.
De configuratie-instellingen voor de seriële poort RS232 zijn als volgt:
• Transmissiesnelheid: 115200
• Pariteit: geen
• Databits: 8
• Stopbits: 1
• Debietcontrole: geen
6 - IP-AANSLUITING
De seriële verbinding wordt geëmuleerd via TCP/IP-protocol. Er kunnen naast de seriële
verbinding tot maximaal 4 andere gelijktijdige verbindingen geopend zijn. De standaardin-
stellingen zijn als volgt:
• IP-adres: 192.168.100.1
• Subnetmasker: 255.255.255.0
• Default gateway: 192.168.100.254
• TCP-poort: 23
De IP-configuratie kan serieel worden RS232 gewijzigd via de instructie NET.
Nederlands – 2
