2
OUT 1 OUT 2 OUT 3 OUT 4
1
2
3
4
5
6
7
8
3
OUT 1 OUT 2 OUT 3 OUT 4
1
2
3
4
5
6
7
24 Vdc
IN 1
IN 2
IN 3
IN 4
9 10 11 12 13 14 15 16
24 Vdc
IN 1
IN 2
IN 3
IN 4
8
9 10 11 12 13 14 15 16
4.2 - Interfacce di connessione
Le porte RS232, Ethernet e "BusT4" sono sempre attive (fig. 1). È possibile collegare o scol-
legare i dispositivi senza togliere corrente.
ATTENZIONE! • I disturbi di rete (sopra i 4KVolt) potrebbero determinare il reset dell'inter-
faccia di connessione, la perdita della connessione di rete e della connessione seriale. • Per
utilizzare il "BusT4" è necessario selezionare l'attivazione (o la disattivazione) della termina-
zione del "BusT4" (fig. 1). In questi casi, contattare il Servizio Assistenza Nice.
4.3 - Ingressi

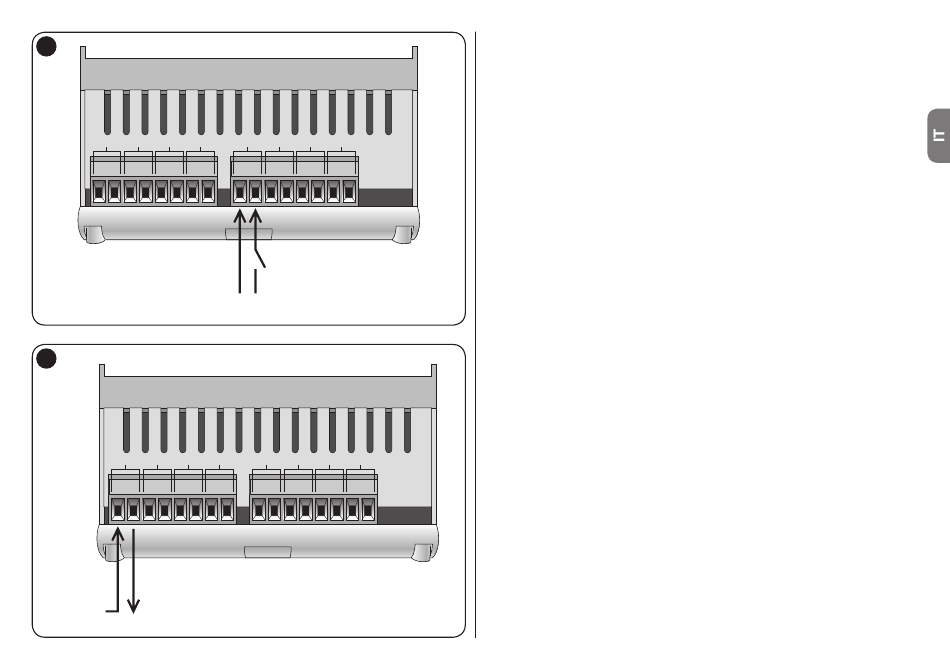

L'interfaccia possiede 4 ingressi di tipo opto-isolati. Per attivarli è necessario fornire una ten-
sione di almeno 12Vdc. Nella fig. 2 viene riportato l'esempio del collegamento di un contat-
to esterno per l'attivazione dell'ingresso n° 1 (IN 0).
4.4 - Uscite
L'interfaccia possiede 4 uscite a relè che supportano una corrente massima di 2A @ 30VDC
o 2A @ 250VAC. Nella fig. 3 viene riportato un esempio di collegamento all'uscita n° 1
(OUT 0).
Nota – Se la scheda viene spenta e riaccesa, i relè non riaquistano il valore precedente allo
spegnimento ma ripartono dalla condizione di default (normalmente aperti).
5 - CONFIGURAZIONE SERIALE
Il dispositivo può essere collegato ad un PC dotato di un emulatore di terminale. Le impo-
stazioni di configurazione della porta seriale RS232 sono le seguenti:
• Baudrate: 115200
• Parity: none
• Data bits: 8
• Stop bits: 1
• Flow Control: None
6 - COLLEGAMENTO IP
L'interfaccia seriale viene emulata via protocollo TCP/IP. Possono essere aperte fino ad un
massimo di 4 connessioni contemporanee, oltre a quella seriale. Le impostazioni di default
sono le seguenti:
• ip-address: 192.168.100.1
• subnet-mask: 255.255.255.0
• default gateway: 192.168.100.254
• tcp-port: 23
La configurazione IP può essere modificata attraverso la porta seriale RS232, con il co-
mando NET.
Italiano – 2
