2
OUT 1 OUT 2 OUT 3 OUT 4
1
2
3
4
5
6
7
8
3
OUT 1 OUT 2 OUT 3 OUT 4
1
2
3
4
5
6
7
24 Vdc
IN 1
IN 2
IN 3
IN 4
9 10 11 12 13 14 15 16
24 Vdc
IN 1
IN 2
IN 3
IN 4
8
9 10 11 12 13 14 15 16
4.2 - Interfaces de connexions
Les ports RS232, Ethernet et « BusT4 » sont toujours actifs (fig. 1). Il est possible de
connecter ou déconnecter les dispositifs sans couper le courant.
ATTENTION ! • Les perturbations du réseau (au-dessus de 4KVolts) pourraient provo-
quer la réinitialisation de l'interface de connexion, la perte de la connexion de réseau et
de la connexion en série. • Pour utiliser le « BusT4 », il faut sélectionner l'activation (ou la
désactivation) de la résistance du « BusT4 » (fig. 1). Dans ces cas, contacter le Service
d'Assistance Nice.
4.3 - Entrées
L'interface dispose de 4 entrées, de type opto-couplées. Pour les activer, il faut fournir une

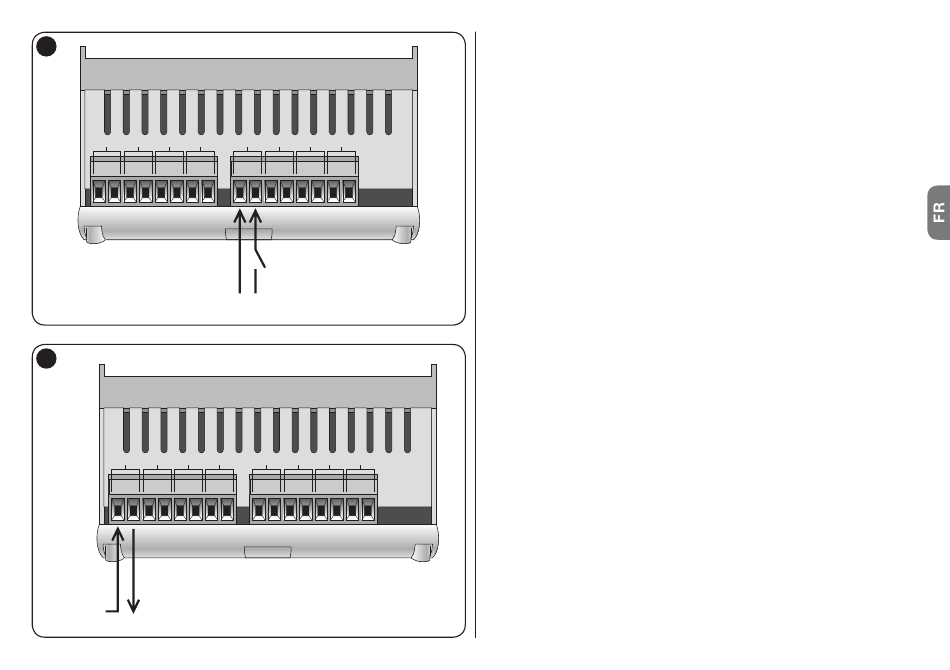

tension d'au moins 12 VCC. La fig. 2 reporte l'exemple de la connexion d'un contact ex-
terne pour l'activation de l'entrée n°1 (IN 0).
4.4 - Sorties
L'interface dispose de 4 sorties relais qui prennent en charge un courant maximum de 2A
@ 30VCC ou 2A @ 250VCA. La fig. 3 reporte un exemple de raccordement à la première
sortie (OUT 0).
Remarque - Si la carte est éteinte et rallumée, les relais ne retrouvent pas la valeur avant la
coupure mais repartent dans la condition par défaut (normalement ouverts).
5 - CONFIGURATION DE SÉRIE
Le dispositif peut être connecté à un PC avec un émulateur de terminal. Les paramètres de
configuration du port série RS-232 sont les suivants :
• Débit en bauds : 115200
• Parité : none
• Bits de données : 8
• Bits d'arrêt : 1
• Contrôle de flux : None
6 - CONNEXION IP
L'interface série est émulé via protocole TCP/IP. 4 connexions simultanées au maximum,
en plus de la série, peuvent être ouvertes. Les paramètres par défaut sont les suivants :
• Adresse IP : 192.168.100.1
• masque de sous-réseau : 255.255.255.0
• passerelle par défaut : 192.168.100.254
• port tcp : 23
La configuration IP peut être modifiée via le port série RS232, par la commande NET.
Français – 2
