2
OUT 1 OUT 2 OUT 3 OUT 4
1
2
3
4
5
6
7
8
3
OUT 1 OUT 2 OUT 3 OUT 4
1
2
3
4
5
6
7
24 Vdc
IN 1
IN 2
IN 3
IN 4
9 10 11 12 13 14 15 16
24 Vdc
IN 1
IN 2
IN 3
IN 4
8
9 10 11 12 13 14 15 16
4.2 - Interfejsy połączeniowe
Porty RS232, Ethernet i „BusT4" są zawsze aktywne (rys. 1). Możliwe jest przyłączanie i
odłączanie urządzeń bez odcinania dopływu prądu.
UWAGA! • Zakłócenia sieciowe (powyżej 4 kV) mogą spowodować reset interfejsu po-
łączeniowego, utratę połączenia sieciowego oraz połączenia szeregowego. • Aby użyć
„BusT4" należy wybrać aktywowanie (lub dezaktywowanie) zakończenia sieci portu
„BusT4" (rys. 1). W takim przypadku należy skontaktować się z Serwisem Technicznym
firmy Nice.
4.3 - Wejścia
Interfejs posiada 4 wejścia optoizolowane. W celu ich aktywowania, należy dostarczyć na-

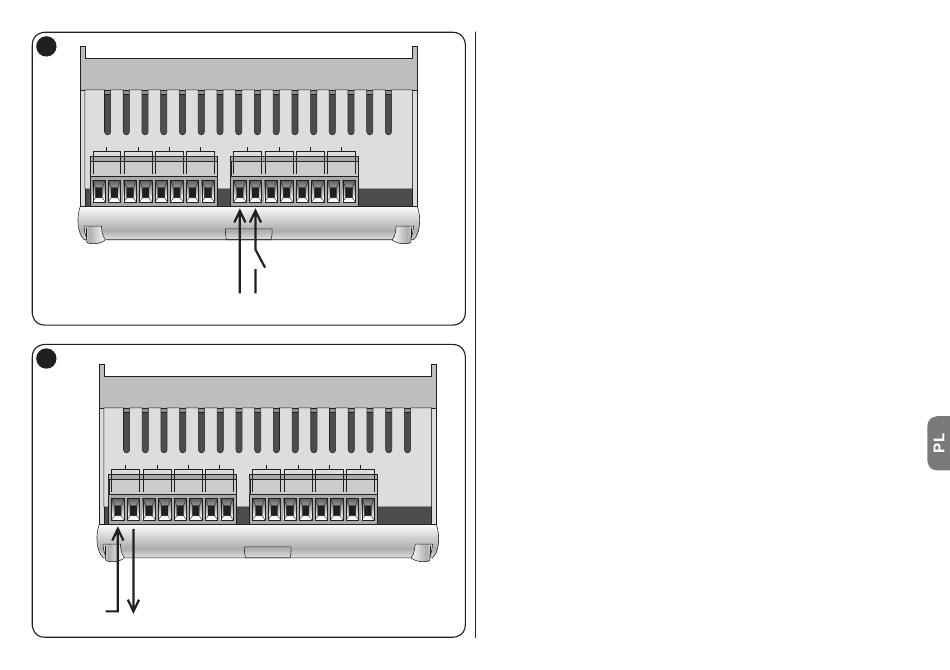

pięcie o wartości co najmniej 12 V DC. Na rys. 2 przedstawiono przykład połączenia styku
zewnętrznego w celu aktywacji wejścia nr 1 (IN 0).
4.4 - Wyjścia
Interfejs jest wyposażony w 4 wyjścia przekaźnikowe, przez które może przepływać maksy-
malnie prąd o wartości 2A @ 30 V DC lub 2A @ 250 V AC. Na rys. 3 przedstawiono przy-
kład połączenia z pierwszym wyjściem (OUT 0).
Uwagi – Jeśli karta zostaje wyłączona i ponownie włączona, przekaźniki nie utrzymują warto-
ści sprzed wyłączenia, ale ruszają ponownie z ustawieniami domyślnymi (normalnie otwarte).
5 - KONFIGURACJA SZEREGOWA
Urządzenie można podłączyć do komputera wyposażonego w emulator terminala. Ustawie-
nia konfiguracyjne portu szeregowego RS232 są następujące:
• Szybkość transmisji: 115200
• Parzystość: brak
• Bity danych: 8
• Bity stopu: 1
• Sterowanie strumieniem: Brak
6 - POŁĄCZENIE IP
Interfejs szeregowy jest emulowany protokołem TCP/IP. Oprócz połączenia szeregowego
można otworzyć równocześnie maksymalnie 4 połączenia. Ustawienia domyślne są na-
stępujące:
• ip-address: 192.168.100.1
• subnet-mask: 255.255.255.0
• default gateway: 192.168.100.254
• tcp-port: 23
Konfigurację IP można zmodyfikować przez port szeregowy RS232 za pomocą polece-
nia NET.
Polski – 2
