4.1. signale an den anschlussklemmen
abb. 4. zeigt signale an den anschlussklemmen. alle signale sind
voneinander und von anderen Kreisen getrennt. analogeingänge sind
voneinander nicht galvanisch getrennt. strom und spannung sollen
nicht gleichzeitig gemessen werden, da ihre messkreise voneinander
nicht galvanisch getrennt sind.
zusätzliche Ausgangssignale (Option)
PCE-N30H

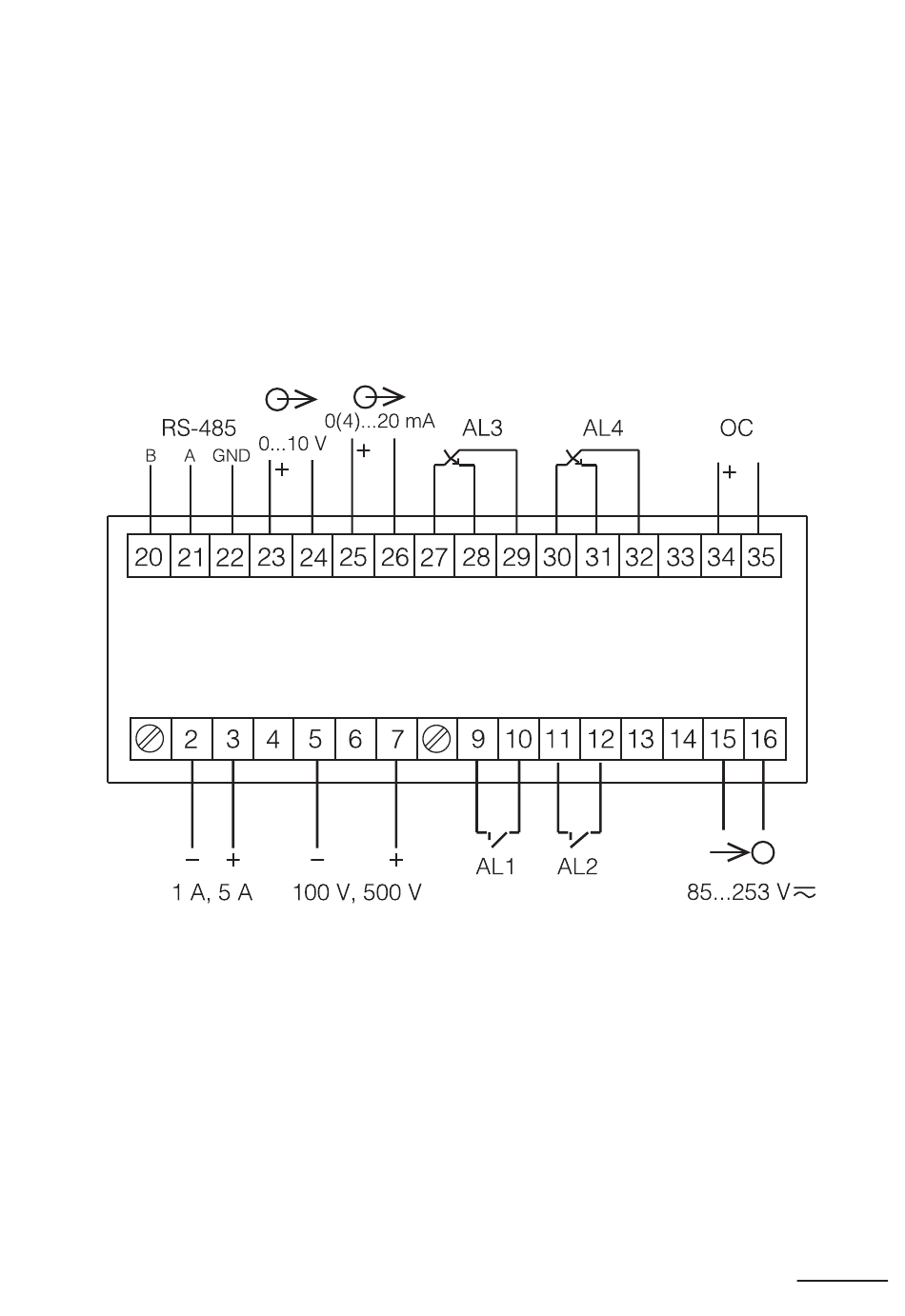

Abb. 4. Signale an Anschlussklemmen
· 1a, 5a – strommessung im bereich 1 a oder 5 a.
· 100V, 500V –spannungmessung im bereich 100 V oder 500V.
· OC – ausgang - offener Kollektor nPn – meldung von Überschreitung
des messbereiches
