3.3
Controller Adressierung über DIP-Schalter
Der DIP-Schalter besteht aus binären Schaltern, wobei
jeder DIP eine bestimmte Zahl darstellt.
Um die Adresse einzustellen, müssen alle DIPs, die in der
Summe die gewünschte Controller Adresse ergeben, auf
ON gestellt werden.

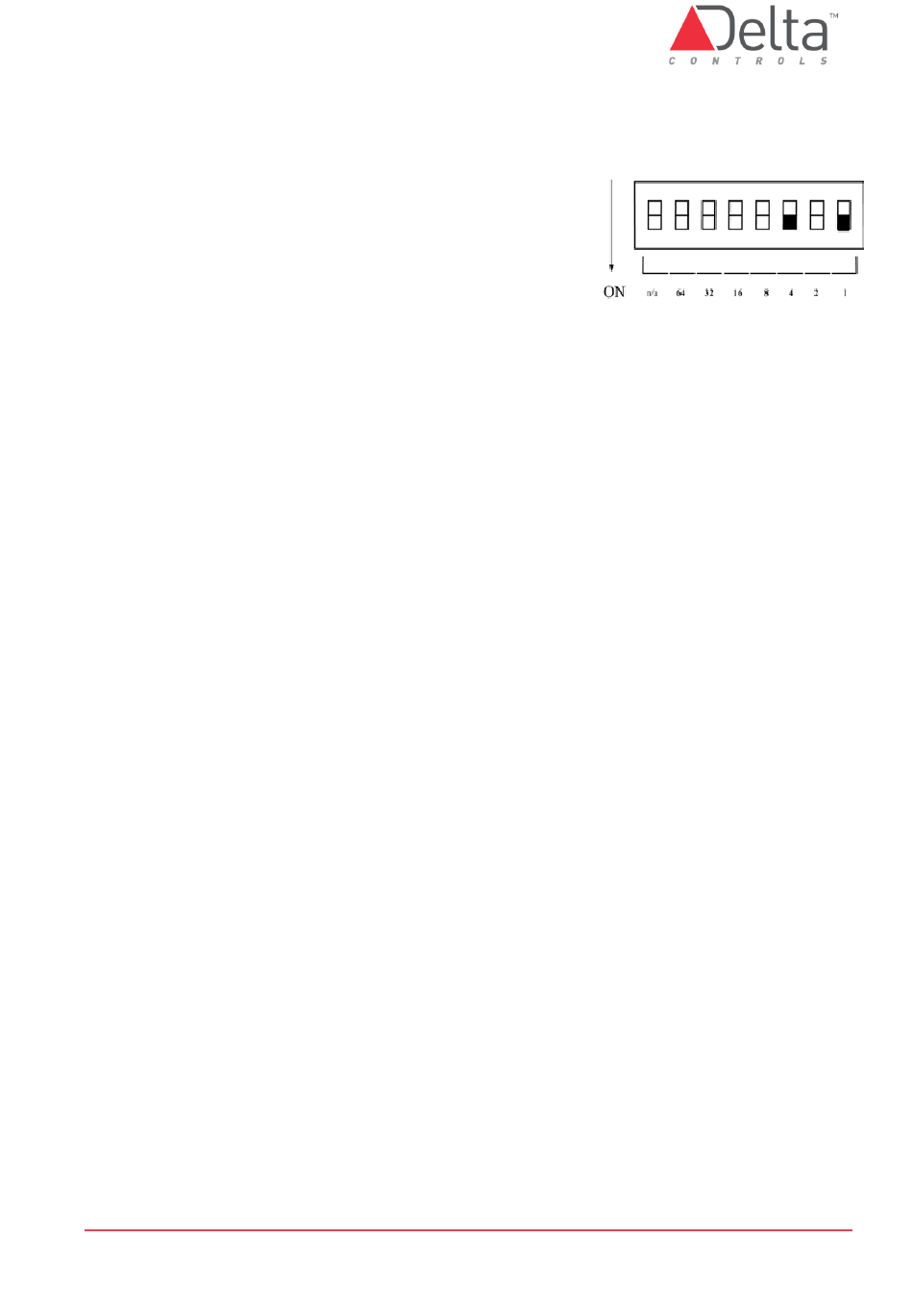

Beispiel: Wenn der Controller die Adresse 5 erhalten soll, müssen der DIP mit der
Nummer 4 und der DIP mit der Nummer 1 auf ON gestellt werden.
Achtung: Die Adressierung über DIP-Schalter ist notwendig und muss einzigartig für
jedes Gerät im selben MS/TP Segment sein!
4
DAC-Geräte Ethernet Adressierungsanleitung
Die folgenden Punkte erklären die Konfiguration und Adressierung von Ethernet DAC-
Geräten (DAC-xxxE, DVC-xxxE und DVC-xxxPoE Controller).
4.1
Controller Konfiguration
DAC Controller besitzen keine Jumper um den Controllertyp einzustellen, da diese
Controller Applikations-Controller sind.
4.2
Automatische Netzwerkadressierung
DAC-E Geräte sind nur über Software adressierbar. Einige DAC-E Geräte werden mit
DNA Jumpern ausgeliefert, die jedoch keine Funktion bei DAC-E Controllern haben.
4.3
Controller Adressierung
Die Controller Adressierung über die DIP Schalter muss vor Einschalten der
Spannungsversorgung erfolgen, um Netzwerkkonflikte zu vermeiden und um dem
Controller eine einfache BACnet Adresse zuzuweisen. Wenn keine DIP Adresse
eingestellt wurde, benutzt der Controller seine werksseitige Standardadresse 1601.
Wenn die Position der DIP Schalter verändert wurde, berechnet der DAC-E seine BACnet
Adresse beim ersten Start. Das Format der berechneten Adresse ist standardmäßig
2,DSx,xxx, wobei DS die DIP Schalterstellung und x,xxx von der Ethernet MAC Adresse
abgeleitet wird.
Beispiel: Einem DAC-E Controller wird die DIP Adresse 1 gegeben, die Ethernet MAC
Adresse lautet 00-40-AE-01-16-E9
-> die berechnete BACnet Adresse beim Start ist dann 2011401.
DE-DxC-1146 Installationsanleitung.docx
© Delta Controls Germany 2022
Seite 9
