3
Adressierung
3.1

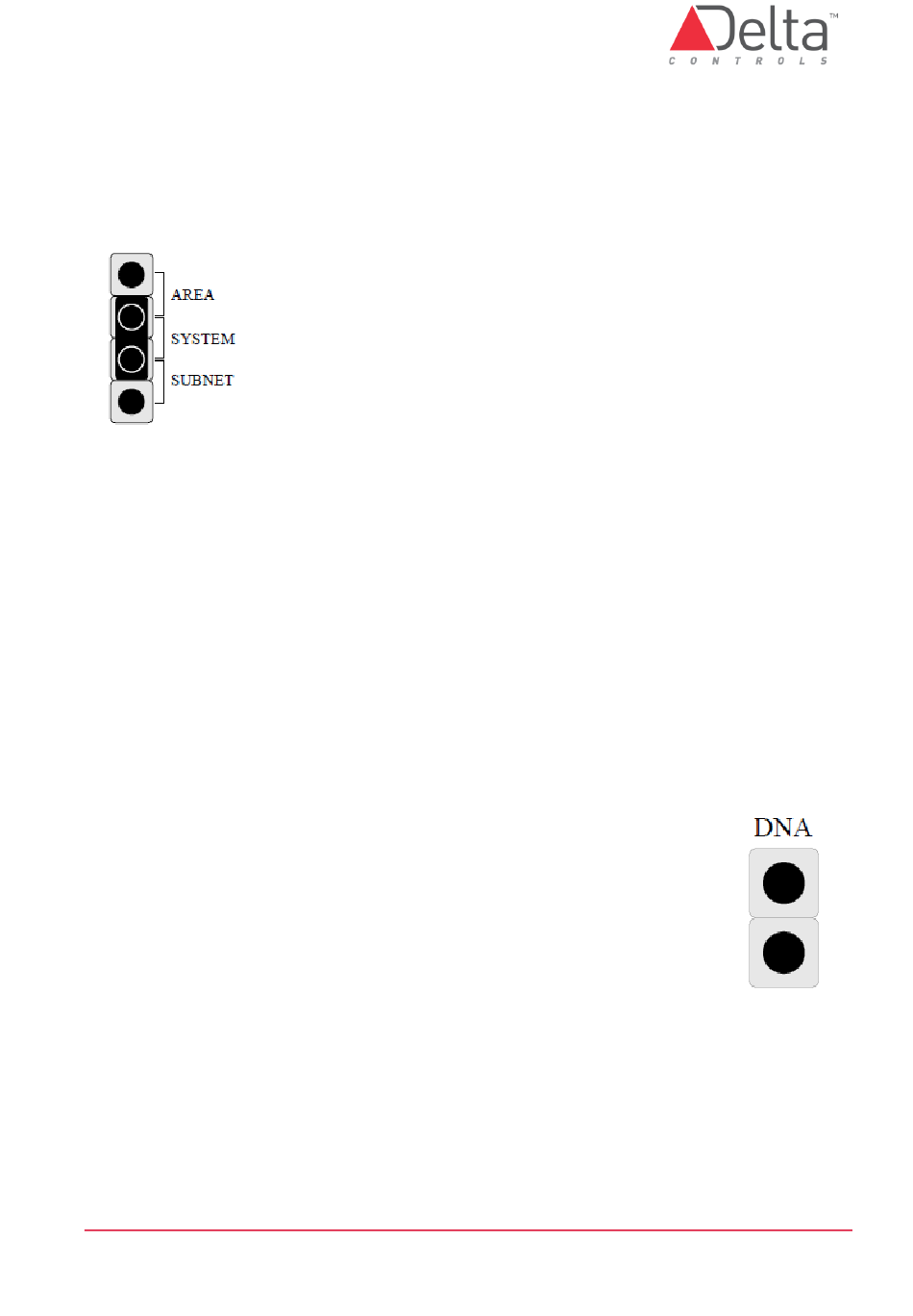

Controller-Konfiguration (DSC-1146E)
Bei einigen Produkten können die folgenden Gerätetypen eingestellt
werden,
Netzwerkarchitektur (Area, System, Subnet) bestimmen. Außer dem
Router müssen alle anderen Geräte im selben Netzwerk Segment als
derselbe Gerätetyp konfiguriert werden. Abhängig vom Modell und
der installierten Firmware, kann der Controller wie folgt konfiguriert
werden:
-
Area: Diese Option wird nur bei BBMD Geräten verwendet um verschiedene
BACnet/IP Netzwerke zu verbinden. Pro IP Netzwerksegment kann nur ein
BBMD installiert werden. I.d.R. sollten DSCs nur als System Controller
verwendet werden.
-
System: Konfiguriert den Controller als System-Level-Gerät in einem Netzwerk
von System-Geräten. Diese Einstellung wird gewählt, wenn das Gerät an ein
Ethernet oder BACnet MS/TP Netzwerk mit anderen System-Geräten
angeschlossen ist oder wenn das Gerät als einzelnes Kopfstück in einem
Netzwerk von Subnet-Geräten eingesetzt wird.
-
Subnet: Konfiguriert den Controller als Subnet-Level-Gerät in einem Subnet mit
ähnlichen Geräten. Diese Einstellung wird gewählt, wenn das Gerät an ein
BACnet MS/TP Netzwerk mit weiteren Subnet-Geräten angeschlossen wird.
Dadurch kann NET2 nur für LINKnet verwendet werden.
3.2
Automatische Netzwerkadressierung (DNA)
Der DNA-Jumper ist standardmäßig aktiviert. Dadurch wird dem
Controller automatisch eine BACnet Controller Adresse zugewiesen. Der
Jumper sollte nicht entfernt werden, es sei denn dem Controller soll eine
neue Adresse über die Software zugewiesen werden.
Die BACnet Controller Adresse darf nicht mit der notwendigen
Adressierung über die DIP-Schalter verwechselt werden, die jedem
Controller (auch bei Softwareadressierung) zugeordnet werden muss.
DE-DxC-1146 Installationsanleitung.docx
welche
die
Position
des
Controllers
© Delta Controls Germany 2022
in
der
Seite 8
