2.2

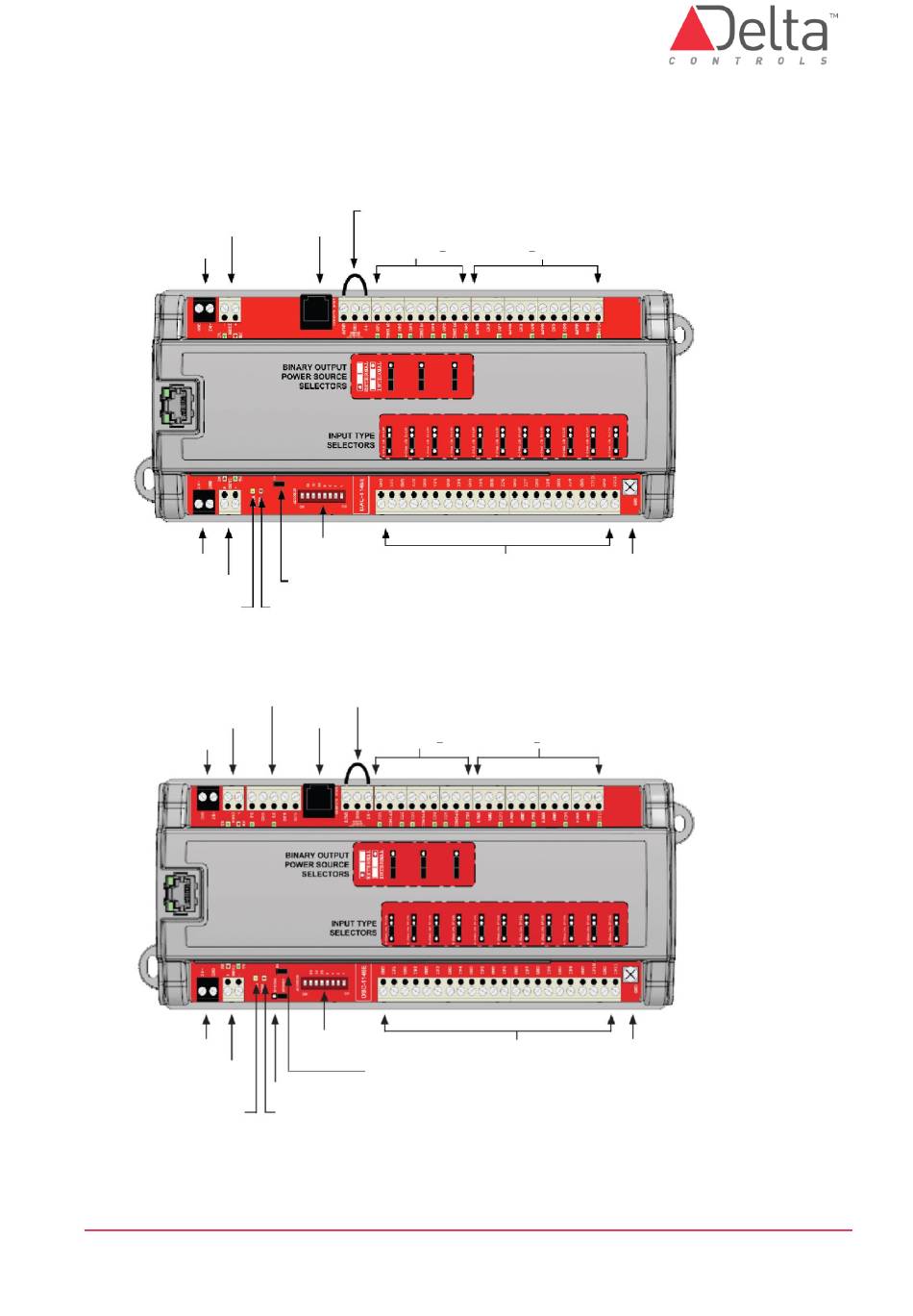

Anschlussbild
DAC-1146 (E)
NET2-Anschluss
LINKnet
24 VAC
Ausgangsspannung
Ethernet
Anschluss
DAC-1146E
24 VAC
Eingangsspannung
NET1-Anschluss
MS/TP
Power LED
DSC-1146E
RS232-Anschluss
NET2-Anschluss
MS/TP SUB-LAN
24 VAC
Ausgangsspannung
Ethernet
Anschluss
24 VAC
Eingangsspannung
NET1-Anschluss
MS/TP System-LAN
oder LINKnet
Power LED
DE-DxC-1146 Installationsanleitung.docx
Brücke Spannungsversorgung
Service
Stellantrieb 24 VAC
Anschluss
Binär-Ausgänge
(TRIAC) 1
DIP-Schalter
Device-Adresse
Universal-Eingänge 1 - 11
DNA-Jumper
Scan LED
Brücke Spannungsversorgung
Stellantrieb 24 VAC
Service
Anschluss
Binär-Ausgänge
(TRIAC) 1
DIP-Schalter
Universal-Eingänge 1 - 11
Device-Adresse
DNA-Jumper
System-Subnet Jumper
Scan LED
Analog-Ausgänge
6
7
10
Erdungsklemme
Analog-Ausgänge
6
7
10
Erdungsklemme
© Delta Controls Germany 2022
Seite 7
