7. REINIGUNG UND PFLEGE DES OFENS

Entleeren Sie die Ascheschublade, sobald diese voll ist. Entleerung nur im ausgekühlten Zustand in ein feuerfestes Gefäss
( Glutrest-Brandgefahr). Reinigen Sie die Scheibe bei Bedarf mit einem feuchten Tuch und etwas Asche. Bei hartnäckiger
Verschmutzung wiederholen Sie diesen Vorgang, oder benutzen Sie einen speziellen Kaminscheibenreiniger.
Bitte achten Sie bei Benutzung eines Kaminscheibenreinigers darauf, dass keine Flüssigkeit zwischen Scheibe und
Türchassis tritt. Die Flüssigkeit kann die Bedruckung der Scheibe beschädigen.
Rauen Oberflächen der Außenverkleidung saugen Sie mit der Polsterdüse des Staubsaugers ab. Polierte Oberflächen
reinigen Sie mit einem nebelfeuchten Tuch. Der beiliegende Reinigungsstein dient der Entfernung hartnäckiger
Verschmutzung. Benutzen Sie auf keinen Fall harte Bürsten oder chemische Reinigungsmittel.
Um eine optimale Funktion zu gewährleisten, müssen Schornstein, Ofenrohr und Ofen mindestens einmal jährlich gereinigt werden.
2
1

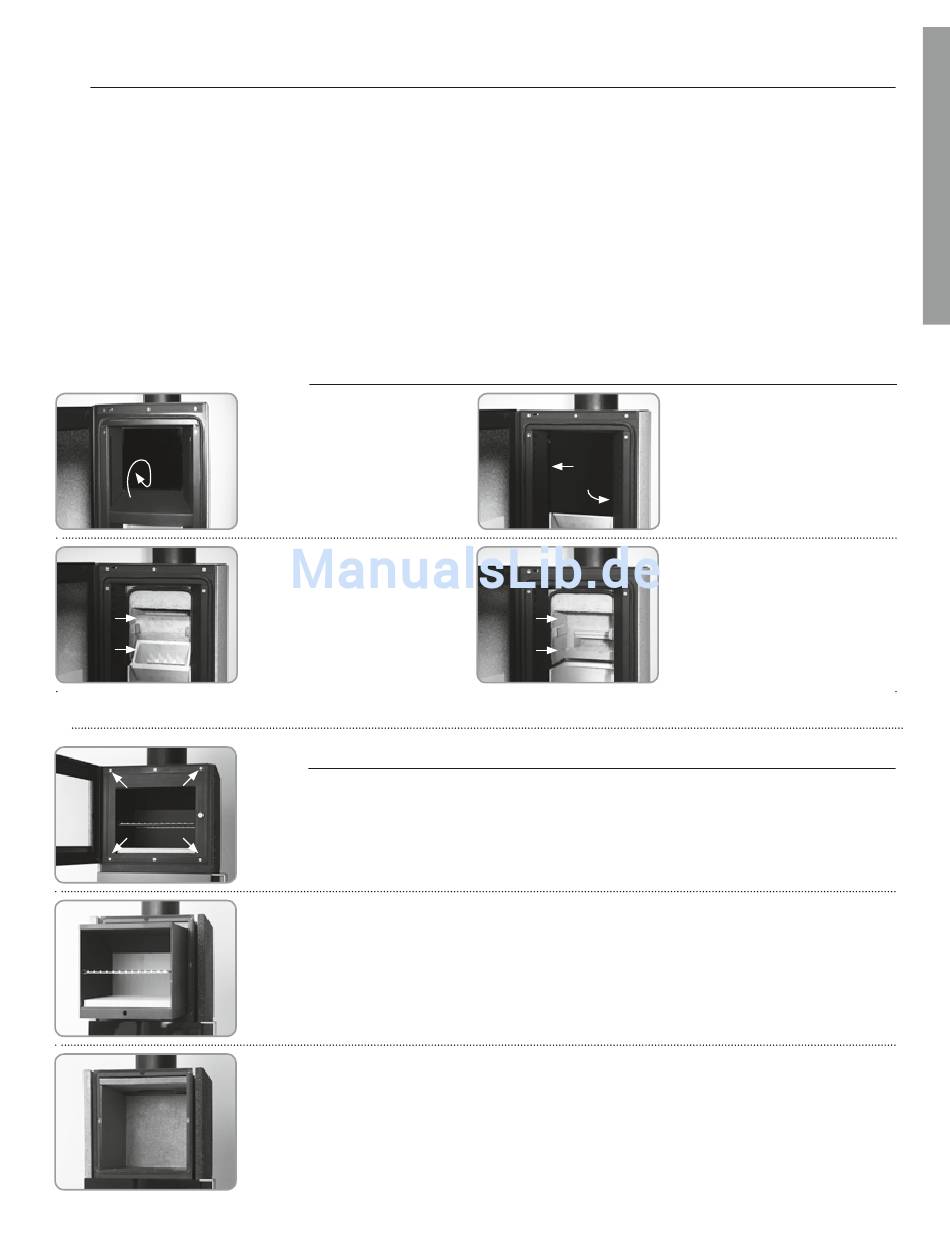

7.1 REINIGUNG RAUCHGASZUG

Heben Sie das Blech an
der linken Seite mit einer
leichten Drehung nach
oben, schräg weg, bis sie
es aus der Führung ent-
nehmen können.
Ziehen Sie die darunter
liegende Nachbrennkam-
mer (1) und den Umlenk-
stein (2) nach vorne heraus.
Reinigen sie nun das
Ofenrohr und den
Rauchgaszug und entfernen
sie die Rück-stände mit
einem Staubsauger.

7.2 REINIGUNG BACKFACH

Lösen Sie die vier äußeren Schrauben und entfernen Sie diese (Pfeil). Nehmen Sie
den Rahmen mit der Glasscheibe nach vorne weg.
Ziehen Sie nun den Backeinsatz nach vorne heraus und reinigen Sie das Gehäuse.
Reinigen Sie nun das Ofenrohr und entfernen Sie die Rückstände mit einem Staub-
sauger. Anschließend reinigen Sie den Rauchgaszug wie in 7.1 beschrieben.
Danach setzen Sie den Backeinsatz wieder ein und verschrauben den Rahmen mit
der Glasscheibe.
Entfernen Sie die Scheibe
vor dem Rauchgaszug.
Schieben Sie diese nach
1
links (1) und ziehen Sie
2
die Scheibe (2) schräg
nach vorne weg.
Setzen Sie den Umlenkstein(2)
und die Nachbrennkammer (1)
wieder in die Ausgangsposition
Dann schieben Sie die Scheibe
2
wieder zwischen Dichtung und
1
Federlaschen ein, zuletzt setzen
sie das Blech wieder in die
Ausgangsposition.
