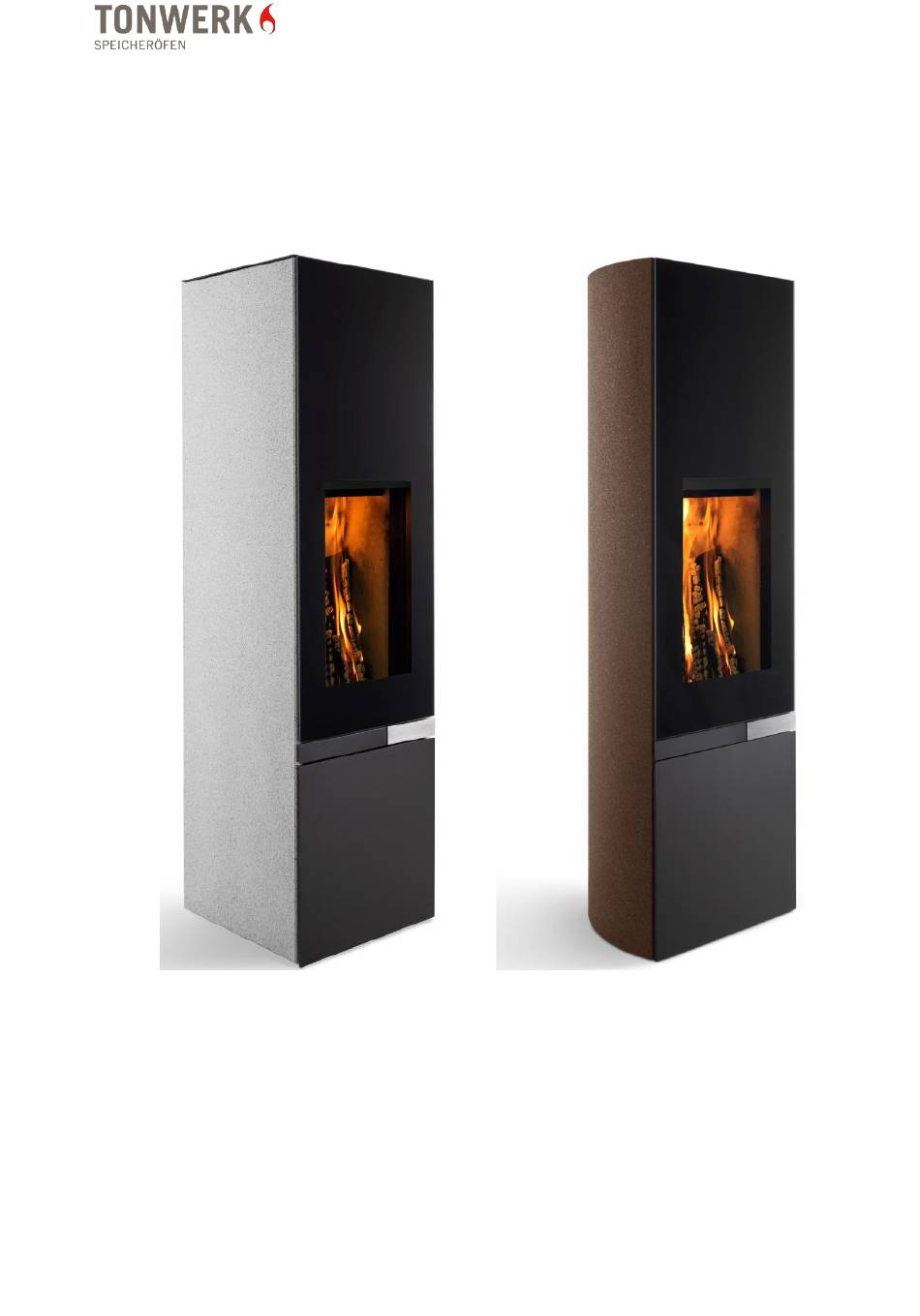

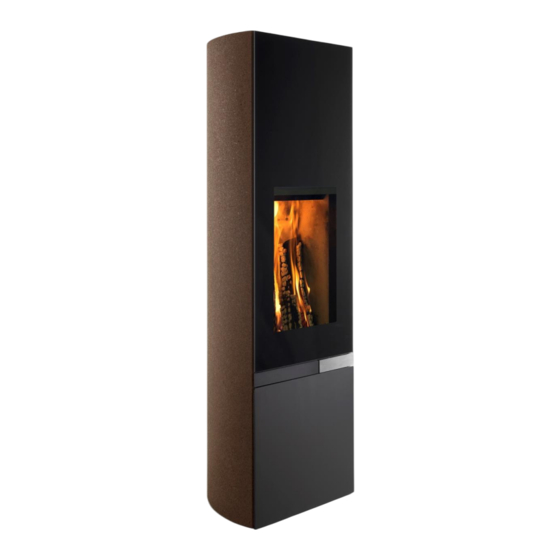

- Seite 1 Montageanleitung Tonwerk-Speicherofen T-TWO STONE T-TWO SWING...
-
Seite 2: Inhaltsverzeichnis
Anschluss der Verbrennungs-Zuluft bei raumluftunabhängigem Betrieb: ..... 8 3.4. Schritt 3: Montage Speicherblock ................9 3.5. Schritt 5: Montage Zusatzspeicher & Ofenverkleidung T-TWO STONE ....11 3.6. Schritt 6: Montage Ofenverkleidung T-TWO SWING ..........13 3.7. Schritt 7: Funktionstest Türschliessung ..............13 3.8. -
Seite 3: Vor Dem Aufstellen
Vor dem Aufstellen Hinweis Lesen Sie diese Montageanleitung durch, bevor Sie mit dem Speicherofen arbeiten! Sie enthält wichtige Hinweise für Ihre persönliche Sicherheit. 1.1. Bodentragfähigkeit: Überzeugen Sie sich vor dem Aufstellen, ob die Tragfähigkeit der Unterkonstruktion dem Gewicht des Ofens standhält. Starke Schwingungen von elastischen Unterkon- struktionen (Holzböden) können zu Defekten am Ofen führen und die Aufstellung von drehbaren Öfen unmöglich machen. -
Seite 4: Sicherheitsabstände
1.3. Sicherheitsabstände: VORSICHT VORSICHT Bei brennbaren Materialien (Holzverkleidung, Täfer, Stoff, usw.) gibt es feuerpolizeilich vorgeschriebene Mindest-, oder Sicherheitsabstände. Diese betragen gemäss nachfolgender Tabelle: Sicherheitsabstand A Seiten und Rückwände benötigen zu brennbaren Materialien einen Mindestabstand von 10 cm Sicherheitsabstand B Es sind die Länderspezifischen Vorschriften zu beachten. Sicherheitsabstand C+D Der gesamte Bereich der Drehung benötigt einen Mindestabstand von 50 cm... -
Seite 5: Zulassungen Und Geräteschild
1.5. Zulassungen und Geräteschild: Geräteschild gibt Auskunft über verschiedenen Zulassungen des T-TWO. Das Schild ist unten auf der linken Innenseite des Ofengehäuses ange- bracht. Bei technischen Rückfragen zum Ofen, oder bei Fragen der Garantie ist immer die Ofennummer auf dem Geräteschild anzugeben, um den Ofen identifizieren zu kön- nen. -
Seite 6: Drehbare Öfen Und Raumluftunabhängiger Betrieb
1.7. Drehbare Öfen und raumluftunabhängiger Betrieb: Hinweis Drehbare Anschlüsse bei Standard-Drehkonsolen und Abgasstutzen sind Zu- behörteile, die nicht für einen raumluftunabhängigen Betrieb geeignet und somit nicht zulässig sind. 2. Auspacken des T-TWO: Hinweis Achten Sie beim Auspacken darauf, dass die Kanten der Verkleidungsele- mente nicht beschädigt werden. -
Seite 7: Aufbauschritte
3. Aufbauschritte 3.1. Schritt 1: Bei Variante mit Drehteller siehe Option Drehteller! 3.2. Ofengehäuse aufstellen • Zuerst die Verkleidung entfernen, siehe Punkt 3.5 • Ofengehäuse ohne Verkleidung platzieren, Haltegriffe können am Gehäuse links + rechts eingehängt werden. Ausnivellieren und anhand der oberen Blechabdeckung zum Kamin- anschluss ausrichten und einmessen. -
Seite 8: Schritt 2: Abgas-Und Zuluft Anschluss
3.3. Schritt 2: Abgas-und Zuluft Anschluss 3.3.1. Anschluss der Verbrennungs-Zuluft bei raumluftunabhängigem Betrieb: Die Zuluft kann vertikal nach unten oder horizontal nach hinten, mittels handelsübli- chem Alu-Flex Rohr NW100, dicht angeschlossen werden. Wir empfehlen einen Querschnitt von Ø125mm für die Luftluftleitung. Bei Anschluss der Zuluft nach hinten ist der passende Lindab Anschlusswinkel zu bestellen. -
Seite 9: Schritt 3: Montage Speicherblock
3.4. Schritt 3: Montage Speicherblock 1. Türe öffnen und arretieren 3. Speicherdeckel entfernen 2. 8x Schrauben lösen des Spei- 4. Bodenstein einbringen und ganz cherdeckels nach hinten und unten platzieren. Der Stein muss waagerecht lie- gen! 5. oberer seitlicher Speicherstein ge- 7. - Seite 10 Hinweis Es ist darauf zu achten, dass die Speicherblöcke seitlich und nach hinten auf Anschlag montiert werden und dass kein grosser Spalt zwischen den seitli- chen Speichersteinen besteht. Hinweis Es ist wichtig, dass Rauchrohrverbindungen und Putzöffnungen dicht sind. Das Gleiche gilt für die Übergänge: Stutzen zu Kamin und Rauchrohr zu De- cken- oder Wandanschluss.
-
Seite 11: Schritt 5: Montage Zusatzspeicher & Ofenverkleidung T-Two Stone
3.5. Schritt 5: Montage Zusatzspeicher & Ofenverkleidung T-TWO STONE 1. Linker + rechter Zusatzspeicher Vorsichtig auf die Haltwinkel stellen und oben mit dem Hal- am Gehäuse anschrauben und nach vorne ausrichten 2. Die Seitenplatte wird unten auf dem Zentrierzapfen positioniert. Vorsichtig Rich- tung Ofengehäuse kippen und parallel zur... - Seite 12 3. Die Rückwand hinten unten einfahren und mit den 2 Schrauben befestigen. 4. Rückwand ausrichten und oben mit 2 Schrau- ben am Gehäuse befestigen.
-
Seite 13: Schritt 6: Montage Ofenverkleidung T-Two Swing
3.6. Schritt 6: Montage Ofenverkleidung T-TWO SWING 1. Seitenplatte SWING auf dem Bodenblech platzieren 2. Haltewinkel unten am Gehäuse sanft andrücken 3. Verkleidung mit den oberen Befesti- gungswinkel leicht anschrauben 4. Verkleidung muss vorne ca. 4mm ab- stand haben (C). 5. -
Seite 14: Schritt 8: Inbetriebnahme, Instruktion Und Befeuerung
3.8. Schritt 8: Inbetriebnahme, Instruktion und Befeuerung Befeuern Sie den Ofen und instruieren Sie den Benutzer anhand der Bedie- nungsanleitung. Machen Sie den Kunden auf die Sicherheits-und Anwen- dungshinweise aufmerksam. Hinweis Weisen Sie den Kunden darauf hin, dass eine defekte Dichtung aus Sicherheitsgründen umgehend ersetzt werden muss. - Seite 15 1. Ofengehäuse ohne Verkleidung auf die Grundplatte des Drehtellers heben. Vorgängig Zentrierung aus Kunststoff auf der Grundplatte platzieren. Erleichtert die Zent- rierung des Ofengehäuses auf dem Drehteller. Dieser Ring muss nachdem das Ofengehäuse platziert ist wieder entfernt werden 2. Dichtflansch von oben in die Grundplatte stecken, Vorsicht das der Radialwellendichtring nicht verletzt wird! 3.
-
Seite 16: Ergänzende Anmerkungen
Bei Fragen wenden Sie sich bitte unter +41 (0) 61 935 1710 an unseren Kundendienst. Änderungen vorbehalten: Bubendorf, Juni 2019 WICHTIG Wichtig! Zum Betrieb der Feuerstätte beachten Sie bitte die Hinweise in der beilie- genden Bedienungsanleitung. info@tiba.ch www.tonwerk.swiss Tiba AG Hammerstrasse 26 CH-4410 Liestal Telefon: +41 (0) 61 935 17 10...
