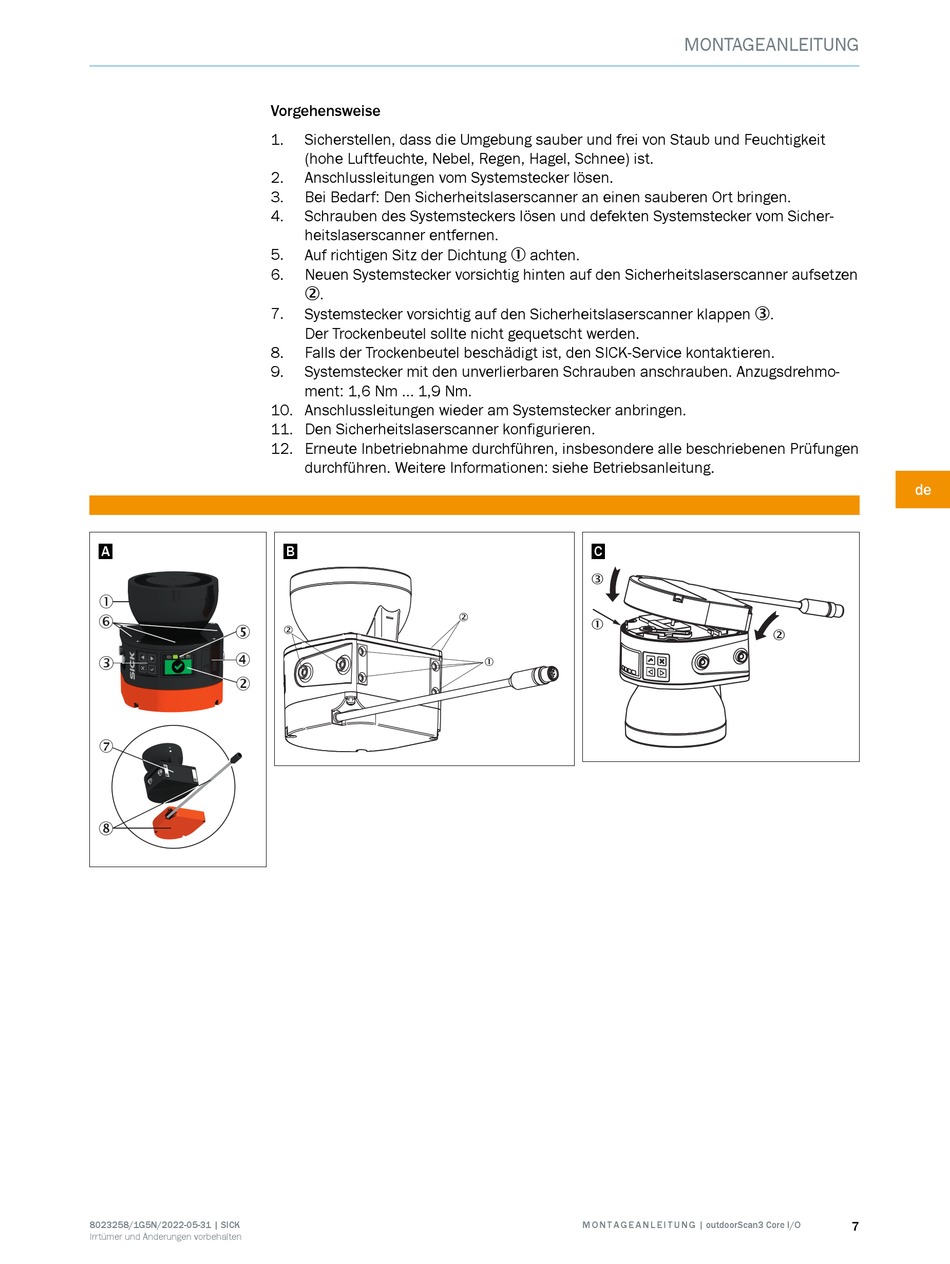

Vorgehensweise
1. Sicherstellen, dass die Umgebung sauber und frei von Staub und Feuchtigkeit
(hohe Luftfeuchte, Nebel, Regen, Hagel, Schnee) ist.
2. Anschlussleitungen vom Systemstecker lösen.
3. Bei Bedarf: Den Sicherheitslaserscanner an einen sauberen Ort bringen.
4. Schrauben des Systemsteckers lösen und defekten Systemstecker vom Sicher‐
heitslaserscanner entfernen.
5. Auf richtigen Sitz der Dichtung 1 achten.
6. Neuen Systemstecker vorsichtig hinten auf den Sicherheitslaserscanner aufsetzen
2.
7.
Systemstecker vorsichtig auf den Sicherheitslaserscanner klappen 3.
Der Trockenbeutel sollte nicht gequetscht werden.
8. Falls der Trockenbeutel beschädigt ist, den SICK-Service kontaktieren.
9. Systemstecker mit den unverlierbaren Schrauben anschrauben. Anzugsdrehmo‐
ment: 1,6 Nm ... 1,9 Nm.
10. Anschlussleitungen wieder am Systemstecker anbringen.
11. Den Sicherheitslaserscanner konfigurieren.
12. Erneute Inbetriebnahme durchführen, insbesondere alle beschriebenen Prüfungen
durchführen. Weitere Informationen: siehe Betriebsanleitung.
B
2
C
3
2
1
1
