MSA111C
Installation

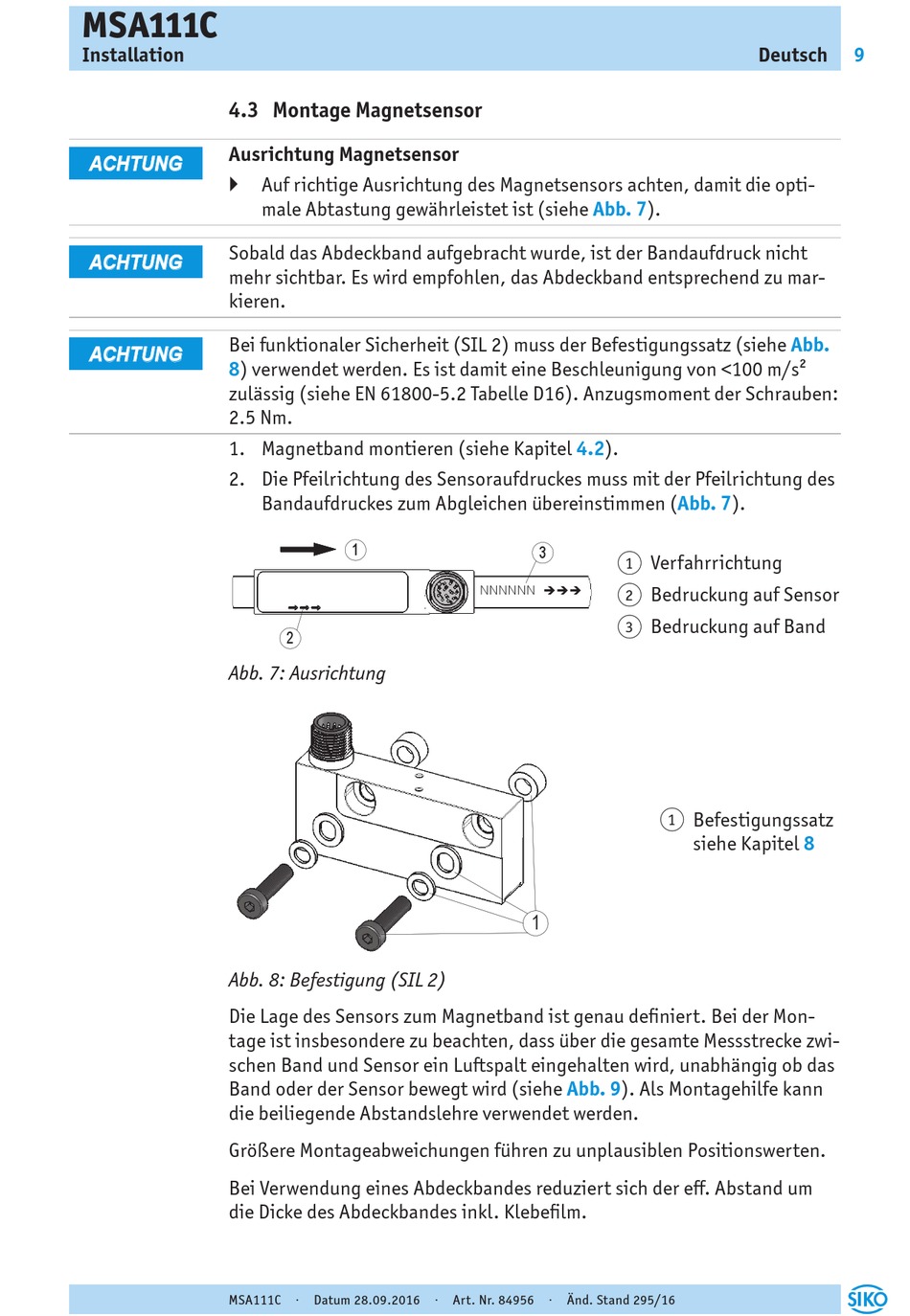

4.3 Montage Magnetsensor
Ausrichtung Magnetsensor
ACHTUNG
` Auf richtige Ausrichtung des Magnetsensors achten, damit die opti-
Sobald das Abdeckband aufgebracht wurde, ist der Bandaufdruck nicht
ACHTUNG
mehr sichtbar. Es wird empfohlen, das Abdeckband entsprechend zu mar-
kieren.
Bei funktionaler Sicherheit (SIL 2) muss der Befestigungssatz (siehe
ACHTUNG
8) verwendet werden. Es ist damit eine Beschleunigung von <100 m/s²
zulässig (siehe EN 61800-5.2 Tabelle D16). Anzugsmoment der Schrauben:
2.5 Nm.
1. Magnetband montieren (siehe Kapitel 4.2).
2. Die Pfeilrichtung des Sensoraufdruckes muss mit der Pfeilrichtung des
Abb. 7: Ausrichtung
Abb. 8: Befestigung (SIL 2)
Die Lage des Sensors zum Magnetband ist genau definiert. Bei der Mon-
tage ist insbesondere zu beachten, dass über die gesamte Messstrecke zwi-
schen Band und Sensor ein Luftspalt eingehalten wird, unabhängig ob das
Band oder der Sensor bewegt wird (siehe
die beiliegende Abstandslehre verwendet werden.
Größere Montageabweichungen führen zu unplausiblen Positionswerten.
Bei Verwendung eines Abdeckbandes reduziert sich der eff. Abstand um
die Dicke des Abdeckbandes inkl. Klebefilm.
MSA111C · Datum 28.09.2016 · Art. Nr. 84956 · Änd. Stand 295/16
male Abtastung gewährleistet ist (siehe
Bandaufdruckes zum Abgleichen übereinstimmen
Abb.
7).
Verfahrrichtung
1
Bedruckung auf Sensor
2
Bedruckung auf Band
3
Abb.
9). Als Montagehilfe kann
Deutsch
Abb.
7).
(Abb.
Befestigungssatz
1
siehe Kapitel
8
9
