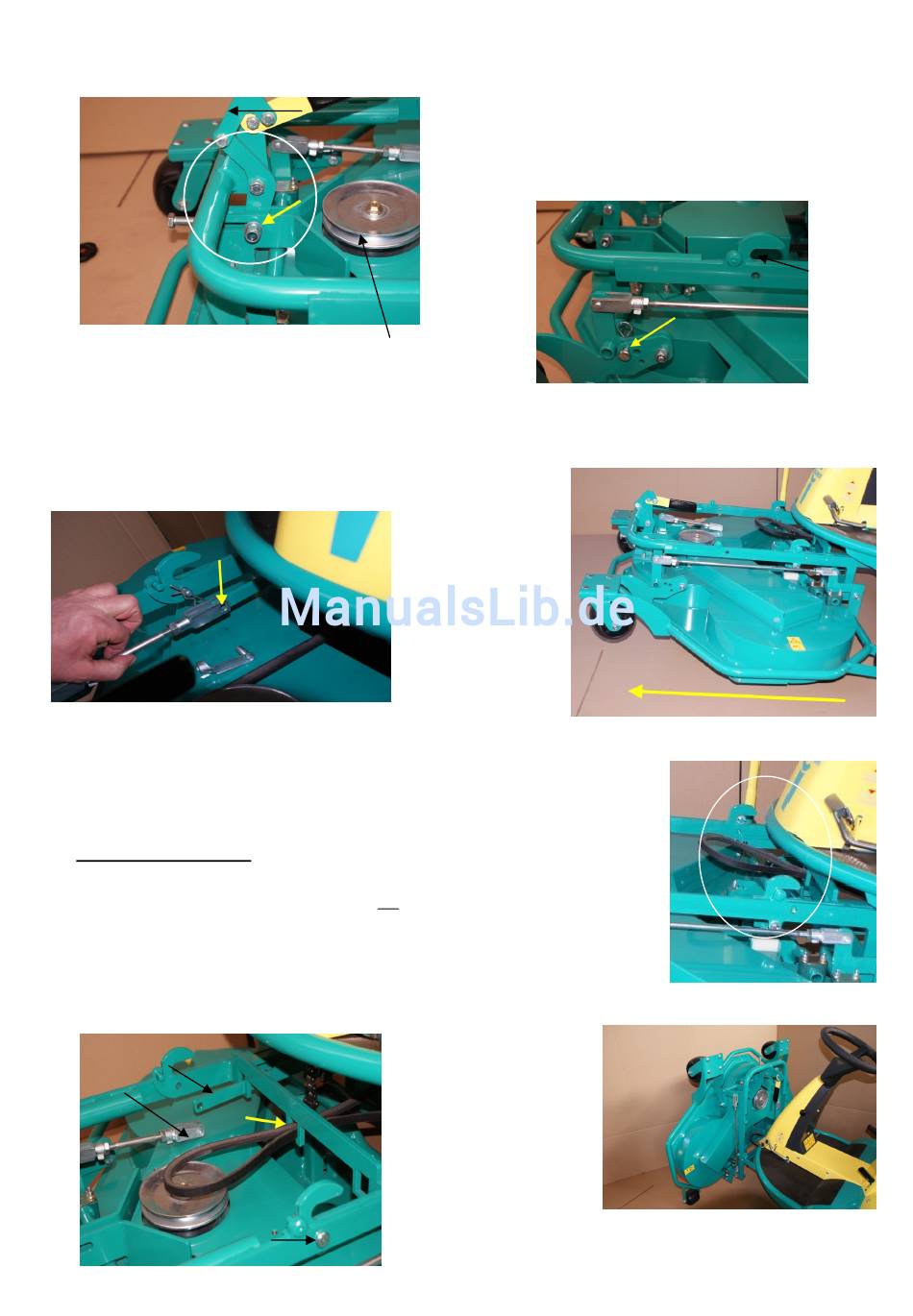

9. Mähdeck mit der beiliegenden Schraube befestigen.
Hebel
10. Den Hebel des Keilriemenspanners
umlegen. (Hebel zeigt vom Tourno weg)
In dieser Position ist der Keilriemen
entspannt.
11. Keilriemen auf den Keilriemenscheiben auffädeln.
12. Keilriemen spannen, siehe 4.4 Keilriemenspannung
( Hebel zum Tourno hin umlegen) ggf. Grundspannung
erhöhen.
13. Höheneinstellung des Mähdecks auf Position 1 stellen.
14. Nachdem die Keilriemenspannung eingestellt wurde,
muss der Nullpunkt für die Höheneinstellung neu
justiert werden. Kontermutter lösen und Gabelkopf
soweit drehen, bis beide Bohrungen fluchten.
15. Keilriemenschutz montieren.
4.2
Mähdeck hochklappen
1. Mähwerk auf den Boden absenken.
2. Riemenschutz demontieren: Kreuzgriffschrauben nur
lösen, dann die Abdeckung nach vorne ziehen.
Abdeckung kann nach oben entnommen werden.
3. Keilriemen durch umlegen des Hebels nach oben
entspannen.
4. Keilriemen von der vorderen Riemenscheibe abnehmen.
5. Riemen in der Aussparung einlagern, damit er nicht von
der hinteren Riemenscheibe fällt.
Höheneinstellung
Federklappbolzen
mit Gabel
Bolzen mit Federsplint
Tourno
Originalbetriebsanleitung
6. Auf jeder Seite den Federsplint ziehen und den Bolzen
entfernen.
7. Die Gabel mit dem Federklappbolzen von der
Höheneinstellung lösen.
8. Einen Bolzen und Federsplint in die Bohrung (8) stecken.
Wichtig! Um Klemmungen beim Ausbau und Klappen
zu vermeiden.
11
9. Mähwerk mit dem Fußhebel auf der linken Geräteseite
ausheben.
10. Mähwerk nach vorne ziehen.
11. Führungsbolzen liegt nun in der Gabel.
12. Mähwerk hochschwenken.
10 von 23
Gabel
Stand 2013
