Bedienungsanleitung
Sie haben
gekauft:
2WD
Maschinen-Nr.
Inhaltsverzeichnis:
7. Ersatzteile-Maschine
8. Ersatzteile-Mähwerk 115
9. Ersatzteile-Mähwerk 95
Cramer GmbH . Reimersstr. 36 . D-26789 Leer . Telefon 04 91- 60 95 - 0 . Telefax 04 91 - 60 95 - 200 · e-mail: verkauf@cramer-technik.de
696.01-60
TOURNO compact
95
4WD
2WD
115
4WD
2WD
TOURNO de luxe
95
4WD
2WD
115
4WD
Ri 0,15/03/10
Werbung
Inhaltsverzeichnis

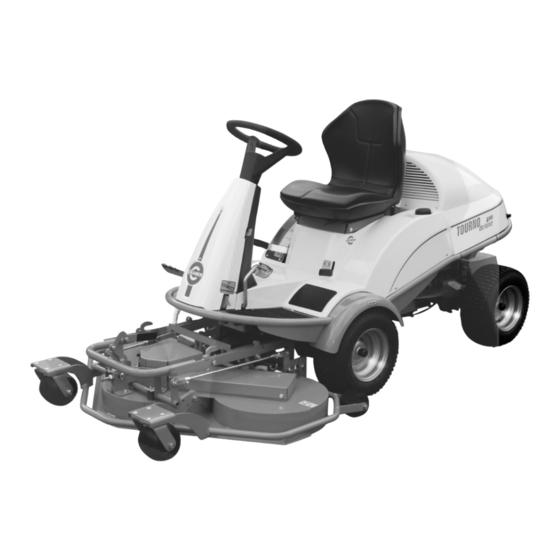

Verwandte Anleitungen für Cramer TOURNO compact
Inhaltszusammenfassung für Cramer TOURNO compact
-
Seite 1: Inhaltsverzeichnis
8. Ersatzteile-Mähwerk 115 9. Ersatzteile-Mähwerk 95 10. Elektroplan 11. Konformitätserklärung Cramer GmbH . Reimersstr. 36 . D-26789 Leer . Telefon 04 91- 60 95 - 0 . Telefax 04 91 - 60 95 - 200 · e-mail: verkauf@cramer-technik.de 696.01-60 Ri 0,15/03/10... -
Seite 2: Anwendungsbereich
Zur besseren Bodenhaftung und Traktion erfolgt der Antrieb über die Vorderräder. Die Lenkung erfolgt in Form einer Knicklenkung über die Heckräder. Die Geschwindigkeit wird über einen hydrostatischen Antrieb stufen- los reguliert. Technische Daten Tourno Basic/Tourno compact Tourno de luxe Motor Briggs & Stratton Intek 17,5... -
Seite 3: Sicherheitstechnische Hinweise
3. Sicherheitstechnische Hinweise Tankverschlüsse bei Beschädigung auszutauschen. Kuppeln Sie den Antrieb zu den Anbaugeräten aus, Vor jeder Inbetriebnahme ist das Gerät auf Verkehrs- stellen Sie den Motor ab, ziehen Sie den/die Zündker- und Betriebssicherheit zu prüfen. zenstecker ab und entfernen Sie den Zündschlüssel: - bevor Sie eine Blockierung lösen oder eine Verstop- Vor dem Gebrauch ist immer durch Sichtkontrolle zu prüfen, ob die Schneidwerkzeuge, Befestigungsbol-... -
Seite 4: Inbetriebnahme
4. Inbetriebnahme Festellhebel für Fußpedal Mähwerkaushebung 4. 1. Verwendete Symbole: Gelöst Arretiert max. 15° Start o. k.: grüne Kontrollleuchte leuchtet: alle Si- cherheitseinrichtungen vor Start sind betätigt. Diese Vor Inbetrieb- Gefahr durch Vor Wartungs- u. Hanglagen fortschleudernde Reparaturarbei- vemeiden, auf nahme die sind: Betriebsanleitung... - Seite 5 Anlassen kalter Motor: Einstellung Sitz: Tourno Compact: Gashebel ganz Tourno Compact: Für ein bequemes Sitzen sowie einen leichten nach vorne schieben in Stellung ‘Cho- Ein- und Ausstieg muss der Sitz in eine ideale Position gebracht ke’. Nach dem Anlassen den Gashebel werden.
-
Seite 6: Wartungshinweise
5. Wartungshinweise Getriebeantrieb: Nach dem Ersteinsatz: Da sich alle Keil- und Zahn- riemen zunächst etwas längen, sind diese nach ca. 3 Stunden Arbeitseinsatz nachzuspannen. Außer- dem sämtliche Schraubverbindungen auf festen Sitz prüfen. Mähwerksantrieb: (Bild 3): Die Riemenspannung mit der Spannrolle (Pfeil) einstellen. - Seite 7 Bolzen (8) von der Nase (vor der Gabel (6)) rutscht. Mähwerk kann dann in die Horizontale geschwenkt und gleichzeitig zurückgeschoben werden. Vergleiche hierzu das auf unserer Homepage www.cramer.eu unter „Downloads“ veröffentlichte Vi- deo. Keilriemenspannung Mähwerk nachstellen: Kontermutter (2) lösen. Nach Lösen der Mutter (1) kann Riemen durch Einstellen der Spannschraube (3) gespannt werden.
-
Seite 8: Störungsanalyse
6. Störungsanalyse Störung: Ursache: Abhilfe: Motor springt nicht an Kraftstofftank leer Normal- oder Superbenzin auffüllen Mähwerk unten alle drei Start- Fahrpedal betätigt bedingungen Person auf Sitz ist nicht gegeben herstellen Gashebel nicht in CHOKE Gashebel entsprechend einstellen Zündkerze fehlerhaft Zündkerzenkontakte reinigen Zündkerze auswechseln Kraftstoffleitung verstopft Kraftstoffpumpe prüfen... - Seite 9 7. Ersatzteile-Zeichnung Relais: CR9958171...
- Seite 10 7. Ersatzteil-Liste Grundgerät 696.01-60 Pos. Anz. Beschreibung Zeichnungs-Nr. Art.-Nr. Bolzen Lenkung 695.01-01-001 99.5.8102 Lenkung kpl. 695.02-03 99.5.8225 Lenkaufnahme 695.02-04 99.5.8266 Schwenkachse 695.01-22 Rillenkugellager 6204 99.5.8072 Keilriemenscheibe Kupplung 695.01-47 99.5.8104 Kupplung kpl. 695.01-80 99.5.8105 elektr. Kupplung Ma Gt Jd11 99.5.8106 Rillenkugellager 6007 99.5.8107 Distanzring Kupplung...
- Seite 11 7. Ersatzteil-Liste Tourno Grundgerät 696.01-60 Pos. Anz. Beschreibung Zeichnungs-Nr. Art.-Nr. Zugfederaufhängung 694.01-07 Hebel Getriebebremse 696.01-15 Hebel Mähwerkhöhe 694.01-13 99.5.8311 Lenksäulenverkleidung hinten 696.01-51 99.5.8378 Lenkradachse 694.01-08 99.5.8312 Lenkseil rechts 696.01-40 99.5.8387 Lenkseil links 696.01-41 99.5.8388 Druckfeder Lenkseil D234A Lenkrad Vorderrad 695.01-63 99.5.8134 Paßfeder Vorderachse A 4.76x4.76x63...
- Seite 12 8. Ersatzteile-Zeichnung Tourno Mähwerk 115...
- Seite 13 695.02-42-010 99.5.8210 Führungsschiene 695.01-170-011 99.5.9006 Lasche 695.02-42-011 99.5.8211 Verstellrohr Heckkeil 695.01-175 99.5.9007 Hebel 695.02-95-003 99.5.8212 Kreuzgriffschraube M8x15 99.5.8159 Abdeckung unten 695.02-163 99.5.9008 Abdeckung oben 695.01-170-004 99.5.9009 Kupplungsriemen Cramer-Sonderausführung 99.5.7579 Halter Schwenkrahmen 695.02-165 99.5.8344 Augenschraube 340.01-01.004 99.5.8221 Stützrolle hinten 695.01-176-001 99.5.8341...
- Seite 14 9. Ersatzteile-Zeichnung Tourno Mähwerk 95...
- Seite 15 9. Ersatzteil-Liste Tourno Mähwerk 95 Pos. Anz. Beschreibung Zeichnungs-Nr. Art.-Nr. Lagergehäuse 695.01-170-001 99.5.8200 Bolzen mitte 695.01-159 99.5.8328 Welle f. Messer 695.01-01-024 99.5.8085 Mitnehmerscheibe 695.01-170-002 99.5.8201 Klemmscheibe 695.01-170-003 99.5.8202 Rutschscheibe 50x25x1.5 99.5.8218 Mähwerkgehäuse 95 695.01-141 99.5.8286 Rahmen Mähwerk 95 695.01-145 99.5.8287 Keil Heckauswurf 95 695.01-142 99.5.8288...
-
Seite 16: Elektroplan
10. Elektroplan 11. Konformitätserklärung...
